鋼製型枠の運搬・保管に安全性と経済性を追求した収納器の決定版!
油脂を塗布し、同時にワンタッチで鋼製型枠を一体化できます。
レールonレール方式で縦・横スベリ防止と4段積みが可能です。
◆詳細はカタログをダウンロードしてご覧下さい。
このカタログについて
| ドキュメント名 | 鋼製型枠の補修・梱包・輸送・保管用器具 メタルパレット |
|---|---|
| ドキュメント種別 | 製品カタログ |
| 取り扱い企業 | 株式会社ホーシン (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

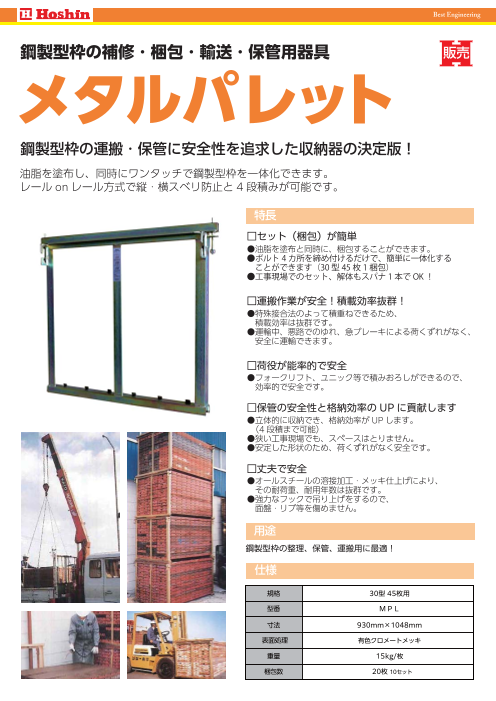

Page1
240509メタルパレット[表]
Best Engineering
鋼製型枠の補修・梱包・輸送・保管用器具
メタルパレット
鋼製型枠の運搬・保管に安全性を追求した収納器の決定版！
油脂を塗布し、同時にワンタッチで鋼製型枠を一体化できます。
レール onレール方式で縦・横スベリ防止と4段積みが可能です。
特長
□セット（梱包）が簡単
●油脂を塗布と同時に、梱包することができます。
●ボルト4カ所を締め付けるだけで、簡単に一体化する
ことができます（30型 45枚 1梱包）
●工事現場でのセット、解体もスパナ1本でOK！
□運搬作業が安全！積載効率抜群！
●特殊接合法のよって積重ねできるため、
積載効率は抜群です。
●運輸中、悪路でのゆれ、急ブレーキによる荷くずれがなく、
安全に運輸できます。
□荷役が能率的で安全
●フォークリフト、ユニック等で積みおろしができるので、
効率的で安全です。
□保管の安全性と格納効率のUPに貢献します
●立体的に収納でき、格納効率がUPします。
（4段積まで可能）
●狭い工事現場でも、スペースはとりません。
●安定した形状のため、荷くずれがなく安全です。
□丈夫で安全
●オールスチールの溶接加工・メッキ仕上げにより、
その耐荷重、耐用年数は抜群です。
●強力なフックで吊り上げをするので、
面盤・リブ等を傷めません。
用途
鋼製型枠の整理、保管、運搬用に最適！
仕様
規格 30型 45枚用
型番 ＭＰＬ
寸法 930ｍｍ×1048ｍｍ
表面処理 有色クロメートメッキ
重量 15kg/枚
梱包数 20枚 10セット
Page2
240509メタルパレット[裏]
セット方法
① ④
盤木又は、鋼製型枠を 2列敷いてください。 上部及び下部のツメが、鋼製型枠のリブの内側
に入っていることを確認した上で、左右均等に
固くなるまでナットを締付けてください。
② ⑤
反対側にも③～④の手順で同じ様にセットしてください。
【注意事項】
※ツメが、鋼製型枠のリブの内側に入っているか
ご確認ください。
鋼製型枠を盤木の上に最下段は面盤を上向きに、
最上段は面盤を下向きに 3列 15 段積上げてください。 ※締つけナットのゆるみがないかご確認ください。
③
ボルト部分のナットをいっぱいもどした状態で
ハット部分を引き上げて型枠の上にかぶせてください。
製品写真
正面 横 背面
※仕様および外観は改良のため予告なく変更することがありますので、あらかじめご了承ください。
土木・建築工事の省力化に貢献する <お問い合わせはこちらから>
本社 〒571-0017 大阪府門真市四宮 3-10-34 ホーくん
https://hoshin.co.jp/ TEL.072-885-5433 FAX.072-884-3953
< 営業拠点 > 東京支店 / 東北支店 / 中部営業所 / 大阪営業所 / 広島営業所 / 九州支店
240508(Ver.1.00)
