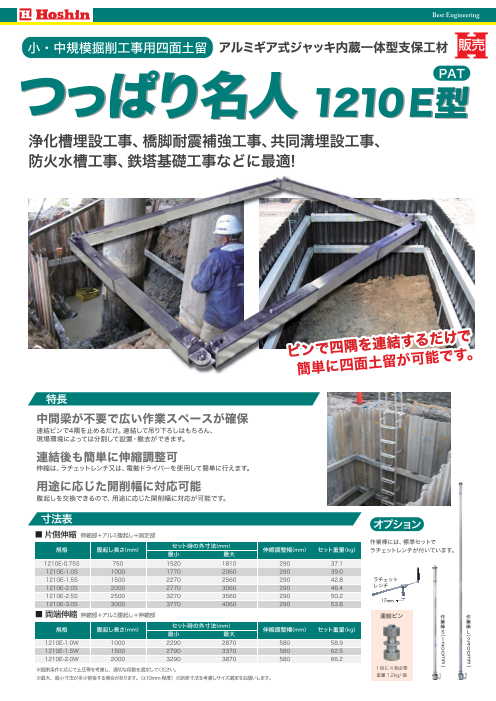

アルミギア式ジャッキ内蔵一体型支保工材 つっぱり名人1210E型　

Best Engineering 小・中規模掘削工事用四面土留 アルミギア式ジャッキ内蔵一体型支保工材 PAT 浄化槽埋設工事、橋脚耐震補強工事、共同溝埋設工事、 防火水槽工事、鉄塔基礎工事などに最適! ピンで四隅を連結す るだけで 簡単に四面土留が可 能です。 特長 中間梁が不要で広い作業スペースが確保 連結ピンで4隅を止めるだけ。連結して吊り下ろしはもちろん、 現場環境によっては分割して設置・撤去ができます。 連結後も簡単に伸縮調整可 伸縮は、ラチェットレンチ又は、電動ドライバーを使用して簡単に行えます。 用途に応じた開削幅に対応可能 腹起しを交換できるので、用途に応じた開削幅に対応が可能です。 寸法表 オプション ■ 片側伸縮 伸縮部＋アルミ腹起し＋固定部 作業棒には、標準セットで 規格 腹起し長さ（mm） セット時の外寸法（mm） 伸縮調整幅（mm） セット重量（kg） 最小 最大 ラチェットレンチが付いています。 1210E-0.75S 750 1520 1810 290 37.1 1210E-1.0S 1000 1770 2060 290 39.0 1210E-1.5S 1500 2270 2560 290 42.8 ラチェット 1210E-2.0S 2000 2770 3060 290 46.4 レンチ 1210E-2.5S 2500 3270 3560 290 50.2 1210E-3.0S 3000 3770 4060 290 53.8 ■ 両端伸縮 伸縮部＋アルミ腹起し＋伸縮部 連結ピン 作 作 業 業 規格 腹起し長さ（mm） セット時の外寸法（mm） 伸縮調整幅（mm） セット重量（kg） 棒 棒 最小 最大 （　S （　L 1210E-1.0W 1000 2290 2870 580 58.9 　1 　2 　2 　4 1210E-1.5W 1500 2790 3370 580 62.5 　0 　0 　0 　0 1210E-2.0W 2000 3290 3870 580 66.2 　 　 ※掘削条件に応じて土圧等を考慮し、適切な段数を選定してください。 1段に 4個必要 ） ） ※最大、最小寸法が多少前後する場合があります。（±10mm程度） ※誤差寸法を考慮しサイズ選定をお願いします。 重量1.2kg/ 個 mm mm

仕様 連結図 (片側伸縮) 連結組立部詳細 寸法 接続キャップ セット 時の外 伸縮入力部 連結ピン アルミ腹起し 固定部 セ 伸縮部 ット アルミ腹起し 時の外 接続ピン 寸法 伸縮部 ※各サイズセット時の寸法（最小～最大）は、 　カタログ表面の寸法表をご参照ください。 固定部 接続キャップ 許容軸力：78.4kN アルミ腹起し材質：A6N01-T5 断面性能 許容曲げ応力度：17.3kN/cm2（1770kgf/cm2） 断面積：27.4cm2 許容せん断応力度：10kN/cm2（1020kgf/cm2） 断面 2次モーメント：434cm4 ヤング率：6.86×103kN/cm2（7×105kgf/cm2） 断面係数：86cm3 単体図 固定部　HAG1210E-FI 伸縮部　HAG1210E-EX 55.5 117.5 1143.5 伸縮入力部 326.5 腹起しセットボルト 六角＝17ｍｍ 209 腹起しセットボルト 111 117.5 1026 111 アルミ腹起し 15 HAH1210AT 重量：7.3kg/ｍ 20 20 腹起し長さ 100 注意事項 掘削予定箇所の土質が軟弱で、地下水位が高く等好ましくない場合又は、周辺地域への影響が大きいと 予測される場合は工法手順又は安全性を考慮した工事を行ってください。 故障が発生したり、異常のある場合は絶対に使用しないでください。 動荷重が掛からないよう、矢板の背面には、必ず土砂で裏込めを行ってください。 連結部は、専用の接続金具（接続ピン・接続キャップ）で確実に固定してください。 ねじれ防止、安全の為、水平に設置して使用してください。 作業棒、ラチェットレンチ（又は電動ドライバー）を使用して全方向均等に締付けてください。 撤去する場合は、ジャッキを縮め圧力の掛かっていない状態で取り外してください。 ・仕様および外観は改良のため予告なく変更することがありますので、あらかじめご了承ください。 土木・建築工事の省力化に貢献する <お問い合わせはこちらから> 本社 〒571-0017 大阪府門真市四宮 3-10-34 ホーくん https://hoshin.co.jp/ TEL.072-885-5433 FAX.072-884-3953 < 営業拠点 >　東京支店　東北支店　大阪支店　(中部営業所 / 大阪営業所 / 広島営業所)　九州支店 220909(Ver.1.00) 15 16 136 120 16 136
