LED照明【加算方式光源・波長選択光源】

製品カタログ 加算方式光源 波長選択光源 ・従来型は減算方式 ・必要な波長を加算する ・各波長の強度の調整 ・制御方式を赤外・無線など ・IPアドレス化などシステム化へ 各団体推奨商品 東京都中小企業振興公社 （フルカラー電球・蛍光灯：ニューマッケト） 横浜金沢産業連絡協議会 （調光式白色LED・蛍光灯） 東京都中小企業振興公社 （半導体工場用・新イエロー灯：新規事業可能性） ＊LED光源普及開発機構（社団法人）会員会社 機能性光源 さらなる進化・・・・・ 加算方式光源 波長選択光源 紫外線・可視光・赤外線 インテックスからの提案

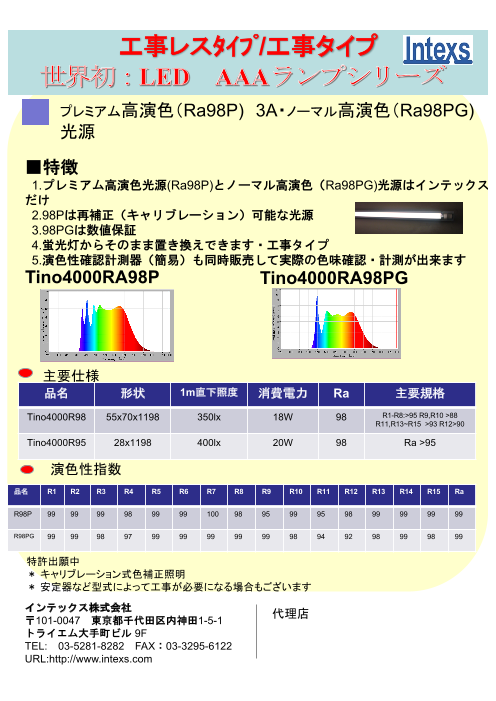

高演色AAA LED照明 Tino4000Ra98P Intexsの高演色シリーズ 3シリーズ ② 調整機能なし Ra98PG ① 調整機能付き Ra98P 一般的な高演色LED照明 経時変化でも、再調整機能で 高演色保持 経時変化は R9で２～４ポイント劣化 ③ 汎用高演色タイプRa95S RaとR9を重視した汎用タイプ 業界初 Ra98Pの主要特長 ここが違う

High CRI Series Tino4000Ra98, PG, S ・3シリーズの主要特性一覧： 品名 形状 全光束 1m直下照度 消費電力 口金 電源 その他 演色性 CRI Type Dimension Lumen Brightness Power(W) Socket VOLT Misc. Tino4000Ra98P *a x1198 2000 400 Ra:98 19 G13 工事レス・Free Voltage リモコン Tino4000Ra98PG *a x1198 2000 400 Ra98 18 G13 工事タイプ Tino4000Ra95S * a x1198 2000 400 Ra98 18 G13 工事タイプ *a: 変形管径25Φ-30φ ・3シリーズの演色指数特性一覧 （弊社測定による） 品名 R1 R2 R3 R4 R5 R6 R7 R8 R9 R10 R11 R12 R13 R14 R15 Ra Tino4000Ra98P 96 98 98 98 97 98 99 97 92 97 95 96 99 99 96 98 Tino4000Ra98PG 98 98 99 98 96 98 98 98 96 97 93 92 98 99 98 98 Tino4000Ra95S 95 95 92 96 94 96 97 94 93 96 98 80 98 96 97 95 ・3シリーズ 分光波形データ Ra98P Ra98PG Ra95S Tino4000Ra98UV ・5000KUV, 6500KUV ・5000K u’v’ 0.2091 0.4881 ・6500K u’v’ 0.1967 0.4696 ・Metamerism Index Visible B/C UV C ・Adjustable u’v’ ・AC Free Voltage Ra98PにUVを追加、5000K 6500Kを準備してます。 明るさ調整・UV可変も対応可

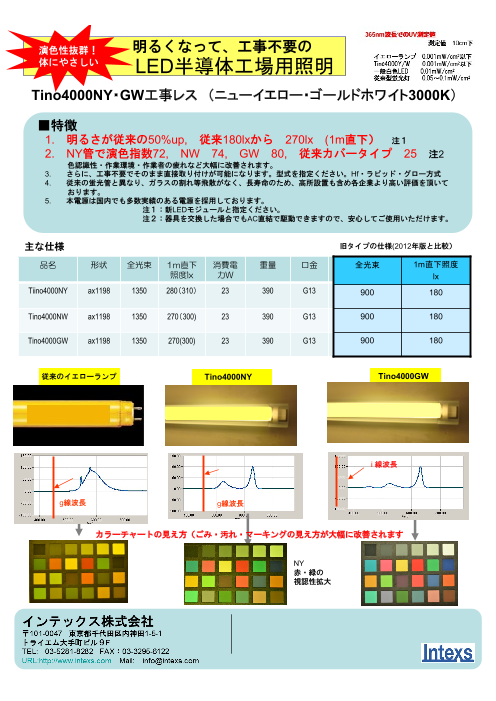

半導体用LED照明 Tino4000NY・NW・PW ・半導体工場・食品工場での省エネの切り札！従来のイエロー蛍光管代替ウのォニールュウーォイッエシャロー(NY)LED, 500nmレス品 フルカラーバージョン ・ i 線など(一部 g線も可能)工程にニューホワイト(NW), 色の視認性の向上など、省エネ以上の効果も実現可能 従来の黄色蛍光灯 ニューホワイト ニューイエロー(NY) ・ピュアホワイト（PW) 500nm i線 G線 365nm 436nm ニューホワイト 色の見え方 型式 形状 全光束 1m直下 消費電力 電源　　　　　Power Type Dimension Lumen Brightness Comsumption Tino4000NY T10　28φx1198 1200 220 18 FreeVoltage,　Direct Replace Tino4000NW T10　28φx1198 1100 200 18 FreeVoltage,　Direct Replace Tino4000PW T10　28φx1198 1000 190 18 FreeVoltage,　Direct Replace ここが違う インテックスの半導体照明は他社と何が違うか？ → 他社 鮮やかさがマイナス評価、インテックスは断然に違う。快適性抜群

UVLED直管光源 Tino2000ＵVFC・W UVLEDと白色光源、フルカラー光源を用いた国内初のUVLED直管光源 20W管・15W管を標準に40W管(1200mm)も供給可能 カバーはポリカーボネートを採用、従来機種と比べ、耐候性が3倍強度アップになりました（弊社比較） UV量積算値 可視光積算値 型式 形状 1m照度 中心波長 330～430nm 430～780nm UV蛍光灯 30φx597mm 360mW 50mW 12lx 300～430nm＋可視光 LEDUV灯 30φx597mm 700mW 130mW 51lx 385nm＋可視光 LEDUV灯 30φx597mm 1200mW 230mW 51lx 385nm＋可視光 ここが違う 経年劣化の少ないポリカーボネート採用 ・誘光源の波長分光特性（紫外線＋α）光源 誘虫器 TEX3000（誘虫キング） イメージ図 イメージ図

高天井照明・日光臭・防虫対策光源 Tino10 ・黄色のランプながら明るさ、照射角、発光効率、視認性が違います。 ・信頼性・安定供給・供給能力 ・簡単取り付け（電源別方式ですが、片端子取り付け構造） ・紫外線量（430nm）を全体光量の1%以下に管理した光源（日光臭・防虫対策 紫外線(430nm以下）の 品名 形状 全光束 動作温度 消費電力 重量 口金 光量/全体光量 Tino10 Special 400φx200 15,000 3%以下 -20～40℃ 200W 6.5kg ネジ固定 Tino10 Ultra(L) 400φx200 20,000 3%以下 -20～40℃ 240W 6.5kg ネジ固定 白色光用高天井もご用意可能です。ご相談ください。 紫外線波長量の管理 ここが違う 防虫灯と白色ランプ(温度センサー付き） 灯具付納入について： 箱型、V型、1灯式、2灯式可能です ここが違う 夏の時期だけ防虫灯。 温度センサー内臓で冬は自動で 白色灯に点灯します 型式 形状 黄色灯 白色灯 温度センサー 自動切り替え 電球タイプ 5W、10W 430nm 3%以下 色見 白色 15度～18度 〇 高天井 200W 430nm 3%以下 色見 白色 15度～18度 〇

白色LEDランプ Nino4000・2000 ・Raはすべて80以上レベルです。 Raをより高いものをご希望の場合はTino4000Ra98/95をおえらびください ・電源内蔵タイプです。また、３WAY（蛍光灯ダイレクトリプレースタイプ：工事レス）もございます。 ・灯具も供給いたします。PSE取得済みの製品です。演色性95以上ご希望のかた：防爆用高演色・黄色管あり 型式 形状 全光束 消費電力 備考 Nino2000 30x598 1100 10 Nino4000 28x1198 2300 21 410nm以下の光量は1mW/m2以下の光出力（1m直下） Nino11000 28x2367 4400 46 Nino4000NY 28x1198 1700 21 イエローカバー 植物工場用照明 Tino4000Ra95S ・波長選択、白色光源とRGB光源の競演でより太陽光に近い光源です。Ra 95以上（Tino4000Ra95S) ・紫外線・赤外線・可視光、任意の波長で強烈な光エネルギーをお届けします（Tino150NZ) ・省エネとブースト、2つ以上のモードで植物を育成する次世代光源の提供です :96 赤と青の強調光 RGB白色光源： 演色性 の波形 白色明かりと赤・青の 強調光で野菜が一気に 育ちます。 フルカラー光源 波長選択・加算方式光源の特長 波長選択光源の8大特長 1.必要波長を任意で加算できる ここが違う 2.エネルギーの有効利用 3.従来にない光作りのため機能性効果がある 4.白色光源との加算で効率改善 5.フィルムを用いないので信頼性高 6.応用範囲大：動植物育成光源 7.出力可変可能、演出効果大 8.紫外線・赤外線への用途

色度表と発色範囲 フルカラーの発色範囲 ピュア―ホワイト発色範囲 ニューイエロー 発色範囲 色座標と黒体温度軌跡 条件：電気代20円 原価償却計算例 24時間稼動なら 2･3年で達成可能 24時間：360日 蛍光灯消費電力 (49W実測値） １年目 ２年目 ３年目 ４年目 ５年目 4000NY(18W) 初期導入費: 蛍光灯黄色ランプ236本　電気代 1,998,000 1,998,000 1,998,000 1,998,000 1,998,000 安定器@¥6000 蛍光灯＠￥800 メンテ費 1,605,000 0 425,000 0 0 工事含まず イエローランプ合計経費 3,603,000 5,601,000 8,024,000 10,022,000 12,020,000 LED 4000NY@管電源 Tino4000 NY　208本　電気代 647,000 647,000 647,000 647,000 647,000 @¥14,8000 工事含まず 初期導入費用 3,078,000 0 0 0 0 次年度メンテ費： 蛍光灯2年毎 Tino4000NY　合計経費 3,725,000 4,372,000 5,019,000 5,666,000 6,313,000 交換費@¥1000 差額 L ▲ 122,000 1,351,000 3,005,000 4,356,000 5,707,000 管@¥800 X236本 Intexsの簡易計測器 お問い合わせは インテックス株式会社 〒101-0047 東京都千代田区内神田1-5-1 トライエム大手町ビル 9F TEL: 03-5281-8282 FAX：03-3295-6122 URL:http://www.intexs.com Mail：info@intexs.com 201807/1000
