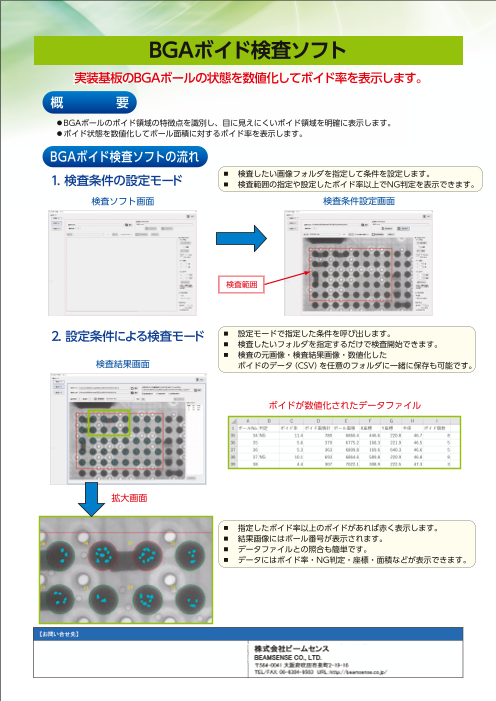

BGAボイド検査ソフト

BGAボイド検査ソフト 実装基板のBGAボボーールルのの状状態態をを数数値値化化ししててボボイイドド率率をを表表示示ししまますす。。 概 要 ●BGAボールのボイド領域の特徴点を識別し、目に見えにくいボイド領域を明確に表示します。 ●ボイド状態を数値化してボール面積に対するボイド率を表示します。 BGAボイド検査ソフトの流れ １．検査条件の設定モード ■　検査したい画像フォルダを指定して条件を設定します。 ■　 検査範囲の指定や設定したボイド率以上でNG判定を表示できます。 検査ソフト画面 検査条件設定画面 検査範囲 ２．設定条件による検査モード ■　設定モードで指定した条件を呼び出します。 ■　検査したいフォルダを指定するだけで検査開始できます。 ■　検査の元画像・検査結果画像・数値化した 検査結果画面 　　ボイドのデータ（CSV）を任意のフォルダに一緒に保存も可能です。 ボイドが数値化されたデータファイル 拡大画面 ■　指定したボイド率以上のボイドがあれば赤く表示します。 ■　結果画像にはボール番号が表示されます。 ■　データファイルとの照合も簡単です。 検査画面 ■　データにはボイド率・NG判定・座標・面積などが表示できます。 ■　データファイルとの照合も簡単です。 ■　 データにはハンダ率・NG判定・検査領域面積・ハン ダ面積などが表示できます。
