φ0.05mm程度までの微細穴を手軽に加工できる卓上型の放電加工機
各国の大学や研究所、企業で50台以上の販売実績を誇る「タートル1号」が増沢マイクロ加工技術コンサルティング監修のもと、待望の復刻。
タートル1号はボール盤のような感覚で加工できる卓上型の微細穴放電加工機です。
顕微鏡一体型のため、軽量・コンパクトでありながら、加工穴をそのまま確認できる便利さを兼ねそろえます。
通常の放電加工機と比べ比較的低価格でお求め頂けます。
電極形状を工夫することにより、更に微細な穴や異径穴なども実現可能になります。
このカタログについて
| ドキュメント名 | 卓上型微細穴放電加工機 タートル1号復刻版 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 1.3Mb |
| 登録カテゴリ | |
| 取り扱い企業 | 株式会社アステック (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

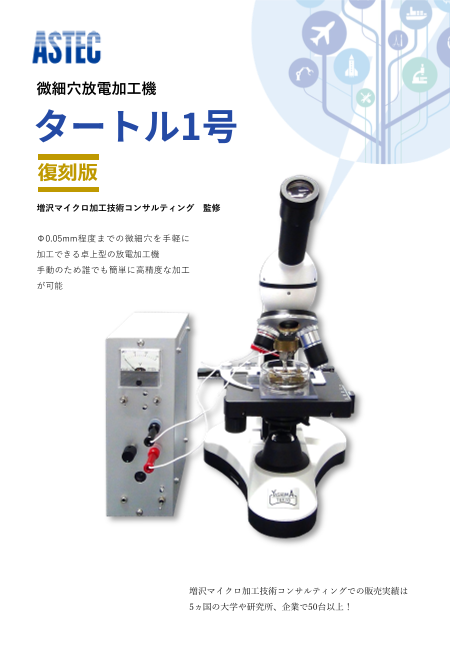

Page1
スライド番号 1
微細穴放電加工機
タートル1号
復刻版
増沢マイクロ加工技術コンサルティング 監修
Φ0.05mm程度までの微細穴を手軽に
加工できる卓上型の放電加工機
手動のため誰でも簡単に高精度な加工
が可能
増沢マイクロ加工技術コンサルティングでの販売実績は
5ヵ国の大学や研究所、企業で50台以上！
Page2
スライド番号 2
仕様
項目 タートル1号
本体寸法（幅×奥行×高さ） 300×360×400mm
本体重量 6.5kg
加工槽 φ60mm
電極送りストローク 2.5mm
入力電圧 AC100V 50/60Hz 5VA
使用電極径 φ0.05～0.3mm
特長
高精度な微細穴加工に特化した、超小型・超軽量の微細穴放電加工機。
放電や短絡の状態は音響と光に変換され、耳と目で体感しながら加工することができる。
顕微鏡と一体化した設計のため、ワークを取り外すことなく加工穴の確認が可能。
シャンク部がφ0.05mm以上の電極であれば取り付け可能なため、さらに微細な穴の加工
も可能。
▲ワークテーブル ▲顕微鏡レンズからの加工穴確認 ▲加工データ
