微細加工の精度と生産性を極限まで
微細加工に求められる「精度」「品質」「スループット」「安定性」 を高い次元で両立したレーザです。
超短パルスによる熱影響の少ない加工から、ナノ秒・CW(連続波)による高速処理まで、幅広い用途に最適なモデルを選択できます。
電子部品、医療機器、ディスプレイ、半導体などの実加工例とともに、IPGが提供する レーザソース、スキャナー、プロセス監視、マイクロ加工システム をトータルでご紹介します。
このカタログについて
| ドキュメント名 | 微細加工に最適パルスファイバーレーザ |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 98.5Mb |
| 登録カテゴリ | |
| 取り扱い企業 | IPGフォトニクスジャパン株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

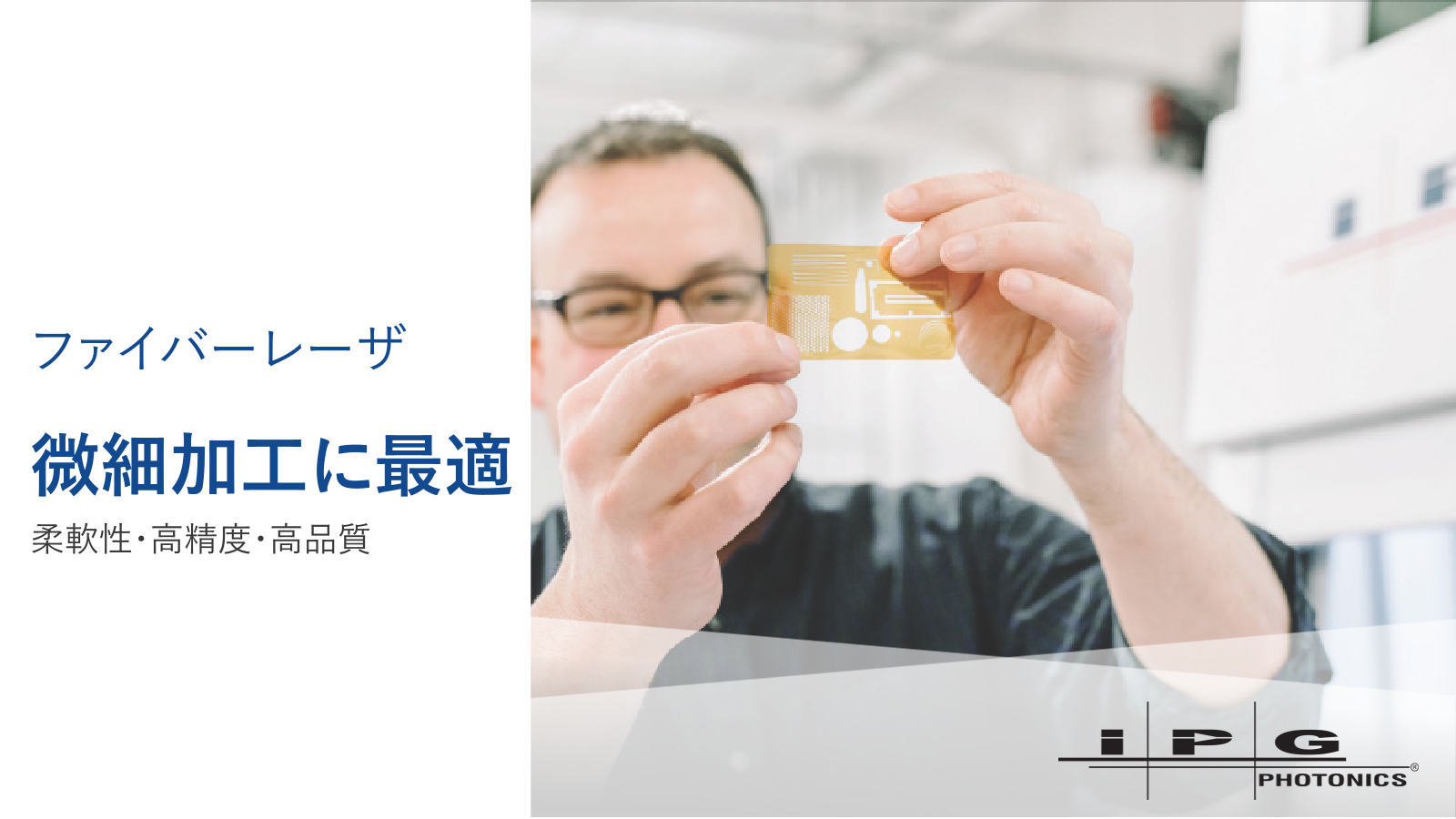

Page1
ファイバーレーザ
微細加工に最適
柔軟性・高精度・高品質
Page2

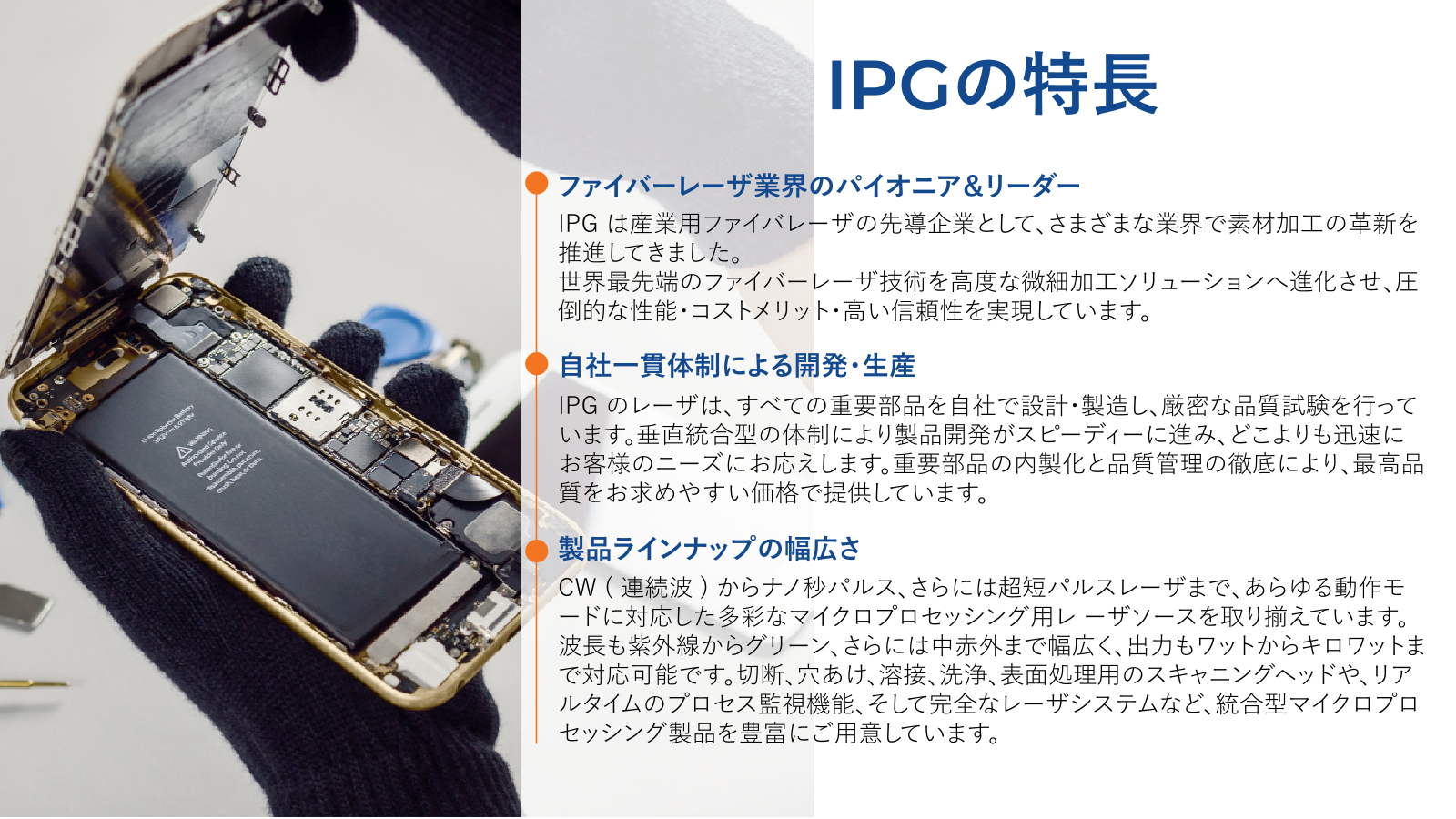

IPGの特長
ファイバーレーザ業界のパイオニア＆リーダー
IPG は産業用ファイバレーザの先導企業として、さまざまな業界で素材加工の革新を
推進してきました。
世界最先端のファイバーレーザ技術を高度な微細加工ソリューションへ進化させ、圧
倒的な性能・コストメリット・高い信頼性を実現しています。
自社一貫体制による開発・生産
IPG のレーザは、すべての重要部品を自社で設計・製造し、厳密な品質試験を行って
います。垂直統合型の体制により製品開発がスピーディーに進み、どこよりも迅速に
お客様のニーズにお応えします。重要部品の内製化と品質管理の徹底により、最高品
質をお求めやすい価格で提供しています。
製品ラインナップの幅広さ
CW ( 連続波 ) からナノ秒パルス、さらには超短パルスレーザまで、あらゆる動作モ
ードに対応した多彩なマイクロプロセッシング用レ ーザソースを取り揃えています。
波長も紫外線からグリーン、さらには中赤外まで幅広く、出力もワットからキロワットま
で対応可能です。切断、穴あけ、溶接、洗浄、表面処理用のスキャニングヘッドや、リア
ルタイムのプロセス監視機能、そして完全なレーザシステムなど、統合型マイクロプロ
セッシング製品を豊富にご用意しています。

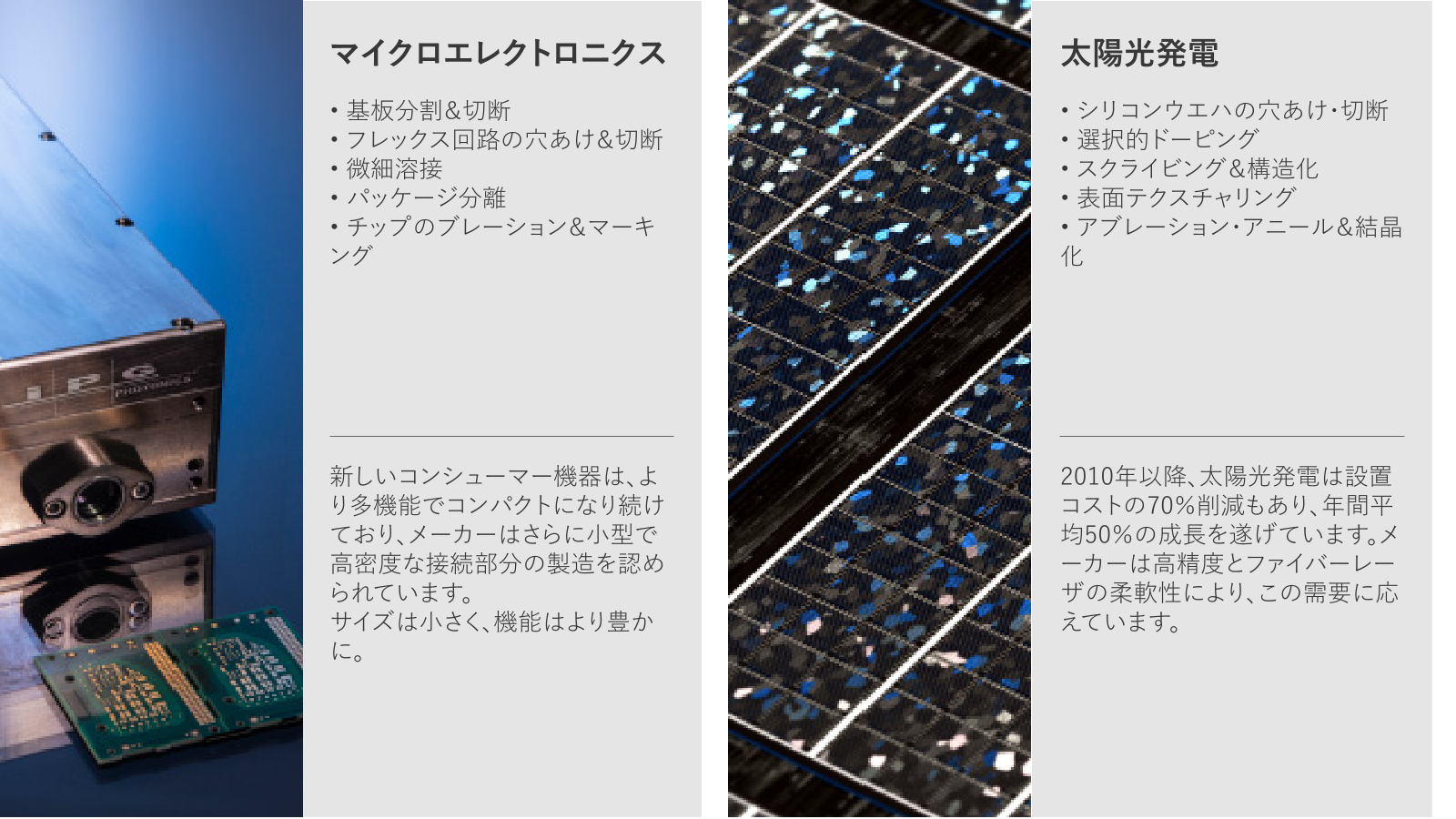

Page3
マイクロエレクトロニクス 太陽光発電
• 基板分割＆切断 • シリコンウエハの穴あけ・切断
• フレックス回路の穴あけ＆切断 • 選択的ドーピング
• 微細溶接 • スクライビング＆構造化
• パッケージ分離 • 表面テクスチャリング
• チップのブレーション＆マーキ • アブレーション・アニール＆結晶
ング 化
新しいコンシューマー機器は、よ 2010年以降、太陽光発電は設置
り多機能でコンパクトになり続け コストの70％削減もあり、年間平
ており、メーカーはさらに小型で 均50％の成長を遂げています。メ
高密度な接続部分の製造を認め ーカーは高精度とファイバーレー
られています。 ザの柔軟性により、この需要に応
サイズは小さく、機能はより豊か えています。
に。
Page4
医療機器製造 自動車
• ステントカッティング • シリコンウエハの穴あけ・切断
• カテーテル溶接 • 選択的ドーピング
• 医療用グレードのポリマーチュ • スクライビング＆構造化
ーブおよびホウケイ酸ガラスの切 • 表面テクスチャリング
断・穴あけ • アブレーション・アニール＆結晶
• チタンおよびステンレスの微細 化
溶接
• 手術用ブレードへの耐腐食マ
ーキング
米国だけでも年間約 200万本の 現代の自動車は、革新的で軽量
ステントが埋め込まれています。 なポリマー素材を多用しています
ファイバーレーザは高精度、高い 。単純から複雑な形状まで、さま
再現性、そして熱影響の少ない加 ざまな部品の接合や加工も、ファ
工で、これら微小デバイスの切断 イバーレーザによる柔軟性・信頼
に最適です。 性、そして安定した加工で可能に
なります。
Page5
航空宇宙 ディスプレイ
• 気密センサー溶接 • RGBピクセル穴あけ加工
• 表面前処理 • ガラス・フィルムカット
• 金型クリーニング • 表面エッチング
• 高速ドリリング • シリコンアニール
• チタン溶接
• マイクロパーフォレーション
航空宇宙機は複雑で、数千もの ディスプレイは、より薄く、軽く、明
部品から構成されています。微小 るく、そして使いやすいデザイン
センサーの製造から巨大タービ へと進化を続けています。ファイ
ンの高速穴あけまで、ファイバー バーレーザは製造現場の課題を
レーザが生産効率と品質向上を 乗り越え、微細な特徴や異なる素
実現します。 材の組み合わせにも柔軟に対応
します。
Page6
半導体 EVバッテリー
• シリコンウェハーカット • RGBピクセル穴あけ加工
• ブラインドマイクロビア穴あけ • ガラス・フィルムカット
• ウェハーダイシング＆パターニ • 表面エッチング
ングフィルム • シリコンアニール
• コーティング加工
• マイクロ溶接
• ウェハーマーキング＆シリアル
化
トランジスターの高密度化（3ナノ 世界的に電気自動車の販売台数
メートル未満）が進む中、ファウン は年々増加しています。ファイバー
ドリーやファブはファイバー レー レーザ技術だけが、メーカーのコ
ザの高い精度と優れ た精密性を スト削減を可能にし、普及を後押
活用し、ダイ の小型化とさらなる しします。
デバ イスの微細化を実現して
います。
Page7
マイクロプロセシングに
最適なファイバレーザの特長 超コンパクト
IPGの超短ファイバーレーザは、CPAアーキ
テクチャと革新的な技術を融合し、世界最小
クラスの超短パルスレーザを実現。驚くほど
のコンパクトさに、圧倒的な性能を備えてい
ます。
簡単な統合
コンパクトなラックやモジュール形状、柔軟
なファイバー配線、超小型ヘッドにより、省ス
ペース環境でもスムーズな組み込みを実現
します。
柔軟なアーキテクチャ
レーザソースは、出力パワー、パルスエネル
ギー、繰返し周波数、波長の幅広い選択肢を
用意し、マイクロプロセッシングのニーズに
最適に対応します。
Page8
IPGの先端ファイバーレーザが、
マイクロ加工に最高性能と柔軟性を実現。
メンテナンスフリー
IPGファイバーレーザは、ほとんどメンテナンス不要の設計。稼働時間が
大幅に向上し、マイクロプロセスの生産効率とコスト削減を実現します。
高い信頼性
IPGのファイバレーザは業界内で最も信頼性が高く、独自設計による冗
長性と安定した出力により、長期にわたり性能が落ちません。
省エネルギー
IPGレーザダイオードは世界トップクラスの効率を誇り、消費電力を抑え
、運用コストの削減を実現します。
ウォームアップ不要
IPGファイバーレーザは、いつでもすぐに稼働可能。待ち時間を減らして、
マイクロプロセッシングの効率を高めます。
柔軟なファイバー供給
IPGのファイバーケーブルは、限られたスペースでも最大限に統合できる
長距離配線を実現します。
Page9
微細加工ソリューション
あらゆる業種・素材・アプリケーションに対応
Page10
世界最小クラスの超小型
超短パルスレーザ
超短パルスファイバーレーザはピコ秒10-12 秒）やフェ
ムト秒（10-15 秒）の領域で動作します。高いスループッ
ト、精密さ、そして品質は、超短パルスによる過度な熱影
響を抑えた加工で実現します。このコールドプロセスに
より、熱影響層や不要な溶融・亀裂をほぼ排除し、繊細
な素材も安定して高品質に加工できます。
・ 多様な統合性
・ 高ピーク出力
・ 卓越したパフォーマンス
Page11
構成オプション
パルスエネルギー 最大 200 μJ
パルス幅 250 fs ～ 5 ps
出力パワー最大200W
医療用ステント・極細チューブの切断
IR超短パルスレーザ Green超短パルスレーザ UV超短パルスレーザ
１ μm 515 nm 343 nm
Page12
Cu・Alリチウムイオン電池電極 バッテリーセパレーター
金属への耐食性マーキング フィルムの切断
ホウケイ酸ガラスの
切断･マーキング
シリコン・石英ガラス・サファイアの切断、穴あけ、マーキング
Page13
ナノ秒 パルスレーザ
ナノ秒ファイバーレーザ（ 10-9秒）で微小な焦点サイズと高出力を活かし、高精度の微細加工を
実現します。
これにより、業界を問わず、高速アブレーションや表面加工、マーキング、切断など、薄く柔軟で反
射性の高い難加工材にも対応できます。
IR・GREEN・UVなど幅広い波長と高パルスエネルギーで、素材に合わせた最適な加工が可能。
高繰返し周波数とシングルモード出力で、高速処理と最大限の精度を提供します。
幅広い素材対応の加工技術
Page14
1 ns～1 ms 固定・可変パルス幅
オプション 多様なパルス波形と時間整形に対応
約1 μm 515～ 532 nm 355 nm
パルスエネルギー
選択肢 最大150 mJまで 最大 1 mJ まで対応 最大 30 μJ まで対応
出力パワーの選択肢 最大 3 kW まで対応 最大 200 W まで対応 最大 10 W まで対応
バーストモード（オプション）対応
Page15
ポリマー刻印用
UVレーザ
ポリイミド切断用 UVレーザ
Page16
セラミック穴あけ プリント基板切断 IR／ GREEN
200μm穴 GREENレーザ
カーボンファイバーポリマー切断・ 10倍
穴あけカ G 拡大
ーRボEンEフNァレイーバザーポリマー切断・穴あけ GREENレーザ�
表面構造用 IRレーザ
ポリマー刻印用 UVレーザ
54mm
Page17
CW 連続波 & QCW 準連続波レーザ
CW (連続波)レーザは、出力を制御しながら継続的に光を発します。一方、QCW (準連続波)レー
ザは長いパルスで光を放射します。どちらの方式も、多様な用途や素材に対して高品質な微細
加工を実現します。これらのレーザは、シングルモード出力により最小のビーム径で究極の精度
を提供し、微細な形状をきれいに切断できる高ピークパワーや、先進的な用途に合わせて固定ま
たは可変の波長も対応可能です。
バッテリーとバスバー溶接用
1 μm シングルモードレーザ
ステンレス精密チューブ切断
1 μm シングルモードレーザ
Page18
金属とポリマーの接合 簡単操作で実現
2μmファイバレーザは、ポリマーの切断・溶接・マーキングに最適な高い吸収性を発揮します。
低波長レーザと比べて、2 μmファイバレーザでは：
・ クリアな下層接合のための体積吸収を可能にします
・ 材料の色変化や改質を生じさせません
・ 緩やかなクランプで作業できます
・ 1 m/sを超える高速接合が可能
・ 長い焦点距離でリモート加工にも対応します
ポリマー・金属ポリマー接合用
2 μm CW(連続波)レーザ
Page19
CW 連続波 & QCW 準連続波レーザ
高ピークパワー
イッテルビウム イッテルビウム ツリウム MID‐IR ハイブリッド
CW ( 連続波 ) QCW ( 準連続波 ) CW ( 連続波 ) CW ( 準連続波 )
0.975 - 1.075 μm 1.07 μm 1.9 ‐2.05 μm 1.9 - 3.2 μm
シングルモード最大 ２ kW パルスエネルギー 最大200 W 最大100 W
空冷 最大700 W 最大60 J 繰返し周波数 最大1 kHz 固定または可変波長
繰返し周波数 最大50 kHz
Page20
セラミックの切断・穿孔 1 μm
QCW ( 準連続波 ) シングルモードレーザ
ポリマーチューブ溶接 2.3 μm
CW ( 連続波 ) レーザ
サファイア・シリコン切断1 μm
QCW ( 準連続波 ) シングルモードレーザ
