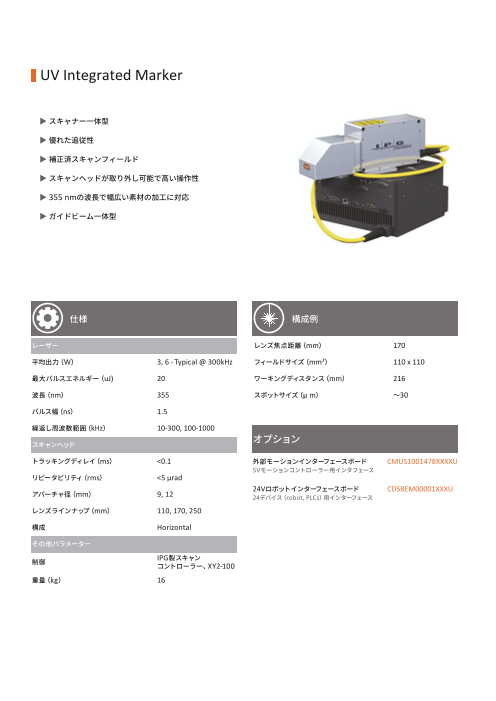

Page1
UV Integrated Marker
▶ スキャナー一体型
▶優れた追従性
▶ 補正済スキャンフィールド
▶スキャンヘッドが取り外し可能で高い操作性
▶ 355 nmの波長で幅広い素材の加工に対応
▶ガイドビーム一体型
レンズ焦点距離（mm） 170
平均出力（W） 3, 6 - Typical @ 300kHz フィールドサイズ（mm²） 110 x 110
最大パルスエネルギー（uJ) 20 ワーキングディスタンス（mm） 216
波長（nm） 355 スポットサイズ（μ m） ～30
パルス幅（ns） 1.5
繰返し周波数範囲（kHz） 10-300, 100-1000
トラッキングディレイ（ms） <0.1 外部モーションインターフェースボード CMUS1001478XXXXU
5Vモーションコントローラー用インタフェース
リピータビリティ（rms） <5 µrad
24Vロボットインターフェースボード CDSBEM00001XXXU
アパーチャ径（mm） 9, 12 24デバイス（robot, PLCs）用インターフェース
レンズラインナップ（mm） 110, 170, 250
構成 Horizontal
制御 IPG製スキャン
コントローラー、XY2-100
重量（kg） 16
