2024年3月12日公開のWebinar資料
バッテリー製造の乾燥工程CO2削減、溶接品質向上
Eモビリティ製造における最新レーザ技術の活用
このカタログについて
| ドキュメント名 | Eモビリティ製造における最新レーザ技術の活用 |
|---|---|
| ドキュメント種別 | その他 |
| ファイルサイズ | 5.9Mb |
| 登録カテゴリ | |
| 取り扱い企業 | IPGフォトニクスジャパン株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容
Page1
スライド番号 1
新技術解説
バッテリー製造の
乾燥工程CO2削減、溶接品質向上
Eモビリティ製造における
最新レーザ技術の活用
1
Page2
会社概要

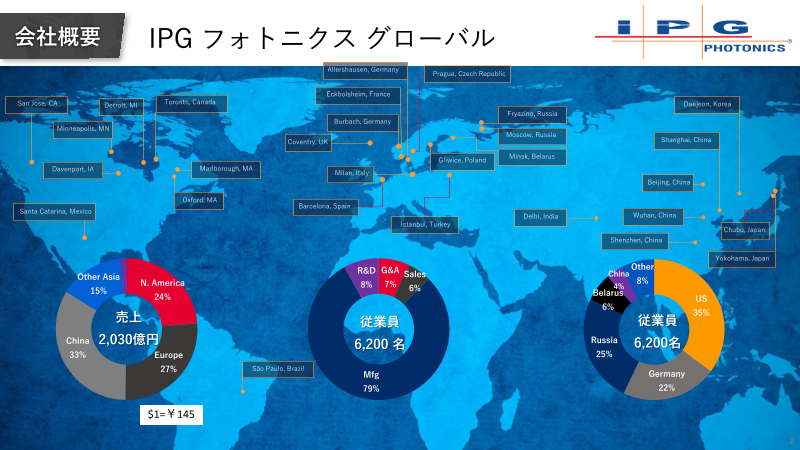

会社概要 IPG フォトニクスグローバル
Allershausen, Germany Prague, Czech Republic
Eckbolsheim, France
San Jose, CA Detroit, MI Toronto, Canada Daejeon, Korea
Fryazino, Russia
Burbach, Germany
Minneapolis, MN
Moscow, Russia
Coventry, UK Shanghai, China
Gliwice, Poland Minsk, Belarus
Davenport, IA Marlborough, MA Milan, Italy
Beijing, China
Oxford, MA
Barcelona, Spain
Santa Catarina, Mexico Delhi, India Wuhan, China
Istanbul, Turkey
Chubu, Japan
Shenzhen, China
Yokohama, Japan
R&D G&A Other
Other Asia Sales China
N. America 7%
1 4% 8%
5% 8% 6%
24% Belarus US
6%
売上 従業員 35%
従業員
China 2,030億円 6,200 名 Russia 6,200名
33% Europe 25%
27% São Paulo, Brazil
Mfg Germany
79% 22%
$1=￥145
2
Page3
会社概要
会社概要 IPG フォトニクスジャパン
会社名 IPGフォトニクスジャパン株式会社
IPG Photonics Japan Limited （英語名）
本社所在地 神奈川県横浜市港北区新羽町920
代表者 代表取締役社長 村松 優
設立 2004年5月7日
資本金 211,384,500円 本社（横浜市）
従業員数 約70名
拠点 本社 神奈川県横浜市港北区新羽町920
中部支店 愛知県安城市三河安城本町1-34-5
刈谷ラボ 愛知県刈谷市恩田町1町目152-14
九州テクニカルセンター
福岡県福岡市博多区豊1-4-25
中部支店（安城市）
3
Page4
会社概要
会社概要 IPG フォトニクスジャパン
新中部支店 （愛知県安城市） 2024年4月 竣工
4
Page5
スライド番号 5
01 乾燥工程でCO2削減・省エネ
新技術①「ダイオードレーザ DLS-ECO」
02 銅・アルミ接合におけるスパッタ抑制
新技術②「AMBレーザ」
5
Page6
スライド番号 6
01 乾燥工程でのCO2削減・省エネの課題
6
Page7
Eモビリティ製造
Eモビリティ製造
インバーター
モーター
バッテリー
7
Page8
課題 乾燥工程でCO2削減・省エネ
課題 乾燥工程でCO2削減・省エネ
• リチウムイオンバッテリー製造において電極箔の活物質乾燥工程で発
生するCO2はバッテリー製造全体の約40%を占めると言われる (※１）
• エネルギー消費が大きく、乾燥時間が長い
CO CO2
• 認識はあるが、改善が難しい工程 2 CO2
CO2
※1 ユーザー様への弊社独自の聞取り調査
8
Page9
スライド番号 9
02 新技術
ダイオードレーザ「DLS-ECO」とは？
9
Page10
新技術 ダイオードレーザ DLS-ECOとは？
新技術 ダイオードレーザ DLS-ECOとは？
製品概要
1. 従来の熱風乾燥炉やIRランプとは全く異なる新しい加熱乾燥技術
2. レーザ光を広域に照射し、直接対象物のみを加熱し乾燥
照射エリア
① 1300 x 780mm ② 200 x 200mm
※ 照射エリアは特注対応可
10
Page11
新技術 ダイオードレーザ DLS-ECOとは？
新技術 ダイオードレーザ DLS-ECOとは？
従来方式 熱風乾燥炉 新方式 DLS乾燥
【熱風乾燥炉】 【DLS乾燥】
雰囲気を温め二次的に乾燥させるため効 対象物を直接加熱し、乾燥させる
率が低い
レーザ光は水分中を伝搬し、内部からも
水分が取り除かれる前、表面下の水分は 温度上昇を促進させる
時間をかけて乾燥する
11
Page12
新技術 ダイオードレーザ DLS-ECOとは？
新技術 ダイオードレーザ DLS-ECOとは？
技術的特長
1. 高エネルギー変換効率
❖ 52％以上 （参考：熱風乾燥炉 15%程度、IRランプ 35%程度）
2. 高信頼性
❖長寿命ダイオードチップ
3. 高加熱効率 エリア内温度は均一
❖ レーザ光が直接、乾燥に寄与
4. 均一な加熱
❖瞬時高温で均一に加熱が可能
12
Page13
新技術 ダイオードレーザ DLS-ECOとは？
新技術 ダイオードレーザ DLS-ECOとは？
採用のメリット
1. 大幅なCO2削減
2. 省エネ、メンテナンスコストの削減
3. 乾燥時間短縮による生産性向上
4. 製品品質向上
5. 省スペース化
13
Page14
新技術 ダイオードレーザ DLS-ECOとは？
新技術 ダイオードレーザ DLS-ECOとは？
装置イメージ ヘッド
ファイバー
ケーブル
温度確認用
ディスプレイ
研究開発用ワークステーション
• パイロメーター
コントローラー
• 温度コントロール機能
レーザ発振器
14
Page15
新技術 ダイオードレーザ DLS-ECOとは？
新技術 ダイオードレーザ DLS-ECOとは？
装置イメージ
Roll to Roll 塗工装置へ設置
15
Page16
新技術 ダイオードレーザ DLS-ECOとは？
新技術 ダイオードレーザ DLS-ECOとは？
16
Page17
スライド番号 17
03 ユースケース
17
Page18
技術活用イメージ・ユースケース
技術活用イメージ・ユースケース
LiB活物質乾燥のイメージ （社内ラボでの乾燥実験）
Before After
銅箔上にウエットなスラリーを塗布 加工後のスラリー (湿度1%以下)
18
Page19
スライド番号 19
01 銅・アルミ接合おけるスパッタ抑制の課題
19
Page20
Eモビリティ製造
Eモビリティ製造
封口 溶接 バスバー 溶接 ヘアピン 溶接
EVバッテリー EV駆動モーター
フォイル溶接 インジェクション
ピンホール 溶接 フォイル切断 電磁鋼板積層溶接 セル マーキング バスバー 溶接
減圧弁溶接 タブと端子 溶接 セル マーキング 電磁鋼板 切断 絶縁被膜 除去
20
