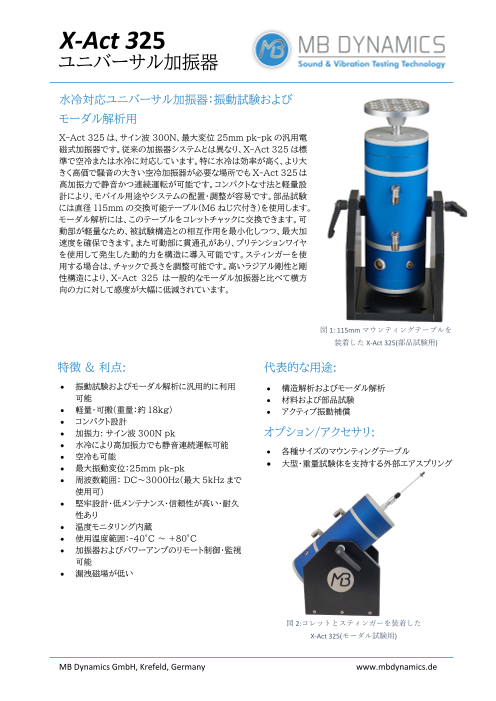

ユニバーサル加振器　汎用タイプ

X-Act 325 ユニバーサル加振器 水冷対応ユニバーサル加振器：振動試験および モーダル解析用 X-Act 325 は、サイン波 300N、最大変位 25mm pk-pk の汎用電 磁式加振器です。従来の加振器システムとは異なり、X-Act 325 は標 準で空冷または水冷に対応しています。特に水冷は効率が高く、より大 きく高価で騒音の大きい空冷加振器が必要な場所でも X-Act 325は 高加振力で静音かつ連続運転が可能です。コンパクトな寸法と軽量設 計により、モバイル用途やシステムの配置・調整が容易です。部品試験 には直径 115mm の交換可能テーブル(M6 ねじ穴付き)を使用します。 モーダル解析には、このテーブルをコレットチャックに交換できます。可 動部が軽量なため、被試験構造との相互作用を最小化しつつ、最大加 速度を確保できます。また可動部に貫通孔があり、プリテンションワイヤ を使用して発生した動的力を構造に導入可能です。スティンガーを使 用する場合は、チャックで長さを調整可能です。高いラジアル剛性と剛 性構造により、X-Act 325 は一般的なモーダル加振器と比べて横方 向の力に対して感度が大幅に低減されています。 図 1: 115mm マウンティングテーブルを 装着した X-Act 325(部品試験用) 特徴 & 利点: 代表的な用途: • 振動試験およびモーダル解析に汎用的に利用 • 構造解析およびモーダル解析 可能 • 材料および部品試験 • 軽量・可搬(重量：約 18kg) • アクティブ振動補償 • コンパクト設計 • 加振力: サイン波 300N pk オプション/アクセサリ: • 水冷により高加振力でも静音連続運転可能 • 各種サイズのマウンティングテーブル • 空冷も可能 • 大型・重量試験体を支持する外部エアスプリング • 最大振動変位：25mm pk-pk • 周波数範囲： DC～3000Hz(最大 5kHz まで 使用可) • 堅牢設計・低メンテナンス・信頼性が高い・耐久 性あり • 温度モニタリング内蔵 • 使用温度範囲：-40°C ～ +80°C • 加振器およびパワーアンプのリモート制御・監視 可能 • 漏洩磁場が低い 図 2:コレットとスティンガーを装着した X-Act 325(モーダル試験用) MB Dynamics GmbH, Krefeld, Germany www.mbdynamics.de

X-Act 325 ユニバーサル加振器 技術仕様: X-Act 325 shaker 最大動的加振力 サイン波 300 N pk ランダム波 180 N RMS ショック波 450 N 瞬間ピーク 最大変位 25 mm pk-pk 最大速度 1 m/s 最大加速度(110 mm テーブル使用時)* サイン波(テーブルのみ) 25 g pk ショック波(テーブルのみ) 38 g pk 瞬間ピーク サイン波(1 kg 負荷時) 13 g pk ショック波(1 kg 負荷時) 20 g pk 瞬間ピーク サイン波(2 kg 負荷時) 9 g pk ショック波(2 kg 負荷時) 14 g pk 瞬間ピーク 最大加速度(コレット使用、負荷なし)* サイン波 42 g pk ショック波 64 g pk 瞬間ピーク 周波数範囲* 3 Hz～3000 Hz(最大 5000 Hz まで使用可、 オプションで DC～3000 Hz) マウンティングテーブル直径 115 mm(他サイズも対応可) 可動質量：コレット(モーダル解析用) 0.7 kg 可動質量：115 mm 試験テーブル(振動試験用) 1.2 kg 軸方向剛性 約 10 N/mm 可搬重量(外部スプリングなし) 2 kg 可搬重量(外部スプリングあり) 約 25 kg 最大コイル電流 16 A RMS / 40 A pk(瞬間) コイル抵抗 10 Ω 最大熱損失 290 W 温度モニタリング あり(温度センサ内蔵) 冷却方式 水冷または圧縮空気冷却 使用温度範囲(水冷時) -40 °C ～ +80 °C 寸法：本体(直径×高さ) 115 mm ø × 343 mm 寸法(トラニオンベース付き) 171 mm × 200 mm × 376 mm 重量(トラニオンベース含む) 約 18 kg * 負荷に依存 MB Dynamics GmbH, Krefeld, Germany www.mbdynamics.de
