シスコム計測機器【総合ガイド】

製品カタログ

シスコムの主力取り扱い商品をご紹介

・小型データロガー
  温湿度センサ、加速度ジャイロセンサ、熱電対温度センサ対応など
・オールインワン小型加振器
  汎用タイプ、慣性式、モーダル解析用など
・風速温度センサシステム
・触覚センサシステム
・レオメータ試験装置
・ポリマー自動硬化測定装置
・レーザー振動解析装置  など

ぜひご覧ください。

関連メディア

このカタログについて

ドキュメント名 シスコム計測機器【総合ガイド】
ドキュメント種別 製品カタログ
ファイルサイズ 2Mb
登録カテゴリ
取り扱い企業 有限会社シスコム (この企業の取り扱いカタログ一覧)

このカタログの内容

Page1

センサ計測機器 製品ガイド Measurement Sensing Analysis
Page2

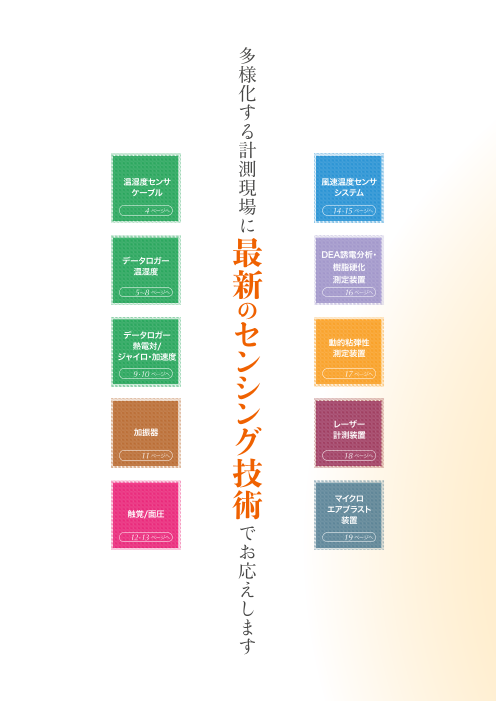

多 様 化 す る 各種温湿度 レーザー センサケーブル 計 計測装置 4 ページへ 測 10 ページへ 現 場 データロガー/ 加速度・ジャイロ に 触覚/面圧 5 ページへ 最 11・12ページへ 新 樹脂材料/ 加振器 の CFRPプロセス モニタリング 6ページへ セ 13ページへ ン 風速温度計/ 風速温度センサ シ 超小型 動的粘弾性 5 ページへ ン 測定装置 14ページへ グ 風速/ 技 動的粘弾性 差圧計 測定装置 9 ページへ 術 15 ページへ で お マイクロ 応 エアブラスト 装置 え 16ページへ し ま す
Page3

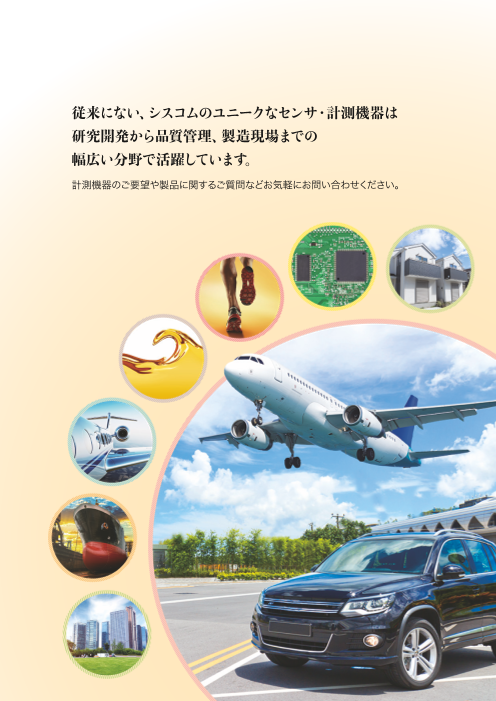

従来にない、シスコムのユニークなセンサ・計測機器は 研究開発から品質管理、製造現場までの 幅広い分野で活躍しています。 計測機器のご要望や製品に関するご質問などお気軽にお問い合わせください。
Page4

対応製品 温湿度センサ SHTDL-3C/MSHTDL-16/SHTDA-2/ ケーブル SHTDA-W/YM920 標準ケーブル耐熱:80℃ 線経:Φ2.7mm 長さ:1~10m SHT35 SHT35 フレキシブルセンサ HYT939 特 徴 ●超小型・被覆搭載・ ●最大厚み1mmの自由度の ●耐水・耐圧性に優れた 高湿度対応センサ 高いフレキシブルセンサ 温湿度センサ ●結露環境など幅広い環境で ●SHT35を搭載した最小センサ ●焼結金属フィルタ搭載で 測定が可能 結露による故障を軽減 ●低湿度環境でも±1.5%の ●耐ガス性・耐薬品性を有し 安定した測定 過酷な環境下でも測定可能 サイズ センサヘッドサイズ:16×6mm フレキシブル長さ :13cm センサヘッドサイズ:4×4mm センサヘッドサイズ:12×16mm センサ基本仕様 センサ Sensirion社湿度センサSHT35/SHT85 IST社湿度センサHYT939 動作温度範囲 -15℃~105℃ -15℃~105℃ 動作湿度範囲 0%RH~100%RH 0%RH~100%RH 測定精度 ±0.2℃(-40℃~90℃)/±1.5%(0~80%RH) ±0.2℃(0~60℃)/±1.8%(10~80%RH) 寸法 11.0×6.0mm 12×16mm ケーブル長 1~10m 1~10m 応答速度 8s以内 10s以内 着脱式フレキシブルセンサ SHT85 ●SHT35フレキシブルセンサの性能はそのままに ●SHT35の性能を保持しているSHT85センサをケーブル化 ●18cmのフレキシブル部分を ●角張らない設計で傷つきやすい場所への設置や衣服内測定に 着脱式にしてセンサ部の交換が容易
Page5

データロガー/ 無線ジャイロ加速度ロガー 加速度・ジャイロ NGIMU ●オープンWi-Fi通信でリアルタイム測定 ●最速400Hzでのサンプリングが可能 ●豊富なグラフ表示で多角的なデータ取得 ●バッテリー電圧・残り使用時間の表示 ジャイロ センサ アナログ シリアル・ センサ 充電式 インターフェース 対応 加速度 最大 ±16G NGIMU/アプリケーション用途例 車輪リアルタイム ドローンへの 測定 取り付け測定 エンジン周り 温度測定 基本仕様 センサ 3軸ジャイロ、3軸加速度、3軸磁気、 気圧、温度、湿度 各種製品の 測定レンジ ±16G 落下衝撃測定 サンプリング間隔 400Hz 測定モード 予約スタート、即時スタート インターフェース microUSB、シリアル、Wi-Fi、SDカード ソフトウェア 専用ソフト 電源 内蔵リポ電池1000mA ロボットの 動作測定 寸法 39 × 56 × 18mm、46g 動体に取り付けての リアルタイム 運動測定
Page6

オールインワン 加振器 小型加振器 ●軽量、ポータブル、優れた耐久性 ●アンプ・周波数発信器内蔵モデルもラインナップ ●汎用タイプ、モーダル解析用、 慣性式タイプそれぞれに複数のラインナップ ●広範囲な周波数領域 ●本体側面にLEDパネル搭載で現在の状況を確認可 パーツの 自動車 航空機 電子機器 建築 強度耐久試験 汎用タイプ(PMシリーズ)基本仕様 PM-20 PM-100 PM-250 PM-440 出力(サイン波) (N) 20 100 250 440 出力(衝撃)(N) 40 200 500 880 周波数(kHz) 0 ‒ 12 0 ‒ 7.5 0 ‒ 5 0 ‒ 5 変位(ピーク)(mm) 5 10 25 25 最大加速度(G) 40 60 100 100 重量(kg) 4.1 7.2 12 12 冷却装置 空冷 空冷 冷却ファン 冷却ファン サスペンション スプリング カーボン スプリング スプリング 最大入力電力(A) 4 6 10 10 アンプ 内蔵 内蔵 外付 外付 入力電圧(VAC) 1 1 10 10 汎用タイプ(PMシリーズ) 慣性式(ISシリーズ)基本仕様 IS-5 IS-10 IS-20 IS-40 出力(N) 5 10 20 40 最大電流(A) 1 4 4 4 周波数(Hz) 10‒1000 10‒3,000 10‒3,000 10‒3,000 駆動コイル重量(kg) 0.05 0.1 0.1 0.16 変位(ピーク)(mm) 0.5 5 8 8 大きさ(mm) 24 x 32 40 x 42 46 x 44.4 86 x 71 総重量(kg) 0.06 0.24 0.3 0.5 冷却システム 空冷 空冷 空冷 空冷 サスペンション スプリング スプリング スプリング スプリング アンプ 外付 外付 外付 外付 入力電圧(VAC) 1 1 1 1 慣性式(ISシリーズ) 最大入力電力(A) 1 4 4 4
Page7

多点風速計 風速温度計 ATVS-2020TM ●最大32chで風速・温度の測定 ●多様なセンサを同時に使用可能 ●ポータブルタイプで操作が簡単 ●温度と風速の交互測定・同時測定 ATVS2020 基本仕様 測定チャンネル 4ch~32ch 風速範囲 0.1~50m/sec 温度測定範囲 -10°C~120°C 測定時間 無制限(ユーザー指定) 本体寸法 48 × 38 × 19cm 電源 100VAC 重量 約7Kg、専用ケース付 インターフェイス USB接続 ATVS2020 用途に応じた 各種風速・温度センサ 超小型熱線式の風速温度センサを最大32chまで同時に接続 できます。多種センサ形状を混在してコンパチブルに組み合わ せて測定することが可能です。狭小エリアの測定やフロー障害 を抑えたい環境での測定に適しています。 アプリケーション画面例 小型風速計 風速温度計 eATVS-4/8TM ●最大4chまたは8chで温度・風速の測定 ●小型・軽量・低価格モデル ●ATVS-2020と同性能 基本仕様 測定チャンネル 最大4ch/8ch 風速範囲 0.1~50m/sec 温度測定範囲 -10°C~120°C 測定時間 無制限(ユーザー指定) 本体寸法 23.5 × 13.5 × 6.5cm 電源 100VAC 重量 約2Kg、専用ケース付 eATVS インターフェイス USB接続
Page8

コンパチブルに接続可能 風速温度センサ 各種風速温度センサ キャンドルスティック型 ストレート型 L字曲げ型 一般的に使われるセンサで ストレート形状で L字形状に曲げたセンサです。 設置しやすい設計です。 SUS管補強したセンサです。 曲げの長さは各種ご用意しています。 ● 無指向性 ● ラジエーターなどの ● 先端部高さ3mm/5mmなど ● シングルポイントで温度と風速の測定 狭小空間の測定に適しています 寸法選択可能 ● センサプローブ高さ: ● SUS管で補強され、 ● 測定環境に合わせて他センサとの 9mm、12mm、20mm 着脱がしやすい設計 併用が可能 ● 風速測定範囲:0.1~50m/秒 ● 性能はキャンドルスティック型と同じ ● 性能はキャンドルスティック型と同じ ● 温度測定範囲:-10℃~120℃ TM TM TM ※ ※
Page9

風速温度アナログ変換器 風  速 DAC-200TM ●風速温度を32ch分アナログ出力に変換 ●風速温度をリニア電圧(0/5VDC)変換 ●自由に温度・風速の同時測定設定が可能 ●外部データロガーへの接続が容易 DAC-200は各種風速温度スキャナー(ATVS-2020、 eATVS-4/8及びiQ-200)の温度と風速データをリニア アナログ出力に変換するユニットです。温度と風速の固定 センサを自由に組み合わせて使用することが可能です。 温度:風速を1:Nで測定が可能です。 基本仕様 風速範囲 0~50m/s、0~25m/s、0~10m/s(±2%) 温度範囲 -10~90℃(±1℃) 本体寸法 291 × 62 × 260mm 電源 USBポート 出力 リニアアナログ電圧(0-5VDC) 圧力変換モジュール 差圧計 PTM-1000 ●4chの小型差圧測定機器 ●専用ソフトで簡単操作 電子機器筐体内の差圧や 圧力損失の計測に最適 高精度な差圧測定を提供する4チャンネル試験器です。 圧力レンジは0~0.15PSIまたは0~0.30PSIから 選択可能で環境に応じた測定が可能です。 基本仕様 寸法、重量 23.3(W)×14.4(D)×6cm(H)、2Kg 電源 5VDC 圧力範囲 0~0.15PSIまたは0~0.30PS(I 精度1%FS) 作動温度範囲 -30℃~120℃ 測定チャンネル 4ch PC接続 USBポート
Page10

レーザー 3D MEMS用振動・変位解析装置 計測装置 MEMSMap510 ●面外振動、面内振動を同時に測定 ●高周波対応 240MHzまで ●鏡面、粗面でも測定可 ●レーザー拡散光にて面全体を一度に測定 ●位相情報をリアルタイムで確認が可能 基本仕様 大きさ・寸法 0.1x0.1mm~3x3mm 最小振動振幅範囲 1nm 最小変位振幅範囲 1nm 測定周波数範囲 30Hz以上~無制限 位相変調法使用時 240MHz レーザー TVホログラフィー 振動変位解析装置 計測装置 VibroMap1000 非破壊測定にも ●リアルタイム振動・変位測定機 対応可能 ●面全体の振動・変位をリアルタイム測定 ●周波数をスイープしながら振動モ-ドの確認可 ●高感度測定(1nm) ●静的変形の測定が可能 ●小型・軽量でポータブル 基本仕様 大きさ・寸法 1x1cm~2x2m 振動振幅範囲 40nm~10μm 変位振幅範囲 10nm~20μm 測定周波数範囲 30Hz以上~無制限 位相変調法使用時 30Hz~1MHz(1MHzまでオプション可能) 異なる周波数でのブレーキ振動のリアルタイム振幅フリンジ
Page11

触覚アレイセンサ/面圧センサ 触覚/面圧 T-4500 ●フレキシブル型・高精度の面圧分布の測定 ●静電容量を利用した高精度圧力分布触覚センサ ●無線にて圧力分布測定が可能(少ない素子数に限る) ●フレキシブル型、曲面への搭載も可 ●スプレー圧、脈拍などの微小圧力の測定が可能 高精度 高感度 キャリ ブレーション 優れた再現性& 不要 長期安定性 静電 容量式触覚 センサ 自動車 ロボット 人間工学 基本仕様 センサ素子数 4~1024個(1個の制御ボードの 最大コントロール素子数、 メディカル ボードを並列に接続可) 分野 空間分解能 1.5mm、2mm、3.8mm、 5mm、8mm&10mm フルスケール 0.2, 1.5, 10, 50kg/cm₂ レンジ(FSR) センサ厚み 0.5mm~ AD分解能 5VDC、12ビット 非直線性 5% 繰り返し性 +/- 1%
Page12

ワイヤレス 触覚センサ 触覚/面圧 FingerTPS II ●手に負荷される荷重(圧力)を数値化! グローブセンサの ●フレキシブル素材で全く違和感のない装着性! 販売も開始 FingerTPS II は人の手に負荷された荷重を確実に数値化 します。PCにワイヤレスで接続しますので、実用的で快適な センサ・ソリユーションを提供します。FingerTPS II は、触覚 データを実際の使用状況に一致させる同期動画記録機能も 備えています。Pressure Profile Systems社(米国)のカメ レオン(コントロール・ソフトウェア)にてリアルタイムで動画を キャプチャし、荷重情報と一緒に表示させることができます。 さらに時系列の平均値や、ピークの荷重測定値を記録する ができます。 様々なセンサ種類 FingerTPSll基本システム構成 高圧洗浄機のノズルからの 水圧測定など 高圧洗車機などのノズルからの水圧測定や、自動車が水 たまり走行中に車体面(部品も含む)に負荷される水の圧力 測定が可能です。データは高精度な圧力分布として得られ ますので、どこの箇所に圧力ピークがあるか容易に識別する ことができます。センサは防水仕様で、取り付け治具も付属 され購入後、直ちに使用可能です。 出力例 高温環境ブレーキパッド用センサ 力プトン材料で製作された高温用ブレーキパッド用センサで す。カットされたパッドにサンドイツチで取り付けができ、実際 に回転している口ーターにパッドが接触した時の圧力分布の 測定が可能です。センサには温度センサが内蔵され、リアル タイムで出力の温度補償を実現しています。 出力例
Page13

樹脂材料・ ポリマー硬化自動測定装置・イオン粘度計 CFRPプロセス モニタリング LT-451/LTF-631/LT-439/LTP-250 ●誘電分析(DEA)による硬化モニター ●樹脂反応、粘度、硬化進行をリアルタイム追跡 ●数秒から長時間の反応モニタリング ●多点計測や圧力センサの併用も可能 ●用途に応じた各種誘電計測センサ ●材料開発、品質管理、プロセス制御まで 主な用途例 誘電分析(DEA)他の熱分析装置によるデータを補完 各種レジン、接着剤、封止材、SMC(CF-SMC)/BMC、塗料、CFRP コン ポジット、プリプレグ、フィルム、塗料、UV 硬化、実装材料、RTM/VaRTM、 オートクレーブ、プレスオーブンなど 誘電分析によるプロセスの特定化 用途に応じた各種誘電計測センサで多様な樹脂材料の粘度挙動、硬化 挙動の特定化が容易になります。イオン粘度カーブにより、レジンフロー、 最小粘度、ゲル化領域、硬化終端等を、圧力データや温度と一緒にリア ルタイムで測定・解析することができます。誘電分析(DEA)は、DSC、 DMA、レオメータなどラボスケールの熱分析手法を補完する情報を提 誘電分析(DEA)は他の 熱分析装置、特にDSC、 供します。また、RTM、VaRTM、RIM、プレス、オーブンやオートクレーブ DMAやレオメータのデー タを補完する情報が得 成形など見えないプロセス樹脂反応の見える化が可能になります。 られます。 ポリマー硬化自動測定装置LT45/LTF631 基本仕様 励起周波数※ 0.001Hz~100kHz 励起電圧 1V定格(2.0Vピークtoピーク) 入力 誘電計測センサ1ch 熱電対(J/K)1ch、 出力 アナログ入力2ch(±)10V TTL/Digital 出力2ch 測定チャンネル 1ch/2ch/4ch(LTF-631-1/4) インターフェース RS232C/USB 接続 寸法、重量 W44×L41×H9cm、約8kg 各種誘電計測用センサ 電源 100~240VAC、4A(MAX) 金型にフラッシュマウントして永続的に使用できるツールマウント ※励起周波数追加可 センサや各種使い捨てタイプのセンサを用途に応じて利用する ことができます。
Page14

樹脂反応の見える化に インプロセス・リアルタイムで材料の粘度挙動、反応プロセスを追跡 熱硬化性樹脂の機械的粘度と典型的なイオン粘度の関係。一度 硬化性樹脂材料のイオン粘度カーブとその変化率(スロープ)例。 の測定で硬化終端領域までの高感度な追跡ができます。 樹脂の熔融、最小粘度、ゲル化領域、硬化終端や脱型タイミング などの特定化が容易になります。 超小型 ピエゾ駆動レオメーター 動的粘弾性 測定装置 レオスタイラス Rheo Stylus 薄膜・微小素材の弾力と粘りを同時評価(E‘、E“、G’、G”、tanδ)!! 専用コントローラ 本体 タッチパネル式モニタ 据付台座スペース 15cm×10cm 手軽に弾力と粘りの同時評価!! 主な用途例 基本仕様 ●高分子・樹脂フィルム・コーティング剤 駆動方式 ピエゾ素子アクチュエータ 測定モード 圧縮、せん断、曲げ、カスタム対応 ●接着剤、塗膜、生体材料 温度条件 加熱制御ユニット ~250℃ ●化粧品、油脂、食品素材 など 本体寸法 W98xD170xH151㎜、1.8Kg コントローラ PC内蔵、W71xD146xH180㎜、1.4Kg タッチパネル W210xD33xH152、0.6Kg 試料ステージ 加熱ステージ、温調プログラム制御 主な特長 ●超小型センサヘッドで粘性と弾性の物理特性を評価 ●本体とコントローラーの接続のみで測定準備完了 ●簡単な操作で迅速に粘弾性試験が可能 ●プログラム測定機能で条件変えた連続測定が可能 ●加熱ユニット追加で温度依存性の評価が可能
Page15

動的粘弾性測定装置(レオメータ) 動的粘弾性 測定装置 PZ-Rheo NDS-1000 ●ピエゾ式低価格・高機能・小型レオメータ! ●圧縮・せん断・曲げ・引張試験が容易 ●液状物からゲル・フィルム・固形物まで ●ラボからラインの品質管理に適用 振動源にピエゾ素子アクチュエータを用いたユニークな 縦振動型のレオメータで、液状物からゲルやフィルム・固 形物まで多様な試料の弾性と粘性を同時評価します。 柔らかい試料(液状でも)に縦振動を与えることができ、 圧縮、せん断、曲げ、引張りの各試験モードも測定ジグ交 換で簡単に使い分けできます。大学や研究機関、自動車、 塗料、医薬品、化成品、エレクト口ニクス材料の研究開 発・品質管理用途に実績が増えています。 基本仕様 寸法 180 × 250 × 360mm 重量 約7.5Kg 電源 AC100V 50/60Hz インターフェース USB接続 Windows 7/8/10 振動制御 振幅制御及び応力制御 振動方向・振動幅 10um~1500um 振動周波数 1.5~4.5Hz 測定荷重 最大5N 温度制御 温度制御:-20℃~100℃/~250℃ 付属品 アプリケーションソフトウェアCD、マニュアル ※多様な素材・用途に応じた各測定ジグ例(カスタムジグにも対応) ※各測定試験モードにジグ交換で簡単に対応することかできます。 主な用途例 ゲルサンプル、接着剤、フィルム、塗料、塗膜、化成品、食品、製剤・化粧品や各種工業材料など 組定ジグ例 多種な素材・用途に応じた各種測定ジグ倒(カスタムジグにも対応〉
Page16

マイクロ マイクロエアブラスト装置 エアブラスト 装置 モデル6500 ●電源不要、圧縮エアのみで動作 ●コンパクト・デザインで使用方法が簡便 ●用途の応じた様々なパウダー、ノズルを用意 ●耐久性に優れたロングセラー ロングセラー 優れた コンパクト 耐久性 デザイン 電源不要 基本仕様 圧縮空気供給 50~100psi 常用70psi(0.5MPa) 空気供給 1.4 L/sec 電力 不要 重量 8kg 3Dプリンタの 埋蔵文化財の 仕上げ 修復作業 寸法 高さ33x幅24.5x奥行き19 cm 粉容量 0.9kg 常用エア圧力 0.5MPa 寸法 330mm × 250mm × 190mm 重量 約8kg 金属の 表面仕上げ 歯科材料 パウダー チャンバー容量 900g
Page17

人 と 社 会 を 繋 ぐ 技 術 力 デモ機・サンプルテストにも対応しています お気軽にお問合せください 〒171-0014 東京都豊島区池袋4-27-5(和田ビル) 03 - 6907- 9105 03 - 6715 - 8740 メールからもお問い合わせできます info@syscom-corp.jp ホームページは下記からアクセス http://www.syscom-corp.jp 2023/07
