現場を選ばない、圧倒的な機動力とパワフルな加振！

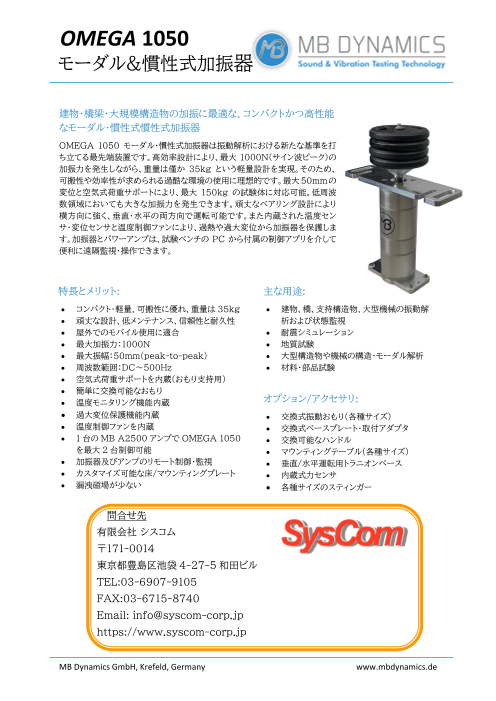

OMEGA 1050 モーダル&慣性式加振器 建物・橋梁・大規模構造物の加振に最適な、コンパクトかつ高性能 なモーダル・慣性式慣性式加振器 OMEGA 1050 モーダル・慣性式加振器は振動解析における新たな基準を打 ち立てる最先端装置です。高効率設計により、最大 1000N(サイン波ピーク)の 加振力を発生しながら、重量は僅か 35kg という軽量設計を実現。そのため、 可搬性や効率性が求められる過酷な環境の使用に理想的です。最大50mmの 変位と空気式荷重サポートにより、最大 150kg の試験体に対応可能。低周波 数領域においても大きな加振力を発生できます。頑丈なベアリング設計により 横方向に強く、垂直・水平の両方向で運転可能です。また内蔵された温度セン サ・変位センサと温度制御ファンにより、過熱や過大変位から加振器を保護しま す。加振器とパワーアンプは、試験ベンチの PC から付属の制御アプリを介して 便利に遠隔監視・操作できます。 特長とメリット: 主な用途: • コンパクト・軽量、可搬性に優れ、重量は 35kg • 建物、橋、支持構造物、大型機械の振動解 • 頑丈な設計、低メンテナンス、信頼性と耐久性 析および状態監視 • 屋外でのモバイル使用に適合 • 耐震シミュレーション • 最大加振力：1000N • 地質試験 • 最大振幅：50mm(peak-to-peak) • 大型構造物や機械の構造・モーダル解析 • 周波数範囲：DC～500Hz • 材料・部品試験 • 空気式荷重サポートを内蔵(おもり支持用) • 簡単に交換可能なおもり • 温度モニタリング機能内蔵 オプション/アクセサリ: • 過大変位保護機能内蔵 • 交換式振動おもり(各種サイズ) • 温度制御ファンを内蔵 • 交換式ベースプレート・取付アダプタ • 1 台の MB A2500 アンプで OMEGA 1050 • 交換可能なハンドル を最大 2 台制御可能 • マウンティングテーブル(各種サイズ) • 加振器及びアンプのリモート制御・監視 • 垂直/水平運転用トラニオンベース • カスタマイズ可能な床/マウンティングプレート • 内蔵式力センサ • 漏洩磁場が少ない • 各種サイズのスティンガー 問合せ先 有限会社 シスコム 〒171-0014 東京都豊島区池袋 4-27-5 和田ビル TEL:03-6907-9105 FAX:03-6715-8740 Email: info@syscom-corp.jp https://www.syscom-corp.jp MB Dynamics GmbH, Krefeld, Germany www.mbdynamics.de

OMEGA 1050 モーダル&慣性式加振器 技術データ: OMEGA 1050 慣性式加振器 最大動的加振力 サイン波* 1000 N pk ランダム波* 600 N RMS ショック波* 2000 N 瞬間ピーク 最大静的加振力(連続運転時) 1000 N 最大変位 50 mm pk-pk 最大速度 1.2 m/s 周波数範囲 DC～500 Hz 可搬重量(垂直) 150 kg 可搬重量(水平) 30 kg 取付テーブル径 198 mm or 278 mm(その他サイズは要相談) 可動部重量 10.5 kg(198 mm テーブル付き) / 8.5 kg(テーブルなし) 位置監視、過大変位保護 レーザー位置センサ内蔵、自動停止機能付き 温度監視、過熱保護 温度センサ内蔵、冷却自動起動、必要に応じて停止 冷却方式 温度制御ファン 空気式荷重サポート あり (標準は手動、自動式はオプション) 寸法(直径×高さ) 198 mm ø × 565 mm 重量 約 35 kg 使用温度範囲 -20 °C ～ +40 °C 最大コイル電流 25 A RMS / 35 A pk コイル抵抗 0.8 Ω * 最大加振力は、周波数、シェーカの設置および構造物への取付方法、ならびに構造物の動的剛性に依 存します。 図 1: モバイルアンプ付き OMEGA 1050、橋梁や 図 2: 追加おもり用テーブルを備えた OMEGA 1050 天井への吊り下げ接続用ブラケット MB Dynamics GmbH, Krefeld, Germany www.mbdynamics.de

OMEGA 1050 モーダル&慣性式加振器 MB A2500 パワーアンプ MB A2500 パワーアンプは、OMEGA 1050 シェーカを最大 2 台まで制御可能です。最大効率 85%、厳 選された部品、堅牢な設計により、連続運転でも高出力を実現。安全・監視機能が過負荷を防止し、信頼性 の高い運用を保証します。シェーカとアンプの操作・パラメータ設定・監視は、「CU-4 コントロールユニット (RS-485 ネットワーク経由)」を介して行われます。 技術データ: MB A2500 パワーアンプ 周波数範囲 DC～20 kHz 入力チャネル数 2 出力チャネル数 2 最大ゲイン 32 dB(調整可) 最大出力電力(2Ω負荷時) >8000 W/チャンネル 最大瞬間出力電流 120 A pk/チャンネル 最大瞬間出力電圧 190 V pk/チャンネル 全高調波歪み(1 kHz, 4 Ω, -3 dB) <0,03 % 応答遅延時間(入力～出力) 0.000 ms シグナルリミッタ あり 出力電源モニタ あり(設定可能) 冷却 温度制御ファン×3 AC 入力電流監視 あり AC 入力 180～265 VAC(16 A ヒューズ付き) 突入電流 10 A ソフトスタート 寸法(幅×高さ×奥行) 483 mm×88 mm×290 mm 重量 10 kg 図 3: MB A2500 パワーアンプ(OMEGA 1050 を 2 台まで制御可能) MB Dynamics GmbH, Krefeld, Germany www.mbdynamics.de

OMEGA 1050 モーダル&慣性式加振器 OMEGA 1050 の加振力 – 自由振動軸 1000 40kg extra weight 90kg extra weight 150kg extra weight 100 10 1 10 100 Frequency [Hz] 図 4: 自由振動軸での OMEGA1050 慣性式加振器の加振力(剛性の低い構造物に接続した場合) OMEGA 1050 の加振力 – 固定軸 Blocked Armature 1000 Blocked Armature 100 10 1 10 100 Frequency [Hz] 図 5: 固定軸での OMEGA 1050 慣性式加振器の加振力(剛性の非常に高い構造物に接続した場合) MB Dynamics GmbH, Krefeld, Germany www.mbdynamics.de Force [N] Force [N]
