極限の静音性と拡張性を備えた次世代スタンダード！

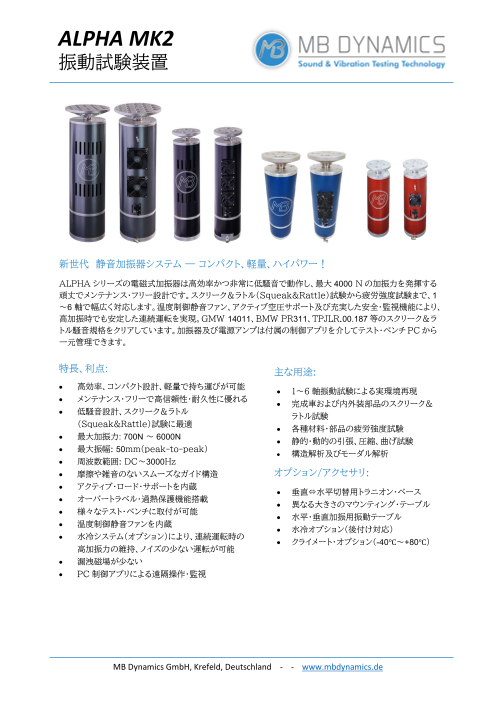

A LPHA MK2 振動試験装置 新世代 静音加振器システム — コンパクト、軽量、ハイパワー！ ALPHA シリーズの電磁式加振器は高効率かつ非常に低騒音で動作し、最大 4000 N の加振力を発揮する 頑丈でメンテナンス・フリー設計です。スクリーク＆ラトル（Squeak&Rattle）試験から疲労強度試験まで、1 ～6 軸で幅広く対応します。温度制御静音ファン、アクティブ空圧サポート及び充実した安全・監視機能により、 高加振時でも安定した連続運転を実現。GMW 14011、BMW PR311、TPJLR.00.187 等のスクリーク＆ラ トル騒音規格をクリアしています。加振器及び電源アンプは付属の制御アプリを介してテスト・ベンチ PC から 一元管理できます。 特長、利点: 主な用途: • 高効率、コンパクト設計、軽量で持ち運びが可能 • 1～6 軸振動試験による実環境再現 • メンテナンス・フリーで高信頼性・耐久性に優れる • 完成車および内外装部品のスクリーク＆ • 低騒音設計、スクリーク＆ラトル ラトル試験 （Squeak&Rattle）試験に最適 • 各種材料・部品の疲労強度試験 • 最大加振力: 700N ～ 6000N • 静的・動的の引張、圧縮、曲げ試験 • 最大振幅: 50mm(peak-to-peak) • 構造解析及びモーダル解析 • 周波数範囲: DC～3000Hz • 摩擦や雑音のないスムーズなガイド構造 オプション/アクセサリ: • アクティブ・ロード・サポートを内蔵 • 垂直⇔水平切替用トラニオン・ベース • オーバートラベル・過熱保護機能搭載 • 異なる大きさのマウンティング・テーブル • 様々なテスト・ベンチに取付が可能 • 水平・垂直加振用振動テーブル • 温度制御静音ファンを内蔵 • 水冷オプション(後付け対応) • 水冷システム（オプション）により、連続運転時の • クライメート・オプション(-40℃～+80℃) 高加振力の維持、ノイズの少ない運転が可能 • 漏洩磁場が少ない • PC 制御アプリによる遠隔操作・監視 MB Dynamics GmbH, Krefeld, Deutschland - - www.mbdynamics.de

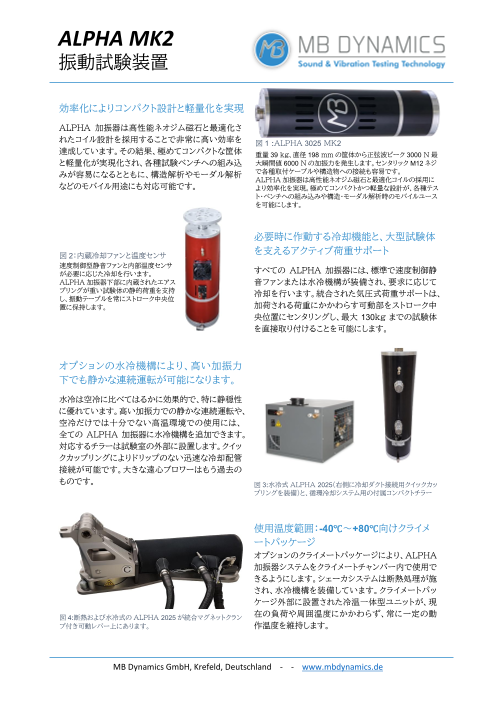

A LPHA MK2 振動試験装置 効率化によりコンパクト設計と軽量化を実現 ALPHA 加振器は高性能ネオジム磁石と最適化さ れたコイル設計を採用することで非常に高い効率を 図 1 :ALPHA 3025 MK2 達成しています。その結果、極めてコンパクトな筐体 重量 39 kg、直径 198 mm の筐体から正弦波ピーク 3000 N 最 と軽量化が実現化され、各種試験ベンチへの組み込 大瞬間値 6000 N の加振力を発生します。センタリック M12 ネジ みが容易になるとともに、構造解析やモーダル解析 で各種取付ケーブルや構造物への接続も容易です。 ALPHA 加振器は高性能ネオジム磁石と最適化コイルの採用に などのモバイル用途にも対応可能です。 より効率化を実現。極めてコンパクトかつ軽量な設計が、各種テス ト・ベンチへの組み込みや構造・モーダル解析時のモバイルユース を可能にします。 必要時に作動する冷却機能と、大型試験体 を支えるアクティブ荷重サポート 図 2：内蔵冷却ファンと温度センサ 速度制御型静音ファンと内部温度センサ が必要に応じた冷却を行います。 すべての ALPHA 加振器には、標準で速度制御静 ALPHA 加振器下部に内蔵されたエアス 音ファンまたは水冷機構が装備され、要求に応じて プリングが重い試験体の静的荷重を支持 冷却を行います。統合された気圧式荷重サポートは、 し、振動テーブルを常にストローク中央位 置に保持します。 加荷される荷重にかかわらす可動部をストローク中 央位置にセンタリングし、最大 130kg までの試験体 を直接取り付けることを可能にします。 オプションの水冷機構により、高い加振力 下でも静かな連続運転が可能になります。 水冷は空冷に比べてはるかに効果的で、特に静穏性 に優れています。高い加振力での静かな連続運転や、 空冷だけでは十分でない高温環境での使用には、 全ての ALPHA 加振器に水冷機構を追加できます。 対応するチラーは試験室の外部に設置します。クイッ クカップリングによりドリップのない迅速な冷却配管 接続が可能です。大きな遠心ブロワーはもう過去の ものです。 図 3:水冷式 ALPHA 2025(右側に冷却ダクト接続用クイックカッ プリングを装備)と、循環冷却システム用の付属コンパクトチラー 使用温度範囲：-40℃～+80℃向けクライメ ートパッケージ オプションのクライメートパッケージにより、ALPHA 加振器システムをクライメートチャンバー内で使用で きるようにします。シェーカシステムは断熱処理が施 され、水冷機構を装備しています。クライメートパッ ケージ外部に設置された冷温一体型ユニットが、現 図 4:断熱および水冷式の ALPHA 2025 が統合マグネットクラン 在の負荷や周囲温度にかかわらず、常に一定の動 プ付き可動レバー上にあります。 作温度を維持します。 MB Dynamics GmbH, Krefeld, Deutschland - - www.mbdynamics.de

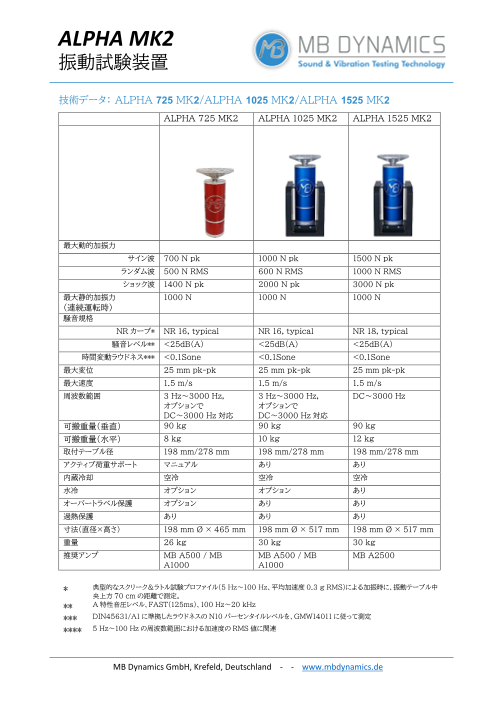

A LPHA MK2 振動試験装置 技術データ： ALPHA 725 MK2/ALPHA 1025 MK2/ALPHA 1525 MK2 ALPHA 725 MK2 ALPHA 1025 MK2 ALPHA 1525 MK2 最大動的加振力 サイン波 700 N pk 1000 N pk 1500 N pk ランダム波 500 N RMS 600 N RMS 1000 N RMS ショック波 1400 N pk 2000 N pk 3000 N pk 最大静的加振力 1000 N 1000 N 1000 N (連続運転時) 騒音規格 NR カーブ* NR 16, typical NR 16, typical NR 18, typical 騒音レベル** <25dB(A) <25dB(A) <25dB(A) 時間変動ラウドネス*** <0.1Sone <0.1Sone <0.1Sone 最大変位 25 mm pk-pk 25 mm pk-pk 25 mm pk-pk 最大速度 1.5 m/s 1.5 m/s 1.5 m/s 周波数範囲 3 Hz～3000 Hz, 3 Hz～3000 Hz, DC～3000 Hz オプションで オプションで DC～3000 Hz 対応 DC～3000 Hz 対応 可搬重量(垂直) 90 kg 90 kg 90 kg 可搬重量(水平) 8 kg 10 kg 12 kg 取付テーブル径 198 mm/278 mm 198 mm/278 mm 198 mm/278 mm アクティブ荷重サポート マニュアル あり あり 内蔵冷却 空冷 空冷 空冷 水冷 オプション オプション あり オーバートラベル保護 オプション あり あり 過熱保護 あり あり あり 寸法(直径×高さ) 198 mm Ø × 465 mm 198 mm Ø × 517 mm 198 mm Ø × 517 mm 重量 26 kg 30 kg 30 kg 推奨アンプ MB A500 / MB MB A500 / MB MB A2500 A1000 A1000 * 典型的なスクリーク＆ラトル試験プロファイル(5 Hz～100 Hz、平均加速度 0.3 g RMS)による加振時に、振動テーブル中 央上方 70 cm の距離で測定。 ** A 特性音圧レベル、FAST(125ms)、100 Hz～20 kHz *** DIN45631/A1 に準拠したラウドネスの N10 パーセンタイルレベルを、GMW14011 に従って測定 **** 5 Hz～100 Hz の周波数範囲における加速度の RMS 値に関連 MB Dynamics GmbH, Krefeld, Deutschland - - www.mbdynamics.de

A LPHA MK2 振動試験装置 技術データ： ALPHA 2025 MK2/ALPHA 2050 MK2/ALPHA 3025 MK2 ALPHA 2025 MK2 ALPHA 2050 MK2 ALPHA 3025 MK2 最大動的加振力 サイン波 2000 N pk 2000 N pk 3000 N pk ランダム波 1200 N RMS 1200 N RMS 1800 N RMS ショック波 4000 N pk 4000 N pk 6000 N pk 最大静的加振力 2000 N 2000 N 2000 N (連続運転時) 騒音規格 NR カーブ* NR18, typical NR18, typical NR 18, typical 騒音レベル** <28dB(A) <28dB(A) <28dB(A) 時間変動ラウドネス*** <0.2Sone <0.2Sone <0.2Sone 最大変位 25 mm pk-pk 50 mm pk-pk 25 mm pk-pk 最大速度 1.5 m/s 1.5 m/s 1.5 m/s 周波数範囲 3 Hz～2000 Hz, DC～1000 Hz DC～2000 Hz オプションで 最大 2000 Hz まで 最大 3000 Hz まで DC～3000 Hz 使用可能 使用可能 可搬重量(垂直) 90 kg 90 kg 90 kg 可搬重量(水平) 8 kg 10 kg 12 kg 取付テーブル径 198 mm/278 mm 198 mm/278 mm 198 mm/278 mm アクティブ荷重サポート あり あり あり 内蔵冷却 空冷 空冷 空冷 水冷 オプション オプション あり オーバートラベル保護 オプション オプション あり 過熱保護 あり あり あり 寸法(直径×高さ) 198 mm Ø × 617 mm 198 mm Ø × 712 mm 198 mm Ø × 617 mm 重量 39 kg 45 kg 39 kg 推奨アンプ MB A1000 / MB MB A2500 MB A2500 A2500 * 典型的なスクリーク＆ラトル試験プロファイル(5 Hz～100 Hz、平均加速度 0.3 g RMS)による加振時に、振動テーブル中 央上方 70 cm の距離で測定。 ** A 特性音圧レベル、FAST(125ms)、100 Hz～20 kHz *** DIN45631/A1 に準拠したラウドネスの N10 パーセンタイルレベルを、GMW14011 に従って測定 **** 5 Hz～100 Hz の周波数範囲における加速度の RMS 値に関連 MB Dynamics GmbH, Krefeld, Deutschland - - www.mbdynamics.de

A LPHA MK2 振動試験装置 技術データ： ALPHA 4050 MK2/ALPHA 6050 MK2 ALPHA 4050 MK2 ALPHA 6050 MK2 最大動的加振力 サイン波 4000 N pk 6000 N pk ランダム波 2400 N RMS 3200 N RMS ショック波 8000 N pk 12000 N pk 最大静的加振力(連続運転時) 2000 N 2000 N 騒音規格 NR カーブ* NR18, typical NR18, typical 騒音レベル** <28dB(A) <28dB(A) 時間変動ラウドネス*** <0.2Sone <0.2Sone 最大変位 50 mm pk-pk 50 mm pk-pk 最大速度 1.5 m/s 1.5 m/s 周波数範囲 DC～1000 Hz, DC～1000 Hz, 最大 2000 Hz まで 最大 2000 Hz まで 使用可能 使用可能 可搬重量(垂直) 130 kg 130 kg 可搬重量(水平) 16 kg 16 kg 取付テーブル径 180 mm/278 mm 180 mm/278 mm アクティブ荷重サポート あり あり 内蔵冷却 空冷 空冷 水冷 オプション あり オーバートラベル保護 あり あり 過熱保護 あり あり 寸法(直径×高さ) 270 mm Ø × 803 mm 270 mm Ø × 803 mm 重量 92 kg 92 kg 推奨アンプ MB A2500 MB A2500-2 * 典型的なスクリーク＆ラトル試験プロファイル(5 Hz～100 Hz、平均加速度 0.3 g RMS)による加振時に、振動テーブル中 央上方 70 cm の距離で測定。 ** A 特性音圧レベル、FAST(125ms)、100 Hz～20 kHz *** DIN45631/A1 に準拠したラウドネスの N10 パーセンタイルレベルを、GMW14011 に従って測定 **** 5 Hz～100 Hz の周波数範囲における加速度の RMS 値に関連 MB Dynamics GmbH, Krefeld, Deutschland - - www.mbdynamics.de

A LPHA MK2 振動試験装置 ALPHA 加振器用 MB パワーアンプ ALPHA 2025、ALPHA 2050、ALPHA 3025、ALPHA 4050 加振器は対応する MB A2500 パワーアン プによって制御されます。ALPHA 1025 および ALPHA725 タイプの振動発生器はより小型の MB A500 パワーアンプによって制御されます。アンプの低電気ノイズおよび極めて低い歪率により、歪みのない加振が 可能となり、ALPHA シェーカの動作音を最小限に抑えます。最大 85%の高効率を誇るこれらのデジタルパ ワーアンプは厳選された部品と頑丈な電気回路設計により、連続運転時でも高出力電流と高加振力を安定し て供給します。充実した安全機能と監視機能が過負荷の可能性を防ぎ、信頼性の高い安全な運用を保証し ます。加振器およびパワーアンプの操作、パラメータ設定、監視は付属の制御アプリを使用して試験ベンチの PC から簡単かつ快適に行うことができます。 技術データ: パワーアンプ MB A2500 MB A500 対応加振器 ALPHA 1525, 2025, 2050, ALPHA 725 and 1025 4050, 6050 周波数範囲 DC～20 kHz DC～20 kHz 入力チャネル数 2 2 出力チャネル数 2 2 最大出力電力(2 Ω負荷時) >8000 W/チャネル 2000 W/チャネル 最大瞬時出力電流 120 A pk/チャネル 50 A pk/チャネル 最大瞬時出力電圧 190 V pk/チャネル 85 V pk/チャネル 全高調波歪み(1 kHz, 4 Ω, -3 dB) <0.03% <1% 応答遅延時間(入力～出力) 0.000 ms - シグナルリミッタ あり あり 出力電源モニタ(調整可) あり 固定閾値 温度モニタ あり あり 冷却方式 3 ファン(温度制御) 3 ファン(温度制御) 電源入力 180 VAC ～ 265 VAC 180 VAC ～ 260 VAC / (16 A ヒューズ付き) 90 VAC ～ 130 VAC (16 A ヒューズ付き) 寸法(幅×高さ×奥行) 483 mm×88 mm×290 mm 483 mm×88 mm×340 mm 重量 10 kg 7 kg 図 5:ALPHA 2025、ALPHA 2050、ALPHA 3025、 図 6: ALPHA 1025 及び ALPHA 725 加振器用 MB ALPHA 4050 加振器用 MB A2500 パワーアンプ A500 パワーアンプ MB Dynamics GmbH, Krefeld, Deutschland - - www.mbdynamics.de

A LPHA MK2 振動試験装置 交換可能な取付テーブル 全ての ALPHA 加振器は、様々なサイズの取付テー ブルと組み合わせて使用することができます。標準 サイズとしては、直径 198mm および 278mm のテ ーブルが用意されています。50mm×50mm のグリ ッドパターンに配置された M6 ねじインサートにより、 試験体の容易な固定が可能です。 取付テーブル自 体は、ALPHA シェーカの可動部に 4 本のねじで取 り付けられます。その他の特注サイズにも対応可能 です。 図 7:直径 198 mm および 278 mm の取付テーブル 垂 mo直unおtinよ び水平方向の加振用トラニオン ベース 全ての ALPHA 加振器は、垂直および水平方向の 振動試験に対応するため、トラニオン・ベースに組み 込むことが可能です。このベースにより、ALPHA シ ェーカの垂直⇔水平の向きを 1 分以内で迅速かつ 容易に切り替えることができます。オプションとして、 傾斜角度を調整して固定することも可能です。小型 の試験体であれば、水平方向においてシェーカの試 図 8:トラニオン・ベースにより、ALPHA 加振器の垂直方向と水平 験テーブルに直接取り付けることができます。 方向の向きを迅速かつ容易に切り替え可能 水平移動テーブル 大型かつ重量のある部品を水平方向で試験する場 合、加振器内部の可動部支持部に過大な曲げモーメ ントがかかるのを防ぐため、水平移動テーブルの使 用が推奨されます。このテーブルはマグネシウム製 で、空気軸受リニアガイドを備えており、試験体の取 付用に 450mm×300mm のマウント面に 50mm× 50mm のグリッドパターンで配置された M6 ねじイン サートが設けられています。これにより、摩擦のない 滑らかな動きと、極めて低い横加速度での試験が可 能になります。 図 9:ALPHA 加振器用水平移動テーブル 可動ベース(レバーアームおよび電磁クラン プ一体型) スプリングボールローラ上に構成された可動レバー ベース(略称：MLB ベース)は、統合されたレバーア ームにより、ALPHA 加振器を各種車両および部品 用試験ベンチ上で柔軟かつ容易に位置調整すること 図 10:統合型 2:1 レバーアームおよび電磁クランプ機構を備えた可 ができます。ベースは、床面に固定された鋼板に対し 動 MLB ベース上の ALPHA 2025 て電磁クランプによって確実に固定されます。 MB Dynamics GmbH, Krefeld, Deutschland - - www.mbdynamics.de

A LPHA MK2 振動試験装置 その他小型加振器も取り扱っています。 モデル PM-20 PM-100 最大加振力(サイン波) 20 N 100 N 最大加振力(ショック波) 40 N 200 N 周波数範囲 0 ～ 12 kHz 0 ～ 7.5 kHz 　可搬重量(垂直) 0.8 kg 1.5 kg 最大変位(peak-to-peak) 5 mm 10 mm 最大加速度 40 G 60 G 最大速度 1 m/s 1.2 m/s アマチャー重量 51 g 170 g 重量 4.1 kg 7.2 kg 冷却装置 空冷 空冷 サスペンション スプリング カーボンファイバー アンプ 内蔵 内蔵 最大入力電力 4 A 6 A 最大入力電圧 1 VAC 1 VAC 問合せ先 有限会社 シスコム 〒171-0014 東京都豊島区池袋 4-27-5 和田ビル TEL:03-6907-9105 FAX:03-6715-8740 Email: info@syscom-corp.jp https://www.syscom-corp.jp MB Dynamics GmbH, Krefeld, Deutschland - - www.mbdynamics.de
