Page1
スライド 1: 小型加振器を使用した 測定事例集
小型加振器を使用した
測定事例集
Page2

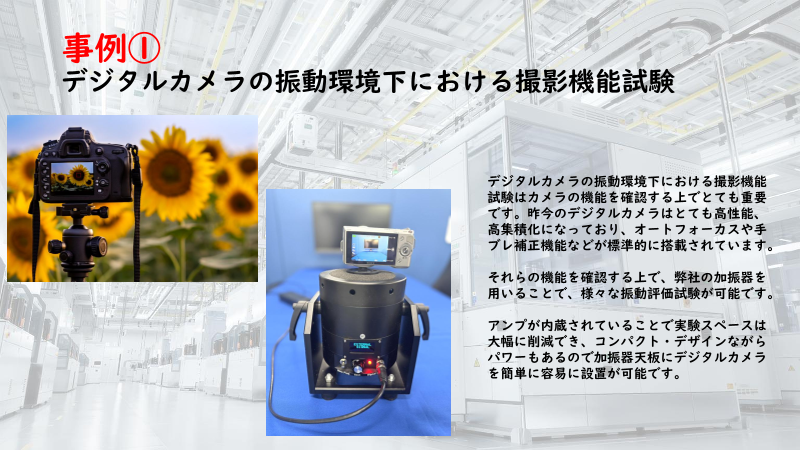

スライド 2: 事例① デジタルカメラの振動環境下における撮影機能試験
事例①
デジタルカメラの振動環境下における撮影機能試験
デジタルカメラの振動環境下における撮影機能
試験はカメラの機能を確認する上でとても重要
です。昨今のデジタルカメラはとても高性能、
高集積化になっており、オートフォーカスや手
ブレ補正機能などが標準的に搭載されています。
それらの機能を確認する上で、弊社の加振器を
用いることで、様々な振動評価試験が可能です。
アンプが内蔵されていることで実験スペースは
大幅に削減でき、コンパクト・デザインながら
パワーもあるので加振器天板にデジタルカメラ
を簡単に容易に設置が可能です。
Page3

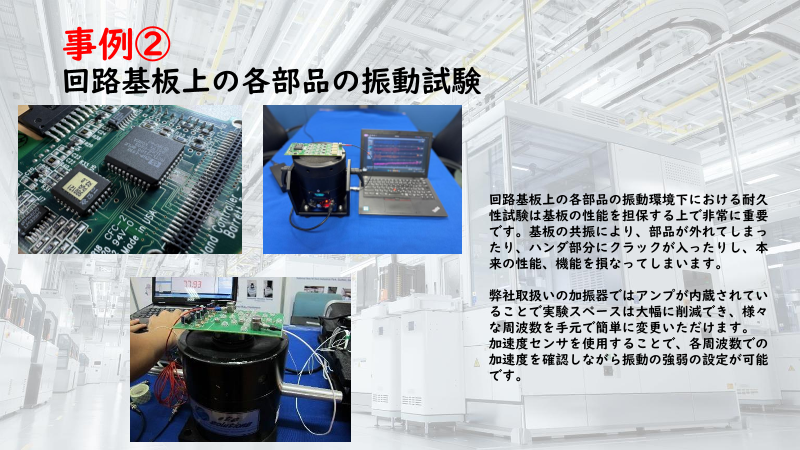

スライド 3: 事例② 回路基板上の各部品の振動試験
事例②
回路基板上の各部品の振動試験
回路基板上の各部品の振動環境下における耐久
性試験は基板の性能を担保する上で非常に重要
です。基板の共振により、部品が外れてしまっ
たり、ハンダ部分にクラックが入ったりし、本
来の性能、機能を損なってしまいます。
弊社取扱いの加振器ではアンプが内蔵されてい
ることで実験スペースは大幅に削減でき、様々
な周波数を手元で簡単に変更いただけます。
加速度センサを使用することで、各周波数での
加速度を確認しながら振動の強弱の設定が可能
です。
Page4
スライド 4: 事例③ 小型人工衛星の振動実験
事例③
小型人工衛星の振動実験
動的環境試験の目的は、小型人工衛星が打ち上げ最中に受ける振動
や衝撃に耐えられるかどうかを確認することです。動的試験には、
衝撃試験と振動試験の２種類があります。振動試験はすべての打ち
上げで必須です。
小型人工衛星ののサブコンポーネントを、指定された規格に従って
当社のPM-440 加振器にてテストしました。
サブコンポーネントは、衛星コンピューター、バッテリー ボックス、
電源レギュレーター、および磁場レギュレーター カードです。
小型人工衛星の振動試験プロセスランダム試験を行うには、コント
ローラ、加振器及びソフトウェアが必要です。試験システムは、PM
-440加振器とアンプを使用して設計されています。試験片のサイズ
に応じて、ヘッドエキスパンダーを使用することで振動面積を拡大も
可能です。ソフトウェアにはNASA標準テストプロファイルが使用し
ました。
Page5
スライド 5: 事例④ モーダル・テスト
事例④
モーダル・テスト
機械部品や、機械構造物はダイナミックな負荷にて振動しています。
構造は共振周波数やモード形状等の動的パラメータに従って、これら
の動的負荷に応答します。設計された構造物の動的挙動を確認するこ
とはとても重要です。
構造物のダイナミックパラメーターには共振、減衰及びモーダルベク
トル等から伝達関数を見つけることからなります。
インパルス信号は、その先端にフォースセンサが取付られたモーダル
ハンマーよって、生成されます。ランダム＆サイン信号の加振実験に
はモーダル加振器が必要です。
特に、高周波領域で信号制御試験を行う場合、モーダル加振器が唯一
のソリューションになります。Dynalabs社のモーダル加振器は最大
12kHzで入力可能で、最大振幅は25mm（ピーク to ピーク）、440N
まで出力可能です。
Page6
スライド 6: 事例⑤ 航空機振動試験
事例⑤
航空機振動試験
地上振動試験（GVT）は、航空機に対して実施される特殊なモーダル試験です。
GVTは航空機の設計プロセスにおいて非常に重要なステップであり、認証プロセ
スの一部です。
試験手順は、通常のモーダル試験と基本的に同じです。最初のステップは、飛行
中に遭遇するのと同様の環境条件を作り出すことです。通常、航空機（または宇
宙船）はエアグライドに吊り下げられるか、航空機のタイヤがわずかに空気抜き
された状態で設置されます。
次のステップは計測です。機体の動特性を詳細に把握するために、複数の加速度
センサ（1軸または3軸）が機体に設置されます。機体の加振は、通常、主翼の先
端、尾翼、そして必要に応じてその他の箇所に設置された3～5個の加振器によっ
て行われます。
Page7
スライド 7: 事例⑥ エアコン用室外機 振動試験
事例⑥
エアコン用室外機 振動試験
日本国内でのエアコンの室外機は、設置スペースの関係で小型、
非常に高い静粛性が求められています。且つ、ベランダ等の外
に設置され、直射日光や、雨、風及び雪等のあらゆる過酷な環
境に一日中晒されます。
このような環境下で効率良く、動作するために振動試験は重要
なファクターとなります。
室外機に慣性式加振器を接続し、インバーターの周波数に応じ
た、比較的低い周波数で慣性式加振器を使ってシミュレーショ
ン試験することは、室外機の共振点の確認や、伝達関数の測定
で非常に重要になります。また、防音材や、防振の効果の確認
も可能になります。
Page8
スライド 8: 導入実績
導入実績
