リアルタイム測定 振動解析装置
レーザーホログラフィー装置は測定面全体をリアルタイムで測定します。周波数をスイープし、振動パターンがリアルタイムで表示されますので、1次、2次....高次の振動モード等、モーダル解析では複数の加速度センサが必要な測定が短時間での測定が可能になります。
このカタログについて
| ドキュメント名 | レーザーホログラフィー装置 VibroMap1000 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 3.7Mb |
| 取り扱い企業 | 有限会社シスコム (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容
Page1

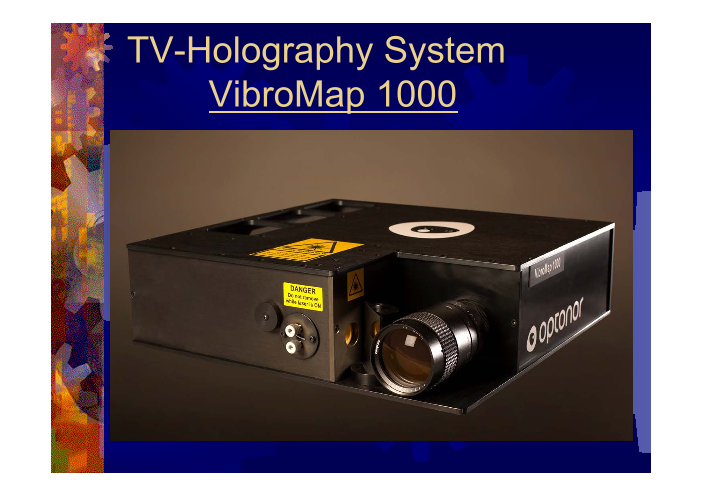

TV-Holography System
VibroMap 1000
Page2
History
VibroMap1000はESPI（エレトロニク
ス・スペックル干渉測定法）技術に基
づく装置。
ESPI技術は約4０年前ほぼ同時にア
メリカ、イギリス、オーストリアの光学
科学者により開発される。
VibroMap1000はノルウェー科学技
術大学（ルックボルグ教授）、
SINTEF（ノルウェー産業科学研究
所）の30年以上の研究の集大成とし
て20年前にOptonorが
VibroMap1000として商品化。
Page3
VibroMap 1000 の光学系
Page4
接 続 図
Tektronix AFG3252
Page5
パテント
Page6
VibroMapの特長
測定領域全体のリアルタイム測定
位相の検知がリアルタイムで行なえる
振動状態をアニメーションで確認可能
高周波対応（最大25MHz),高感度測定（1nm)
静的変形の測定が可能
Page7
ベッセル関数＆フリンジ・パターン
Page8
ベッセル関数 振幅量
Page9
VibroMap 測定範囲（エリア）
Page10
VibroMap機能１－平均化
Page11
VibroMap機能２－位相変調法
（フェーズ・モジュレーション）
Page12
VibroMap機能３－２Ｄ,３Ｄプ
ロット＆アニメーション
Page13
アプリケーション例ー自動車ドア
Page14
アプリケーション例ーブレーキディ
スク
Page15
アプリケーション例ー圧電素子
Page16
アプリケーション例ータービン・
ブレード
Page17
アプリケーション例ースクリーン
マスク
Page18
アプリケーション例ー変位解析
