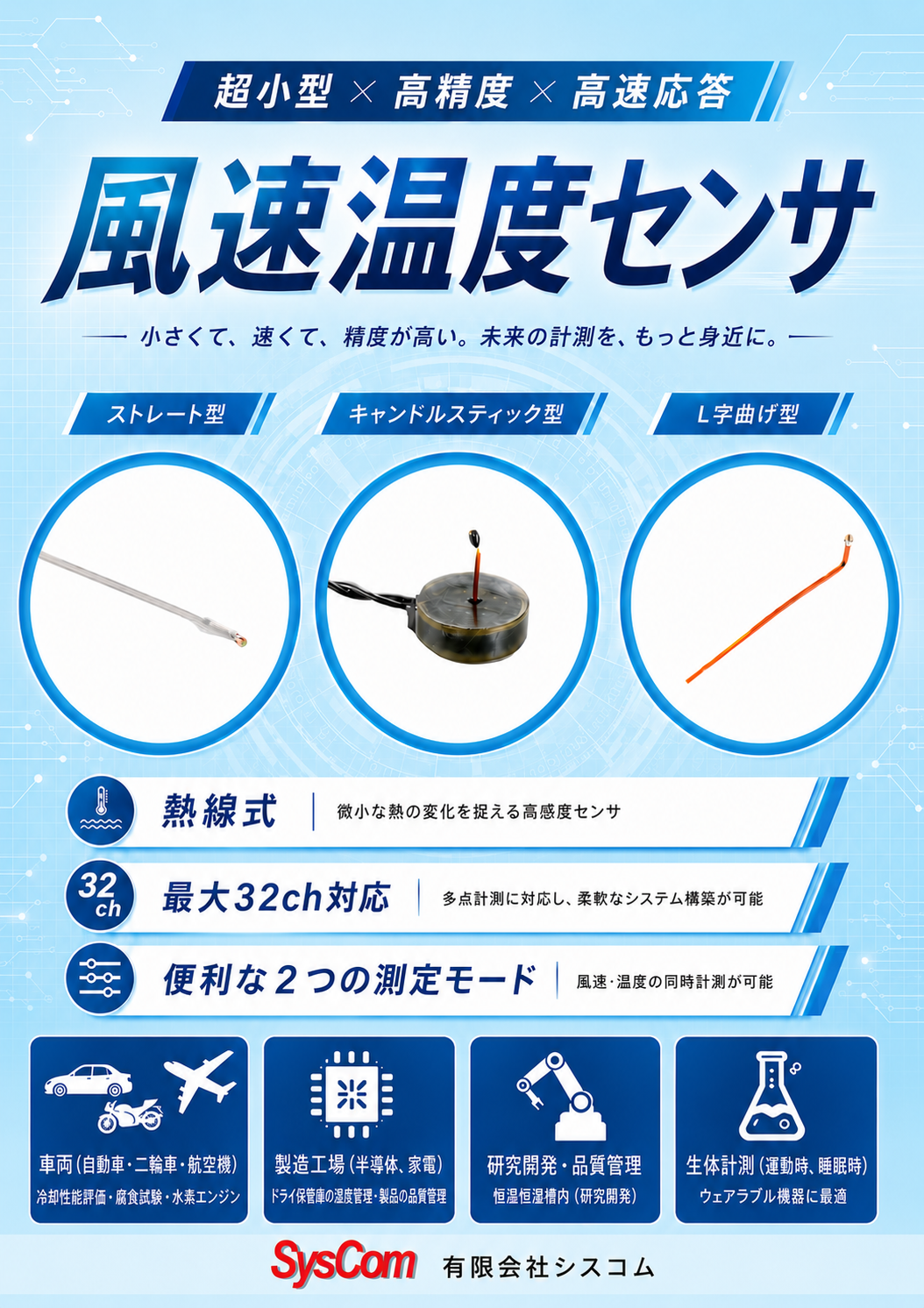

風速温度センサカタログ

製品カタログ

ATVSシリーズに接続できる小型風速温度センサのご紹介

無指向性の小型キャンドルスティックタイプの風速温度センサ、ストレート状に加工した省スペース設計のセンサで
狭小スペースでの風速と温度を簡単に測定が可能です。
風速と温度を1つのセンサで計測可能です。
超小型熱線式センサのため0.1m/s~50m/sのレンジで早いレスポンスで測定が可能です。

このカタログについて

ドキュメント名 風速温度センサカタログ
ドキュメント種別 製品カタログ
ファイルサイズ 1.1Mb
登録カテゴリ
取り扱い企業 有限会社シスコム (この企業の取り扱いカタログ一覧)

このカタログの内容

Page1

各種超小型の風速温度センサ例 センサプローブ先端部のシングルポイントで温度と風速の測定が可能 センサ個別にシリアル番号が付帯して PC による自動認識及び高精度の風速温度計測 狭小エリアでも、風温、風速、固体表面温度の多点計測を提供 キャンドルスティックセンサはフロー障害を最小限にするための小型風速温度センサ。センサ先端部の同じポイン トで温度と風速の高精度な測定を提供。各センサには個別 ID が付帯し、スキャナー本体のどのチャンネルに接続 しても PC による自動認識及び自動測定が容易に可能。プローブ高さは 9、12、20mm など。 <主な仕様概要>  温度測定範囲:-10℃~120℃(±1℃)  風速測定範囲:0.1~50m/s(±2%)  センサケーブル長さ:~30m など 用途に応じた多様なセンサ各種をコンパチブルに使用可能! マイクロセンサ・L 字曲げセンサ例;先端部高さ 3mm、5mm など。 極細表面温度センサ 先端部シングルポイントで温度と風速の測定をします。材質は極細 温度範囲 -10℃~150℃ ポリイミドチューブやステンレス保護チューブ付きなど各種。 ストレートタイプ 2D 曲げタイプ 3D 曲げタイプ その他、測定条件に応じたストレートタイプや 2 回曲げ、3 回曲げなど形状・寸法のカスタム仕様にも対応可能。 いずれもセンサ先端部で温度と風速の測定。材質は極細ポリイミドチューブやステンレスチューブ。お気軽にご 相談下さい。
Page2

風速温度スキャナーとセンサの組み合わせ 各種風速温度センサとスキャナーユニットの組み合わせで簡単に多点風速温度計測ができます。 ■ eATVS-4™(4ch 風速計) ■ eATVS-8™(8ch 風速計) ■ ATVS-2020™-8/12/16/20/24/28/32 *最大 32ch での風速と温度の測定 ■ DAC-200™アナログ出力オプション *PC に取得した風速と温度データを 0/5VDC でアナログ出力 *制御機器やデータロガーに取り込み可能 DAC-200 は測定される温度と風速をリア ル タ イ ム で リ ニ ア ア ナ ロ グ 電 圧 (0/5VDC)に変換します。外部ロガーや システムへの組み込みが容易になりま す。また風速・温度測定の自由な組み合 わせも可能。 ■ iQ-200™ (風速・温度・熱電対・圧力マルチ測定) *風速・風温・表面温度・差圧を 1 台で多点計測。・ *風速温度 16ch、熱電対 12ch、圧力 4ch で PC リモート測定 NEW! 超小型・風向・環境センサ SAN-303 風向・温度・湿度・気圧を多点でリアルタイム測定!! 空気の流れの可視化に!!  温度範囲:-20~120℃  湿度範囲:0~100%RH(±2%)  気圧範囲:260~1260 hPa(±0.2hPa)  風向範囲:水平 360°(精度±5°)  風向感度:風速 0.5m/s~15m/s  インターフェース:UART/μUSB  無線:2.4GHz(別途通信 Box)  外形寸法:19x24x40mm  電源:DC5V、USB 電源 矢羽下の台座内部に、温湿度、気圧センサを 内蔵。風速センサとの併用でより細やかな熱 解析に有効となります。 有限会社シスコム 〒171-0014 東京都豊島区池袋 4-27-5 TEL:03-6907-9105 FAX:03-6715-8740 Email: info@syscom-corp.jp http://www.syscom-corp.jp
