DynaLab の永久磁石式加振器は軽量コンパクトでパワフ
ルな、モーダル解析や振動試験に使用可能な汎用加振
器です。小型でありながら試験装置としての高い性能
を持っています。PM‐20 と PM‐100 はアンプと正弦波発
生装置を内蔵しており、周波数 1Hz～15,000Hz で調整
できます。
特長:
● 軽量、携帯性、高耐久性、取扱いが容易
● 調整可能な台座により様々な角度に柔軟に対応
● 広い周波数帯域
● PM‐20,PM‐100 はアンプ、信号発生器を内蔵
詳細は弊社までお問い合わせください。
関連メディア
このカタログについて
| ドキュメント名 | 振動試験がモデルによっては電源コード1本で完結！ |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 415.4Kb |
| 登録カテゴリ | |
| 取り扱い企業 | 有限会社シスコム (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

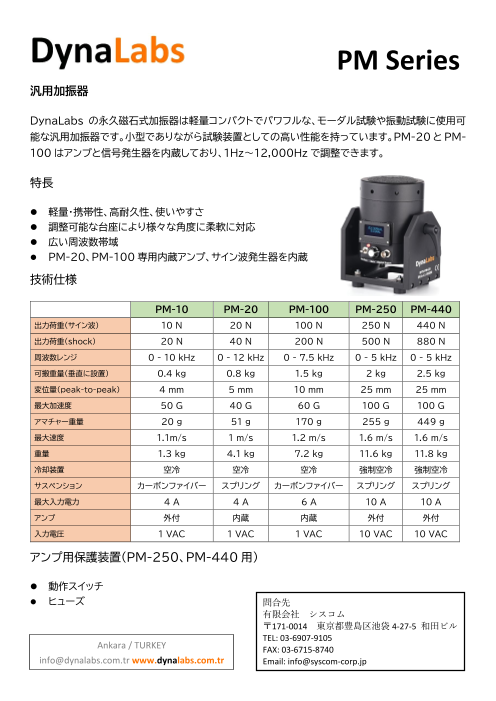

Page1
PM Series
汎用加振器
DynaLabs の永久磁石式加振器は軽量コンパクトでパワフルな、モーダル試験や振動試験に使用可
能な汎用加振器です。小型でありながら試験装置としての高い性能を持っています。PM-20とPM-
100はアンプと信号発生器を内蔵しており、1Hz～12,000Hzで調整できます。
特長
⚫ 軽量・携帯性、高耐久性、使いやすさ
⚫ 調整可能な台座により様々な角度に柔軟に対応
⚫ 広い周波数帯域
⚫ PM-20、PM-100専用内蔵アンプ、サイン波発生器を内蔵
技術仕様
PM-10 PM-20 PM-100 PM-250 PM-440
出力荷重(サイン波) 10 N 20 N 100 N 250 N 440 N
出力荷重(shock) 20 N 40 N 200 N 500 N 880 N
周波数レンジ 0 - 10 kHz 0 - 12 kHz 0 - 7.5 kHz 0 - 5 kHz 0 - 5 kHz
可搬重量(垂直に設置) 0.4 kg 0.8 kg 1.5 kg 2 kg 2.5 kg
変位量(peak-to-peak) 4 mm 5 mm 10 mm 25 mm 25 mm
最大加速度 50 G 40 G 60 G 100 G 100 G
アマチャー重量 20 g 51 g 170 g 255 g 449 g
最大速度 1.1m/s 1 m/s 1.2 m/s 1.6 m/s 1.6 m/s
重量 1.3 kg 4.1 kg 7.2 kg 11.6 kg 11.8 kg
冷却装置 空冷 空冷 空冷 強制空冷 強制空冷
サスペンション カーボンファイバー スプリング カーボンファイバー スプリング スプリング
最大入力電力 4 A 4 A 6 A 10 A 10 A
アンプ 外付 内蔵 内蔵 外付 外付
入力電圧 1 VAC 1 VAC 1 VAC 10 VAC 10 VAC
アンプ用保護装置(PM-250、PM-440用)
⚫ 動作スイッチ
⚫ ヒューズ 問合先
有限会社 シスコム
〒171-0014 東京都豊島区池袋 4-27-5 和田ビル
TEL: 03-6907-9105
Ankara / TURKEY FAX: 03-6715-8740
info@dynalabs.com.tr www.dynalabs.com.tr Email: info@syscom-corp.jp
