モーダル試験はモーダルハンマーや加振器で行うこ
とができます。もし高周波成分や信号制御が必要な
試験であれば、モーダル加振器が唯一の励起発生装
置となります。DYN‐MS‐440 は軽量でありながら最大
周波数 5,000Hz、最大出力 440N、最大変位量 25mm
の加振が可能です。
特長:
● モーダル解析用スティックを先端部の穴に合わせ
るのが容易
● 軽量で携帯性に優れている
● 調整可能な台座により様々な角度に柔軟に対応
● 25mm のストロークと広い周波数範囲
詳細は弊社までお問い合わせください。
このカタログについて
| ドキュメント名 | モーダル解析用加振器 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 412.5Kb |
| 登録カテゴリ | |
| 取り扱い企業 | 有限会社シスコム (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

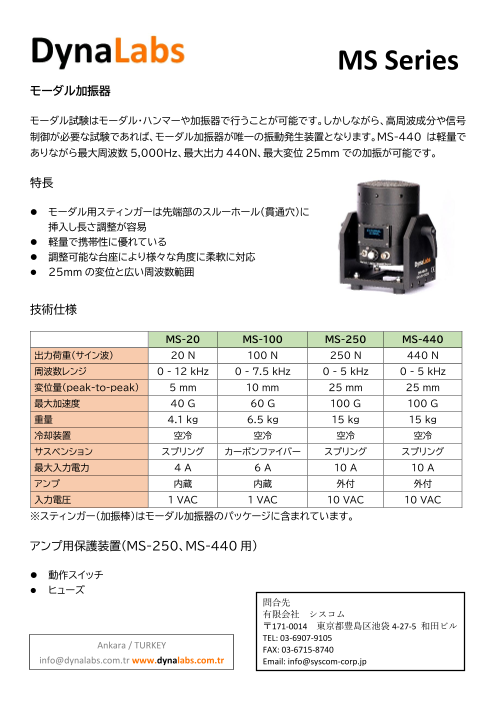

Page1
MS Series
モーダル加振器
モーダル試験はモーダル・ハンマーや加振器で行うことが可能です。しかしながら、高周波成分や信号
制御が必要な試験であれば、モーダル加振器が唯一の振動発生装置となります。MS-440 は軽量で
ありながら最大周波数 5,000Hz、最大出力 440N、最大変位 25mmでの加振が可能です。
特長
⚫ モーダル用スティンガーは先端部のスルーホール(貫通穴)に
挿入し長さ調整が容易
⚫ 軽量で携帯性に優れている
⚫ 調整可能な台座により様々な角度に柔軟に対応
⚫ 25mmの変位と広い周波数範囲
技術仕様
MS-20 MS-100 MS-250 MS-440
出力荷重(サイン波) 20 N 100 N 250 N 440 N
周波数レンジ 0 - 12 kHz 0 - 7.5 kHz 0 - 5 kHz 0 - 5 kHz
変位量(peak-to-peak) 5 mm 10 mm 25 mm 25 mm
最大加速度 40 G 60 G 100 G 100 G
重量 4.1 kg 6.5 kg 15 kg 15 kg
冷却装置 空冷 空冷 空冷 空冷
サスペンション スプリング カーボンファイバー スプリング スプリング
最大入力電力 4 A 6 A 10 A 10 A
アンプ 内蔵 内蔵 外付 外付
入力電圧 1 VAC 1 VAC 10 VAC 10 VAC
※スティンガー(加振棒)はモーダル加振器のパッケージに含まれています。
アンプ用保護装置(MS-250、MS-440用)
⚫ 動作スイッチ
⚫ ヒューズ
