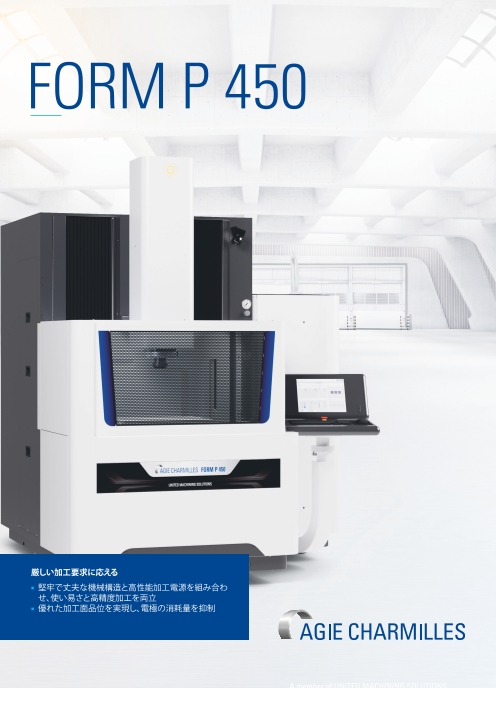

形彫り放電加工　FORM P 450

FORM P 450 厳しい加工要求に応える ■ 堅牢で丈夫な機械構造と高性能加工電源を組み合わ せ、使い易さと高精度加工を両立 ■ 優れた加工面品位を実現し、電極の消耗量を抑制 A member of UNITED MACHINING SOLUTIONS

進化したインターフェイス HMI 2.0 当社の高度な操作インターフェースは包括的に形彫り放電の加工工程を管理します。 スイスに於ける60年以上の研究開発の成果をFORM P 450に余すことなく盛り込み、 実用的な加工知識やトラブルシューティングの方法を容易にマスターして頂けます。 デジタル制御 80A加工電源を搭載 高い仕上げ面品質 一般の鉄材は勿論、銅、グラファイト、銅タングステン、真 長年にわたる加工ノウハウと加工実績の積み重ねによ 鍮、超硬、アルミ、チタン、ニッケル合金、銅合金、導電性のあ り、FORM P 450は広い加工面に対しても、要求される仕上 るセラミック等、多種多様な材料の組み合わせが可能です。 げ面精度を確実に達成します。 iGap iGapは放電パルスをより高い電流で制御することを可能に し、最大で従来比34％速く、より深く加工可能となる機能で す。更には電極の消耗量も最大で62％削減します。

精度の保証 機械を構成するX/Y/Zの各直線軸は全てがガラススケール を標準装備し、クローズドループ計測システムにより、バック ラッシュや熱による膨張、ボールねじの摩耗等のエラーを抑 制し、長期的に安定した高精度加工を保証します。 高速ジャンプ機能 (HVP) ■ 電極高速引き上げによる 効果的な加工屑の排出 ■ 加工液の効率的な噴流 モーターエンコーダー 効果 ■ 最適な加工結果 リニアガラススケール (測定分解能 : 50 nm) CNC指令 予測式学習システム (PLS) ■ 揺動運動が記録され、分 析されます ■ 偏差は段階的に最適化さ 軸移動 れます (モーターエンコーダー) ■ キャビティが迅速かつ正 確に作成されます 位置確認 (リニアガラススケール) 加工の自動化を促進するシステム 電極8本のロータリー・ツールチェンジャ―からセルマネジ 先進の高性能加工電源 ■ メントまで可能な自動化システムに至るまで、FORM P 450 ISPGにより加工スピード を向上 の生産性を向上するための豊富なソリューションをご用意 ■ ジェネレータによって生 しています。 成される各スパークを最 適化 ■ 電源の消耗を低減 プロセスコントロール ■ 加工電流適応制御(ACC) ■ 加工電流最適化 (ACO) ■ アルゴリズムで生産性を向上 技術仕様 FORM P 450 X, Y, Z 軸移動量 450 x 300 x 350 mm 最大ワーク寸法 * 820 x 540 x 320 mm 最大ワーク重量 800 kg 最大電極重量 50 kg 最大加工電流 80/140** A 最良面粗度 Ra 0.08 µm Z軸送り速度 15 m/min 加工液容量 600 l * 幅 x 奥行 x 高さ **オプション

ユナイテッドマシニング株式会社 横浜本社・技術センター 神奈川県横浜市神奈川区守屋町3-9-13TVPビル 中日本営業所 愛知県名古屋市名東区本郷3-5グロウバルビル1F machining.com
