ＫＡＣＯＮ_薄型_リレー・ソケット_K706シリーズ

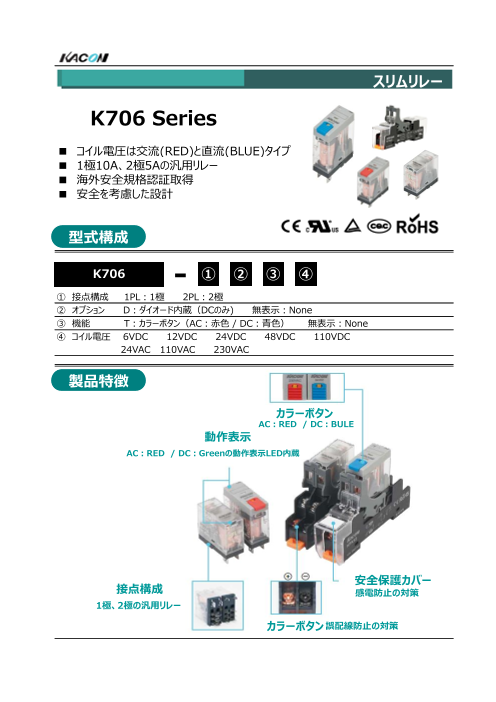

スリムリレー K706 Series ■ コイル電圧は交流(RED)と直流(BLUE)タイプ　　　 ■　1極10A、2極5Aの汎用リレー ■　海外安全規格認証取得 ■　安全を考慮した設計 型式構成 K706 - ① ② ③ ④ ①　接点構成　　 1PL：1極　　　2PL：2極 ②　オプション　　　D：ダイオード内蔵（DCのみ)　　　無表示：None ③　機能　　　　　 T：カラーボタン（AC：赤色 / DC：青色）　　　無表示：None ④　コイル電圧　　6VDC　　　12VDC　　　24VDC　　　48VDC　　　110VDC 　　　　　　　　　　 24VAC 110VAC　　　230VAC 製品特徴 カラーボタン AC：RED / DC：BULE 動作表示 AC：RED / DC：Greenの動作表示LED内蔵 安全保護カバー 接点構成 感電防止の対策 1極、2極の汎用リレー カラーボタン誤配線防止の対策

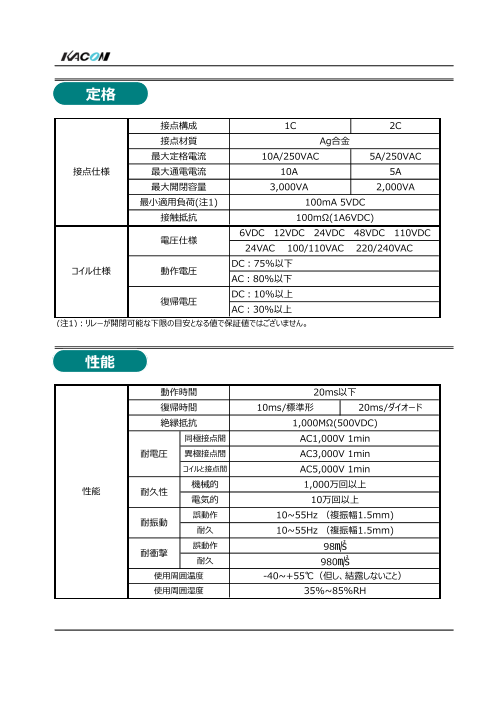

定格 接点構成 1C 2C 接点材質 Ag合金 最大定格電流 10A/250VAC 5A/250VAC 接点仕様 最大通電電流 10A 5A 最大開閉容量 3,000VA 2,000VA 最小適用負荷(注1) 100mA 5VDC 接触抵抗 100mΩ(1A6VDC) 6VDC 12VDC 24VDC 48VDC 110VDC 電圧仕様 24VAC　　100/110VAC　　220/240VAC　　 DC：75%以下 コイル仕様 動作電圧 AC：80%以下 DC：10%以上 復帰電圧 AC：30％以上 (注1)：リレーが開閉可能な下限の目安となる値で保証値ではございません。 性能 動作時間 20ms以下 復帰時間 10ms/標準形 20ms/ダイオード 絶縁抵抗 1,000MΩ(500VDC) 同極接点間 AC1,000V 1min 耐電圧 異極接点間 AC3,000V 1min コイルと接点間 AC5,000V 1min 機械的 1,000万回以上 性能 耐久性 電気的 10万回以上 誤動作 10~55Hz （複振幅1.5mm) 耐振動 耐久 10~55Hz （複振幅1.5mm) 誤動作 98㎨ 耐衝撃 耐久 980㎨ 使用周囲温度 -40~+55℃（但し、結露しないこと） 使用周囲湿度 35%~85%RH

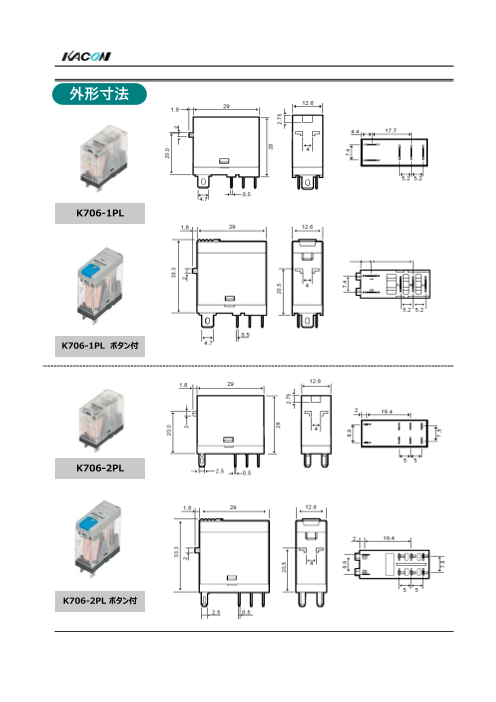

外形寸法 K706-1PL K706-1PL　ボタン付 K706-2PL K706-2PL ボタン付

参考データ 接続図 K706-1PL Series LED(AC) LED(DC) LED + ダイオード(DC) K706-2PL Series LED(AC) LED(DC) LED + ダイオード(DC)

ソケット 型式 適用リレー サイズ（WxDxH)mm 定格電圧 認定 KPX12 K706-1PL 15.7 x 74.5 x 55.5 AC250V 12A CE,ROHS 型式 適用リレー サイズ（WxDxH)mm 定格電圧 認定 KPX12-P K706-1PL 15.7 x 85.0 x 56.5 AC250V 12A CE,ROHS 型式 適用リレー サイズ（WxDxH) 定格電圧 認定 KPX22 K706-2PL 15.7 x 74.5 x 55.5 AC250V 8A CE,ROHS 型式 適用リレー サイズ（WxDxH)mm 定格電圧 認定 KPX22-P K706-2PL 15.7 x 85.0 x 56.5 AC250V 8A CE,ROHS
