業界初！直進フィーダの進化系、クロスドライブリニアフィーダ【CROSLER】。 高速で滑らかな搬送を実現します

最新テクノロジー 2024年超モノづくり部品大賞 クロスドライブ モデル 奨励賞受賞モデル シリーズ ｜ クロスドライブリニアフィーダ ｜ 直進フィーダの進化系 楕円振動の採用で 高速でなめらかな搬送を実現！

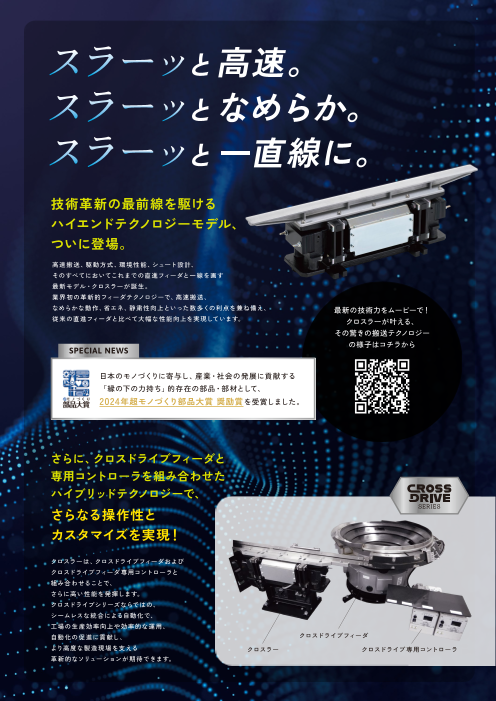

技術革新の最前線を駆ける ハイエンドテクノロジーモデル、 ついに登場。 高速搬 送、駆動方式、環境性能、シュート設 計、 そのすべてにおいてこれまでの直進フィーダと一線を画す 最新モデル・クロスラーが 誕生。 業 界 初の革 新的フィーダテクノロジーで、高速搬 送、 なめらかな動作、省エネ、静粛性向上といった数多くの利点を兼ね備え、 最新の技術力をムービーで！ 従 来の直進フィーダと比べて大幅な性能向上を実現しています。 クロスラーが叶える、 その驚きの搬送テクノロジー の様子はコチラから SPECIAL NEWS 日本のモノづくりに寄与し、産業・社会の発展に貢献する 「縁の下の力持ち」的存在の部品・部材として、 2024年超モノづくり部品大賞 奨励賞を受賞しました。 さらに、クロスドライブフィーダと 専用コントローラを組み合わせた ハイブリッドテクノロジーで、 さらなる操作性と カスタマイズを実現！ クロスラーは、クロスドライブフィーダおよび クロスドライブフィーダ 専用コントローラと 組み合わせることで、 さらに高い性能を発揮します。 クロスドライブシリーズならではの、 シームレスな統 合による自動化で、 工場の生 産効率向上や効率的な運 用、 自動化の促 進に貢献し、 クロスドライブフィーダ より高度な製 造現 場を支える クロスラー クロスドライブ 専用コントローラ 革 新的なソリューションが 期待できます。

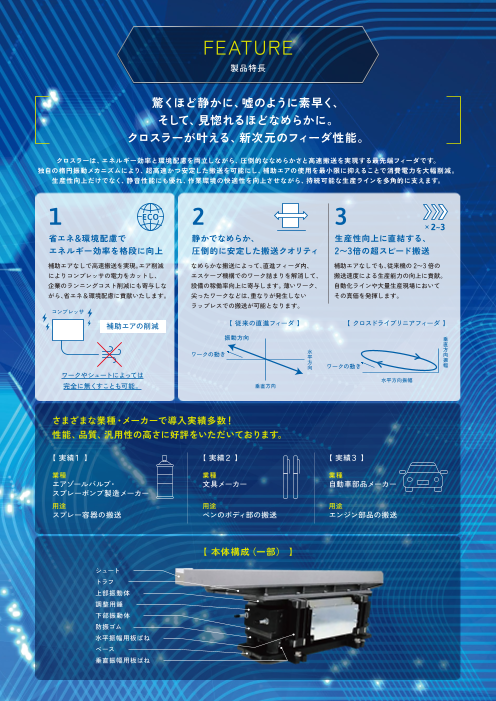

FEATURE 製品特長 驚くほど静かに、嘘のように素早く、 そして、見惚れるほどなめらかに。 クロスラーが叶える、新次元のフィーダ性能。 クロスラーは、エネルギー効率と環境配慮を両立しながら、圧倒的ななめらかさと高速搬送を実現する最先端フィーダです。 独自の楕円振動メカニズムにより、超高速かつ安定した搬送を可能にし、補助エアの使用を最小限に抑えることで消費電力を大幅削減。 生産性向上だけでなく、静音性能にも優れ、作業環境の快適性を向上させながら、持続可能な生産ラインを多角的に支えます。 1 2 3 2~3 省エネ&環境配慮で 静かでなめらか、 生産性向上に直結する、 エネルギー効率を格段に向上 圧倒的に安定した搬送クオリティ 2〜3倍の超スピード搬送 補助エアなしで高速搬送を実現。エア削減 なめらかな搬送によって、直進フィーダ内、 補助エアなしでも、従来機の 2〜3 倍の によりコンプレッサの電力をカットし、 エスケープ機構でのワーク詰まりを解消して、 搬送速度による生産能力の向上に貢献。 企業のランニングコスト削減にも寄与しな 設備の稼働率向上に寄与します。 薄いワーク、 自動化ラインや大量生産現場において がら、省エネ＆環境配慮に貢献いたします。 尖ったワークなどは、重なりが発生しない その真価を発揮します。 ラップレスでの搬送が可能となります。 コンプレッサ 補助エアの削減 【 従来の直進フィーダ 】 【 クロスドライブリニアフィーダ 】 振動方向 垂 直 水 方 ワークの動き 平 向 方 振 向 ワークの動き 幅 ワークやシュートによっては 水平方向振幅 完全に無くすことも可能。 垂直方向 さまざまな業種・メーカーで導入実績多数！ 性能、品質、汎用性の高さに好評をいただいております。 【 実績１ 】 【 実績２ 】 【 実績３ 】 業種 業種 業種 エアゾールバルブ・ 文具メーカー 自動車部品メーカー スプレーポンプ製造メーカー 用途 用途 用途 スプレー容器の搬送 ペンのボディ部の搬送 エンジン部品の搬送 【 本体構成（一部） 】 シュート トラフ 上部振動体 調整用錘 下部振動体 防振ゴム 水平振幅用板ばね ベース 垂直振幅用板ばね

EFFECTIVENESS 性能比較 生産能力の向上だけじゃない、あらゆる性能をアップデート！ フィーダテクノロジーはここまで進化した。 これがクロスラーによるフィーダ革命。 PROBLEM＆SOLUTION 従来機との比較とクロスラーでの改善点 駆動方式の変更 従来機との比較一覧 従来機 クロスラー 直進フィーダの高速搬送には 補助エアが必須。 従来 駆動方式は水平のみ。 駆動方式 水平振動 楕円振動 斜めに取付けた板ばねにより投げ上げ。 駆動用電磁石 単一 複数 駆動方式は水平と垂直の振動を 本体構造 簡単 複雑 合成させた楕円振動を採用。 クロスラー 補助エアなしでの高速搬送 高速搬送＆なめらか搬送 補助エアが必要 可※ ＆なめらかな搬送を実現。 ※ボウルフィーダからの乗り継ぎや切り出し部に補助エアが別途必要な場合もあります EFFECTIVENESS エネルギー効率・搬送品質・スピード・対応力の4つに驚異的な革新を！ 電気代・CO2排出量大幅カット！ エアレス、ラップレス、ノイズレス、 1 省エネ&環境性能アップ 2 3つのアップデートで、搬送品質を大幅改良 【 開発事例 常時補助エアの削減 】 年間電気代 従来機の問題点 搬送音 空気単価換算値（2022年次） 1.5円/m3 1,266,278円 従来機 DL30 空気-CO 2 換算係数 0.0586㎏/m3 67dB 56dB ノズル１本の空気消費量 230L/min 年間CO 2 排出量 総本数 4本 49,469kg 16%削減 ノズル4本の空気消費量 3,664L/min ラップ 1mm ブロー時間 常時 従来機では縦振幅が大きいので、ワークと天 使用時間　16時間稼働 960min/日 板のすき間を小さくすると進まず、大きくす 騒音ストレスを 年間稼働日 240日 大幅カットで るとラップ（重なり）してしまいます。クロス 軽減し 年間使用量 844,186m3/年 ラーは縦振幅の小さい楕円型の振動によっ 固定費の見直しに より良い職場環境 年間使用料 1,266,278円/年 てその問題を解決！ワークと天板のすき間 実行力を を 0.2mm に小さくできます。（当社実績値） を実現 CO 2 排出量 49,469㎏/年 ※各数値は参考値です。削減効果を定量的に保証するものではありません。 スピード３倍！ 4 さまざまなシュート形状、質量にも対応できる柔軟性 3 高速搬送による生産性向上 搬送速度 従来機の2〜3倍 両側に備えた錘枚数によって調整。 【 実績(搬送能力：ｍ/分) 】 最大18ｍ/分 5〜13kg、〜1000mmのシュートサイズに対応。 ■従来機　■クロスドライブリニアフィーダ DL30 20 能力UP 搬 15 適応外 送 15 速 シ 度 � 　 10 � 10 ト 適応内 あらゆるワーク あらゆるシュート 質 5 分 量 5 にも適応 での生産性を 　 0 適応外 シュート設計の 向上！ φ 金 樹 φ樹 φボ φ錠 0 自由度あり！ ×属 ×脂 脂 ト 剤 200 400 600 800 1000 ×ワ 片 片 ×ケ ×ル × � × × � キ シュート長さ　(mm） シ ス � � � プ ※当社従来機との比較です (kg) 10 3 30 14 42 25 17 35 2 50 8 1 M12 26 1.9 (m/ )

COMBINATION クロスドライブシリーズ製品紹介 クロスドライブシリーズとの組み合わせで、 もっと自由に、もっと使いやすく。 クロスラーの性能を最大化する、最強コンビネーション。 クロスドライブフィーダ クロスドライブフィーダ用コントローラ クロスドライブフィーダは水平型楕円振動 クロスドライブフィーダ専用に開発したコ による振幅と位相の調整で、高速搬送と低 ントローラ。水平振動と垂直振動をそれぞれ 騒音を実現しています。 個別に設定することができるので、ユーザの （搬送速度：MAX20ｍ/ 分） 設定の自由度が多いコントローラです。 また、振幅と位相の調整で踊りの少ないなめ また、専用のサポートソフト（PC ソフト）を らかで安定した搬送が可能となりました。 無償で提供しており、ソフト画面上に振動波 さらに、水平型板ばね機構によりコンパク 形を表示し、各種設定を行えるので、視覚的 トな形状を実現し、従来機との置換えが可 直観的に調整することができます。 能です。 クロスドライブフィーダ ※代表機種を一部抜粋して掲載します。 8-M6タップ×15 220 4-Ｍ10タップ通し P.C.D186 ザグリ∅15深さ10 6-∅9.5通し K-XD25M2 P.C.D400 電源ケーブル K-XD40F2 K-XD251M2 ∅530 ∅350 ∅2 30 電源ケーブル (63) 33°ボウル取付面 ボウル取付面 ∅420 365 -0.1 -0.5 電源ケーブル 電源ケーブル ∅336 ∅490 ※掲載以外の製品及び詳細については 　総合カタログをご参照ください クロスドライブフィーダ用コントローラ 115 2-φ5 品　番 制御機能 制御容量（A） 電源電圧（V） 適用本体 K-EDA46 12.5 90 K-EDA46 外部制御＋センサによるON・OFF制御＋運転指示 4＋2 200 XD25，XD40， DL30 品　番 K-EDA46 電 電圧 単相AC200～230V±10％ 源 周波数 50／60Hz共用 電圧 単相AC0～200V（1V単位） 出 周波数 30.0～200.0Hz（0.1Hz単位） 力 定格電流（駆動方式） 4＋2A（正弦波PWM） サービス電源 DC24V，150mA （2） 5 制御方式 マイコン式 （16） 142 外部制御入力 1点（NPN／PNPトランジスタ制御可，信号反転可） 定電圧機能 ±10％の電源電圧変動に対して，±3％以下の出力電圧変動 1） センサ入力 1点（NPN／PNPオープンコレクタ切換え）信号反転可 ON/OFFディレイ時間 各1点（ON：0.0～60.0秒可変，OFF：0.0～30.0秒可変） 制 御 リレー接点（AC250V/0.1A） 1a×2（運転中信号：1点，異常信号：1点） 出 力 Tr信号（DC30V/0.05A） 1a×3（ソレノイドバルブ制御：2点，アラーム：1点） その他の機能 パネルロック，パネル制御，過負荷，7segLEDによる各種データのモニタ 使用温度範囲 0～40℃ 保護機能 ソフトスタート／ストップ2），過負荷，短絡，F-Vカーブ 質量 約2kg 注1）出力電圧が60～170Vの間で設定された場合。 注2）最小設定時間の表示は0.0秒ですが，ソフトタイマの最小動作時間は約50msecとなります。 （37） ∅169 165 - 160 5 - 0 0 .. 01 55 141 30 45 240 (3) 220 28 43 260 35 295 (3) 15° 20° 11°

PRODUCT クロスラー（DL20/DL30） 製品仕様 K-DL20B2 K-DL30B2 10-M8ねじ深さ15 10-M6ねじ×15 15 130 130 130 130 20 80 80 80 80 最大1000 (600) 最大800 搬送方向 搬送方向 （424） 275 275 180 180 シュート シュート 4-ナット（白）Ｍ８ ベース板寸法図 4-六角穴付きボルトＭ８ 560 ベース寸法図（下面視） 50 460 438 20 25 360 20 15 125 310 12 100 360 127.5 155 110 190 品番 K-DL20B2 K-DL30B2 定格電圧（V） 200 水平 1.0 2.0 定格電流（A） 垂直 1.0 1.0 本体質量（kg） 30 50 水平 1.2 1.45 最大振幅（mm） 垂直 0.12 0.20 振動数（Hz） 85〜110 80〜120 最大シュート長さ（mm） 800 1000 搭載シュート質量（kg） 0.5〜5.0 5.0〜13.0 最大搬送速度（m/分） 12 18 適応コントローラ K-EDA46 精機 P2025002 （170） 124 （148） 160 70 77 22 126 10 64 18 110 160 (202) 160 190 100 (191) 100 10 31 160 80 35 150 200 ⇒
