Page1

スライド 1: ケーブルの選定 　チャート表

ケーブルの選定 仕様？ 特性？ 用途？ チャート表 可動部編 規格？ シールド？ 1
Page2

スライド 2: 　　　このシートの使い方

このシートの使い方 質問の答えを選んで進むと、用途に合った当社の 可動部ケーブルを選定いただけます 質問の答えをクリックするだけ！  ケーブル選定時に確認しておきたい項目のチェック 仕様？ 特性？ にもお使いいただけます。 用途？ 掲載品は当社ラインナップの一部です。  ご不明点はお気軽のご相談ください  カスタム対応も可能です 規格？ シールド？ 2
Page3

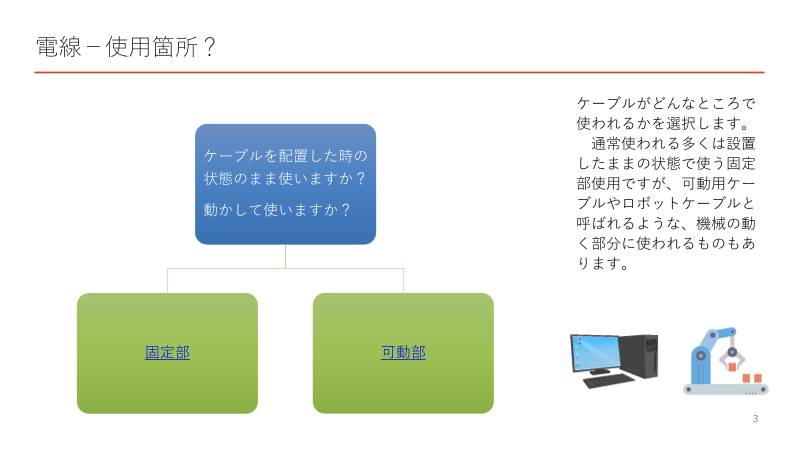

スライド 3: 電線－使用箇所？

電線－使用箇所？ ケーブルがどんなところで 使われるかを選択します。 通常使われる多くは設置 ケーブルを配置した時の したままの状態で使う固定 状態のまま使いますか？ 部使用ですが、可動用ケー 動かして使いますか？ ブルやロボットケーブルと 呼ばれるような、機械の動 く部分に使われるものもあ ります。 固定部 可動部 固定部 可動部 3
Page4

スライド 4: 電線－可動部－用途？

ひとつ前の 電線－可動部－用途？ 選択に戻る どのように使う電線かを 選択します。 通信用は電話やコン 電線は電力供給用 ピュータ、モーター等 ですか？ 電子機器の制御などに使 通信用ですか？ 用します。 電源用は送電や電子機器、 大型機械への電力を供給 するためのものです。 通信用 電源用 どちらか 通信用 電源用 どちらか わからない ケーブル ケーブル ケーブル ケーブル わからない 4
Page5

スライド 5: 電線－可動部－通信用－サイズ？

ひとつ前の 電線－可動部－通信用－サイズ？ 選択に戻る ＡＷＧサイズとは 電線の導体の太さ（断面積） を表しています。ＵＬ規格で 認定されている表記です。 AWGサイズを 数字が小さいほど、断面積は 教えてください 大きく（太く）なります。 同じように断面積を表す単位 として「SQ」、「㎟」があり ます。こちらは数字が小さい ほど細くなります。 AWG23 AWG28 AWG26 AWG23 AWG28 AWG26 （LAN） （LAN） 5
Page6

スライド 6: 電線－可動部－電源用－規格？

ひとつ前の 電線－可動部－電源用－規格？ 選択に戻る 規格 ケーブルまたはケーブルを組 必要な規格を 込んだ製品を海外で使用する 場合は、その国に対応した規 教えてください 格が必要とされることがあり ます アメリカのＵＬ規格などが有 名です。 そのほか 中国のＣＣＣ、欧 州のＣＥマーキング等があり 国内規格 ＵＬ規格 ます ＵＬ以外の Ｌ以外の 国内規格 ＵＬ規格 海外規格 外規格 （＜PS＞E ） (UL・c-UL （UL・c-UL・ ・CL3) CCC・CE） 6
Page7

スライド 7: 製品のご紹介

製品のご紹介 次のページからは アペルザ掲載中のカタログをご紹介します。 詳しい内容は から カタログをダウンロードしてご覧ください。 7
Page8

スライド 8: 電線－可動部－通信用－AWG28　対応製品　

ひひととつつ前前のに 電線－可動部－通信用－AWG28 対応製品 選択もにどもるどる センサー機器用の可動部ケーブルが超耐久へ進化！ 高機能ロボットケーブル 『超耐久可動用センサーケーブル』 『ＲＢＤ』シリーズ ペア撚りタイプ 特徴 特徴 ・ＡＷＧ28と細径ながら ・耐ノイズのペア撚り仕様 当社従来のセンサーケーブルと ・耐ノイズのシールド仕様 比較し、耐屈曲性能が30倍向上 ・ＵＬ20276取得 使用例 ・特殊設計で屈曲・捻回に強い ・センサー機器の可動部 ・AWG26以外のラインナップも有 の検索バーから の検索バーから の検索バーから 金子コード 可動部用センサー 金子コード ＲＢＤ 8 と、検索ください とと、、検検索索くくだだささいい
Page9

スライド 9: 電線－可動部－通信用－AWG26　対応製品

ひとつ前の 電線－可動部－通信用－AWG26 対応製品 選択にもどる 高屈曲 シールド付 ツイストペア 多心ケーブル 『SPMC-SR』 シリーズ 特徴 ・AWG26 ・ツイストペア構造のため、耐ノイズ及び信号特性が良好 ・シースには耐熱・耐油性ＰＶＣを使用 用途 ・ロボット・工作機械等の可動部用 の検索バーから 金子コード ＳＰＭＣ－ＳＲ と、検索ください 9
Page10

スライド 10: 電線－可動部－通信用－ＬＡＮケーブル　

ひとつ前の 電線－可動部－通信用－ＬＡＮケーブル 選択に戻る 動きに強いLANケーブル ついに登場！ 『可動用ＬＡＮケーブル』 特徴 ・可動したのちにも、通信特性を保つことが可能 ・極細線導体で、柔軟性、耐屈曲性を実現 用途 ・ロボット・ＦＡの可動部に最適 の検索バーから 金子コード 可動部ＬＡＮ と、検索ください 10
Page11

スライド 11: 電線－可動部－電源用－国内規格　対応製品　

ひとつ前の 電線－可動部－電源用－国内規格 対応製品 選択に戻る <PS>E 対応 耐屈曲電源ケーブル 『ＶＣＴＦ（ＲＯ）』 特徴 ・0.3㎟から3.5㎟のライナップ ・0.75㎟～3.5㎟は電気用品安全法に適合 ・耐ノイズのシールド付きも制作可能 ・耐油性ＰＶＣを採用で工場環境にも強い 用途 ・工作機械等の可動部への配線 左記以外のＰＳ＜Ｅ>取得 電源ケーブル 『VCTFU(RO）』・・・PSEとUL（12ページへ） の検索バーから 『VCTFU(ROS)』・・・PSEとUL（12ページへ） 『K-POWER ROBO』・ PSEと各国規格（13ページへ） 『K-POWER ROBO(O)』PSEと各国規格（13ページへ） 金子コード ＶＣＴＦ（ＲＯ） 、 11 と、検索ください
Page12

スライド 12: 電線－可動部－電源用－ＵＬ規格　対応製品　

ひとつ前の 電線－可動部－電源用－ＵＬ規格 対応製品 選択に戻る VCTF なのに 可動部用。ＶＣＴＦ なのに 海外規格取得。 『ＶＣＴＦＵ（ＲＯ）』 特徴 ・ＵＬ規格対応 ・耐ノイズのシールド付きも制作可能 ・耐油性ＰＶＣを採用で工場環境にも強い 用途 ・工作機械等の可動部への配線 の検索バーから 金子コード ＶＣＴＦＵ（ＲＯ） と、検索ください 12
Page13

スライド 13: 電線－可動部－電源用－各種海外規格　対応製品

ひとつ前の 電線－可動部－電源用－各種海外規格 対応製品 選択に戻る これひとつで各国の規格に対応！ 『K-POWER ROBO(OS)』 特徴 ・日本 ：<PS>E ・中国 ：ＣＣＣ ・欧州 ：CEマーキング ・米国 ：ＵＬ ・カナダ：c-ULの各国の規格に対応 用途 ・世界各国の安全規格に適合。海外輸出用の機械配線に最適 の検索バーから 金子コード K-POWER と、検索ください 13
Page14

スライド 14: 電線－可動部－

？？？ はじめに 電線－可動部－ もどる なにを選んだかいいかわからないときには 『ロボットケーブル特集』 や 『電源ケーブル特集』 特徴 ・当社のロボットケーブル、電源ケーブルを シリーズでご紹介 の検索バーから 金子コード ロボットケーブル特集 金子コード 電源ケーブル特集 と 検索ください 14
Page15

スライド 15: 固定部用ケーブル　　

はじめに 固定部用ケーブル もどる 「固定部用」ケーブルは、本資料ではご紹介できておりませんが、 アペルザカタログ内の当社ページから 各シリーズの詳細をご覧いただけます。 製品ｼﾘｰｽﾞ名 通信用 電源用 シールド ＵＬ AWG26 AWG28 PMC 〇 〇 SPMC 〇 〇 〇 SPMCU 〇 〇 〇 〇 MSCKF 〇 〇 〇 〇 NHSCKF 〇 〇 〇 〇 ｾﾝｻｰｹｰﾌﾞﾙ 〇 〇 K-POWER 〇 〇 K-POWER(S) 〇 〇 〇 の検索バーから 各シリーズ名で検索ください 15
Page16

スライド 16: どの選択肢にも該当しなかった方

はじめに どの選択肢にも該当しなかった方 もどる 貴方だけの カスタムケーブル をつくりませんか？ 当社のカタログに記載されているケーブルだけでなく、 特注仕様のケーブルも作成いたします。 どうぞお問い合わせください。 16
