2026.06 ［機器・装置・システム・工事］ 総合カタログ 安全遮断技術SITSに対応した分離器内蔵SPD 新分離器内蔵・電源用 クラスⅡSPD AFD-Tシリーズ プロユースの高性能をどこでもだれでも簡単に 電源・通信用SPD サンダーブロッカーPro 特約店 ホームページ www.sdn.co.jp ／ お問い合わせメール info@sdn.co.jp 本 社 〒130-8543 東 京 都 墨 田 区 太 平 4 丁 目 3 番 8 号 ☎03（5819）8373 テクノセンタ 〒263-0002 千 葉 市 稲 毛 区 山 王 町 3 6 5 番 地 ☎043（422）2111 S Cセンタ 〒136-0071 東京都江東区亀戸一丁目4番 2号　SCビル ☎03（3637）7771 北海道支店 〒060-0041 札幌市中央区大通東二丁目3番1号 第36桂和ビル ☎011（271）6701 東 北 支 店 〒980-0803 仙台市青葉区国分町1-7-18東洋ワークビル ☎022（222）1401 名古屋支店 〒461-0004 名古屋市東区葵3丁目23番3号 第14オーシャンビル ☎052（936）3311 北 陸 支 店 〒930-0083 富山市総曲輪1丁目7番15号 日本生命富山総曲輪ビル ☎076（431）2011 大 阪 支 店 〒530-0003 大阪市北区堂島1丁目5番17号 堂島グランドビル ☎06（6345）3221 中 国 支 店 〒730-0051 広島市中区大手町3丁目7番2号 あいおいニッセイ同和損保 広島大手町ビル ☎082（246）5711 四 国 支 店 〒760-0023 高松市寿町1丁目1番12号 パシフィックシティ高松ビル ☎087（821）9231 警報接点、状態表示付 九 州 支 店 〒810-0004 福岡市中央区渡辺通2丁目1番82号電気ビル ☎092（731）0373 コネクタ接続タイプのハイエンドモデル ●こ のカタログに記載された社名および商品名などは、それぞれ各社の商標または登録商標です。 沖 縄 支 店 〒900-0015 那 覇 市 久 茂 地 1丁目 2 番 2 5 号 G 7ビ ル ☎098（869）0215 ●こ のカタログに掲載の製品は、印刷の都合上、実物とは色が多少異なることがございますので、あらかじめご了承ください。 ● 製品改良のため、仕様は予告なしに変更することがございます。 装置・機器用SPD 工 場 成 田 ・ 大 阪 ● 製品、サービス等の詳細については、弊社もしくは代理店の営業担当者にご相談ください。 ACMシリーズ

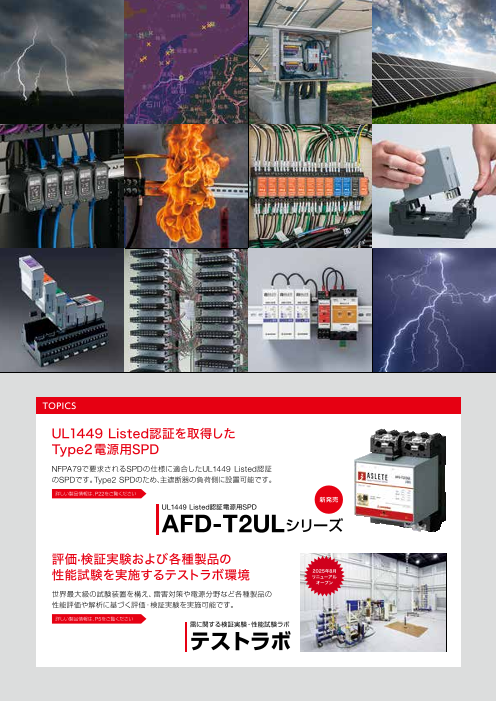

TOPICS UL1449 Listed認証を取得した Type2電源用SPD NFPA79で要求されるSPDの仕様に適合したUL1449 Listed認証 のSPDです。Type2 SPDのため、主遮断器の負荷側に設置可能です。 詳しい製品情報は、P22をご覧ください 新発売 UL1449 Listed認証電源用SPD AFD-T2ULシリーズ 評価·検証実験および各種製品の 性能試験を実施するテストラボ環境 2025年8月 リニューアル オープン 世界最大級の試験装置を構え、雷害対策や電源分野など各種製品の 性能評価や解析に基づく評価・検証実験を実施可能です。 詳しい製品情報は、P5をご覧ください 雷に関する検証実験・性能試験ラボ テストラボ

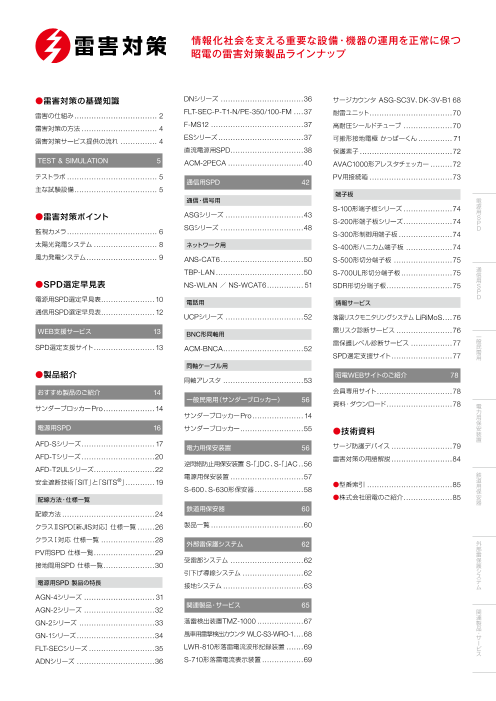

情報化社会を支える重要な設備・機器の運用を正常に保つ 昭電の雷害対策製品ラインナップ ●雷害対策の基礎知識 DNシリーズ ..................................36 サージカウンタ ASG-SC3V、DK-3V-B1 68 雷害の仕組み .................................. 2 FLT-SEC-P-T1-N/PE-350/100-FM ....37 耐雷ユニット ..................................70 雷害対策の方法 ............................... 4 F-MS12 ......................................37 高耐圧シールドチューブ ....................70 雷害対策サービス提供の流れ ESシリーズ ............... 4 ...................................37 可搬形接地電極 かっぱーくん .............. 71 直流電源用SPD ..............................38 保護素子 ......................................72 TEST & SIMULATION 5 ACM-2PECA ...............................40 AVAC1000形アレスタチェッカー .........72 テストラボ ..................................... 5 PV用接続箱 ..................................73 通信用SPD 42 主な試験設備 .................................. 5 端子板 通信・信号用 電 S-100形端子板シリーズ ....................74 源 ●雷害対策ポイント ASGシリーズ ................................43 用 S S-200形端子板シリーズ ....................74 P 監視カメラ ..................................... 6 SGシリーズ ..................................48 D S-300形制御用端子板 ......................74 太陽光発電システム .......................... 8 ネットワーク用 S-400形ハニカム端子板 ...................74 風力発電システム ............................. 9 ANS-CAT6 ..................................50 S-500形切分端子板 ........................75 TBP-LAN ....................................50 S-700UL形切分端子板 .....................75 通 信 ●SPD選定早見表 用 NS-WLAN ／ NS-WCAT6 ............... 51 SDR形切分端子板 ...........................75 S P 電源用SPD選定早見表 ...................... 10 D 電話用 情報サービス 通信用SPD選定早見表...................... 12 UCPシリーズ ................................52 落雷リスクモニタリングシステム LiRiMoS ....76 WEB支援サービス 13 BNC形同軸用 雷リスク診断サービス .......................76 一 雷保護レベル診断サービス .................77 般 SPD選定支援サイト ......................... 13 ACM-BNCA .................................52 民 SPD選定支援サイト .........................77 需 用 同軸ケーブル用 ●製品紹介 昭電WEBサイトのご紹介 78 同軸アレスタ .................................53 おすすめ製品のご紹介 14 会員専用サイト ...............................78 一般民需用（サンダーブロッカー） 56 サンダーブロッカー 資料・ダウンロード ...........................78 Pro ..................... 14 電 サンダーブロッカーPro ..................... 14 力 用 保 電源用SPD 16 サンダーブロッカー ..........................55 ●技術資料 安 装 置 AFD-Sシリーズ .............................. 17 電力用保安装置 56 サージ防護デバイス .........................79 AFD-Tシリーズ ..............................20 雷害対策の用語解説 .........................84 逆閃絡防止用保安装置 S-｢｣DC、S-｢｣AC ..56 AFD-T2ULシリーズ.........................22 安全遮断技術「SIT」と「SITS® 電源用保安装置 ..............................57 鉄 」 ............ 19 ●型番索引 道 ...................................85 S-600、S-630形保安器 ....................58 用 保 配線方法・仕様一覧 ●株式会社昭電のご紹介 ....................85 安 器 鉄道用保安器 60 配線方法 ......................................24 クラスⅡSPD［新JIS対応］ 仕様一覧 .......26 製品一覧 ......................................60 クラスⅠ対応 仕様一覧 ......................28 外部雷保護システム 62 外 PV用SPD 仕様一覧 .........................29 部 雷 受雷部システム ..............................62 保 接地間用SPD 仕様一覧 .....................30 護 引下げ導線システム .........................62 シ ス 電源用SPD 製品の特長 接地システム テ .................................63 ム AGN-4シリーズ ............................. 31 関連製品・サービス 65 AGN-2シリーズ .............................32 関 GN-2シリーズ ...............................33 落雷検出装置TMZ-1000 ...................67 連 製 品 GN-1シリーズ ................................34 風車用雷撃検出カウンタ WLC-S3-WRO-1 ....68 ・ サ FLT-SECシリーズ ...........................35 LWR-810形落雷電流波形記録装置 .......69 ー ビ ス ADNシリーズ ................................36 S-710形落雷電流表示装置 .................69

雷害対策の基礎知識 雷害の仕組みと対策方法 落雷は、企業や家庭に深刻な被害をもたらします。特に企業にとっては、建物や生命はもちろん、電子機器などの設備や生産ラインなど に与える影響は甚大であると容易に予想されます。雷被害に備えるためには、その被害の発生原因に応じた対策をとる必要があります。 雷が発生するしくみから対策の必要性、そして対策方法までを、長年にわたる雷害対策の経験とノウハウに基づいてご紹介します。 雷害の仕組み 雷害対策に取り組むうえで、これだけは知っておきたい雷に関する基礎知識をご紹介します。 ●雷について 大気の気流や気圧の差から雷が発生 雷の種類として、真夏の熱い日射が地表面 付近の空気を熱し、上昇気流となって発生 する「熱雷」、大気の冷気団と暖気団とが接 触する境界線に添って発生する「界雷」、低 気圧や台風の中心付近などの上昇気流の活 乾いた 湿った 発なところに発生する「渦雷」の3種類に大 空気 空気 きく分けられます。 寒気 熱気 暖気 熱雷 界雷 渦雷 ●雷雲と雷 落雷は雲から地表への放電現象 雲の中の電界が変化して電荷が分離し、上方にプラス電荷、下方にマイナス 電荷がたまった雲が、「雷雲」となります。この雷雲のマイナス電荷から地表 のプラス電荷に向けて放電される現象が「落雷」すなわち雷雲電荷と地表の 電荷が中和する現象です。 2

雷害対策の基礎知識 ●雷撃の種類 雷撃の種類に応じた雷害対策を！ 建物などを落雷被害から守るためには、受雷部（避雷針）などから構成される「外部雷保護システム」が有効ですが、電源線や通信線を伝って侵入し てくる誘導雷には、対象物を保護するSPDの設置が必要になります。 直撃雷 誘導雷 逆流雷 一般的な落雷で、雷放電による電流の大部分 電源線・通信線やアンテナなどに雷電流から 建造物への雷撃時、接地抵抗が十分低くない が人体や建築物・樹木などを通過します。人 の電磁誘導によって発生する高電圧で、機器 と、電源を供給している電源線及び通信線へ 命を奪う、機械設備を破壊する、火災を発生 の破壊を引き起こします。 雷電流の一部が逆流雷として流出します。山 させるなど、甚大な被害を引き起こします。 頂負荷供給配電線で被害が多く生じます。 対策 対策 対策 建築物やその近隣に雷保護設備（雷保護システ 磁気遮蔽する。 雷撃場所の接地抵抗値を低減する。 ムなど）を設置する。受雷設備の接地抵抗値は 対象物にSPDを設置する。 耐雷トランスやクラスⅠSPDを設置する。 極力低くする。 ●落雷による被害の種類 ●雷サージとは？ 被害拡大につながりやすい誘導雷の落雷 雷サージが電子機器を破壊 直撃雷や誘導雷は、人命や建物損傷 直撃雷や近隣からの誘導雷の発生に などの被害だけでなく、停電や列車 よって巨大なエネルギーを持つ過度 の運休など、社会的な大きな二次被 な異常電圧・電流が電源設備や通信 害を引き起こしかねません。また、建 回線に侵入し、機器損傷が発生します。 物内に誘導雷が侵入して、サーバや この過渡的な異常電圧・電流を雷サー 周辺機器、ケーブルなど、システム構 ジと呼びます。 成要素が落雷被害を受けると、機器 の破損のみならずサーバ内のシステ ムやデータを喪失するなど、事業継 続に関わる場合もあり、企業にとって重大な損害を与える要因になり ●等電位ボンディング ます。 落雷により発生するさまざまな過電圧を制限する 建物内の各機器は通信または電源線 ● 等によって接続されてシステムが構築 SPD（サージ防護デバイス）とは？ されています。システムの雷害対策で 過電圧・過電流を安全に放出 最も重要なのは、落雷により発生する 雷サージから電源設備や通信設備を 様々な過電圧を制限する「等電位ボン 保護するために、これら保護対象機器 ディング」です。建物内の金属部分を の電源または通信回線引込部に設置 原則としてボンディング用導体で直接 する機器です。従来、保安器や避雷器 接続し、接地システムと結合して電位 などと呼ばれていたものです。 差が極力発生しないようにするものです。直接接続できない電源線や 通信線などに対して、適切なSPDを介してボンディングすることも等 電位ボンディングに含まれます。 3

雷害対策の基礎知識 雷害対策の方法 雷害を防ぐ手法は、建物自体を直撃雷から守る「雷保護システム」と、施設内部に流れた雷サージ（異常電圧・電流）から機器を 守る「サージ防護デバイス」に分けられます。 雷保護システム サージ防護デバイス 雷撃を捕捉し、雷電流を安全に大地へ放流する方法 SPDを用いて雷サージの機器への侵入を防護する方法 雷撃によって生ずる火災や建物の破損、人身への傷害を守る目的で、 オフィスや家庭など、身の回りに増えた電子機器。これらの機器に、落 高さ20メートルをこえる建築物※1には雷保護システムを設置するこ 雷の影響で過電圧・過電流が侵入すると機器やその中のデータが一 とが法的に義務づけられています※2。受雷部、引下げ導線、接地システ 瞬で破壊されます。雷害から機器等を守るには、対象となる機器と雷 ムを組みあわせて設置し、被雷した際、雷電流を安全に大地へ導くこ サージの侵入ルートに合ったSPDを設置し、雷サージを安全に放流し とが必要です。 なければなりません。ここでは「、サンダーブロッカーシリーズ」を例に ※1： 建築物の構造基準はJISに定める構造 サージ防護のメカニズムをご紹介します。 ※2： 建築基準法 第33条 避雷設備、建築基準法施行例 第三節 避雷設備 第129条の14　 第129条の15。他に危険物には消防法で設置の義務有り。 逃げ場のない過電圧が情報電子機器を一瞬で破壊! 雷保護の方法 雷が近くに落ちると巨大なエネルギーがオフィスや家庭の電源や通 雷保護設備への雷撃に対する保護角は、建築物の規模・高さ、周辺の地 信回線に侵入して、「雷サージ」という過電圧になります。電源、通信 形、建築物・樹木などの有無、雷電流の大きさなどの要因で変化します。 回線両方につながっ 雷 雷 例えば、高い建築物に受雷部を設置する際の雷保護方法には「保護角 た情報電子機器は雷 による方法」と「回転球体法」「、メッシュ法」があり、これらを単独ある サージの通路に位置 いは複合して適用しています。 するため、電源と通信 通信線 電源線 ■ この考え方は、IEC（国際電気標準会議）の専門委員会TC 81においても基本的に確立さ 回線との間で電位差 雷 雷 れており、2003年7月にはJIS化（IEC61024）されています。 ■ JIS A 4201：1992「建築物等の避雷設備（避雷針）」での保護角45°（危険物取扱場所）ま が生じ、一瞬のうちに たは60°（一般の高さ20mを超える建築物）という値は一般建築物における設計上の目安 であり、被害データ上完全な保護効果が期待できるとは限りません。 破壊されます。 電話会社の保安器 通信線 電源線 侵入した雷サージは内部回路を通って放流！ サンダーブロッカーを設置す電る話と会社、の電保源安ま器たは通信回線から侵入した 雷サージは、サンダーブロッカーの内部を通過し、それぞれの出口と 保護角45° なる電源・通信回線へ放出雷されます。雷の通過経路になりやすい通雷信 　　または60° 機器に安全な「逃げ道」を用意することで、大切な機器とデータを過 受雷部 受雷部 電圧・過電流から安全に保護します。雷サージ侵入時も電源を切らず にそのまま機器を使 通信線 電源線 放電距離 雷 雷 用することができ、サ 非保護 範囲 ンダーブロッカー自 電話会社の保安器 サンダーブロッカー 体も繰り返し使用で 通信線 電源線 きます。 保護角による方法 回転球体法 電話会社の保安器 サンダーブロッカー （前JISによる保護角） （現JIS） 雷害対策サービス提供の流れ 昭電では、調査・診断から設計、工事、保守まで総合的な雷保護システムを提供いたします。 STEP 現状調査と診断 STEP 立案・設計 STEP 施工・検証チェック STEP 保守契約 1 お客様にヒアリング 2 診断結果により雷害 3 工程表に基づき工事・ 4 正常稼働を確認し、 しながら診断 対策プランをご提案 チェックし状況を確認 細部の変更にも対応 ●建築物の構造・高さなど　 ●対策範囲　●スケジュール ● 実施工程表の作成 ● メンテナンス ●電気設備　●通信回線 ●対策方法　●対策費用 ● 対策基準書（施工要領書、施工方 ● 定期チェック ●接地システム 法、施工作業指示図）の作成 ●電子機器への電源供給システム ●作業届　●品質検査 ●数量検査 ●完了報告 4

雷害対策の基礎知識 TEST & SIMULATION 昭電では、各種試験装置により机上設計では得られない現象を計測して製品を開発。さらに、製品出荷のための性能検査を行っています。 ■テストラボ 雷害対策の解析に基づき、評価·検証実験及び 各種製品の性能試験を実施するテストラボ環境 世界最大級の「雷インパルス電流発生装置」や「雷インパルス 電圧発生装置」「短絡電流試験装置」などの試験設備を備え、 2025年8月 雷害対策製品や電源装置など各種製品の性能評価や解析に リニューアル 基づく評価・検証実験を手がけるテストラボ環境です。 オープン ■主な試験設備 雷インパルス電流発生装置 雷インパルス電圧発生装置 短絡電流試験装置 建物への直撃雷で流入が想定される最大電 最大120万Vの雷インパルス電圧を発生させ、 JIS C 5381-11:2014に対応し、電源に接続 流200kA（10/350μs 360kJ）を発生させる そのサージの影響を測定可能な国内トップ するさまざまな機器（電源用SPD、電源装置、 ことが可能な世界最大級の雷インパルス電流 クラスの雷インパルス電圧発生装置です。直 分電盤等）の安全性を評価するための試験 発生装置。各種保安装置の限界性能の評価・ 撃雷や誘導電圧から人や通信機器を保護す 装置です。短絡事故の模擬が可能になり、製品 シミュレーションを行います。 るため、SPDのシミュレーションを行います。 開発に活用されます。 5

ここが 危ない！ 雷害対策ポイント システム別の雷害対策例 監視カメラの雷害対策 同軸ケーブル（BNCコネクタ）または LANケーブルで接続する 監視カメラ、ネットワークカメラの雷サージ対策に 監視カメラは、防災や防犯の観点から屋内外さまざまな環境への設置が一般 化し、それとともに落雷による被害件数が増加しています。昭電は、雷害対策 のみならずネットワーク機器にも豊富な実績をもち、監視カメラネットワーク のシステム構成ごとに最適な対策方法をご提案しております。 監視カメラの雷害対策方法 「共通接地化」と「SPD」で ❶共通接地化 ❷バイパス回路構築 雷サージを上手に逃す 保護対象機器とSPDの接地をできる限り最短かつ直線で 保護対象機器が破壊する前にSPDを動作させ、 接続機器を雷被害から護るには、過電圧・過電流 共通接地とし、接地電位の等電位化を図る 安全に接地に向かって流すことのできる回路を構成 が発生しても、雷サージを機器に侵入させないよ 監視カメラ 監視カメラ うな対策が必要です。そのための対策が、「共通接 通信線 通信用 通信線 通信用 電源用 D SPD SPD 電源線 SP 地化」と「SPD」です。共通接地化により接地電位 雷サージ の等電位化を図り、また 雷サージ用のバイパス 共通接地線 共通接地線 回路を構築することで過電圧・過電流を上手に逃 雷サージ し、雷の影響が機器に及ばないようにします。 SPD用接地取得のコツ SPD接地はカメラ固定用金属ポール柱など LANケーブル LANケーブル に接続 SPD 障害 SPD 雷サージの流れ 雷サージの流れ 新たに接地棒を打込んでSPD用接地極を設ける のではなく、SPD接地はカメラが固定されてい 屋外監視 屋外監視 SPD接地E2に雷電流が流れることで カメラ カメラ E2の接地電位が上昇し、E1との間に る金属ポール柱や門扉、フェンスなどに接続すれ 金 金 電位差が発生し、E2～E1に向かって 属 属 雷電流が流れ、カメラを破壊する。 ば屋外カメラを保護することが可能です。逆に ポ ポ ー ー ル ル 新の接地極を設けた場合は、金属ポール柱や門 扉、フェンスなどとは別接地になってしまうので、 E1 E1 E2 SPDの効果を十分発揮させることができません。 主な対策製品 BNC形同軸用SPD ACM-BNCA P52 電源コンセント用SPD TBP-2PE P14 監視カメラなどの機器を 電源ケーブルより侵入する雷から機器を保護 雷から保護するBNC形同軸用SPD 電源ケーブルより侵入する雷からコンセント接続機器 同軸ケーブルより侵入する雷から監視カメラなどの を保護する製品で、本製品を接続するだけでOAタップ 機器を保護する製品で、本製品を接続するだけで同軸 に接続する全ての機器を雷から保護します。 ケーブルに接続する各機器を雷から保護します。 LAN用SPD TBP-LAN P14 P50 LAN用SPD（屋外用） NS-WLAN P51 PC､監視カメラ､情報通信機器を保護する 屋外用CAT6対応SPD LAN用SPD ネットワークカメラ、LANの雷保護に適した屋外用 雷の侵入が想定されるLANケーブルと、機器側のLAN SPDで、屋外監視カメラの直近に設置可能です。CAT6 ケーブルを本製品に接続するだけで、パソコン、監視カ 対応で､10BASE-T､100BASE-TX､1000BASE- メラ、各種情報通信機器を雷から保護します。 T､1000BASE-TXに対応。 6

監視カメラの雷害対策事例 ■ LAN対応カメラ 屋外 屋外カメラと建物内機器との 建物A 室内 モニタ 間の接地間電位差対策に レコーダ SPDを導入 建物内 LAN用SPD 監視カメラ LAN用SPD （屋外用） TBP-LAN CAT6 近距離屋外 同軸用SPD 遠距離屋外 電源用 NS-W SPD 監視カメラ ACM-BNCA 監視カメラ TBP-2PE LANケーブル カメラ側 高圧受電盤 LAN/同軸 コンバータ 金 金 AC AC100V 属 属 6000V 電源ケーブル HUB 同軸用SPD ACM-BNCA ポ ポ ー 雷サージ ー 同軸ケーブル（アナログ信号） ル ル レシーバ側 LAN/同軸 コンバータ 同軸用SPD 建物B ACM-BNCA 建物内 監視カメラ 室内 カメラ側 LAN/同軸 コンバータ 雷サージ 雷サージ 低圧 B種接地 躯体接地へ ■ 光ファイバ配線 画像信号回線が 屋外 建物A 室内 光ファイバ化されていても モニタ 電源用SPD 雷対策は必要です TBP-2PE レコーダ 高圧受電盤 AC100V 電源ケーブル AC100V電源ケーブル AC 6000V 雷サージ LANケーブル HUB 電源用SPD TBP-2PE 遠距離屋外 監視カメラ 光 /LAN 光 /LAN コンバータ 光ファイバケーブル コンバータ 雷サージ 金 属 ポ ー ル 低圧 B種接地 躯体接地へ ■ ハイビジョン対応 屋外 電源用SPDと、4K,8Kに 建物A 室内 電源用SPD 同軸用SPD 同軸用SPD 対応する同軸用SPDを導入 TBP-2PE AC100V電源ケーブル ACM-BNCA ACM-BNCA HD-SDI 高圧 カメラ 受電盤 AC100V 3C-2V、5C-2V 電源ケーブル 同軸ケーブル モニタ レコーダ AC HD-SDI 6000V 雷サージ ケーブル 金 雷サージ 属 ポ ー 低圧 B種接地 躯体接地へ ル 電源用SPD 同軸用SPD 同軸用SPD TBP-2PE AC100V電源ケーブル HD- 高圧 ACM-BNCA ACM-BNCA SDI カメラ 受電盤 AC100V 3C-2V、5C-2V 電源ケーブル 同軸ケーブル モニタ HD-SDI-HDMI AC HDMI コンバータ 6000V 雷サージ ケーブル 金 雷サージ 属 ポ ー 低圧 B種接地 躯体接地へ ル WEBサイト「雷害対策ポイント」 ページ 各種保護対象システム別の www.sdn.co.jp/products/lightn/point/ 雷害対策ポイントや対策製品をご紹介 7

ここが 危ない！ 雷害対策ポイント システム別の雷害対策例 太陽光発電システム 屋外に露出する太陽光発電システムを雷害から守る 太陽光発電システムは、直流系統のPVアレイ や接続箱、パワーコンディショナー（PCS）、交 流系統の受変電設備、さらに通信系統におけ る各種制御装置などから構成されています。 避雷針 規模や対象に合ったSPDを設置する必要が 避雷針 あります。 引下げ 導線 DC 引下げ 導線 DC DC 接続箱 PV用SPD 接続箱 PV用SPD 深埋設絶縁 DC 接続箱 PV用SPD 独立接地 深埋設絶縁 DC 独立接地 集電盤 パワーコンディショナー PV用SPD シェルタ（パッケージシステム） AC 接地 受変電設備 通信用 SPD 電源用SPD 気象観測装置 通信用 光配線盤 SPD 通信用SPD 情報処理システム AC 通信用SPD 電源用SPD 表示盤 シェルタ 監視カメラ 通信用 クロージャ SPD 通信 通信用SPD 通信用SPD 通信用SPD トラップ式 フェンスセンサ 大規模太陽光発電システムの構成例 シェルタ（パッケージシステム） ASG P43 計測・表示装置 SG P48 通信線 接続箱 日射計・気温計 ASG、 ASG、 ASG、 DC線 SG SG SG ボンディング用 PCS バー AC線 または SPD 分離器 ー AC線 AFD-T ～ 受変電設備へ PVアレイ SPD 分離器 ボンディング用バー DN P36 ボンディング導体 ASG、SG 通信線 ADN AFD-T P36 P20 日射計・気温計 接続箱 ボンディング用バー DC線 SPD または 分離器 情報処理システムへ TBP-LAN PVアレイ P50 監視カメラ ボンディング用 バー DN ボンディング導体 8 ▼ ▼ ▼ ▼ ▼ ▼

風力発電システム 構造上被害を受けやすい風力発電を雷害から護る 高建造物で上下間にケーブルが敷設される風 力発電設備には、雷被害が集中して発生しま す。安定的な運用のために、適切な雷害対策を ご提案します。 電源 発電機 航空障害灯 制御装置 通信用SPD 電源用SPD 航空障害灯 電源用SPD 電源用SPD 通信用SPD 火災報知器中継盤 落雷検出装置 通信用SPD 電源用SPD TMZ-1000 通信用SPD 電源用 SPD 通信用SPD 変電設備 電源設備 管理施設 自治体の 回線 接地 風力発電システムの構成例 航空障害灯 室内照明 発電機 電源 制御 装置 管理施設 ASG、 SG ASG、 ASG P43 AFD-T AFD-T SG SG P48 P20 通信設備 航空障害灯 自治体の回線 ASG、 SG AFD-T 火災受信盤 ASG、 SG 火災 報知器 中継盤 ASG、 ASG、 AFD-T AFD-T SG AFD-T SG 変電設備 クラスⅠSPD 落雷検出装置 TMZ-1000 電源設備 P67 クラスⅠSPD 接地 接地 接地 ※各接地の接続をご推奨します。 9 ▼ ▼ ▼ ▼

SPD選定早見表 ■電源用SPD選定早見表 タイプ 試験クラス 主な仕様、回路方式 機構、構造、方式 その他 掲載ページ 分類 適用規格 形状 品名 ●仕様 適用回路 放電電流 公称放電電流 全領域 SPD 接地間に 故障表示 警報接点 ●配線方法 1極 多極 インパルス Ⅰ クラスⅡ Iimp（10/350μs） In（8/20μs） 遮断 分離器 電圧スイッチング形 プラグイン RoHS UL CE ●詳細 タイプ タイプ クラス L-E間 L-E間 （SITS） 内蔵 SPDを実装 電気式 機械式 電気式 機械式 ●P18 AC100V AC用 クラスⅠ JIS C 5381-11 AFD-Sシリーズ ●P17 AC200V ● ー ● ● 12.5kA 20kA ● ● ● ● ー ● ー ○ ● ー ー ●P17 AC400V T4 ●P20 AC100V ー ● ● ● 2.5kA 10kA AC200V AFD-Tシリーズ ●P21 ● ● ● ● ● ー ー ○ ● ー ● AC400V T2 ●P20 DC110V ー ● ー ● ー 5kA ●P22 AC120V AFD-T2ULシリーズ ●P22 AC240V ー ● ー ー ー 5kA ● ● ● ● ー ー ー ー ● ● Listed ー ●P22 AC480V ● P26 AC100V AGN-4シリーズ ● P24 AC200V ー ● ● ● 4kA/2.5kA 20kA ● ー ● ● ー ● ー ○ ● ー ー ● P31 AC400V JIS C 5381-11 ● P26 100V AGN-2シリーズ ● AC P24 ー ● ー ● ー 10kA ー ● ● ● ● ー ● ー ● ー ー AC200V ※ ● P32 AC用 クラスⅡ ● P27 AC100V GN-2シリーズ ● P25 ー ● ー ● ー 10kA ー ー ● ー ● ー ○ ー ● ー ー AC200V ● P33 ● P27 AC100V GN-1シリーズ ● P25　 AC200V ー ● ー ● ー 5kA ー ー ● ー ● ー ○ ー ● ー ー ● P34 AC400V ● P15 TBP-2PE AC100V ● ー ー ● ー 5kA ● ● ● ー ● ー ー ー ● ー ー ● P15 JIS C 5381-11 ● P40 ACM-2PECA AC100V ● ー ー ● ー 5kA ● ● ● ー ● ー ー ー ● ー ー ● P40 ● P29 DC600V ADNシリーズ DC750V ー ● ● ● 4kA/2.5kA 20kA ● ー ー ● ー ● ー ○ ● ー ー ● P36 DC1000V ※ PV用 クラスⅡ JIS C 5381-31 ● P29 DC600V DNシリーズ DC750V ー ● ー ● ー 5kA ● ー ー ● ー ● ー ー ● ー ー ● P36 DC1000V FLT-SEC-P-T1シリーズ AC100V Iimp 25kA AC200V ● ー ● ● 25kA 25kA ー ー ● ● ー ● ー ● ● ● AC400V（Y結線） Recognized ● FLT-SEC-P-T1シリーズ ● P28 AC100V IS C 5381-11 Iimp 50kA ● ー ● ● 50kA 50kA ー ー ● ● ー ● ー ● ● ● AC200V Recognized ● AC用 クラスⅠ J ● P24, CE/UL 　P25 FLT-SEC-T1+T2シリーズ ● P35 AC100V Iimp 50kA ー ● ● ● 50kA 50kA ー ー ● ● ー ● ー ● ● ● AC200V Recognized ● ● P38 AFD-T2DC400A DC150V-400V ● ー ● ● 2.5kA 8kA ● ● ● ● ー ● ー ● ● ー ー ● P38 AFD-T222SA、 C-61643-01、 AFD-T222S ー ー 5kA ● P38 DC用 クラスⅡ IE DC110V ● ー ● ● ● ● ● ● ー ー ● ● ー ー IEC-61643-41 AFD-T422SA、 ● P38 AFD-T422S ● 2.5kA 10kA ACM-DC50A ● P39 ● P39 DC12V-50V ● ー ー ● ー 5kA ● ● ● ● ● ー ● ー ● ー ー ACM-2PECA ● P40 ● P40 DC110V ●：対応（有り）を示します。　○：有り/無し選択可能です。　　※ AFDシリーズ、AGN-4、ADNはクラスⅠにも対応しています。 10

タイプ 試験クラス 主な仕様、回路方式 機構、構造、方式 その他 掲載ページ 分類 適用規格 形状 品名 ●仕様 適用回路 放電電流 公称放電電流 全領域 SPD 接地間に 故障表示 警報接点 ●配線方法 1極 多極 インパルス Ⅰ クラスⅡ Iimp（10/350μs） In（8/20μs） 遮断 分離器 電圧スイッチング形 プラグイン RoHS UL CE ●詳細 タイプ タイプ クラス L-E間 L-E間 （SITS） 内蔵 SPDを実装 電気式 機械式 電気式 機械式 ●P18 AC100V AC用 クラスⅠ JIS C 5381-11 AFD-Sシリーズ ●P17 AC200V ● ー ● ● 12.5kA 20kA ● ● ● ● ー ● ー ○ ● ー ー ●P17 AC400V T4 ●P20 AC100V ー ● ● ● 2.5kA 10kA AC200V AFD-Tシリーズ ●P21 ● ● ● ● ● ー ー ○ ● ー ● AC400V T2 ●P20 DC110V ー ● ー ● ー 5kA ●P22 AC120V AFD-T2ULシリーズ ●P22 AC240V ー ● ー ー ー 5kA ● ● ● ● ー ー ー ー ● ● Listed ー ●P22 AC480V ● P26 AC100V AGN-4シリーズ ● P24 AC200V ー ● ● ● 4kA/2.5kA 20kA ● ー ● ● ー ● ー ○ ● ー ー ● P31 AC400V JIS C 5381-11 ● P26 100V AGN-2シリーズ ● AC P24 ー ● ー ● ー 10kA ー ● ● ● ● ー ● ー ● ー ー AC200V ※ ● P32 AC用 クラスⅡ ● P27 AC100V GN-2シリーズ ● P25 ー ● ー ● ー 10kA ー ー ● ー ● ー ○ ー ● ー ー AC200V ● P33 ● P27 AC100V GN-1シリーズ ● P25　 AC200V ー ● ー ● ー 5kA ー ー ● ー ● ー ○ ー ● ー ー ● P34 AC400V ● P15 TBP-2PE AC100V ● ー ー ● ー 5kA ● ● ● ー ● ー ー ー ● ー ー ● P15 JIS C 5381-11 ● P40 ACM-2PECA AC100V ● ー ー ● ー 5kA ● ● ● ー ● ー ー ー ● ー ー ● P40 ● P29 DC600V ADNシリーズ DC750V ー ● ● ● 4kA/2.5kA 20kA ● ー ー ● ー ● ー ○ ● ー ー ● P36 DC1000V ※ PV用 クラスⅡ JIS C 5381-31 ● P29 DC600V DNシリーズ DC750V ー ● ー ● ー 5kA ● ー ー ● ー ● ー ー ● ー ー ● P36 DC1000V FLT-SEC-P-T1シリーズ AC100V Iimp 25kA AC200V ● ー ● ● 25kA 25kA ー ー ● ● ー ● ー ● ● ● AC400V（Y結線） Recognized ● FLT-SEC-P-T1シリーズ ● P28 AC100V IS C 5381-11 Iimp 50kA ● ー ● ● 50kA 50kA ー ー ● ● ー ● ー ● ● ● AC200V Recognized ● AC用 クラスⅠ J ● P24, CE/UL 　P25 FLT-SEC-T1+T2シリーズ ● P35 AC100V Iimp 50kA ー ● ● ● 50kA 50kA ー ー ● ● ー ● ー ● ● ● AC200V Recognized ● ● P38 AFD-T2DC400A DC150V-400V ● ー ● ● 2.5kA 8kA ● ● ● ● ー ● ー ● ● ー ー ● P38 AFD-T222SA、 C-61643-01、 AFD-T222S ー ー 5kA ● P38 DC用 クラスⅡ IE DC110V ● ー ● ● ● ● ● ● ー ー ● ● ー ー IEC-61643-41 AFD-T422SA、 ● P38 AFD-T422S ● 2.5kA 10kA ACM-DC50A ● P39 ● P39 DC12V-50V ● ー ー ● ー 5kA ● ● ● ● ● ー ● ー ● ー ー ACM-2PECA ● P40 ● P40 DC110V ●：対応（有り）を示します。　○：有り/無し選択可能です。　　※ AFDシリーズ、AGN-4、ADNはクラスⅠにも対応しています。 11

SPD選定早見表 ■通信用SPD選定早見表 項目 掲載 D1 カテゴリC2 プラグイン 故障表示 警報接点 ページ 回線種別 カテゴリ （Ⅰimp10/350）（Ⅰmax8/20） 機能 機能 出力 RoHS ASGシリーズ RS、HS、SD、Z、 HF P43 信号・制御・計装 ● ● ● ● ● ● SGシリーズ RS、HS、SD、Z P48 信号・制御・計装 ● ● ● - - ● ANS-CAT6 P50 LAN（CAT6） ● ● - ● ● ● NS-WLAN P51 LAN（CAT6） ● ● - - - ● NS-WCAT6 P51 LAN（CAT6） ● ● - - - ● TBP-LAN P14 P50 LAN（CAT5e） ● ● - ● - ● ACM-BNCA P52 同軸・ 監視カメラ ● ● - ● ● ● 地上波、BS、 TBP-TV P15 ● ● - ● - ● CS、4K、8K S- ARP- ARCS- P53 同軸 - - - - - - ARS- 同軸アレスタ CA-BJJ3G CA-BPJ3G P53 同軸 ● ● - - - ● CA-N□□9G SD データ通信 ● ● ● ● - ● UCPシリーズ P52 A2、DT 電話 ● ● ● - - ● 機能マークについて JIS C 5381-11 クラスⅡ 故障表示 UL Listed JIS C 5381-11の要求事項を満足する JIS C 5381-11のクラスⅡ試験を満足 故障表示を有した製品。電気式と機械 UL認証品（製品）。 製品。 する製品。数値はImax（8/20μs）の値。 式をラインナップ。 UL Recognized JIS C 5381-31 IT、SITS® 警報接点 UL認証品（部品）。 JIS C 5381-31の要求事項を満足する 安全遮断技術「SIT」「、SITS®」対応品。 故障時に外部に警報を出力可能。 製品。 NETIS（KT-240041-A） SPD分離器内蔵 RoHS 国土交通省による新技術のためのデー クラスⅠ SPD分離器をSPD内部に実装した製 RoHS指令対象物質が規制値以下 タベースシステム登録品。 JIS C 5381-11のクラスⅠ試験を満 品。 （RoHS除外項目を除く）の製品。 足する製品。数値はIimp（10/350μs） 二種耐熱 の値。 プラグイン CE 二種耐熱形低圧配電用サージ防護デ SPDプラグとベースで構成する製品。 CEマーキング品。 バイスの登録製品を指定可能。 12

WEB支援サービス WEB支援サービス SPD選定支援サイト 条件をチェックするだけでお客様に適したSPDを簡単に選定 雷保護対象設備に最適なSPDを簡単・スピーディに選定できる「SPD選定支援サ イト」です。用途や回線種別に当てはまる項目にチェックを入れるだけで選定する ことができ、選定結果から製品ページへもリンクしています。これからSPDのご検 討、選定を計画される設計者様に最適です。 WEBサイト「SPD選定支援サイト」 www.sdn.co.jp/select/ ●用 途、回線に当てはまる項目にチェックをいれることで、適合するSPDを簡単に 検索できます。 PC ●最 適SPDを選定するために必要な情報（項目）が一目でわかります。 ●よ り多くの項目へのチェックにより、検索結果の精度を高めることができます。 ●昭 電ホームページとリンクしているので、より詳しい情報を瞬時に入手できます （昭電HPからは取説や外形図面がダウンロードできます）。 ●ス マホでも利用できます。 スマートフォン 昭電ホームページの 個別製品ページへ ジャンプします その他の［WEB支援サービス］もぜひご利用ください 落雷リスクモニタリングシステム LiRiMoS P76 雷保護レベル診断サービス［ 無料］ P77 雷リスクを一元的に可視化して被害を最小限に抑制 国交省「建築設備計画基準」に準じた雷保護レベルを判定 発雷状況や雷予測を提供するwebサービスです。気象庁が 診断フォームの各項目に建物状況を回答を入力するだけで、 解析したビッグデータの収集・加工・編集を自動で行い、情報 危険物を取り扱う建築物に適用される「Ⅰ」から一般建築物 特性を踏まえたUI/UXで提供します。 の「Ⅳ」まで、4段階で雷保護レベルを判定します。 雷リスク診断サービス［ Web診断無料］ P76 カンタン「Web診断」と専門スタッフによる「現地診断」 インターネットでご利用いただけるカンタン「WEB診断」と、 専門スタッフによる「現地診断」をラインナップし、お客様の 用途にあった診断をサポートします。 13

サンダーブロッカーPro プロユースの高性能をどこでもだれでも簡単に サンダーブロッカーProは、業務用機器からパソコンやテレビなど、各種機器を雷から保護するSPD 電源コンセント用 LAN用 テレビ用 （サージ防護デバイス）です。雷保護が必要なすべてのユーザーにプロユースの高性能を提供します。 TBP-2PE TBP-LAN TBP-TV プロユースの高性能 取付・配線が簡単 機能的でシンプルなデザイン 業務用機器、公共の電気設備の雷保護に要求さ シンプルな構造で取 多様な設置箇所（デスク上、レール、ネジ）に対応し れるJIS（日本産業規格 JIS C 5381-11, JIS C 付・配線が簡単です。 ます。SPDを複数連結できます。デスク上におい 5381-21）に適合しています。 電気工事の資格は不 ても違和感のないシンプルなデザインです。 要です。 寿命がわかる状態表示 SPDの正常/寿命がわかる状態表示を搭載してい OAタップ接続機器の保護が簡単 ます。電源コンセント用はLED表示、LAN用、TV 用は機械式の表示です。 電源コンセント用SPD（TBP-2PE）をOAタップ に接続すると、OAタップ内で雷保護回路が並列 になり、OAタッ プに接続する全 レール（35mm幅）取付 ネジ取付 正常時 ての機器の電源 回路を保護でき 機械式の動作確認用 ます。 スライドスイッチ 停電または寿命時 電源コンセント用SPD ■ 雷から機器を保護するしくみ 対策なし 対策あり 電源線 電源線 電源線から 電源線またはLAN/TV線より侵入する雷は、 電源線から 保護回路によって雷を侵入とは異なる 侵入する雷電流 機器を破壊して侵入とは異なる経路に流れます 侵入する雷電流 経路に逃がし、機器を保護します サンダーブロッカーPro 保護回路 LAN/TV線 LAN/TV線 通信線から 通信線から 侵入する雷電流 侵入する雷電流 保護回路 ■ 使用例 ●パソコン/家庭用情報機器 ●テレビ パソコン テレビ AC100V AC100V サンダーブロッカーPro サンダーブロッカーPro LAN TV アースバー アースバー ●監視カメラ/HUB ●サーバーラックに実装する機器 屋外 屋内 AC100V LAN LAN LAN LAN LAN サンダーブロッカーPro アースバー 屋外カメラ用 監視 SPD アースバー カメラ NS-WCAT6 LAN POE-HUB LAN POE サンダーブロッカーPro 14

WEBサイト「サンダーブロッカーPro」 www.sdn.co.jp/special/tbp/ 電源コンセント用SPD TBP-2PE 電源ケーブルより侵入する雷から機器を保護 電源ケーブルより侵入する雷からコ ンセント接続機器を保護します。SPD の性能を超える雷エネルギーの侵入 でも、SPDが損傷しないように安全装 置（JISに規定するSPD分離器）を内 蔵しています。 正面 背面 LAN用SPD TBP-LAN PC、監視カメラ、情報通信機器を保護するLAN用SPD LANケーブルより侵入する雷からPC、 監視カメラ、情報通信機器を保護しま す。電源コンセントを有する機器を保 護する場合は、TBP-2PEを連結して使 用します。 正面 背面 テレビ用SPD TBP-TV テレビ、ハードディスク等を保護するテレビ用SPD アンテナ（またはCATV）ケーブルより 侵入する雷からテレビ、ハードディスク 等を保護します。電源コンセントを有 する機器の保護は、TBP-2PEを連結 して使用します。 正面 背面 ■サンダーブロッカーPro 仕様 用途 電源コンセント用SPD LAN用SPD テレビ用SPD 形名 TBP-2PE TBP-LAN TBP-TV 適用回路 AC100Vコンセント 10BASE-T、100BASE-TX、1000BASE-T、PoE、PoE Plus、UPOE、 PoE++、LTPoE++、HDBaseT（ CAT5、CAT5e、CAT6） 地上波・BS・CS ・4K・8K 接続方法 コンセントプラグ（2P E付） RJ-45コネクタ 同軸コネクタ（F形） 適合規格 JIS C 5381-11 JIS C 5381-21 JIS C 5381-21 試験クラス/カテゴリ クラスⅡ カテゴリC2・D1 カテゴリC2・D1 分離器 分離器内蔵形 － － 公称放電電流 In　5kA インパルス耐久性※2 インパルス耐久性 放電電流※1 インパルス耐久性※1 最大放電電流 Imax　10kA カテゴリC2　5kA カテゴリC2　5kA 全放電電流 ITotal　20kA カテゴリD1　1kA カテゴリD1　1kA 電圧防護レベル 線間　 U 1.2kV以下 各ペア～接地間　 p 500V以下 中心導体～外部導体間　800V以下 接地間　1.5kV以下 シールド～接地間　500V以下 外部導体～接地間　500V以下 状態表示 正常時 緑LED点灯 正常時 緑表示 機械式 正常時 緑表示 機械式 寸法 31.8 mm（幅）× 71.6 mm（高）× 67 mm（奥行） ※1：接地間の値を示す。　※2：LAN用は全放電電流（各ペア合計～接地間）を示す。 15

電源用SPD 重要な電源設備等を保護するJIS対応の大電流タイプ 雷サージは通信線だけでなく配電線からも侵入してきます。電源を通して侵入する雷から あらゆる電源設備を守るため、電源用SPDや耐雷トランス（電源用保安装置）によって確実 な雷害対策を実現しています。 WEBサイト「電源用SPD」 www.sdn.co.jp/products/lightn/dengen/ AC用クラスⅡSPD AC用クラスⅠSPD AFD-Tシリーズ P20 AFD-Sシリーズ P17 安全遮断技術SITSに対応した分離器内蔵SPD 国内初のSPD分離器を内蔵したクラスⅠSPD 適合規格 JIS C 5381-11（クラスⅠ・クラスⅡ対応）の電源用 インパルス放電電流 Iimp 12.5kAを有し、その性能を最大 SPDです。新分離器を内蔵したハイエンドモデルです。 限に発揮できるSPD分離器を内蔵しています。 AFD-T2ULシリーズ P22 FLT-SECシリーズ P28、P35 UL1449 Listed認証取得 Type2 SPD NFPA79で要求されるSPDの仕様に適合したUL1449 Listed 装置・機器用 認証のSPDです。Type2 SPDのため、主遮断器の負荷側に 設置可能です。 ACM-2PECA P40 小形の単相2線100V、200V用SPD 安全にSPDの交換が可能なコネクタインで、装置・機器内部 のわずかなスペースに実装可能な電源用SPDです。 AGN-4シリーズ P26、P31 JIS C 5381-11対応でImax40kA クラスⅡ（Imax40kAの）、クラスⅠ（Iimp 4kA/2.5kA）対応 のSPDです。SIT、SITSを搭載しています。 PV用（直流電源用） ADNシリーズ P29、P36 AGN-2シリーズ P26、 JIS C 5381-31対応でImax40kAのハイエンドモデル P32 Imax40kAの高耐量、長寿命を有したPV用クラスⅡSPDで SPD分離器（ヒューズ）を内蔵したクラスⅡSPD す。クラスⅠ（Iimp 4kA/2.5kA）にも対応しています。また SPD分離器を内蔵したImax20kAのクラスⅡSPDです。回路 SIT、SITS等の最新の安全技術を搭載しています。 の短絡電流が80kA以下の場合、外部SPD分離器は不要です。 DNシリーズ P29、P36 GN-2シリーズ P27、P33 JIS C 5381-31対応でImax10kAのスタンダードモデル JIS C 5381-11対応でImax20kAのミドルエンドモデル SIT、SITS等の最新の安全技術を搭載しつつ、コストパフォー コストパフォーマンスと必要なサージ耐量を両立したクラス マンスを向上させたImax10kAのPV用クラスⅡSPDです。 ⅡSPDです。 直流電源用 GN-1シリーズ P27、P34 AFD-T2DC400A、AFD-T222SA、AFD-T222S、ACM-DC50A P38 DC12VからDC400Vまで対応する直流用SPDラインアップ 接地間用 安全にSPDプラグまたはSPDの交換が可能な直流電源 用SPDです。AFD-T2直流用はセーフティプラグイン方式、 FLT-SEC-P-T1-N/PE-350/100-FM、 VAL-SPP-T2-NPE-0+1-UT-R、ESシリーズ P30、P37 ACM-DC50Aはコネクタインでを採用しています。 ※機能マークの説明はP12に掲載 16

電源用SPD 電源用 クラスⅠ対応 新分離器内蔵・電源用SPD AFD-Sシリーズ 国内初のSPD分離器を内蔵したクラスⅠSPD インパルス放電電流 Iimp 12.5kAを有し、その性能を最大限に発 揮できるSPD分離器を内蔵しています。雷によるSPDの故障時に、 SPDを電源回路から安全に切り離すことのできる安全遮断技術 SITS®を採用しています。また、SPD分離器内蔵形、ねじアップ式 端子台採用により省スペース、取り付け作業性に優れています。 AFD-S12A-LLL 電 源 用 S P D 機 能 ■ クラスⅠ インパルス放電電流 Iimp 12.5kA 通 ■ SPD分離器内蔵による省スペース化と配線工数の低減 信 用 ■ AC100V、200V、400Vに対応 S P ■ 安全にSPDプラグの交換が行えるセーフティプラグイン D ■ ねじアップ式端子台による、配線工数の低減 ■ ねじ端子締め付けマーキングチェックが行える、透明カバー構造 AFD-S12A-LLN ■ 故障表示、警報接点出力 一 般 ■ 公共建築工事標準仕様書、建築設備設計基準適合 民 需 ■ NETIS（新技術情報提供システム）登録（KT-240041-A） 用 ■ 二種耐熱形低圧配電用サージ防護デバイス登録製品を指定可能 性 能 ■ 適合規格 JIS C 5381-11（クラスⅠおよびⅡに対応） 電 力 ■ 進化した安全遮断技術SITS®採用 用 保 ■ 日本のTOV（一時的過電圧）を考慮した安全設計 安 装 ■ CEマーキング 置 AFD-S12A-LN ■配 線方法（IEC及び欧州での配線方法については製品の取扱説明書を確認ください） 単相3線 100/200V L1 三相4線 100/173V L1 N L2 鉄 L2 L3 N 道 L1 L L N L1 L L L N 用 N L2 保 N L2 安 器 L3 PE E E E E E E E PE PE PE PE 中性線接地 中性線接地 AFD-S12A-LLN AFD-S12A-LLLN 単相2線 100V 200V L1 L1 L1 N L2 三相3線 400V L2 外 L3 部 L1 L N L L L1 L L L 雷 L2 L2 保 護 シ L3 ス E E E E E E PE PE テ ム 1線接地、中性線接地 PE PE 中性線接地 PE 又は接地無し ［1相接地］ AFD-S12A-LN ［接地無し］ AFD-S12A-LL 又は接地無し AFD-S14A-LLL 三相3線 200V L1 L1 三相4線 230/400V L1 L2（N） L2 L2 関 L3 L3 L3 N 連 L1 L L N L L L L1 L L L N 製 L2 品 N ・ L2（N） サ L3 L3 ー E E E E E E E E E PE ビ PE ス PE PE 1線接地 中性線接地 PE 又は接地無し ［1相接地］ AFD-S12A-LLN ［接地無し］ AFD-S12A-LLL 又は接地無し AFD-S14A-LLLN 17

AFD-Sシリーズ ● 分離器内蔵による省スペース化と配線 ●安全にSPDプラグ交換可能なセーフティ ●ね じアップ式端子台による配線工数の 工数の低減 プラグイン 低減 SPD分離器（電流ヒューズ）外部SPD分離器は不 プラグ取り外しレバーの採用により、充電部の近 端子カバーの取り外しが不要の脱落防止機構付 要です。これにより、省スペース化、配線工数の低 傍に手を近づけること無く、安全にSPDプラグを ねじアップ式端子台の採用により、配線工数を低 減を実現します。 取り外すことが可能です。また、プラグを外した状 減します。ネジ端子マーキングが必要な場合は、 態でも、IP20の感電保護が可能です。 透明カバーを外して行うことができます。 電 源 用 S P 従来 AFDシリーズ D ●N ETIS（新技術情報提供システム）登録（KT-240041-A） ● 二種耐熱 NETIS（新技術情報提供システム）とは、国土交通省が新技術の活用のため、新技術に関わる情報の共有及び 二種耐熱形低圧配電用サージ防護デバイスの登 提供を目的として整備したデータベースシステムです。 録製品を指定可能です。 通 信 用 S P D ■単体形式 単体形式 AFD-S12A-Ｌ AFD-S12A-ＬＮ AFD-S14A-Ｌ AFD-S14A-ＬＮ 適用電圧 AC100Ｖ・200V用 AC400V用 防護モード L-E L-E、N-E L-E L-E、N-E 一 般 民 需 用 外観 電 力 用 保 安 装 置 ■組み合わせ時のSPD仕様、性能 組合形式 AFD-S12A-LN AFD-S12A-LL AFD-S12A-LLN AFD-S12A-LLL AFD-S12A-LLLN AFD-S14A-LLL AFD-S14A-LLLN 鉄 道 用 適用回路 単相2線　100V 単相2線　100V、200V 単相3線　100V／200V（中性相接地） 三相3線　200V 三相4線　100V／173V 三相3線　400V 三相4線　230V／400V 保 （接地相有り） （接地相を指定しない、及び非接地） 三相3線　200V（1相接地） （接地相を指定しない、及び非接地） （中性相接地） 　（中性相接地、及び非接地） （中性相接地） 安 試験規格 JIS C 5381-11 器 防護モード L-E間　　N-E間 L-E間 L-E間　　N-E間 L-E間 L-E間　　N-E間 L-E間 L-E間　　N-E間 最大連続使用電圧 Uc L-L：AC280V　　L-E:AC250V　　N-E：AC255V　　 L-L：AC600V　　L-E:AC350V　　N-E：AC255V インパルス電流 Iimp 12.5kA 12.5kA 公称放電電流 In 20kA 20kA 外 全放電電流 ITotal 25kA 37.5kA　　　　　　　 50kA 37.5kA 50kA 部 L-E：1.4kV以下 雷 電圧防護レベル Up N-E：1.4kV以下 L-E：1.4kV以下 L-E：1.4kV以下 N-E：1.4kV以下 L-E：1.4kV以下 L-E：1.4kV以下 N-E：1.4kV以下 L-E：1.8kV以下 L-E：1.8kV以下 N-E：1.8kV以下 保 護 定格短絡電流 ISCCR AC440V 100kA シ ス 低圧システム側の故障が L-E：AC330V耐える L-E：AC330V耐える C330V耐える L-E：AC330V耐える L-E：AC600V耐える テ 原因の一時的過電圧 L-N：AC330V耐える L-E：AC330V耐える L-N：AC330V耐える L-E：A L-N：AC330V耐える L-E：AC600V耐える N-E：AC440V耐える ム 高圧システム側の故障が L-E：AC820V耐える 原因の一時的過電圧 L-N：AC600V耐える L-E：AC820V耐える L-E：AC820V耐える L-E：AC820V耐える 885V安全に故障 L-N：AC600V耐える L-E：AC820V耐える L-N：AC600V耐える L-E：AC885V安全に故障 L-E：AC L-N：AC600V安全に故障 アースバー（SPD連結用）※1 － 2極用 2極用 3極用 3極用 3極用 3極用 関 連 警報接点 有り 製 品 ・ サ ー ビ 外観 ス ※1：組合形式にはアースバーが付属します。 18
