XGHW-36C-5-10J の販売情報

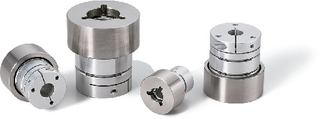

XGHW-36C-5-10Jの製品概要
より速く、より正確に。 新時代のディスクカップリングです。
高剛性カップリングに制振機能を付与したフレキシブルカップリングです。
サーボモータ高ゲイン化に加え、高負荷用途における高い位置決め精度を実現します。

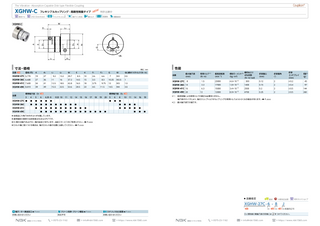

XGHW-36C-5-10Jの製品仕様
| A | 27 |
|---|---|
| A1 | 36 |
| circle_table_flg | ,4,5,6,6.35,8,9.525,10,11,12,14,,,,,,,,,,, |
| D1 | 5 |
| D2 | 10 |
| E | 14.5 |
| F1 | 3.3 |
| F2 | 8.3 |
| G | 10.25 |
| H | 15 |
| L1 | 11 |
| L2 | 16 |
| M | M2.5 |
| W | 37.2 |
| ねじ締めつけトルク(N・m) | 1 |
| 慣性モーメント(kg・m2) | 1.8×10<sup>-5</sup> |
| 許容エンドプレイ(mm) | ±0.4 |
| 許容偏角(°) | 2 |
| 許容偏心(mm) | 0.15 |
| 最高回転数(min-1) | 17000 |
| 最大トルク(N・m) | 6.6 |
| 最大軸穴径 | 14 |
| 常用トルク(N・m) | 3.3 |
| 静的ねじりばね定数(N・m/rad) | 1400 |
| スリップトルク | 2.9 |
| キー溝追加工最小軸穴径 | 6 |
| キー溝追加工最大軸穴径 | 12 |
| 軸穴追加工最小軸穴径 | 4 |
| 軸穴追加工最大軸穴径 | 14 |
| M選定ナビ | M2.5 |
