MJT-C-EWH フレキシブルカップリング ジョータイプ クランピングタイプ の販売情報
MJT-C-EWH フレキシブルカップリング ジョータイプ クランピングタイプの製品概要
ジョータイプのフレキシブルカップリングです。
タイトフィットは、低トルクにおいてバックラッシュ0（ゼロ）の伝達ができます。
イージーフィットは、ハブの組み立て・分割が簡単です。
すぐれたフレキシビリティ。偏心・偏角に加え、ねじれ振動も吸収します。
電気絶縁性があります。抵抗値：2MΩ以上。
スリーブ硬度は4種類。トルク・ミスアライメントなど、ご使用条件に合わせて選定してください。

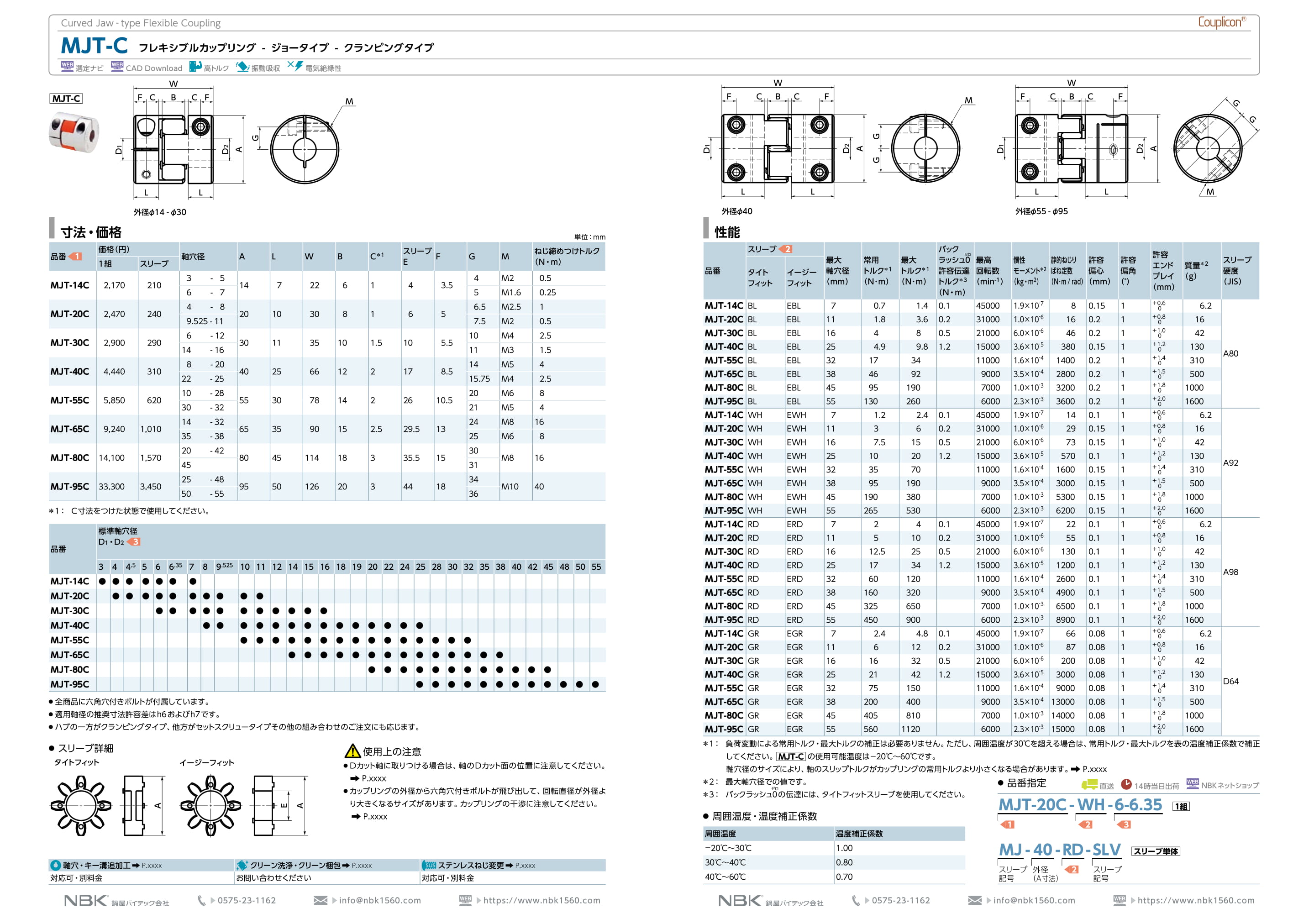

MJT-C-EWH フレキシブルカップリング ジョータイプ クランピングタイプの製品仕様
| 質量（g） | 500 |
|---|---|
| A | 65 |
| B | 15 |
| C | 2.5 |
| D1 | 24 |
| D2 | 32 |
| E | 29.5 |
| F | 13 |
| G | 24 / 25 |
| L | 35 |
| M | M8 / M6 |
| W | 90 |
| スリーブ硬度 | A92 |
| ねじ締めつけトルク(N・m) | 16 / 8 |
| 慣性モーメント(kg・m2) | 3.5×10⁻⁴ |
| 許容エンドプレイ(mm) | 0～+ 1.5 |
| 許容偏角(°) | 1 |
| 許容偏心(mm) | 0.15 |
| 最高回転数(min-1) | 9000 |
| 最大トルク(N・m) | 190 |
| 最大軸穴径 | 38 |
| 軸穴径 | 14 -32 / 35 -38 |
| 常用トルク(N・m) | 95 |
| 静的ねじりばね定数(N・m/rad) | 3000 |
| スリップトルク | 74.9 |
| キー溝追加工最小軸穴径 | 14 |
| キー溝追加工最大軸穴径 | 38 |
| 軸穴追加工最小軸穴径 | 14 |
| 軸穴追加工最大軸穴径 | 38 |
| M選定ナビ | M8 / M6 |
MJT-C-EWH フレキシブルカップリング ジョータイプ クランピングタイプの詳細情報
| メーカー | NBK 鍋屋バイテック会社 |
|---|---|
| メーカー製品情報ページ | https://www.nbk1560.com/ |
