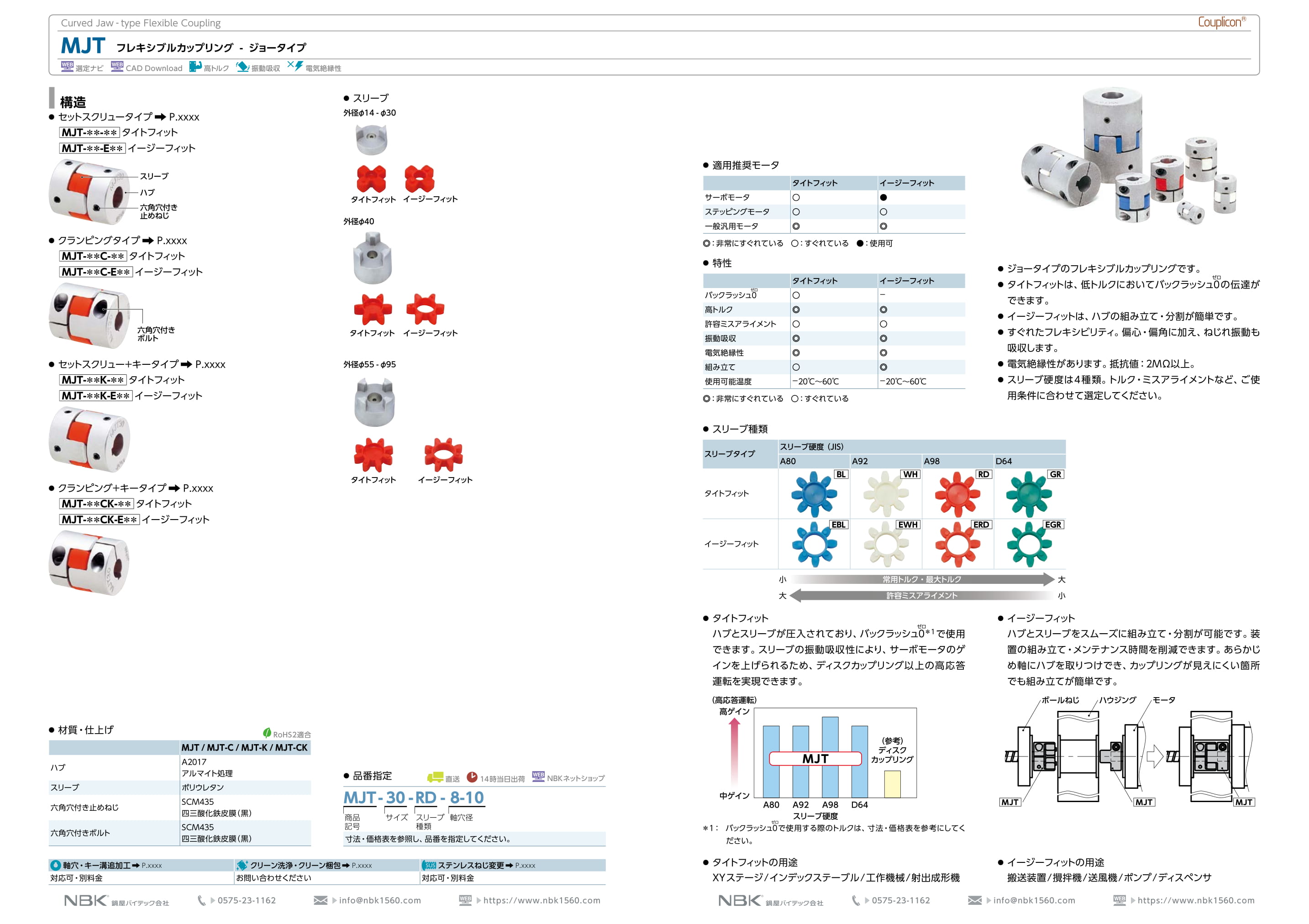

MJT-BL フレキシブルカップリング ジョータイプ セットスクリュータイプの製品概要
ジョータイプのフレキシブルカップリングです。
タイトフィットは、低トルクにおいてバックラッシュ0（ゼロ）の伝達ができます。
イージーフィットは、ハブの組み立て・分割が簡単です。
すぐれたフレキシビリティ。偏心・偏角に加え、ねじれ振動も吸収します。
電気絶縁性があります。抵抗値：2MΩ以上。
スリーブ硬度は4種類。トルク・ミスアライメントなど、ご使用条件に合わせて選定してください。
MJT-BL フレキシブルカップリング ジョータイプ セットスクリュータイプの製品仕様
| 質量（g） | 320 |
|---|---|
| A | 55 |
| B | 14 |
| C | 2 |
| D1 | 11 |
| D2 | 22 |
| F | 15 |
| L | 30 |
| M | M6 |
| W | 78 |
| スリーブ硬度 | A80 |
| ねじ締めつけトルク(N・m) | 7 |
| 慣性モーメント(kg・m2) | 1.6×10⁻⁴ |
| 許容エンドプレイ(mm) | 0～+ 1.4 |
| 許容偏角(°) | 1 |
| 許容偏心(mm) | 0.2 |
| 最高回転数(min-1) | 11000 |
| 最大トルク(N・m) | 34 |
| 最大軸穴径 | 32 |
| 常用トルク(N・m) | 17 |
| 静的ねじりばね定数(N・m/rad) | 1400 |
| キー溝追加工最小軸穴径 | 10 |
| キー溝追加工最大軸穴径 | 32 |
| 軸穴追加工最小軸穴径 | 10 |
| 軸穴追加工最大軸穴径 | 32 |
| M選定ナビ | M6 |
MJT-BL フレキシブルカップリング ジョータイプ セットスクリュータイプの詳細情報
| メーカー | NBK 鍋屋バイテック会社 |
|---|---|
| メーカー製品情報ページ | https://www.nbk1560.com/ |
