L-B フレキシブルカップリング ジョーマックス標準タイプ スパイダ：ブロンズ の販売情報

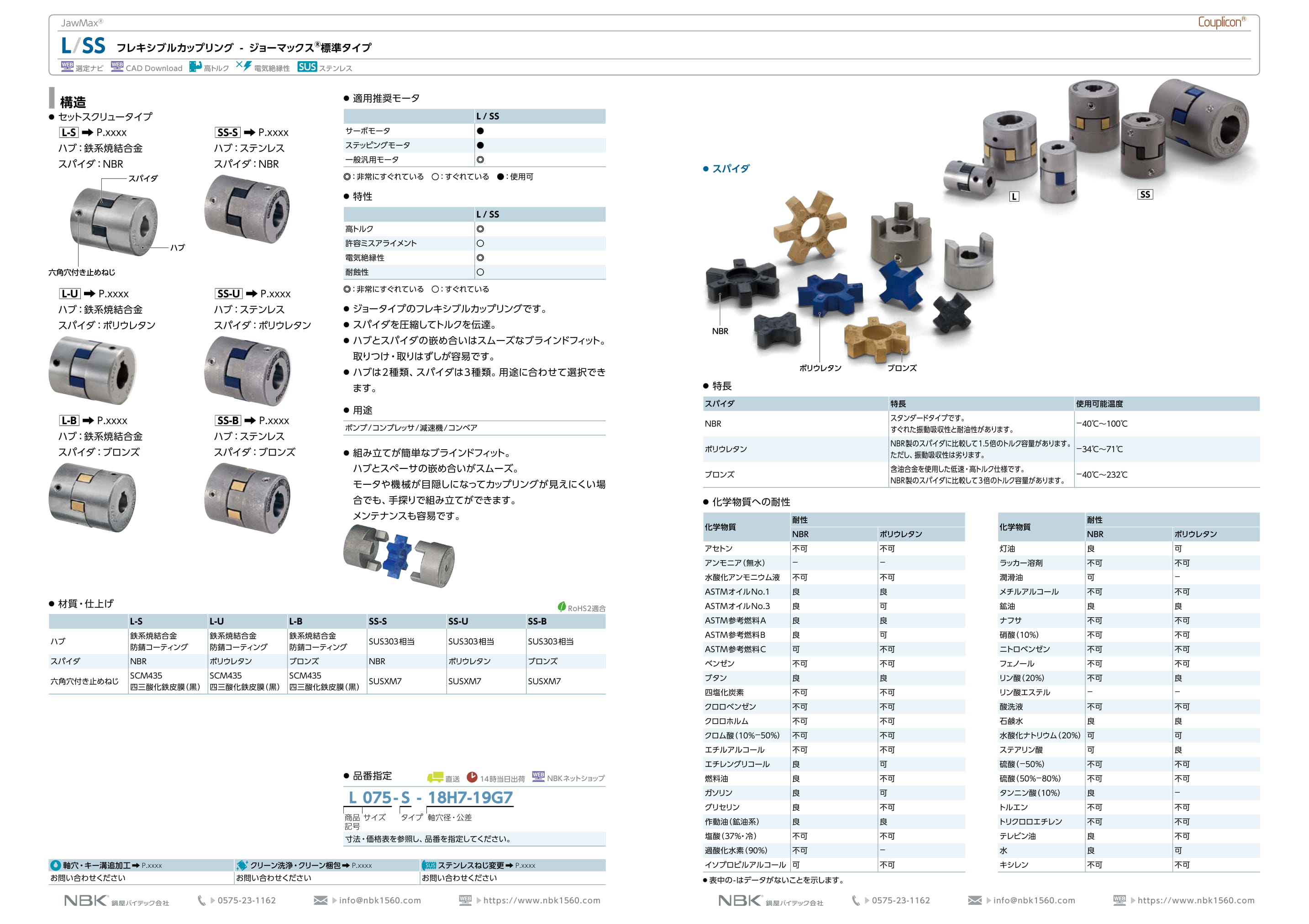

L-B フレキシブルカップリング ジョーマックス標準タイプ スパイダ：ブロンズの製品概要
ジョータイプのフレキシブルカップリングです。
スパイダを圧縮してトルクを伝達。
ハブとスパイダの嵌め合いはスムーズなブラインドフィット。取りつけ・取りはずしが容易です。
ハブは2種類、スパイダは3種類。用途に合わせて選択できます。
L-B フレキシブルカップリング ジョーマックス標準タイプ スパイダ：ブロンズの製品仕様
| 質量（g） | 1.1 |
|---|---|
| A | 64.5 |
| D1 | 24G7 |
| D2 | 24G7 |
| F | 11.2 |
| L | 35 |
| M | M8 |
| n | 3 |
| W | 88.3 |
| スパイダc | 64.5 |
| スパイダe | 27 |
| スパイダt | 16.1 |
| スパイダtype | 4 |
| ねじ締めつけトルク(N・m) | 16 |
| 慣性モーメント(kg・m2) | 2.7×10⁻² |
| 許容エンドプレイ(mm) | 0～+1.5 |
| 許容偏角(°) | 0.5 |
| 許容偏心(mm) | 0.25 |
| 最高回転数(min-1) | 250 |
| 最大トルク(N・m) | 139.1 |
| 最大軸穴径 | 35 |
| 常用トルク(N・m) | 65.3 |
| 静的ねじりばね定数(N・m/rad) | 8410 |
L-B フレキシブルカップリング ジョーマックス標準タイプ スパイダ：ブロンズの詳細情報
| メーカー | NBK 鍋屋バイテック会社 |
|---|---|
| メーカー製品情報ページ | https://www.nbk1560.com/ |
