TW-870R-EXL ｜ ポカヨケ用受信機TW-870R-EXL LAN出力タイプ
シリーズ ： ポカヨケツールシリーズ
ポカヨケツール
作業回数をカウントしてヒューマンエラーを未然に防止！様々な工具・ツールに対応可能なポカヨケ用受信機
ポカヨケ用受信機TW-870R-EXL LAN出力タイプ の販売情報

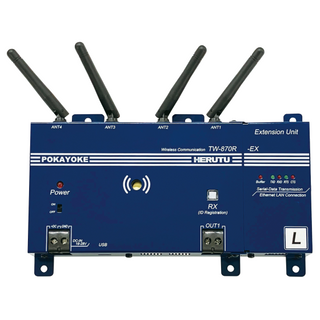

ポカヨケ用受信機TW-870R-EXL LAN出力タイプの製品概要
作業回数をカウントしてヒューマンエラーを未然に防止！様々な工具・ツールに対応可能なポカヨケ用受信機
TW-870Rシリーズは、アンテナ4本及び高性能・低消費電力の無線モジュール搭載により、「受信性能向上」と「省電力化」を両立したポカヨケ用受信機です。
中でもTW-870R-EXLはLAN出力を持ったポカヨケ用受信機で、複数のポカヨケ用送信機とペアリングすることが可能です。
性能を大幅に向上しながらも、従来モデルとの互換性を維持しており、既存の環境にそのまま置き換えてご利用いただけます。
この製品の利用用途
本製品はポカヨケ用送信機からの無線を確実に受信し、作業の実施状況をLAN出力できます。
LAN出力の内容を基に作業者の「やったつもり」や手順抜けを防ぎ、ヒューマンエラーの発生リスクを大幅に低減することができます。
ポカヨケ用送信機は「トルクレンチ」「プライヤーレンチ」「電動ツール」「チェックペン」「スタンプ」等に対応しており、異なるメーカーのツールでも一元管理することが可能です。
ポカヨケ用受信機TW-870R-EXL LAN出力タイプの製品特長
より広範囲で、より高効率な無線通信
TW-870Rシリーズは、アンテナ4本及び高性能無線モジュール4個を搭載することで、現行受信機よりも広範囲かつ高効率で、ポカヨケ用送信機から無線発信されたデータを受信することができます。
無線通信状況のモニタリング可能
「Pokayoke Tools Settings」を通じて、ポカヨケ用送信機とTW-870Rシリーズ間の無線通信状況をモニタリング及び保存可能です。
ポカヨケ用送信機・TW-870Rシリーズ間の無線通信が不安定な場合、無線通信状況をモニタリングすることで、通信品質の改善のヒントを得ることができる可能性があります。
無線通信で使用するチャンネル変更可能
「Pokayoke Tools Settings」を通じて、最新バージョンのポカヨケ用送信機とTW-870Rシリーズ間の無線通信で使用するチャンネルを変更可能です。
他の2.4GHz帯無線機器が使用する周波数と被らないチャンネルを選択することで、ポカヨケ用送信機・TW-870Rシリーズ間の通信品質を改善できる可能性があります。
待機時消費電力50%減（対TW-800R）
TW-870Rの待機時消費電力はTW-800Rの50％減となり、省電力化に貢献します。

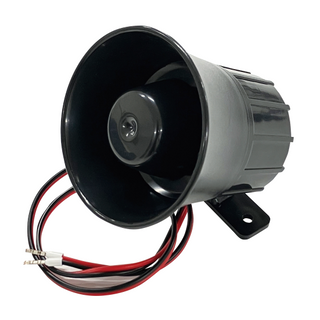

後付け可能な大音量ブザー
後付け可能な大音量ブザー(103 dB / 1 m)「TW-870R-BZ01」をオプション品としてご用意しています。内蔵している圧電ブザーよりも指向性がありますので、作業者の方に向け
ることにより作業完了をしっかりと確認することができます。

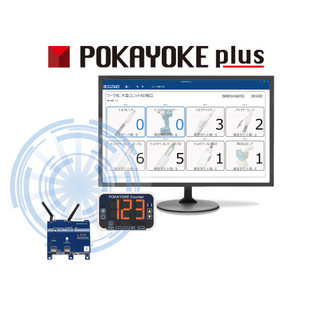

「生産工程支援ソフトウェア for ポカヨケツール POKAYOKE plus」
「生産工程支援ソフトウェア for ポカヨケツール POKAYOKE plus」とTW-870R-EXLを組み合わせることで、製造作業のミス防止を支援するポカヨケシステムを安価かつ短期間で構築できます。本システムは、「ポカヨケ対応工具を用いた作業の員数管理」「ワーク毎の作業実績管理」「ポカが発生した工程への速やかな対処」を可能とし、製造現場でのポカヨケDXの実現を支援いたします。
ポカヨケ用受信機TW-870R-EXL LAN出力タイプの製品仕様
| 出力 | リレー出力 1点（端子台 M3） 定格負荷 AC / DC 30V / 0.5A 大音量ブザー(TW-870R-BZ01)用出力 1点 |
|---|---|
| インターフェース | RJ45 イーサネット 10BASE-T又は100BASE-TX （自動センス決定） POKAYOKE plus対応 USB Type-C (USB2.0対応) Pokayoke Tools Settings対応 |
| 使用可能国 | 日本 / カナダ / アメリカ / 中国 / タイ / ベトナム / インド |
| 表示 | 受信用LED （ 緑 ） １点 （ペアリング用照光スイッチと兼用） パワー用LED （ 赤 ） １点 通信モニタ用LED （ 赤 ） 3点、（ 緑 ） 2点 |
| スイッチ | 電源スイッチ １点 設定用6連ディップスイッチ 3点 ペアリング用照光スイッチ 1点 |
| ブザー | 圧電ブザー95 dB / 1 m |
| 外形寸法 | 210W × 100H × 30D mm（突起物は除く) |
| 電源 | DC 24 V ± 20%（DC 19 ～ 28 V ）（端子台M3） |
| 消費電流 | 80 mA以下 |
| 重量 | 約 611 g |
| 使用環境 | 温度 : 0 ～ 50℃ 湿度 : 80%以下 (但し結露なきこと) |
| 使用周波数 | 2,403MHz ～2,478MHz |
| アンテナ | ダイポールアンテナ 4本 (取り外し不可） |
| オプション | ACアダプター【ADB24050-C】 大音量ブザー【TW-870R-BZ01】 |
