MJT-55CK-RD-18-20 ｜ MJT-CK-RD フレキシブルカップリング ジョータイプ クランピング+キータイプ
Best Price : ￥5,759
Series ： MJT フレキシブルカップリング ジョータイプ
MJT-CK-RD フレキシブルカップリング ジョータイプ クランピング+キータイプ Sales Info
MJT-CK-RD フレキシブルカップリング ジョータイプ クランピング+キータイプ EC Site List
| C | Supplier | Product | Info | Cur | Supplier Comment | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| Intl Shipping | Stock | Delivery | ※ | Price | ||||||
| MiSUMi-VONA | MJT-55CK-RD-18-20 | ○ | No Stock | ASK | Distributor's website Inquiry | JPY | Best 5,759 | |||
-
JPY 5,759
-
EC SKU
MJT-55CK-RD-18-20
Lot PriceC Stock Delivery Intl Shipping No Stock ASK ○ 1 JPY 5,759

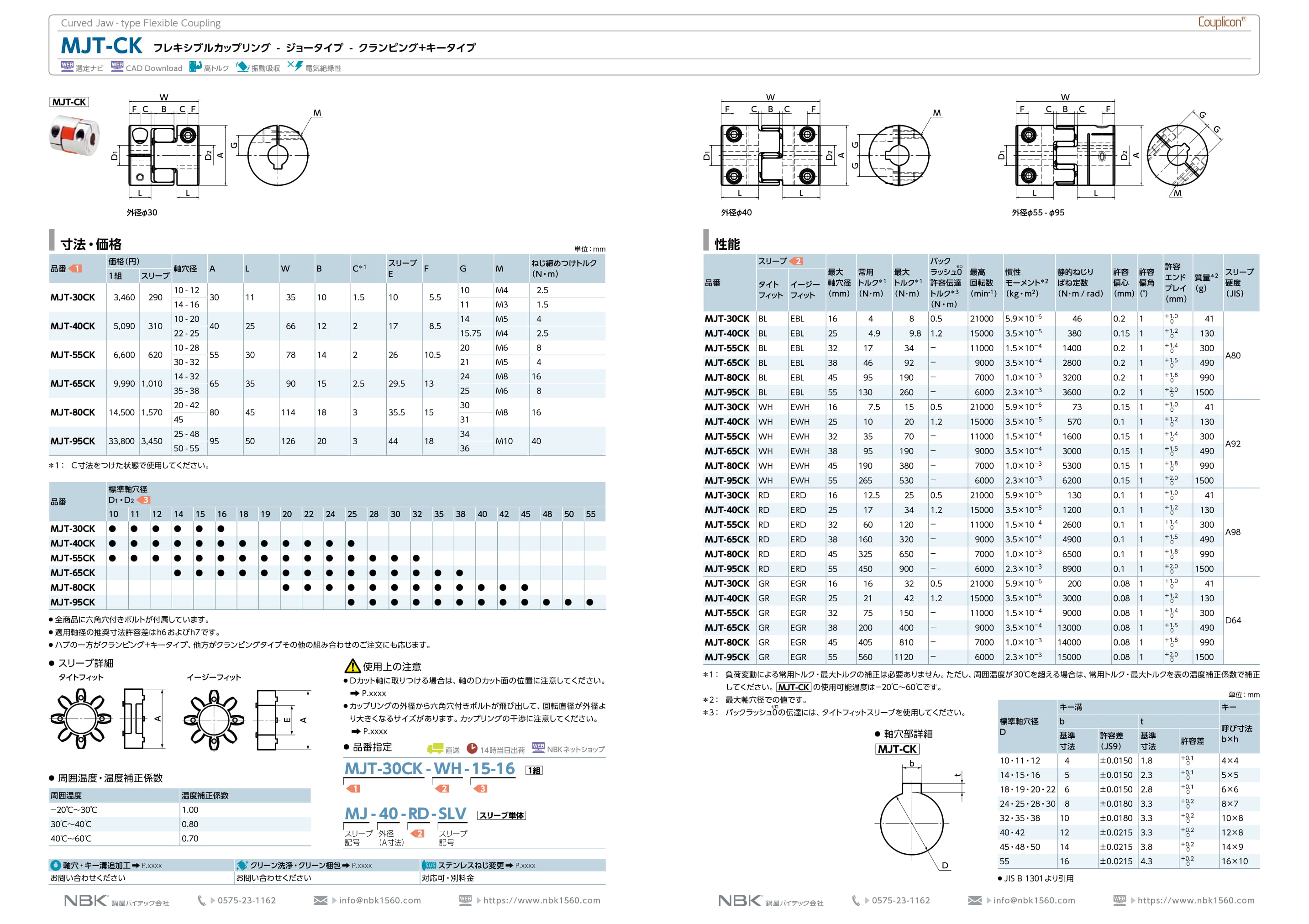

MJT-CK-RD フレキシブルカップリング ジョータイプ クランピング+キータイプ Product Description
ジョータイプのフレキシブルカップリングです。
タイトフィットは、低トルクにおいてバックラッシュ0（ゼロ）の伝達ができます。
イージーフィットは、ハブの組み立て・分割が簡単です。
すぐれたフレキシビリティ。偏心・偏角に加え、ねじれ振動も吸収します。
電気絶縁性があります。抵抗値：2MΩ以上。
スリーブ硬度は4種類。トルク・ミスアライメントなど、ご使用条件に合わせて選定してください。
MJT-CK-RD フレキシブルカップリング ジョータイプ クランピング+キータイプ Specifications
| 質量（g） | 300 |
|---|---|
| A | 55 |
| B | 14 |
| C | 2 |
| D1 | 18 |
| D2 | 20 |
| F | 10.5 |
| G | 20 / 21 |
| L | 30 |
| M | M6 / M5 |
| W | 78 |
| スリーブ硬度 | A98 |
| ねじ締めつけトルク(N・m) | 8 / 4 |
| 慣性モーメント(kg・m2) | 1.5×10⁻⁴ |
| 許容エンドプレイ(mm) | 0～+ 1.4 |
| 許容偏角(°) | 1 |
| 許容偏心(mm) | 0.1 |
| 最高回転数(min-1) | 11000 |
| 最大トルク(N・m) | 120 |
| 最大軸穴径 | 32 |
| 軸穴径 | 10 -28 / 30 -32 |
| 常用トルク(N・m) | 60 |
| 静的ねじりばね定数(N・m/rad) | 2600 |
| キー溝追加工最小軸穴径 | - |
| キー溝追加工最大軸穴径 | - |
| 軸穴追加工最小軸穴径 | - |
| 軸穴追加工最大軸穴径 | - |
MJT-CK-RD フレキシブルカップリング ジョータイプ クランピング+キータイプ Details
| Manufacturer Brand | NBK Nabeya Bi-tech |
|---|---|
| Series Name | MJT フレキシブルカップリング ジョータイプ |
| Model Page | https://www.nbk1560.com/ |
