MJB-80-EWH-20-24 ｜ MJB-EWH フレキシブルカップリング ジョータイプ（ブッシング）
Best Price : ￥27,104
Series ： MJB フレキシブルカップリング ジョータイプ（ブッシング）
MJB-EWH フレキシブルカップリング ジョータイプ（ブッシング） Sales Info
MJB-EWH フレキシブルカップリング ジョータイプ（ブッシング） EC Site List
| C | Supplier | Product | Info | Cur | Supplier Comment | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| Intl Shipping | Stock | Delivery | ※ | Price | ||||||
| MiSUMi-VONA | MJB-80-EWH-20-24 | ○ | No Stock | ASK | Distributor's website Inquiry | JPY | Best 27,104 | |||
-
JPY 27,104
-
EC SKU
MJB-80-EWH-20-24
Lot PriceC Stock Delivery Intl Shipping No Stock ASK ○ 1 JPY 27,104

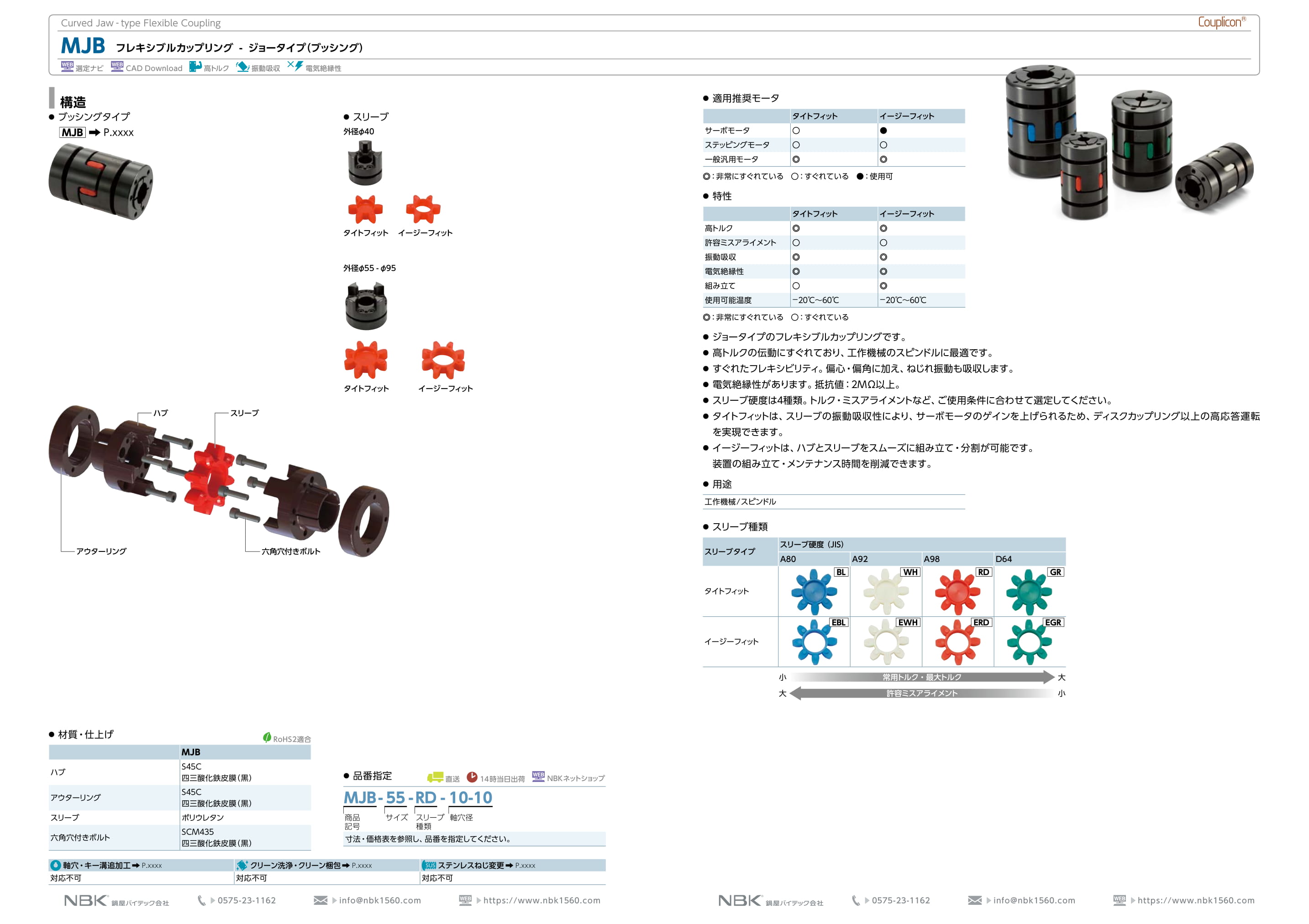

MJB-EWH フレキシブルカップリング ジョータイプ（ブッシング） Product Description
ジョータイプのフレキシブルカップリングです。
高トルクの伝動にすぐれており、工作機械のスピンドルに最適です。
すぐれたフレキシビリティ。偏心・偏角に加え、ねじれ振動も吸収します。
電気絶縁性があります。抵抗値：2MΩ以上。
スリーブ硬度は４種類。トルク・ミスアライメントなど、ご使用条件に合わせて選定してください。
タイトフィットは、スリーブの振動吸収性により、サーボモータのゲインを上げられるため、ディスクカップリング以上の高応答運転を実現できます。
イージーフィットは、ハブとスリーブをスムーズに組み立て・分割が可能です。
装置の組み立て・メンテナンス時間を削減できます。
MJB-EWH フレキシブルカップリング ジョータイプ（ブッシング） Specifications
| 質量（g） | 2300 |
|---|---|
| A | 80 |
| B | 18 |
| C | 3 |
| D1 | 20 |
| D2 | 24 |
| E | 35.5 |
| L | 45 |
| M | M6 |
| M' | M6 |
| W | 114 |
| スリーブ硬度 | A92 |
| ねじ締めつけトルク(N・m) | 14 |
| ボルト本数 | 8 |
| 慣性モーメント(kg・m2) | 2.5×10⁻³ |
| 許容エンドプレイ(mm) | 0～+1.8 |
| 許容偏角(°) | 1 |
| 許容偏心(mm) | 0.15 |
| 最高回転数(min-1) | 11000 |
| 最大トルク(N・m) | 380 |
| 最大軸穴径 | 45 |
| 常用トルク(N・m) | 190 |
| 静的ねじりばね定数(N・m/rad) | 5300 |
| スリップトルク | 285 |
MJB-EWH フレキシブルカップリング ジョータイプ（ブッシング） Details
| Manufacturer Brand | NBK Nabeya Bi-tech |
|---|---|
| Series Name | MJB フレキシブルカップリング ジョータイプ（ブッシング） |
| Model Page | https://www.nbk1560.com/ |
| Category |
