TD-11X ｜ 2相ドライバー『TD-11X』

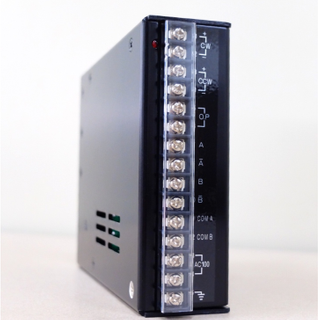

2相ドライバー『TD-11X』 Product Description

4相モーターユニポーラー定電流方式を採用！ステップ角はスイッチにより切替え可能です

『TD-11X』は、4相ステッピングモータ6本リード及び5本リードの
モータに適用する2相ドライバーです。

駆動方式は4相モーターユニポーラー定電流方式。
供給電源は、AC100V+10% 1.5A MAXです。

当社では、高性能・低価格をコンセプトに設計・量産された5相
ステッピングモータードライバをはじめ、軽量・小型・コンパクトを
追求した2相ステッピングモータードライバなど、独自の制御コア技術を
生かした高品質な製品をラインアップしています。

【仕様(抜粋)】
■駆動方式：4相モーターユニポーラー定電流方式
■ステップ角：FULL/HALF(スイッチにより切替え)
■供給電源：AC100V+10% 1.5A MAX
■適用モータ
　・4相ステッピングモータ6本リード及び5本リード
　(定格電流0.2～1.5Aまでのモータ)

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

Main Usage

【その他の仕様(抜粋)】
■入力信号
＜CW, CCW(パルスモード)＞
　・Hレベル -5～+3V
　・Lレベル +0.5～-5V
　・パルス幅 20usec MIN
　・立ち上がり立ち下がり時間 2 usecMAX
　　内部変更によりレベルモードへ切替可能
＜POWER OFF(オプション)＞
　・Hにてモータの電流遮断
　・パルス幅 20w Sec MIN
■停止時自動パワーダウン機能
　・モータ停止時にモータ電流を自動的にダウンさせる
　(ボリュウム設定により最大50%まで)
■使用温湿度
　・0～40℃
　・35～80%(但し、結露なきこと)

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
