RFタグを“貼る”から“締結”へ！ボルト・ナットでしっかり固定！
貼り付けが難しい場所にも。RFタグの取り付け方法に新提案！
開発中のＵＨＦ帯カップワッシャ型ＲＦタグをご紹介します。
設備や部品の管理にRFIDを活用する際、
「RFタグをしっかり固定したい」「接着による取り付けが難しい」といった課題があります。
ゼネラルでは、カップワッシャ形状を採用し、ボルト・ナットで直接装着できる
ＵＨＦ帯カップワッシャ型ＲＦタグを開発しています。（特許出願中）
本製品は、ボルト・ナットによる締結のほか、雌ネジ（タップ穴）への直接締結にも対応し、
設備や部品などへのRFタグの強固な固定を実現します。
さらに、
・軸部など、回転体への取り付けに適した形状
・水・油脂・各種薬品に対応
・割れ・砕けに強い、高い耐衝撃性を備えた樹脂構造
などの特長を備えています。
設備管理、移動管理、工程・個体管理、状態管理など、
用途や使用環境に応じたご提案も可能です。是非ご相談下さい。
このカタログについて
| ドキュメント名 | カップワッシャ―型RFタグ |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 1.7Mb |
| 登録カテゴリ | |
| 取り扱い企業 | ゼネラル株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

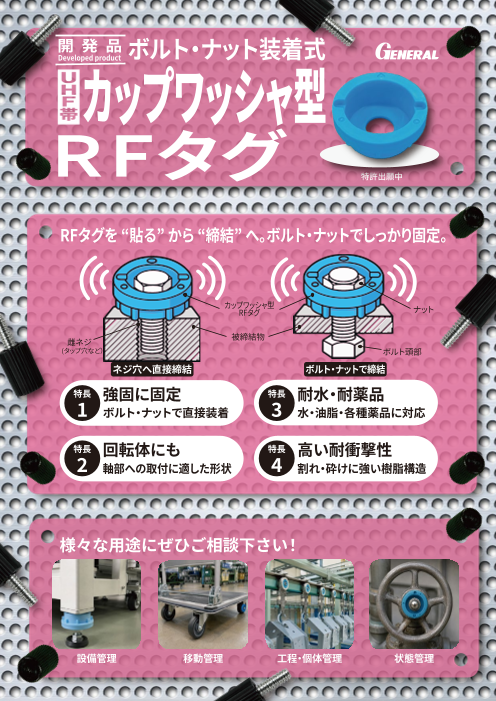

Page1
開 発 品
Developed product ボルト・ナット装着式
カップワッシャ型
ＲＦタグ 特許出願中
RFタグを “貼る” から “締結” へ。ボルト・ナットでしっかり固定。
カップワッシャ型
RFタグ ナット
雌ネジ 被締結物
(タップ穴など） ボルト頭部
ネジ穴へ直接締結 ボルト・ナットで締結
強固に固定 耐水・耐薬品
ボルト・ナットで直接装着 水・油脂・各種薬品に対応
回転体にも 高い耐衝撃性
軸部への取付に適した形状 割れ・砕けに強い樹脂構造
設備管理 移動管理 工程・個体管理 状態管理
Page2
全体 最大φ��mm ｘ 高さ��mm
サイズ
取付穴径 φ12mm（M12用） 37
主材質 ポリプロピレン
材質
カラー ※� 水色
その他 刻印 天面円周リブ レザー刻印可
交信距離 ※� 約�ｍ
16 12
カップワッシャ型RFタグ寸法図面
交信特性
指向性
※電波指向性(イメージ)
※1 ご要望に応じて他の色へ変更可能です。
※2 Voyantic社製 Tagformance Pro (4W EIRP)にてRFタグ単品での測定結果となります。
交信距離はリーダー機器及びその設定、取付位置、環境によって変化するため事前テストにてご確認下さい。
ICチップモデル Impinj M���
動作周波数 920 MHz帯
EPC �� bits
User �� bits
メモリ
TID �� bits
Reserved Access/Kill Password：32 bit（共用）
規格 ISO/IEC18000-63 / EPCglobal Gen2 v2 準拠
書き込み回数 1万回
データ保持期間 10年
動作環境 温度 温度 −40℃～85℃
保存環境 温度 温度 −40℃～85℃
試験項目 試験条件 ／参照規格 外観変化 交信可否
浸水試験 水面から�.�m, 浸漬 �h ／ IPX� 無し 〇
防錆・浸透潤滑剤, 浸漬 ��h ／ JIS K ����:���� 無し 〇
耐油脂類試験
食品機械用グリース, 浸漬 ��h ／ JIS K ����:���� 無し 〇
業務用中性洗剤��％, 浸漬 ��h ／ JIS K ����:���� 無し 〇
カビ取り洗浄剤, 浸漬 ��h ／ JIS K ����:���� 無し 〇
耐薬品性試験
次亜塩素酸ナトリウム���ppm, 浸漬 ��h ／ JIS K ����:���� 無し 〇
スケール除去剤��%, 浸漬 ��h ／ JIS K ����:���� 無し 〇
低温保存試験 −��℃, ��h ／ JIS C �����-�-�:���� 無し 〇
−10℃ ⇔ 85℃ 各温度10min保持
ヒートサイクル試験 無し 〇
���サイクル, 計���h ／ JIS C �����-�-��:����
高温保存試験 ��℃, ��h ／ JIS C �����-�-�:���� 無し 〇
高温高湿保存試験 ��℃, ��％RH, ��h ／ JIS C �����-�-��:���� 無し 〇
注意事項 ・仕様は予告なく変更する場合があります。
・記載の耐久性・交信試験結果は、当社内での条件・評価に基づくものであり、製品の性能を保証するものではありません。
ご使用の際は、必ず想定する使用環境・条件にて事前に評価・確認を行った上でご使用ください。
・評価及びサンプルをご要望の際は、当社営業へご相談ください。(別途、サンプル費用が掛かる場合があります。)
