DataMan 395V インライン・オフラインコード検証機

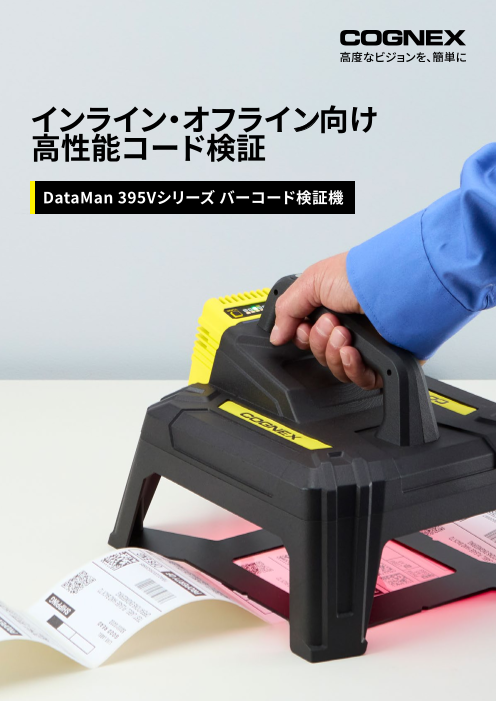

インライン・オフライン向け 高性能コード検証 DataMan 395Vシリーズ バーコード検証機

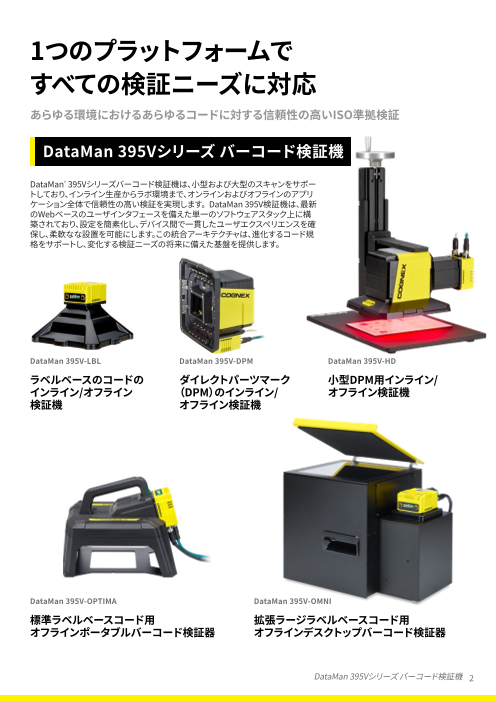

1つのプラットフォームで すべての検証ニーズに対応 あらゆる環境におけるあらゆるコードに対する信頼性の高いISO準拠検証 DataMan 395Vシリーズ バーコード検証機 DataMan® 395Vシリーズバーコード検証機は、小型および大型のスキャンをサポー トしており、インライン生産からラボ環境まで、オンラインおよびオフラインのアプリ ケーション全体で信頼性の高い検証を実現します。 DataMan 395V検証機は、最新 のWebベースのユーザインタフェースを備えた単一のソフトウェアスタック上に構 築されており、設定を簡素化し、デバイス間で一貫したユーザエクスペリエンスを確 保し、柔軟なな設置を可能にします。この統合アーキテクチャは、進化するコード規 格をサポートし、変化する検証ニーズの将来に備えた基盤を提供します。 DataMan 395V-LBL DataMan 395V-DPM DataMan 395V-HD ラベルベースのコードの ダイレクトパーツマーク 小型DPM用インライン/ インライン/オフライン （DPM）のインライン/ オフライン検証機 検証機 オフライン検証機 DataMan 395V-OPTIMA DataMan 395V-OMNI 標準ラベルベースコード用 拡張ラージラベルベースコード用 オフラインポータブルバーコード検証器 オフラインデスクトップバーコード検証器 DataMan 395Vシリーズ バーコード検証機 2

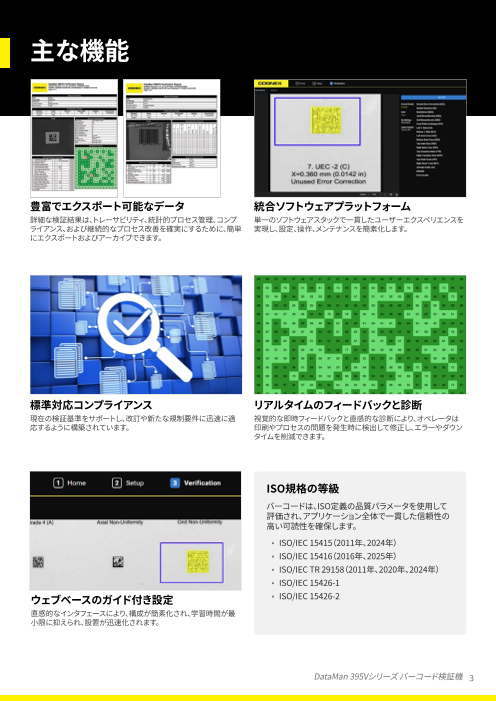

主な機能 豊富でエクスポート可能なデータ 統合ソフトウェアプラットフォーム 詳細な検証結果は、トレーサビリティ、統計的プロセス管理、コンプ 単一のソフトウェアスタックで一貫したユーザーエクスペリエンスを ライアンス、および継続的なプロセス改善を確実にするために、簡単 実現し、設定、操作、メンテナンスを簡素化します。 にエクスポートおよびアーカイブできます。 標準対応コンプライアンス リアルタイムのフィードバックと診断 現在の検証基準をサポートし、改訂や新たな規制要件に迅速に適 視覚的な即時フィードバックと直感的な診断により、オペレータは 応するように構築されています。 印刷やプロセスの問題を発生時に検出して修正し、エラーやダウン タイムを削減できます。 ISO規格の等級 バーコードは、ISO定義の品質パラメータを使用して 評価され、アプリケーション全体で一貫した信頼性の 高い可読性を確保します。 ▪ ISO/IEC 15415（2011年、2024年） ▪ ISO/IEC 15416（2016年、2025年） ▪ ISO/IEC TR 29158（2011年、2020年、2024年） ▪ ISO/IEC 15426-1 ウェブベースのガイド付き設定 ▪ ISO/IEC 15426-2 直感的なインタフェースにより、構成が簡素化され、学習時間が最 小限に抑えられ、設置が迅速化されます。 DataMan 395Vシリーズ バーコード検証機 3

使用事例 インラインラベルベースのコード検証 出荷ラベル検証 ラベルのバーコードは、湾曲した面や反射面であっても、可読性とコン 倉庫および処理ライン全体で出荷ラベルのコードを検証し、グレード付 プライアンスを確保するために確認します。 けして、正確な配送を確保します。 インラインDPM検証 オフラインDPM DPMの品質をリアルタイムで評価し、製造プロセス全体で一貫したマー 低コントラストまたは困難な表面であっても、部品とコンポーネントを検 キングとコンプライアンスをサポートします。 証してトレーサビリティをサポートし、コード品質問題を診断します。 印刷されたコードシート検証 オフラインラベルと大型フォーマットの検証 印刷されたコードをシート全体で検査して、印刷の欠陥を迅速に特定 業界標準に照らしてラベルや大型部品のバーコード品質解析する、マー し、コード品質を評価し、業界標準に準拠していることを確認します。 キングの問題を早期に特定して印刷品質を向上させ、手直しを減らしま す。 DataMan 395Vシリーズ バーコード検証機 4

簡素化されたWeb UIの高度な機能 シンプルな3ステップ設定 総合評価 個々の品質パラメータグレーディング 詳細な診断ツール カスタマイズ可能なレポート 広範のアーカイブ 色分けされた豊富なデータを持つビジ すべての検証、または問題のあるコード 完全なISO検証結果をFTPサーバーま ュアル診断により、コード品質の問題を を選択的に PDF または HTML レポー たはクラウドに保存し、トレーサビリティ 迅速に特定します。 トを生成します。 と分析を行います。 DataMan 395Vシリーズ バーコード検証機 5

DataMan 395Vシリーズ バーコード検証機製品仕様 完全な技術製品仕様については、support.cognex.com で入手できる DataMan 395V リファレンスマニュアルを参照してく ださい。 モデル DataMan 395V-OMNI DataMan 395V-OPT DataMan 395V-LBL DataMan 395V-DPM DataMan 395V-HD 25 mm 固定焦点距離、f/4 12 mm 固定焦点距離、f/4 12 mm 固定焦点距離、f/4 35 mm 固定焦点距離、f/4 固定焦点距離 75 mm、f/4 レンズタイプ 固定絞り、2/3 インチセン 固定絞り、2/3 インチセン 固定絞り、2/3 インチセン 固定絞り、2/3 インチセン 固定絞り、2/3 インチセン サフォーマット、Cマウント サフォーマット、Cマウント サフォーマット、Cマウント サフォーマット、Cマウント サフォーマット、Cマウント レンズ レンズ レンズ レンズ レンズ 660 nm、45°、4方向の照明 660 nm、45°、4方向の照明 照明 660 nm、45°、4方向の照明 660 nm、45°、4方向の照明 660 nm、45°、4方向の照明 660 nm、30°、1方向、2方向、 660 nm、30°、1方向、2方向、 4方向照明 4方向照明 660 nm、90° 660 nm、90° Xの最小寸法 8mi（l 0.203 mm） 7mi（l 0.178 mm） 6 mi（l 0.15 mm） 3.75 mi（l 0.095 mm） 1 mi（l 0.025 mm） 41mm、サイド照明アタッチ 41mm、サイド照明アタッチ ワーキングディスタンス 0 mm 0 mm 60 mm メント付き メント付き 71 mm、サイド照明アタッチ 71 mm、サイド照明アタッチ メントなし メントなし 5 mil シンボル: 1 mil記号：+/- 被写界深度（ワーキングデ ィスタンス公差） 該当なし 該当なし ±3 mm +/- 1.5 mm 0.2 mm 15 mil記号：+/- 4mil記号：+/- 2.5 mm 0.8mm 視野 160 x 133.85 mm 98 x 82 mm 80 x 60 mm 35 x 29 mm 11 x 9 mm 寸法 362 x 273 x 298 mm 236 x 276 x 211 mm 185 x 185 x 175 mm 286 x 145 x 193 mm 360 x 145 x 193 mm (14.2 x 10.7 x 11.7 インチ) （9.3 x 10.9 x 8.3インチ） （7.3 x 7.3 x 6.9インチ） (11.3 x 5.7 x 7.6 インチ) （14.2 x 5.7 x 7.6インチ） 重量 6500 g（229.3オンス） 2050 g（72.3オンス） 945 g（33.3オンス） 1940.1 g（68.4オンス） 1900 g（67オンス） 1秒あたりの最大コード数 該当なし 該当なし 1D：20コード/秒 2D：10コード/秒 2D：10コード/秒 アプリケーション依存 最大読み取り速度 該当なし 該当なし 3.6 ft/秒（1.1 m/秒） 4.6 ft/秒（1.4 m/秒） アプリケーション依存 平坦度許容範囲 該当なし 該当なし ±3°平坦度 ±2°平坦度 ±0.1°平坦度 画像センサ 2/3 インチ CMOS、グローバルシャッター、2448 x 2048 (5 MP)、3.45 μm 正方形ピクセル 認可 CE, FCC, KCC, TÜV SÜD NRTL, UKCA 業界標準準拠 ISO/IEC 15415、ISO/IEC 15416、ISO/IEC TR 29158、ISO/IEC 15426-1、ISO/IEC 15426-2 アプリケーション規格 GS1（デジタルリンクコードおよびDataBarコードを含む）、MIL-STD 130、Unique Identifie（r 固有識別子） UDI, HIBCC, ISO/IEC 15434, Russian Crypto- code, Custom Application Standards 環境保護 IP67、高度：2,000 m、屋内使用のみ、汚損度II 消費電力 24 VDC ±10%、最大1.5 A（ラベルライト、最大消費電力36 W）LPSまたはNECクラス2のみ供給。 通信 2 つのイーサネットポート シンボル 一次元：UPC/EAN、Code 128、ITF-14、Interleaved 2 of 5、Code 39、Code 93、Codabar 二次元：データマトリックス（ECC 200）、QRコード、Micro QRコード、PDF417 DataMan 395Vシリーズ バーコード検証機 6

コンポーネントとアクセサリ 調節可能なスタンド スタンドはさまざまなサイズや形状の部品に対応しているた め、素早く簡単に位置決めして検証できます。 延長アーム オプションの延長アームにより、スタンドの最大部品高さが 5.5インチから11.5インチに増加し、より大きなコンポーネント をサポートします。 取付ブラケット DataMan 395V-LBLモデルをスタンドに固定するための 取付けブラケット。 キャリブレーションカード 基本的なデータマトリックスカードや適合性キャリブレーショ ンカードなど、計測／計測値精度を維持するためのキャリブ レーションカード。 DataMan 395Vシリーズ バーコード検証機 7

寸法8 7 6 5 4 3 2 1 REVISIONS F DaNtOaTMES:an 395V 検証機 CADファイルをsupport.cognex.com から入手できますR。EV . DESCRIPTION DATE MODIFIED - DI ENSIONS ARE IN MILLIMETERS [INCHES] F - DIMENSIONS PROVIDED ARE FOR REFERENCE ONLY 01 INITIAL CREATION 2025NOV05 JJH DataMan 395V-LBL 5.0 2.4 7.3 127.5 60.0 184.8 E E 1.8 45.9 D D C C 4 x M3 4.0 0.16 1.48 37.5 2.72 69.0 B B This document is proprietary to Cognex Corp., Natick, MA. and may not to be used in any way, disclosed to others, or reproduced, in whole DataMan 395V-DPM or in part, except as expressly authorized by Cognex in writing. Any permitted reproduction of this document must include this notice. ©2019 Cognex Corp. All rights reserved. 8 8 7 7 6 6 5 5 4 Document Type 4 3 3 2 2 1 1 Created by 7.7 7.7 jharman REVISIONS REVISIONS 196.3 196.3 REVC.hecked by DREESVC.RIPTION DESCRIPTIONDATE MODIFIED DATE MODIFIED F F Material 01 Fir0st1 drawing First dr3aw92i5n0g2V5N-OLBV1L7, 45DEG LJEJHD20,2 5NMOVP1F7 JJH F Surface Project: Customer Refeence A Roughness Size Date Dwg No. Rev A Volume NOTES: NOTES: A3 18/11/2025 01 Scale Unit - DWIMeighEt NSIONS ARE- I ND IMIELNLISMIOETNE1SR: 2SA R[INE CINH MEmSILm]LIMETERS [INCHES] SHEET 1 OF 1 8 7 6 5 - ALL4 DIMENSOINS -A ARLEL F DOIMR3 ERNEFSEORIENNSC AER OE FNOLYR! REF2ERENCE ONLY! 1 E E E E 5.0 5.0 127.4 127.4 1.1 1.1 1.6 1.65.7 5.7 9.3 9.3 29.0 41.0 144.7 235.3 V 29.0 FOV 41.0 144.7 235.3 FO D D D D 4 x M3x0.5 8.0 4 x M3x0.5 8.0 C C C C B B B B 3.3 3.30.8 0.8 84.8 84 .820 .0 20.0 Document Type Cust Ref DrawDocument Typine g Cust Ref Drawing Created by jharman Created by jharman Checked by Checked by Material Material DM395V-DPM, KADGMU3, 950V/4-D5/P3M0D, KEAGG LUED, 9, 05/M45P/30DEG LED, 5MP Surface Surface Project: CPruojesctto: mer Reference Customer Reference A A Roughness Roughness Size Date SizeDwg No. Date Dwg No. Rev A Rev A This document is proprietary to CTohgins edxo Ccuomrpe.,n Nt iast ipcrko,p MrieAt.a aryn dto m Caoyg noetx t oC obrep .u, sNeadt iicnk a, nMyA w. ayn,d d misaclyo sneodt ttoo boeth uesres,d o inr raenpyro wdauyc,e di,s icnl owsheodl eto oVthoelursm, eor reproduced, in whole Volume A3 18/11/2025 A3 18/11/2025 01 01 or in part, except as expressly auothr oinri zpeadrt ,b eyx Cceopgtn aesx einx pwrreitsinsgly. aAuntyh opreizrmedit tbeyd Creopgrnoedxu cinti ownr iotinf gth. isA ndyo cpuemrmeintte md urestp irnocdlucdteio tnh iosf nthoitsic deo. cument must include this notice. ©2019 Cognex Corp. All rights re©se2r0v1e9d .C ognex Corp. All rights reserved. Scale Unit Scale Unit Weight Weight 1:5 mm 1:5 mm SHEET 1 OF 1 SHEET 1 OF 1 8 8 7 7 6 6 5 5 4 4 3 3 2 2 1 1 DataMan 395Vシリーズ バーコード検証機 8 3.0 76.0 3.5 89.8 2.7 68.9 3.2 81.7 3.0 76.0 3.5 7.3 89.8 184.8 2.7 68.9 3.2 81.7 4.5 114.5 3.5 89.8 4.5 3.2 114.5 81.7 7.6 192.7 1.5 FOV 37.0 7.6 192.7 1.5 FOV 37.0 FOV 4.7 119.8 4.7 119.8 0.62 2.3 15.8 58.5

DataMan 395V-OPTI 236 275 236 275 (9.29 in) (10.83 in) (9.29 in) (10.83 in) DataMan 395V-OMNI 236 275 (9.29 in) (10.83 in) 250 155 (9.84 in) (6.10 in) 361 243 (14.21 in) (9.57 in) DataMan 395Vシリーズ バーコード検証機 9 250 155 (9.84 in) (6.10 in) 361 243 (14.21 in) (9.57 in) 527 (20.75 in) 274 310 (10.79 in) (12.20 in) 210 69 (8.27 in) (2.72 in) 210 69 (8.27 in) (2.72 in) 527 (20.75 in) 274 310 (10.79 in) (12.20 in) 241 236 (9.29 in) 236 (9.29 in) 241 210 69 (8.27 in) (2.72 in) 236 (9.29 in)

8 7 6 5 4 3 2 1 DataMan 395V-HD REVISIONS REV. DESCRIPTION DATE MODIFIED F 01 First drawing 2025NOV17 JJH F NOTES: - DIMENSIONS ARE IN MILLIMETERS [INCHES] - ALL DIMENSION ARE FOR REFERENCE ONLY! E E 8.0 201.97 0.4 12.2 FOV 9.2 309.5 D 1.6 5.7 D 41.0 144.7 8 7 6 5 4 3 2 1 4 x M3x0.5 8 0.3 REVISIONS REV. DESCRIPTION DATE MODIFIED F 01 First drawing 2025NOV17 JJH F C C NOTES: - DIMENSIONS ARE IN MILLIMETERS [INCHES] - ALL DIMENSION ARE FOR REFERENCE ONLY! E E B B 8.0 6.3 0.8 Document 201.97 Type 159.1 20.0 Created by 0.4 jharman Checked by 12.2 FOV 9.2 Material 309.5 DM395V-DPM HD,KAGU HD,90/45/30DEGLED,5MP D 1.6 5.7 D Surface Project: Customer Reference A 41.0 144.7 Roughness Size Date Dwg No. Rev A This document is proprietary to Cognex Corp., Natick, MA. and may not to be used in any way, disclosed to others, or reproduced, in whole Volume A3 18/11/2025 01 or in part, except as expressly authorized by Cognex in writing. Any permitted reproduction of this document must include this notice. ©2019 Cognex Corp. All rights reserved. Scale Unit Weight 1:5 mm SHEET 1 OF 1 8 7 6 5 4 3 2 1 4 x M3x0.5 8 0.3 C C B B 6.3 0.8 Document Type 159.1 20.0 Created by jharman Checked by Material DM395V-DPM HD,KAGU HD,90/45/30DEGLED,5MP Surface Project: Customer Reference A Roughness Size Date Dwg No. Rev A This document is proprietary to Cognex Corp., Natick, MA. and may not to be used in any way, disclosed to others, or reproduced, in whole Volume A3 18/11/2025 01 or in part, except as expressly authorized by Cognex in writing. Any permitted reproduction of this document must include this notice. ©2019 Cognex Corp. All rights reserved. Scale Unit Weight 1:5 mm SHEET 1 OF 1 8 7 6 5 4 3 2 1 DataMan 395Vシリーズ バーコード検証機 10 3.0 76.0 3.5 89.8 2.7 3.2 68.9 81.7 4.5 114.5 5.7 144.7 3.0 76.0 3.5 89.8 2.7 3.2 68.9 81.7 7.6 192.7 0.4 FOV 11.0 4.7 119.8 4.5 114.5 5.7 144.7 7.6 192.7 0.4 FOV 11.0 4.7 119.8

カスタマーサクセス セルフサービス・リソースから専門家のグローバル・ネットワークまで、 お客様のニーズに合わせた業界トップクラスのサポート 計画と導入 実行とサポート 拡張と最適化 最初の計画から本格的な実装まで、 コグネックスは高度なマシンビジョンを 簡単に使用できるようサポートします。 計画と展開の過程で、製品の選択とセットアップ、シングル クリック登録、画像ベースのAIトレーニングに関する厳選さ れたガイダンスで、迅速に進めることができます。 検証と本番稼働が終わったら、接続サポートとセルフサー ビストレーニングで最高のパフォーマンスを維持して、初心 者から専門家までサポートします。 また、インターフェイスや機能を共有した幅広い製品ポート フォリオや、複数の施設にわたる成長と最適化を支援する データへの容易なアクセスを通じて、長期的なスケールア ップを支援します。 cognex.com/ja/customer-success DataMan 395Vシリーズ バーコード検証機 11

コグネックス製品シリーズ ビジョンシステム ソフトウェア Edgeおよび高度なAIを活用して検査 プロセスを最適化し、正確な欠陥検出、 組立検証、文字読み取りなどを実現 します。 www.cognex.com/machine-vision バーコードリーダ 柔軟な AI搭載のリーダーと検証機能 により、運用と流通全体でエンドツーエンド のトレーサビリティを実現し、使いやすさと 信頼性を追求します。 www.cognex.com/barcodereaders 業種別ソリューション 製造とロジスティクスの課題を簡素化 するパワフルな AI画像処理 ソリューシ ョンで、幅広い業界にわたるアプリケー ションに対応します。 www.cognex.com/solutions 高度なビジョンを、簡単に コグネックス株式会社　〒113-0021　東京都文京区本駒込2-28-8　文京グリーンコート23階 <お問い合わせ> TEL. 03-4579-0266 infojapan@cognex.com 南北アメリカ アイルランド +353 21 601 9005 アジア太平洋地域 北米 +1 855 426 4639 イタリア +39 02 9475 4345 中国 +86 021 8036 5424 ブラジル +1 855 426 4639 スペイン +34 93 220 6237 © Copyright 2026, Cognex Corporation. インド +91 7305 040397 メキシコ +52 552 789 5444 スイス（DE） +49 721 958 8052 本書のすべての情報は予告なく変更されることがありま 日本 +81 03 4579 0266 す。無断複写・転載を禁じます。CognexおよびDataMan ヨーロッパ スイス（FR） +33 176 549 318 韓国 +82 070 4784 4038 イギリス +353 21 601 9005 はコグネックスコーポレーションの登録商標です。その他 オーストリア +49 721 958 8052 マレーシア +60 3 2774 6820 記載されている製品名は各社の商標または登録商標で その他のヨーロッパ +353 21 601 9005 ベルギー（FR） +33 176 549 318 シンガポール +65 3158 2511 す。Lit. DM395VDS-10-2026 フランス +33 176 549 318 台湾 +886 801 492 017 ドイツ +49 721 958 8052 その他のアジア 太平洋地域 +65 3158 2511 www.cognex.com/ja
