バッテリーレスワイヤレス電流センサ3ch品

製品カタログ

バッテリーレスワイヤレス電流センサ 3ch品 CTT-CLS-WLSシリーズ+CWD-3-1

●測定ケーブルからのワイヤレスCTの電源供給
 (エネルギーハーベスト)
●クランプ構造とワイヤレス通信の一体化による
  配線の不要化とそれに伴う設置コスト低減
●バッテリーレスの為バッテリー交換不要
●電流測定により各機器の日々の稼動コスト(電力)を計算
●接続CTを自動識別するため、CTの後付が可能で設定も不要
●内部で一次電流換算して電流値出力をするため、
  後段のシステムにて電流補正が不要
●3CHのCTデータを一括無線送信

詳細はカタログを参照ください

関連メディア

このカタログについて

ドキュメント名 バッテリーレスワイヤレス電流センサ3ch品
ドキュメント種別 製品カタログ
ファイルサイズ 1.4Mb
登録カテゴリ
取り扱い企業 株式会社ユー・アール・ディー (この企業の取り扱いカタログ一覧)

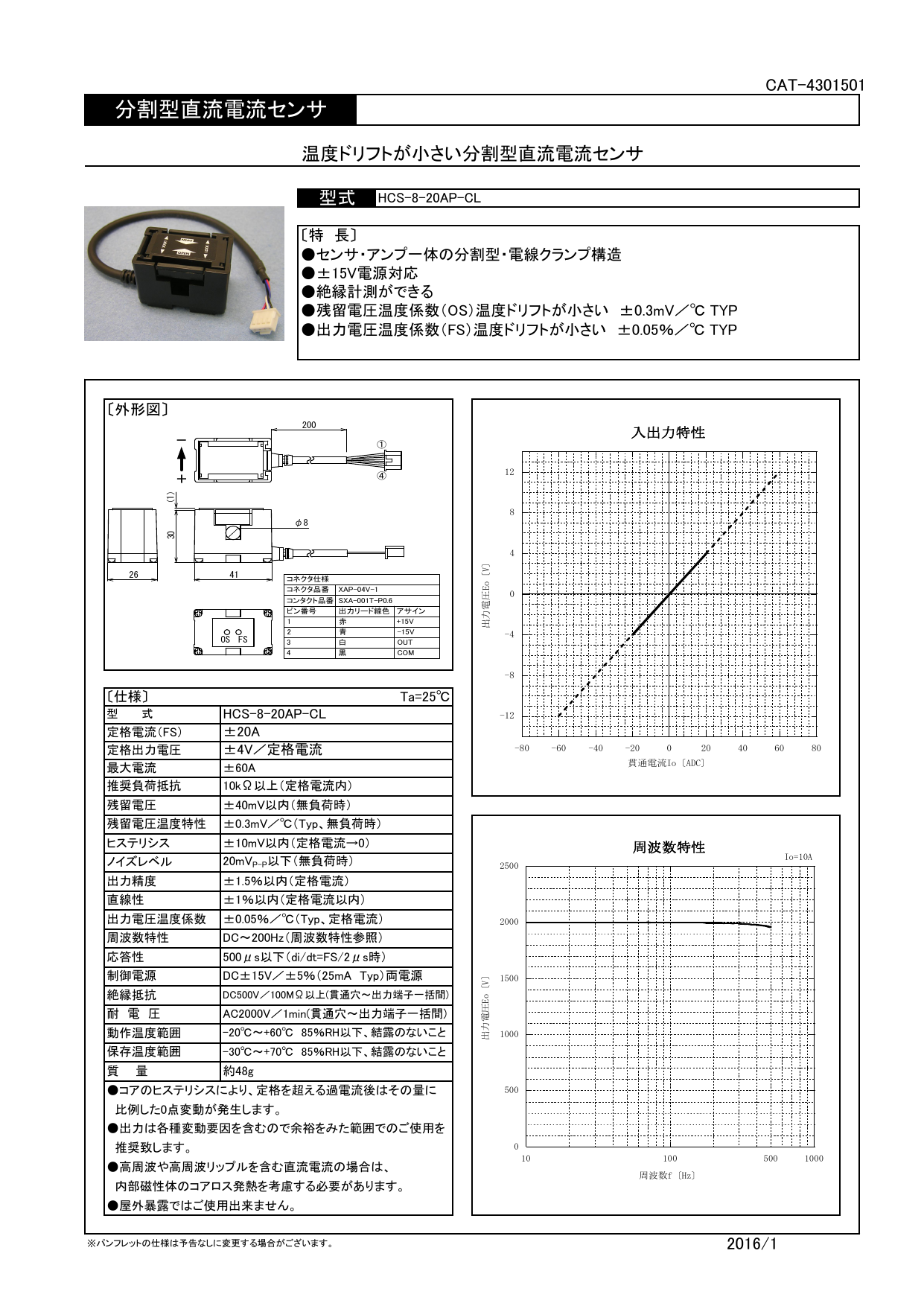

この企業の関連カタログ

データ変換機器(AC/DC電流→DC電圧・(0-5V)DC電流(4-20mA)変換)
製品カタログ

株式会社ユー・アール・ディー

交流電流センサ(汎用タイプ、一般計測用)
製品カタログ

株式会社ユー・アール・ディー

交流電流センサ(汎用型 精密計測用)
製品カタログ

株式会社ユー・アール・ディー

このカタログの内容

Page1

CA -4500601C ワイヤレス電流センサ バッテリーレスワイヤレス電流センサ3ch(φ10,16,24,36) 取扱 方法 以下Web レ 型式 C -10-CL - L 50, C -16-CL - L 100, C -24-CL - L 250, C -36-CL - L 600, C D-3-1 確認 取扱説明書 You Tube 動画 特 長 http://www.u-rd.com/products/CWD-3-1.html ●測定ケーブルからのワイヤレスCTの電源供給(エネルギーハーベスト) ●クランプ構造とワイヤレス通信の一体化による配線の不要化とそれに伴う設置コスト低減 ●バッテリーレスの為バッテリー交換不要 ●電流測定により各機器の日々の稼動コスト(電力)を計算 ●接続CTを自動識別するため、CTの後付が可能で設定も不要 ●内部で一次電流換算して電流値出力をするため、後段のシステムにて電流補正が不要 ●3CHのCTデータを一括無線送信 ●EnOceanのドングルとフリーソフトにて電流値モニタまで可能(取説ご参照下さい) 57 40.5 [外形図] 22 45 34 22 31 26 19 14.5 29.5 23 15 15 15 15 500 500 500 500 CTT-10-CLS-WLS50 CTT-16-CLS-WLS100 CTT-24-CLS-WLS250 CTT-36-CLS-WLS600 注:ケーブル長 500mmが標準も、 2000mm対応可能。 (CTT-xx-CLS- CWD-3-1 WLSxxxL2シリーズ) 21.5 CT3台組合せ時 〔ワイヤレス電流センサ 3ch CT部仕様〕 =25 型 式 CTT-10-CLS-WLS50 CTT-16-CLS-WLS100 CTT-24-CLS-WLS250 CTT-36-CLS-WLS600 ワイヤレス電流センサ貫通穴径 φ10 φ16 φ24 φ36 定格電流(FS) 50A 100A 250A 600A 適用電流 5~50A 10~100A 10~250A 20~600A 最小動作値 2A 2A 2A 2A 耐電圧 AC1000V/1分間(CTコア~ケース 間) 絶縁抵抗 DC500V/100MΩ以上(CTコア~ケース 間) 許容脱着回数 概略100回程度 使用条件 -10℃~+50℃ 80%RH以下 結露のないこと 保存条件 -20℃~+60℃ 80%RH以下 結露のないこと 質 量 約65g 約95g 約200g 約340g 〔ワイヤレス電流センサ 3ch 無線部仕様〕 =25 型 式 CWD-3-1 適応CT部 CTT-10-CLS-WLS50, CTT-16-WLS100, CTT-24-WLS250, CTT-36-WLS600 (3chに別々のCT部接続可能) 精度(参考値、CT部含めた精度) ±3%FS データサンプリング・送信時間 1s毎にデータサンプリングし30秒毎に平均値を送信 他機能 LRN機能(LRNボタンによるEnOcean ID登録可)、LED表示(送信時LED点灯) プロファイル EnOcean GP (各CTに従った電流データを送信) 周波数 928MHz アンテナ 内部パターンアンテナ 技術基準適合 認証番号 206-000372 使用条件 -10℃~+50℃ 80%RH以下 結露のないこと 保存条件 -20℃~+60℃ 80%RH以下 結露のないこと 質 量 約50g ン レ 仕様 予告 変更 場合 2017.11 37 50 40.5 55 49.5 74.5 61 91
Page2

リーレ ワ ヤレ 電流 ン 3 ( 10,16,24,36) 特許出願中 製品改良 予告 仕様 変更 特注品 製作 可能 問合 下 B 230-0045 横浜市鶴見区末広町1-1-52 EL 045-502-3111 FA 045-502-3632
