ステンレス製圧力容器に使われる主な部品をまとめました。
液送ユニット【LP-1】
加圧容器用の蓋ユニットです。加圧口、液送口、安全弁、圧力計がセットになってます。
液送口【L-1】
圧送により押し出された液を送り出すジョイントです。
加圧口【P-1】
容器にエアー等を送るためのジョイントです。
安全弁【S-1】
加圧容器を安全にご使用する為に必要です。
圧力計【PV-P】
圧力指示の読み取りが容易で、取り扱いも簡単です。
加圧口・安全弁・圧力計【PPS-P】
加圧口、圧力計、安全弁がセットになったコンパクトなユニットです。
流入管
容器に液体を注入するときに蓋に取り付けます。
液体を容器側面につたわせて静かに流し入れます。
液体の泡立ちや跳ね返りを防ぎます。
このカタログについて
| ドキュメント名 | ステンレス加圧容器用アクセサリー |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 24.2Mb |
| 登録カテゴリ | |
| 取り扱い企業 | MONOVATE(旧日東金属工業)株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

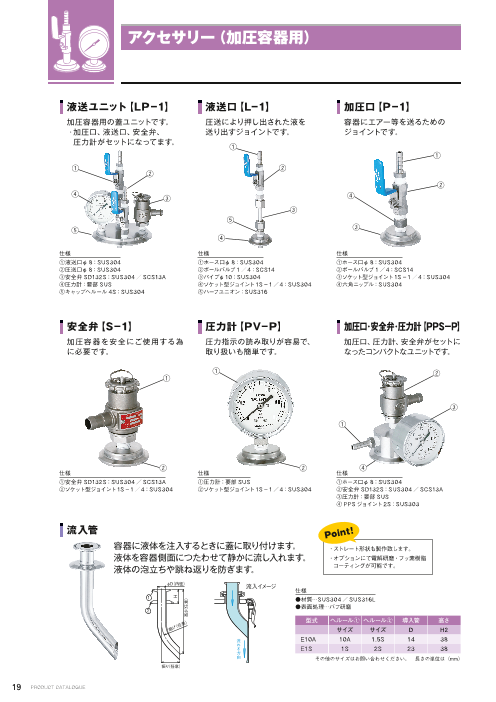

Page1
アクセサリー（加圧容器用）
液送ユニット【LP－1】 液送口【L－1】 加圧口【P－1】
加圧容器用の蓋ユニットです。 圧送により押し出された液を 容器にエアー等を送るための
・ 加圧口、液送口、安全弁、 送り出すジョイントです。 ジョイントです。
圧力計がセットになってます。 ①
①
① ②
②
②
④ ③ ④
③
⑤
⑤ ③
④
仕様 仕様 仕様
①液送口φ8：SUS304 ①ホース口φ8：SUS304 ①ホース口φ8：SUS304
②圧送口φ8：SUS304 ②ボールバルブ1／4：SCS14 ②ボールバルブ1／4：SCS14
③安全弁 SD132S：SUS304／SCS13A ③パイプφ10：SUS304 ③ソケット型ジョイント1Sー1／4：SUS304
④圧力計：要部 SUS ④ソケット型ジョイント1Sー1／4：SUS304 ④六角ニップル：SUS304
⑤キャップヘルール 4S：SUS304 ⑤ハーフユニオン：SUS316
安全弁【S－1】 圧力計【PV－P】 加圧口・安全弁・圧力計【PPS－P】
加圧容器を安全にご使用する為 圧力指示の読み取りが容易で、 加圧口、圧力計、安全弁がセットに
に必要です。 取り扱いも簡単です。 なったコンパクトなユニットです。
①
① ②
③
①
② ② ④
仕様 仕様 仕様
①安全弁 SD132S：SUS304／SCS13A ①圧力計：要部 SUS ①ホース口φ8：SUS304
②ソケット型ジョイント1Sー1／4：SUS304 ②ソケット型ジョイント1Sー1／4：SUS304 ②安全弁 SD132S：SUS304／SCS13A
③圧力計：要部 SUS
④ PPSジョイント2S：SUS303
流入管
容器に液体を注入するときに蓋に取り付けます。 ・ス トレート形状も製作致します。
液体を容器側面につたわせて静かに流し入れます。 ・オ プションにて電解研磨・フッ素樹脂
液体の泡立ちや跳ね返りを防ぎます。 コーティングが可能です。
φD（内径） 流入イメージ
仕様
1 ●材質…SUS304／SUS316L
●表面処理…バフ研磨
2
） 型式 ヘルール① ヘルール② 導入管 高さ
任意
曲げ（ サイズ サイズ D H2
流 E10A 10A 1.5S 14 38
れ
る E1S 1S 2S 23 38
方
向 その他のサイズはお問い合わせください。 長さの単位は（mm）
振り（任意）
19 PRODUCT CATALOGUE
H
高さ（任意）
