圧力容器と圧送に必要な部品がセットになった、圧送ユニットです。
開口部がフランジタイプの圧力容器です。
口径と容器内径が同じストレートタイプです。
○オープン型の為、洗浄が容易に行えます。
○ご使用に合わせて、アクセサリーを選定出来ます。
○受注生産品ですので、「寸法」「材質」の変更や用途に合わせて特注加工が出来ます。
【セット内容】 ①加圧口 ②安全弁 ③液送口 ④圧力計 ⑤のぞき窓
関連メディア
このカタログについて
| ドキュメント名 | フランジオープン加圧容器 圧送ユニット【PCN-O-UT】 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 20.3Mb |
| 登録カテゴリ | |
| 取り扱い企業 | MONOVATE(旧日東金属工業)株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

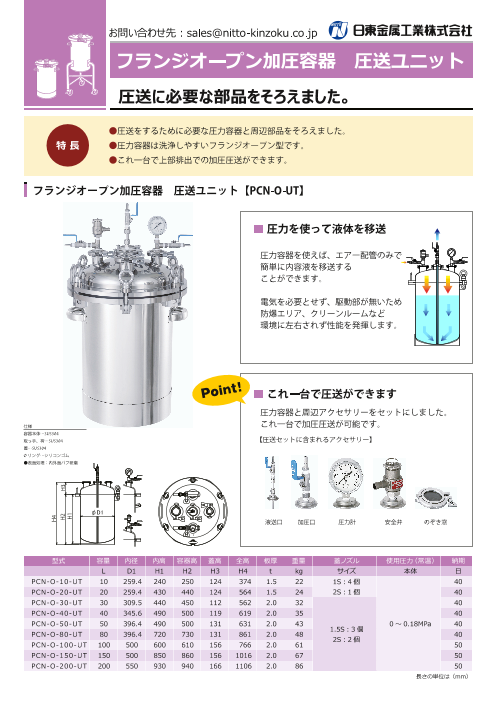

Page1
圧送に必要な部品をそろえました。
仕様
容器本体…SUS304
取っ手、袴…SUS304
蓋…SUS304
O リング…シリコンゴム
●表面処理：内外面バフ研磨
φD1
L D1 H1 H2 H3 H4 t kg
PCN-O-10-UT 10 259.4 240 250 124 374 1.5 22 4 40
PCN-O-20-UT 20 259.4 430 440 124 564 1.5 24 1 40
PCN-O-30-UT 30 309.5 440 450 112 562 2.0 32 40
PCN-O-40-UT 40 345.6 490 500 119 619 2.0 35 40
PCN-O-50-UT 50 396.4 490 500 131 631 2.0 43 0 0.18MPa 40
3
PCN-O-80-UT 80 396.4 720 730 131 861 2.0 48 40
2
PCN-O-100-UT 100 500 600 610 156 766 2.0 61 50
PCN-O-150-UT 150 500 850 860 156 1016 2.0 67 50
PCN-O-200-UT 200 550 930 940 166 1106 2.0 86 50
H4
H2 H3
H1
