口径と容器内径が同じストレートタイプで、スチームや水で温度調節できるジャケット付きの圧送ユニット！
圧力容器と圧送に必要な部品がセットになった、圧送ユニットです。
開口部がへルールタイプの圧力容器です。
口径と容器内径が同じストレートタイプで、スチームや水で温度調節できるジャケット付きのステンレスタンクです。
○内容液の保温・冷却用に【PCN-F】にジャケットを付 けました。
○ご使用に合わせて、アクセサリーを選定出来ます。
○受注生産品ですので、「寸法」「材質」の変更や用途に合わせて特注加工が出来ます。
【セット内容】 ①加圧口 ②安全弁 ③液送口 ④圧力計 ⑤のぞき窓（容量30L以上のみ）
このカタログについて
| ドキュメント名 | ジャケット型へルールオープン加圧容器 圧送ユニット【PCN-F-J-UT】 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 24.1Mb |
| 登録カテゴリ | |
| 取り扱い企業 | MONOVATE(旧日東金属工業)株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

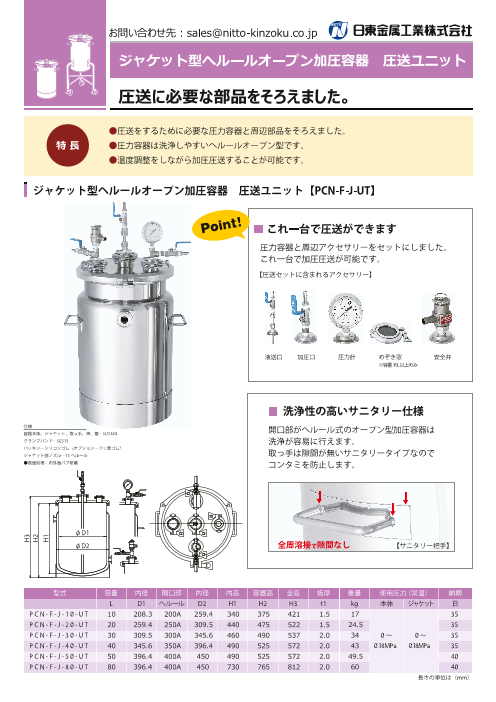

Page1
圧送に必要な部品をそろえました。
仕様
容器本体、ジャケット、取っ手、袴、蓋…SUS304
クランプバンド…SCS13
パッキン…シリコンゴム（オプション…フッ素ゴム）
ジャケット部ノズル…1S ヘルール
●表面処理：内外面バフ研磨
φD1
φD2
型式 容量 内径 開口部 内径 内高 容器高 全高 板厚 重量 使用圧力（常温） 納期
L D1 ヘルール D2 H1 H2 H3 t1 kg 本体 ジャケット 日
P C N - F - J - 1 0 - U T 10 208.3 200A 259.4 340 375 421 1.5 17 35
P C N - F - J - 2 0 - U T 20 259.4 250A 309.5 440 475 522 1.5 24.5 35
P C N - F - J - 3 0 - U T 30 309.5 300A 345.6 460 490 537 2.0 34 0～ 0～ 35
P C N - F - J - 4 0 - U T 40 345.6 350A 396.4 490 525 572 2.0 43 0.18MPa 0.18MPa 35
P C N - F - J - 5 0 - U T 50 396.4 400A 450 490 525 572 2.0 49.5 40
P C N - F - J - 8 0 - U T 80 396.4 400A 450 730 765 812 2.0 60 40
長さの単位は（mm）
H3
H2
H1
