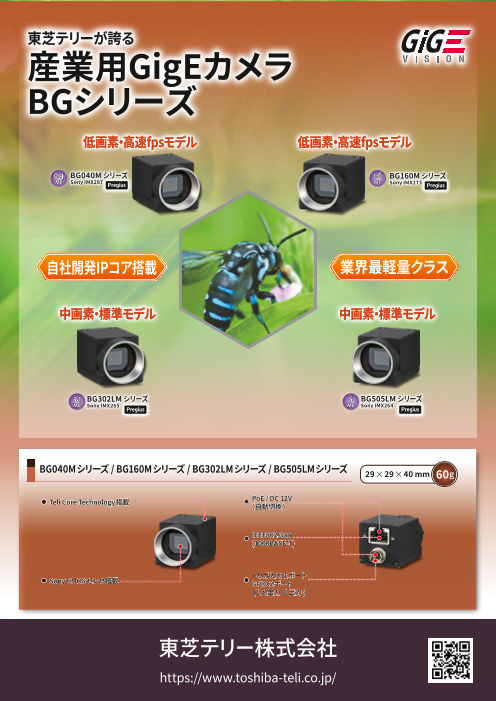

カタログの表紙
カタログの表紙

このカタログをダウンロードして
すべてを見る

ダウンロード(5.9Mb)

東芝テリー 産業用GigEカメラ BGシリーズ カタログ

製品カタログ

産業用カメラ カタログ

BGシリーズは映像出力・カメラ制御にGigabit Ethernetインターフェースを採用したカメラです。
カメラ本体は、小型・軽量で機器組み込みに最適です。
充実の3年保証付き。
・Gigabit EthernetインターフェースによりPCへの接続が容易
・電源供給は、IEEE802.3af 準拠のPower over Ethernet(PoE)に対応
・装置組み込みに最適な業界最軽量クラス
・ケーブルは、長尺を必要とする装置組み込みにLANケーブルで柔軟に対応
・スケーラブルモードにより、さらに高速な読み出しが可能
・SDKはTELIオリジナル(TeliCamSDK)を準備(無料ダウンロード可)

このカタログについて

ドキュメント名 東芝テリー 産業用GigEカメラ BGシリーズ カタログ
ドキュメント種別 製品カタログ
ファイルサイズ 5.9Mb
関連製品
登録カテゴリ
取り扱い企業 東芝テリー株式会社 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

このカタログの内容

Page1

東芝テリーが誇る 産業用GigEカメラ BGシリーズ 低画素・高速fpsモデル 低画素・高速fpsモデル 0.4 BG040M シリーズ 1.6 BG160M シリーズ MP Sony IMX287 MP Sony IMX273 高感度モデル 自社開発IPコア搭載 2 BG205M シリーズ MP CMOSIS CMV2000 業界最軽量クラス 中画素・標準モデル 中画素・標準モデル 3.1 BG302LM シリーズ 5 BG505LM シリーズ MP Sony IMX265 MP Sony IMX264 BG040Mシリーズ / BG160Mシリーズ / BG205Mシリーズ BG302LMシリーズ / BG505LMシリーズ Teli Core Technology 搭載 Sony CMOS センサ搭載 Sony CCD センサ / CMOSIS センサ搭載 PoE / DC 12V PoE / DC 12V ( 自動切換 ) ( 自動切換 ) IEEE802.3ab IEEE802.3ab (1000BASE-T) (1000BASE-T) トリガ入力 1 ポート トリガ入力 1 ポート GPIO 2 ポート GPIO 2 ポート (2 出力 ) (1 入出力 /1 出力 ) 29 ✕ 29 ✕ 40 mm 60 29 ✕ 29 ✕ 40 mm 53 https://www.toshiba-teli.co.jp/
Page2

東芝テリー GigEカメラ BGシリーズ TELI オリジナル IP 『Teli Core Technology』搭載 独自開発の革新技術で高集積化を実現! 超高速応答技術で通信時間を大幅に短縮! Teli Core Technology FPGA+オールインワン GigE チップを使用したカメラ All-in-one CP Register Setting 小型化 U レ ス 化 に よ り CPU Mode Setting GigE Communication ファームウェア処理を無くし、 Data Bus 高速化 Image FPGA Data Bus Driving MAC PHY Sensor TG Data Bus Data Bus 完全ハードウェア化を実現! TELI Core Technology 搭載カメラ 小型化 Register Setting FPGA ALU GigE Communication 高集積化により、小型化や /MUX Etc. Data Bus Data Bus Data Bus MAC IP Image PHY 超高速応答が可能に! Sensor Driving TG Register Setting FPGA ファームウェア処理 CPU GigE Communication ハードウェア処理 ALU Data Bus /MUX Data Bus Data Bus Etc. MAC IP PHY Image Sensor Driving TG 小型化 *1 従来方式の CPUコアを使用したカメラ 高速化 ! な高速処 理 0.160 BG205M 終了処理 露光 Te 0.144 [s] Te li Co 0.140 画像転送 開始処理 倒的 chno r lo e gy 0.021 圧 0.120 Camera A 0.099 [s] 0.100 0.050 0.010 0.080 0.011 BG302LMG 0.003 0.003 0.060 0.052 [s] 0.040 0.012 対応カメラ: 0.070 0.075 0.015 0.020 0.003 BG040Mシリーズ, BG160Mシリーズ, 0.022 BG302LMシリーズ, BG505LMシリーズ 0.000 ※ 同一画素数で比較するため、BG302LMG は 1280(H)×960(V) 画素に切り出しを行って出力しています。 *1 : オールインワンGigEチップ搭載モデルとのカメラ応答速度における比較値 カメラ置き換え選定のポイント (CCDカメラからCMOSカメラへ) 多彩なラインアップで、従来用途からの置き換えに対応! *2 : 水平画素数で比較 *3 : 有効画素の対角サイズで比較 画素数・サイズを維持したい 同じ視野で高解像度化 640 720 1,600 2,048 640 1,440 2 6.9μm2 1 4.4μm2 3.45μm2 *2 1 7.4μm / 1/2 8 /1 1/ 2 1 1 7.4μm x2.25 1/2 3.45μm2 5.9 3 型 6. .9 .8 . 0 8 型 8.8 . 3 8 2 21 型 m m 型 5. / 9 3 6. .9 m m m m 2 型 2 型 m m m 1m m m 31 万画素 / 125fps 39 万画素 / 291fps 192 万画素 / 20fps 315 万画素 / 35fps 31 万画素 / 125fps 156 万画素 / 72fps BG030 BG040M BG202 BG302LMG BG030 BG160M 同じ分解能で、より広範囲を 狭い範囲 2,448 広範囲! 2,048 1,440 2 1 3.45μm2 1 3.45μm2 3.45μm 6 /2. *3 8 / *3 . 9 1 x1.42 . .8 型 x1.25 1 2 1 / 2 3 1m 型 83m .0 型 1 m m mm 156 万画素 / 72fps 315 万画素 / 35fps 500 万画素 / 22fps BG160M BG302LMG BG505LMG 480 VisionPro 環境における スループットの内訳 [s] 1,080 540 Peripheral I/O 1,200 1,536 1,536 2,048 480 1,080
Page3

東芝テリー GigEカメラ BGシリーズ シーケンシャルシャッタ モード+ バルクトリガ モード 一回のトリガ入力で、異なる撮影条件の複数画像を出力します。 画像処理に最適な画像を簡単に取得することができます。 外部トリガ入力 ●シーケンシャルシャッタは東芝テリー独自の  撮影方式です。 (特許第4224504号) カメラ内部設定 対応カメラ: BG040Mシリーズ, BG160Mシリーズ, カメラ画像出力 BG302LMシリーズ, BG505LMシリーズ カメラ設定 設定 3 設定 1 設定 2 設定 1 メモリバンク 1 設定 2 メモリバンク 2 設定 3 条件保存 最適画像を取得 メモリバンク 3 任意呼出し メモリバンク 4 メモリバンク 3 カメラ撮影条件の設定 メモリバンク 1 メモリバンク 15 メモリバンク 2 イベント通知機能 カメラ内部の様々な状態をホストに FrameTrigger :フレームスタートトリガ受信時 高速に通知できます。 FrameTriggerError :フレームスタートトリガエラー発生時 ( 禁止時間のトリガ入力) Teli Core Technologyにより、遅延 FrameTriggerWait :フレームスタートトリガ受付待ち開始時 FrameTransferStart :映像転送開始時 時間なくイベント通知が可能です。 FrameTransferEnd :映像転送終了時 高速性を重視するビジョンシステム ExposureStart :露光開始時 に大きく貢献します。 ExposureEnd :露光終了時 対応カメラ: Timer0Start :Timer0 開始時 BG040Mシリーズ, BG160Mシリーズ, Timer0End :Timer0 終了時 BG302LMシリーズ, BG505LMシリーズ トリガ信号 センサ信号 イベント通知 指令 3軸ロボット(例) BG205M-CS (CMOSIS センサ搭載 ) CCDを凌駕する高感度(感度 1,200 lx, F11, 1/50s) FPN(固定パターンノイズ ) 補正で鮮明な画像を提供 ITS用途に適したCS マウントを採用
Page4

TeliCamSDK アプリケーション 多彩な関数提供でプログラミングが容易 画像取り込みがより簡単に Python DNET *� C/C++ GenTL*�,*� GEN<i>CAMに対応 豊富なサンプルコード付 TeliCamSDKのパッケージ構成 TeliCamSDK 分かりやすいAPIマニュアル ドライバ ライブラリ 機能設定 画像取込 USB�、GigE、CXPとのSDKを統合 サンプルコード ビューワ GenAPI,XML 画像変換 Pythonライブラリ対応「 pytelicam」 *� 設定ツール 取扱説明書 レジスタR/W 画像保存 ImageJプラグイン「TeliPlugin」 *� ※ アプリケーション開発に必要なコンポーネントが含まれています。 システムカメラの列挙 Linux Windows Intel / AMD CXP OS / Distribution *5 Ubuntu ARM USB� USB� GigE 10 11 18.04 LTS 20.04 LTS 22.04 LTS amd64 amd64 amd64 Support ✓ ✓ ✓ ✓ ✓ ✓ ●TeliCamSDK for Linux は ARM アーキテクチャにも対応しています。 - Jetson nano / Raspberry pi 4 *6 *1: Windows版 / *2: USB, CXPに対応 / *3: TeliCamSDK v4.0.0.1以降で対応 / *4: TeliCamSDK v4.0.1.1以降で対応 / *5: 記載のないOS・ディストリビューションはお問い合わせください。 / *6: PCの性能によりカメラの最大フレームレートで 画像を取得できない場合があります。 仕様 型名*1 BG040M BG040MCG BG160M BG160MCG BG040MCF BG160MCF BG205M-CS B/W、カラー B/W COLOR B/W COLOR B/W 画素数 0.4M 1.6M 2.2M 撮像デバイス型名 Sony IMX287 Sony IMX273 CMOSIS CMV2000 撮像デバイスサイズ・タイプ*2 1/2.9型GS-CMOS 1/2.9型GS-CMOS 2/3型GS-CMOS 解像度 720 x 540 1,440 x 1,080 2,048 x 1,088 出力フレームレート 291 fps 72 fps 40 fps 画素サイズ 6.90 x 6.90 μm 3.45 x 3.45 μm 5.5 x 5.5 μm Teli Core Technology*3 ✓ ✓ - イベント通知 ✓ *4 ✓ *4 ✓ *4 バルクトリガ ✓ ✓ ✓ イメージバッファ ✓ ✓ - シーケンシャルシャッタ ✓ ✓ - 短時間露光モード*5 ✓ ✓ - レンズマウント Cマウント Cマウント CSマウント リリース時期 (CY) 量産中 量産中 量産中 型名*1 BG302LMG BG302LMCG BG505LMCG BG302LMCF BG505LMG BG505LMCF B/W、カラー B/W COLOR B/W COLOR 画素数 3.1M 5M 撮像デバイス型名 Sony IMX265 Sony IMX264 撮像デバイスサイズ・タイプ*2 1/1.8型GS-CMOS 2/3型GS-CMOS 解像度 2,048 x 1,536 2,448 x 2,048 出力フレームレート 36 fps 22 fps 画素サイズ 3.45 x 3.45 μm 3.45 x 3.45 μm Teli Core Technology*3 ✓ ✓ イベント通知 ✓ *4 ✓ *4 バルクトリガ ✓ ✓ イメージバッファ ✓ ✓ シーケンシャルシャッタ ✓ ✓ 短時間露光モード*5 ✓ ✓ レンズマウント Cマウント Cマウント リリース時期 (CY) 量産中 量産中 お問い合わせください *1 : 型名接尾文字 C / MC:IRカットフィルタなし CF / MCF:IRカットフィルタあり G / CG:防塵ガラスあり *2 : 撮像デバイスタイプ GS-CMOS:グローバルシャッタータイプCMOSセンサ (RS-CMOS:ローリングシャッタータイプCMOSセンサ) *3 : Teli Core Technology TELIオリジナル新開発IP「Teli Core Technology」搭載 *4 : イベント通知 (CMOSモデル) FrameTrigger, FrameTriggerError, FrameTriggerWait, FrameTransferStart, FrameTransferEnd, ExposureStart, ExposureEnd, Timer0Start,Timer0End の利用が可能 *5 : 短時間露光モード 電子シャッター機能を拡張し、短時間露光(約1.1μs~)が出来るように切り換えるモード (※詳細はお問い合わせください) 安全に関するご注意 ●正しく安全にお使いいただくため、ご使用前に必ず「取扱説明書」をよくお読みください。 ●特殊な環境、用途でのご使用の場合、また不明な事項については当社営業部にご相談願います。 テリー カメラ 検索 本社工場 〒191-0065 東京都日野市旭が丘 4-7-1 電話 : 042 (589) 8775 (営業直通) FAX : 042 (589) 8774 関西支店 〒651-0087 兵庫県神戸市中央区御幸通 4-2-20 三宮中央ビルディング 10F 電話 : 078 (241) 7717 (代表) FAX : 078 (241) 7729 中部支店 〒451-0064 愛知県名古屋市西区名西 2-33-10 東芝名古屋ビル 電話 : 052 (524) 0223 (代表) FAX : 052 (524) 0228 ●本資料の内容は、予告なしに変更することがあります。 製品詳細は当社営業部までお問い合わせ、又はホームページをご覧ください。 ●Pregius ロゴは、 本資料の内容は2022年9月現在のものです。 ソニー株式会社の商標です。 その他、本文中の会社名 ・製品名・規格名等の名称、ロゴはそれぞれ、各社各団体における商標または登録商標です。 ●本製品の使用または、使用不能により生ずる付随的な損害 ( 事業利益の損失など ) に関して、当社は一切の責任を負いません。 4000-0348-2209
