各種配管の内部状態を調査することを目的とした押込み型ハードケー ブルカメラシステムです。
管内検査システム専用に開発したバッテリー内蔵型レコーダモニタ
を装備し、多彩な搭載機能によって検査品質の向上に貢献します。
また、本体フレームを刷新し、当社従来機に対して強度、設置安定性を
アップ、ケーブル挿入時の使用感を向上しました。
● カメラヘッド/カメラケーブル部
・ 適用管径: Φ50~800mm(※1)
・ カメラヘッド径:Φ30mm
・ 自動水平機能
・ 広視野角:160°
・ 防水:1MPa(TRS3040A)
・ ? タイプのケーブルをラインアップ
- 汎用・高耐水圧タイプ(TRS3040A)
- 押込み性・耐久性向上タイプ(TRS3030A)
● モニタ・レコーダ部
・ 7型タッチパネル付きTFT液晶
・ 記録メディアはSDHC(4GB)~ SDXC(256GB)対応
・ GPS による位置情報(緯度・経度)の表示
・ 無線LANを用いた映像確認・本体操作が可能
・ 内蔵バッテリーで約4時間稼働(標準値※2)
・ 静止画への文字入力・保存が可能
※1:管内状況による。Φ300mm以上の管径で使用する場合は条件あり。
※2:新品/常温/標準設定/無線LANオフ/GPSオフ時。
このカタログについて
ドキュメント名 | 東芝テリー 管内検査カメラシステム TRS3040A / TRS3030A リーフレット |
---|---|
ドキュメント種別 | 製品カタログ |
ファイルサイズ | 2.5Mb |
登録カテゴリ | |
取り扱い企業 | 東芝テリー株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

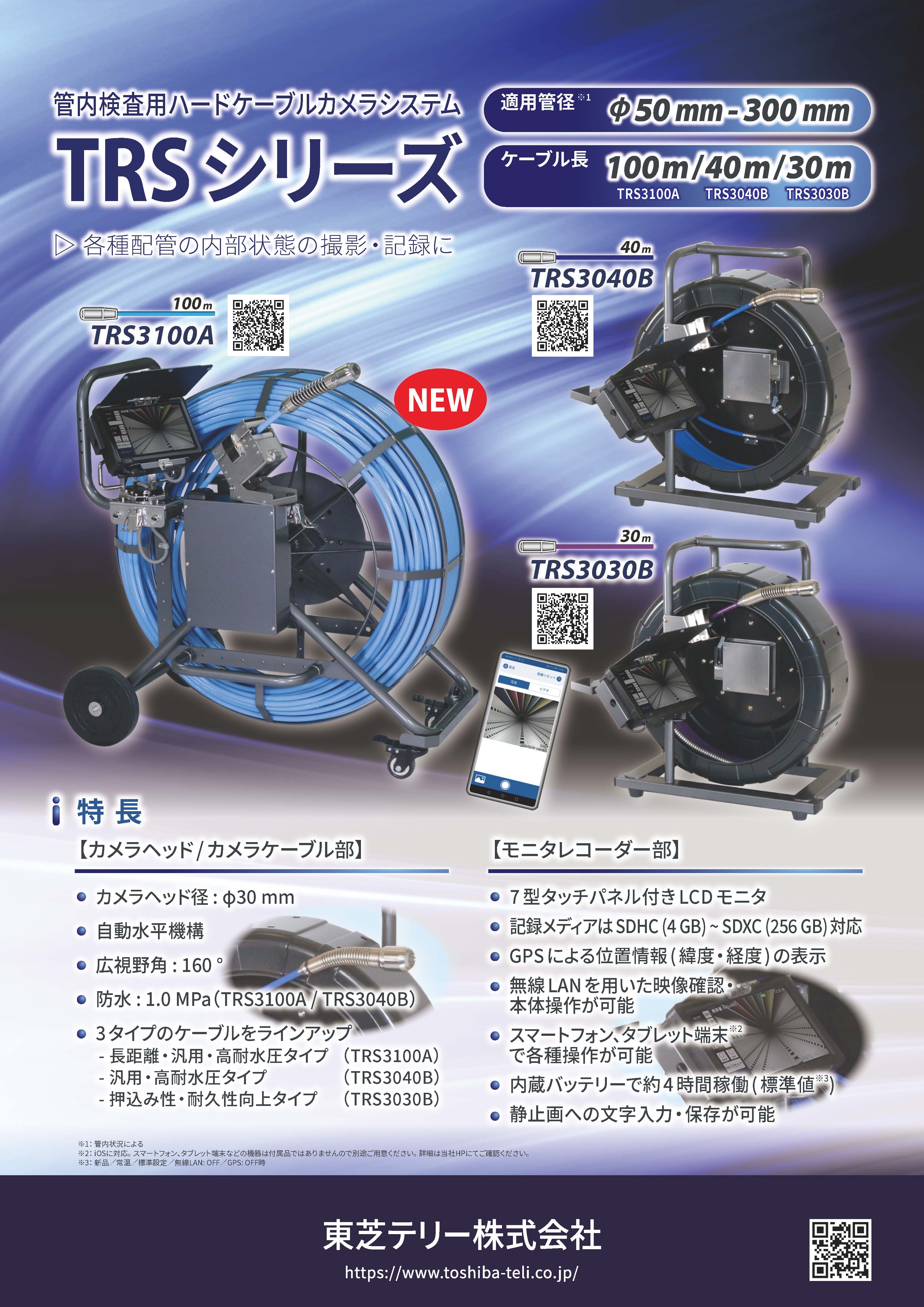

Page1
管内検査カメラシステム
適用管径 ※�
ケーブル長
TRS����A TRS����A
TRS3030A TRS3040A
特 長
【カメラヘッド / カメラケーブル部】 【モニタレコーダー部】
カメラヘッド径 : φ30 mm 7 型タッチパネル付き LCD
自動水平機能 記録メディアはSDHC (4 GB) ~ SDXC (256 GB)対応
広視野角 : 160 ° GPS による位置情報 ( 緯度・経度 ) の表示
防水 : 1 MPa(TRS3040A) 無線 LAN を用いた映像確認・本体操作が可能
携帯端末※2 で各種操作が可能
2 タイプのケーブルをラインアップ
- 汎用・高耐水圧タイプ (TRS3040A) 内蔵バッテリーで約 4 時間稼働 ( 標準値※3)
- 押込み性・耐久性向上タイプ(TRS3030A) 静止画への文字入力・保存が可能
※1: 管内状況による。
φ300mm以上の管径で使用する場合、カメラヘッドにスキッドを装着し、管のジョイント部分を確認できることを条件とする。
※2: Android、iOSに対応。 携帯端末は付属品ではありませんので別途ご用意ください。 詳細は当社HPにてご確認ください。
※3: 新品/常温/標準設定/無線LAN: OFF/GPS: OFF時
Page2
仕様
型名 TRS3030A TRS3040A
TV方式 NTSC 方式準拠
撮像素子 1/4 型 30 万画素 CMOSセンサ
サイズ φ30 mm
適用管径 φ50 mm ~ φ800 mm※1
カメラヘッド 曲管通過性能 φ50 mm ~
防水構造 IP68 水深 10 m IP68 水深 100 m
自動水平 あり
レンズ F2.8 f=2 mm
画角 (対角) 約 160 °
径 φ8.8 mm ( 弾性 : 高 ) φ8 mm ( 弾性 : 中)
長さ 30 m 40 m
カメラケーブル 色 紫 青
インターロックチューブ あり なし
最小曲げ半径 R150 mm R140 mm
表示デバイス 7 型タッチパネル付き TFT 液晶
静止画記録・再生 JPEG 方式にて静止画を記録・再生
動画記録・再生 AVI 方式にて動画を記録・再生
モニタ・レコーダ 記録メディア SDHC (4 GB) ~ SDXC (256 GB)
距離表示 ±99.9 m ( 距離リセット可 )
画面表示 各ステータスを画面上下に表示
( 記録画質/サイズ/操作表示/カード情報/日時/距離表示/電池状態 )
位置情報 (GPS) 位置情報の取得が可能
無線LAN 携帯端末への画像伝送および一部カメラ機能の制御が可能
文字入力 記録した静止画に文字入力・保存が可能
映像出力 1.0 V(p-p) / 75 Ω終端 : 1系統
内蔵電池 リチウムイオン二次電池
消費電力 AC100 V / 0.55 A 以下
温度 : 0 ℃~+40 ℃
動作環境 湿度 : 10% ~ 80% ( 非結露 )
外形寸法 511 mm(H)×430 mm(W)×260 mm(D)
質量 約 12.5 kg
※1: 管内状況による。 φ300 mm 以上の管径で使用する場合、カメラヘッドにスキッドを装着し、管のジョイント部分を確認できることを条件とする。
モニタ表示例 外形図 (TRS3040A)
1 2 カメラヘッド部
11 12 13 14 塗装色:ガンメタリック
10 質 量:約12.5 kg
9
8
7 TRS3030A TRS3040A
6 ���
5
4
3 15
16
1 モニタ制御部 9 緯度・経度表示
2 映像表示部 10 GPS有効キー
3 メニュー表示キー 11 無線LAN有効キー
4 ケーブル振出長リセット 12 表示画質モード表示
5 フォト(静止画)撮影キー 13 電源(バッテリー)状態表示
6 ビデオ(動画)撮影キー 14 ケーブル振出長表示
7 表示画像反転キー 15 現在(撮影)時刻表示
8 電子ズームキー 16 記録メディア情報表示 ��� ���
●正しく 安 全 に お 使 い い た だく た め 、ご 使 用 前 に 必ず 「 取 扱 説 明 書 」を よくお 読 み く だ さ い 。
安 全 に 関 す る ご 注 意 ●特殊な環境、用途でのご使用の場合、また不明な事項については当社営業にご相談願います。
●本製品を国外に輸出される場合には、外国為替および外国貿易管理法の規制をご 確認の上、
必要な手続きをお取りください。なお、ご 不明な場合には当社営業にお問い合わせください。
東芝テリー株式会社 https://www.toshiba-teli.co.jp/ 取扱店
マシンビジョン営業部 テリー カメラ
本社工場 〒191-0065 東京都日野市旭が丘 4-7-1
電話 : 042 (589) 7377 (営業直通) FAX : 042 (589) 8774
神戸支店 〒651-0087 兵庫県神戸市中央区御幸通 4-2-20 三宮中央ビルディング
電話 : 078 (241) 7717 (代表) FAX : 078 (241) 7729
中部支店 〒451-0064 愛知県名古屋市西区名西 2-33-10 名西二丁目ビル
電話 : 052 (524) 0223 (代表) FAX : 052 (524) 0228
● 本資料の内容は、予告なしに変更することがあります。 製品詳細は当社営業部までお問い合わせ、またはホームページをご覧ください。 ● Android は、Google LLC 本資料の内容は2023年10月現在のものです。
の商標です。 iOS は、米国およびその他の国における Cisco の商標または登録商標です。 その他本文中の会社名・製品名・規格名等の名称、ロゴはそれぞれ、各社各団体
における商標または登録商標です。 ● 本製品の使用または、使用不能により生ずる付随的な損害 ( 事業利益の損失など ) に関して、当社は一切の責任を負いません。 4000-0438-2310
���
