メタル形押ボタンスイッチ φ22mm/Φ30mm AVシリーズ

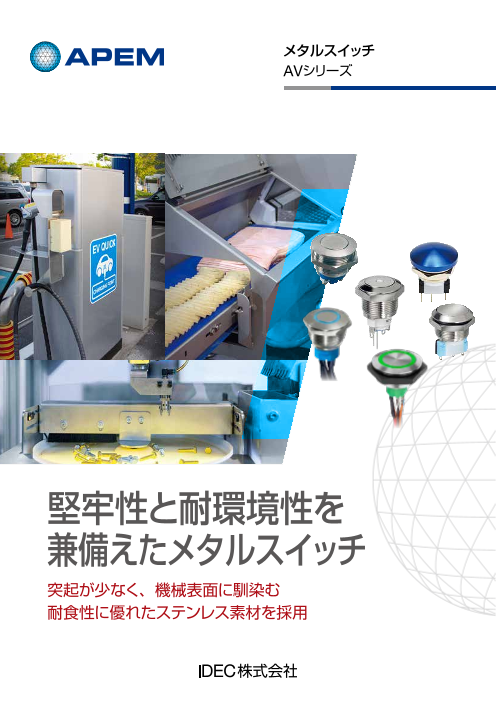

メタルスイッチ AVシリーズ 堅牢性と耐環境性を 兼備えたメタルスイッチ 突起が少なく、機械表面に馴染む 耐食性に優れたステンレス素材を採用

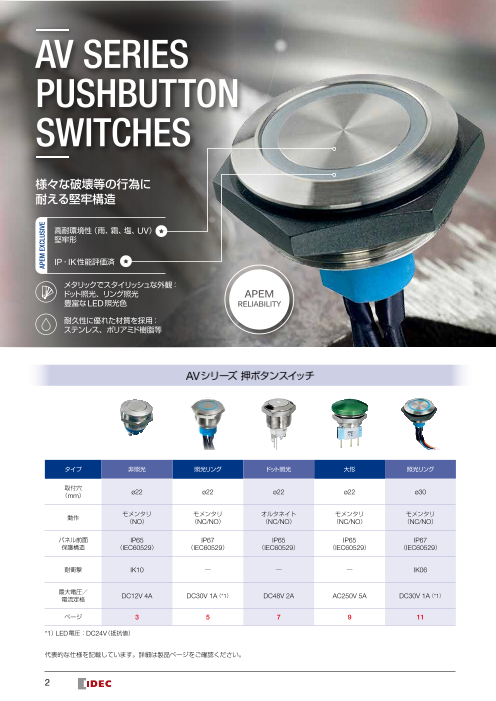

AV SERIES PUSHBUTTON SWITCHES 様々な破壊等の行為に 耐える堅牢構造 高耐環境性（雨、霜、塩、UV） 堅牢形 IP・IK性能評価済 メタリックでスタイリッシュな外観： ドット照光、リング照光 豊富なLED照光色 耐久性に優れた材質を採用： ステンレス、ポリアミド樹脂等 AVシリーズ 押ボタンスイッチ タイプ 非照光 照光リング ドット照光 大形 照光リング 取付穴 （mm） ø22 ø22 ø22 ø22 ø30 動作 モメンタリ モメンタリ オルタネイト モメンタリ モメンタリ （NO） （NC/NO） （NC/NO） （NC/NO） （NC/NO） パネル前面 IP65 IP67 IP65 IP65 IP67 保護構造 （IEC60529） （IEC60529） （IEC60529） （IEC60529） （IEC60529） 耐衝撃 IK10 ― ― ― IK06 最大電圧／ 電流定格 DC12V 4A DC30V 1A（ *1） DC48V 2A AC250V 5A DC30V 1A（ *1） ページ 3 5 7 9 11 *1） LED電圧：DC24V（抵抗値） 代表的な仕様を記載しています。詳細は製品ページをご確認ください。 2 APEM EXCLUSIVE

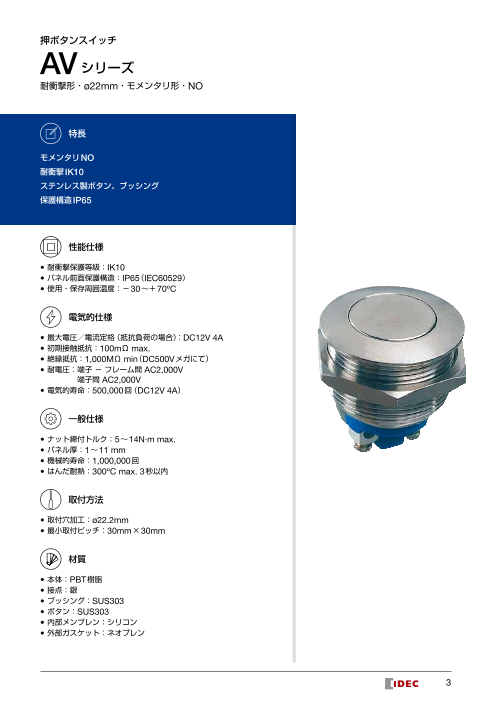

押ボタンスイッチ AV シリーズ 耐衝撃形・ø22mm・モメンタリ形・NO 特長 モメンタリNO 耐衝撃 IK10 ステンレス製ボタン、ブッシング 保護構造 IP65 性能仕様 • 耐衝撃保護等級：IK10 • パネル前面保護構造：IP65（IEC60529） • 使用・保存周囲温度：－30～＋70ºC 電気的仕様 • 最大電圧／電流定格（抵抗負荷の場合）：DC12V 4A • 初期接触抵抗：100mΩ max. • 絶縁抵抗：1,000MΩ min（DC500Vメガにて） • 耐電圧： 端子 － フレーム間 AC2,000V 端子間 AC2,000V • 電気的寿命：500,000回（DC12V 4A） 一般仕様 • ナット締付トルク：5～14N·m max. • パネル厚：1～11 mm • 機械的寿命：1,000,000回 • はんだ耐熱：300ºC max. 3秒以内 取付方法 • 取付穴加工：ø22.2mm • 最小取付ピッチ：30mm×30mm 材質 • 本体：PBT樹脂 • 接点：銀 • ブッシング：SUS303 • ボタン：SUS303 • 内部メンブレン：シリコン • 外部ガスケット：ネオプレン 3

AVシリーズ押ボタンスイッチ・耐衝撃形・ø22mm・モメンタリ形・NO 　形番構成 AV シリーズ ボタン形状 本体 回路構成 接点 端子形状 03 平面ボタン 100 ショート 3 1a（NO） A 銀 9 ねじ端子形 はんだ端子形・ 2 クイックコネクト 端子形 2 ブッシング・ボタン材質 保護構造 40 SUS303 T IP65 ① 内部メンブレン ② 外部ガスケット 1 CAVETKK-A 　AVシリーズについて 　回路構成 価格はオープン価格です。 備考： 形番構成の全組合わせが可能ではありませんので、 ご注意ください。 詳細は弊社にお問い合わせください。 取付アクセサリ： 標準で下記部品を付属しています。 六角ナット×1（対辺距離22mm） 1a（NO） 外観・外形寸法図 ø22mm・平面ボタン （単位：mm） ø22.00×1.00 7.30 2.00 4.00 2.80 形番 ねじ端子形 AV031003A940T 形番 はんだ端子形 AV031003A240T クイックコネクト端子形 12.70 6.30 エポキシ樹脂 5.00 ねじ端子はリード線1.5mm max.用です。 安全に関するご注意 • 取付け、取外し、配線作業および保守・点検は、必ず電源を • 配線は印加電圧、通電電流に適した電線を使用し、はんだづけ 切って行ってください。感電および火災の危険があります。 が必要な機種は推奨はんだ温度またははんだ耐熱条件に記載 の通り正しくはんだづけしてください。はんだづけが不完全 な状態で使用されますと、異常に発熱し火災の危険がありま す。また、タブ端子がある機種の場合は、適合する接続子を ご使用ください。 4 ø25.00 ø15.00 2.80×0.5 1.20

押ボタンスイッチ AV シリーズ メタル形・ø22mm・モメンタリ形・NC/NO 特長 照光リング モメンタリ形NC／NO リード線形 保護構造 IP67 性能仕様 • パネル前面保護構造：IP67（IEC60529） • 使用・保存周囲温度：－30～＋85ºC 電気的仕様 • 最大電圧／電流定格（抵抗負荷の場合）：DC30V 1A • LED電圧：DC24V • 初期接触抵抗：100mΩ max. • 絶縁抵抗：10MΩ min（DC500Vメガにて） • 耐電圧： 端子間 AC500V 端子 － フレーム間 AC1000V • 電気的寿命：250,000回 一般仕様 回路構成 • ストローク：2mm±0.3mm • 操作力：5N±2N • ナット締付トルク：5～14N·m max. • パネル厚：1～6mm • 機械的寿命：1,000,000回 黒 橙青 赤橙黒 （リード線色） NC／NO 取付方法 • 取付穴加工：ø22.2mm • 最小取付ピッチ：30mm×30mm 材質 • 本体：ポリアミド樹脂 • 接点：銀 • ブッシング：形番構成をご覧ください。 • ボタン：形番構成をご覧ください。 • 内部メンブレン：シリコン • 外部ガスケット：ネオプレン 5

AVシリーズ押ボタンスイッチ・メタル形・ø22mm・モメンタリ形・NC/NO 　形番構成 AV シリーズ 取付穴径 LED色 LED電圧 接点 端子 3 ø22ｍｍ 1 青 6 赤 1 DC12V（抵抗付） 2 銀 F リード線形 V 緑 7 白 2 DC24V（抵抗付） リード線保護 リード線・ケーブル長 リング色 ブッシング・ボタン材質 保護構造 1 熱収縮カバー 020 20cm（標準） 7 標準 黄銅ニッケルメッキ／ 00 K IP67 黄銅ニッケルメッキ ② 4B SUS316／SUS316 ① ① 内部メンブレン ② 外部ガスケット 　AVシリーズについて 価格はオープン価格です。 取付アクセサリ： 標準タイプに下記部品を付属しています。 他オプションについては弊社にお問い合わせください。 六角ナット×1（対辺距離25mm） 外観・外形寸法図 ø22mm・平面ボタン　リード線形 （単位：mm） 4.00 2.20 ø22.00×1.00 ø15.00 形番 照光タイプ AV3＊22F + - ø12.00 11.60 12.10 200 ＊：LED色をご指定ください。 リード線色 黒：NC、橙：NO、赤：LEDアノード（＋）、青：LEDカソード（－） 安全に関するご注意 • 取付け、取外し、配線作業および保守・点検は、必ず電源を • 配線は印加電圧、通電電流に適した電線を使用し、はんだづけ 切って行ってください。感電および火災の危険があります。 が必要な機種は推奨はんだ温度またははんだ耐熱条件に記載 の通り正しくはんだづけしてください。はんだづけが不完全 な状態で使用されますと、異常に発熱し火災の危険がありま す。また、タブ端子がある機種の場合は、適合する接続子を ご使用ください。 6 ø25.00

押ボタンスイッチ AV シリーズ メタル形・ø22mm・オルタネイト形・NC/NO 特長 オルタネイト形 照光タイプ ドット照光 保護構造 IP65 性能仕様 • パネル前面保護構造：IP65（IEC60529） • 使用・保存周囲温度：－30～＋70ºC 電気的仕様 • 最大電圧／電流定格（抵抗負荷の場合）：DC48V 2A • LED順電圧・順電流：青　（Typ）3.2V （Max）4.0V 20mA、 緑　（Typ）2.1V （Max）2.5V 20mA、 赤　（Typ）1.95V （Max）1.95V 20mA （抵抗は直列接続してください）（注） • 初期接触抵抗：50mΩmax. • 絶縁抵抗：1,000MΩmin（DC500Vメガにて） • 耐電圧： 端子間 AC1,000V 端子 － フレーム間 AC500V • 電気的寿命： 500,000回（DC48V 2A） 注）抵抗値＝供給電圧－LED順電圧 LED順電流 一般仕様 回路構成 • 締付トルク：5～14 N·m max. • パネル厚：1～9mm • 機械的寿命：1,000,000回 • はんだ耐熱：300ºC max. 4秒以内 取付方法 NC/NO • 取付穴加工：ø22.2mm • 最小取付ピッチ：30mm×30mm 材質 • 本体：ポリアミド樹脂 • 接点：銀 • ブッシング：形番構成をご覧ください。 • ボタン：形番構成をご覧ください。 • 内部メンブレン：ネオプレン • 外部ガスケット：ネオプレン 7

AVシリーズ押ボタンスイッチ・メタル形・ø22mm・オルタネイト形・NC/NO 　形番構成 AV 1 シリーズ ボタン形状 ブッシング・ 照光 LED色 回路構成 接点 端子形状 03 平面ボタン ボタン構成 照光 L 1 青 （NC／NO） A 銀 2 は タイプ E んだ端子形 3 緑 オルタネイト 6 赤 ブッシング／ボタン材質 保護構造 ① ② 00（標準） 黄銅ニッケルメッキ／黄銅ニッケルメッキ K IP65 40 SUS303／SUS303 ① 内部メンブレン ② 外部ガスケット 　AVシリーズについて 価格はオープン価格です。 備考： 形番構成の全組合わせが可能ではありませんので、ご注意ください。 詳細は弊社にお問い合わせください。 取付アクセサリ： 標準で下記部品を付属しています。 六角ナット×1（対辺距離22mm） 外観・外形寸法図 ø22mm・照光タイプ　はんだ端子形 （単位：mm） ø22.00×1.00 4.00 NC 2.00 2.30 形番 平面ボタン AV031L＊EA2 ＊：LED色をご指定ください。 NO NC 12.70 11.50 2.80 安全に関するご注意 • 取付け、取外し、配線作業および保守・点検は、必ず電源を • 配線は印加電圧、通電電流に適した電線を使用し、はんだづけ 切って行ってください。感電および火災の危険があります。 が必要な機種は推奨はんだ温度またははんだ耐熱条件に記載 の通り正しくはんだづけしてください。はんだづけが不完全 な状態で使用されますと、異常に発熱し火災の危険がありま す。また、タブ端子がある機種の場合は、適合する接続子を ご使用ください。 8 ø25.00 ø15.00 ø3.20 0.50 1.40

押ボタンスイッチ AV シリーズ メタル形・ø22mm・モメンタリ形・NC/NO 特長 大形ボタンタイプ モメンタリNC／NO ボタン表面処理：アルマイト 長寿命 保護構造 IP65 性能仕様 • 耐衝撃保護等級：IK08（IEC62262、5J［ジュール］） • パネル前面保護構造：IP65（IEC60529） • 使用・保存周囲温度：－20～＋55ºC 電気的仕様 • 最大電圧／電流定格（抵抗負荷の場合）： AC250V 5A • 初期接触抵抗：100 mΩmax. • 絶縁抵抗：1,000MΩmin（. DC500Vメガにて） • 耐電圧：端子 － フレーム間 AC2,000V • 電気的寿命：1,000,000回（AC250V 1A） 一般仕様 回路構成 • 締付トルク：5～14N·m max. • パネル厚：1～6mm • 機械的寿命：1,000,000回 • はんだ耐熱：300ºC max. 5秒以内 1c（NC／NO） 取付方法 • 取付穴加工：ø22.2mm • 最小取付ピッチ：30mm×30mm 材質 • コンタクト部：ポリエステル樹脂 • 接点：銀ニッケル • ブッシング：黄銅ニッケルメッキ • ボタン：アルミニウム（カラーアルマイト処理） • 内部メンブレン：シリコン • 外部ガスケット：ネオプレン 9

AVシリーズ押ボタンスイッチ・メタル形・ø22mm・モメンタリ形・NC/NO 　形番構成 AV シリーズ 取付穴径 ボタン径 ブッシング材質 ボタン材質 ボタン色 端子形状 22 22mm P 30mm 黄銅ニッケル N A アルミアルマイト 1 青 クイックコネクト メッキ 4 3F 深緑 端子形 6 赤 2 はんだ端子形 　AVシリーズについて 価格はオープン価格です。 形番構成の全組合わせが可能ではありませんので、ご注意ください。 取付アクセサリ： 標準で下記部品を付属しています。 六角ナット×1（対辺距離25mm）、Oリング×1 外観・外形寸法図 （単位：mm） Oリング 4.00 クイックコネクト端子形 3.60 NC 形番 2.80×0.50 クイックコネクト AV22PNA＊4 NO 端子形 はんだ端子形 形番 はんだ端子形 COM AV22PNA＊2 ＊：ボタン色をご指定ください。 10.80 8.60 12.80 2.40 安全に関するご注意 • 取付け、取外し、配線作業および保守・点検は、必ず電源を • 配線は印加電圧、通電電流に適した電線を使用し、はんだづけ 切って行ってください。感電および火災の危険があります。 が必要な機種は推奨はんだ温度またははんだ耐熱条件に記載 の通り正しくはんだづけしてください。はんだづけが不完全 な状態で使用されますと、異常に発熱し火災の危険がありま す。また、タブ端子がある機種の場合は、適合する接続子を ご使用ください。 10 ø30.00 0.50 ø22.00×1.00 7.10 1.30

押ボタンスイッチ AV シリーズ メタル形・ø30mm・モメンタリ形・NC/NO 特長 大形堅牢ボタン 照光リング モメンタリNC/NO リード線形 保護構造 IP67 性能仕様 • 耐衝撃保護等級：IK06（IEC62262、1J〔ジュール〕） • パネル前面保護構造：IP67（IEC60529） • 使用・保存周囲温度：－30～＋85ºC 電気的仕様 • 最大電圧／電流定格（抵抗負荷の場合）： DC30V 1A • LED電圧：DC24V • 初期接触抵抗：100mΩ max. • 絶縁抵抗：10MΩ min（DC500Vメガにて） • 耐電圧： 端子間 AC500V 端子 － フレーム間 AC1,000V • 電気的寿命：250,000回（DC30V 1A） 一般仕様 回路構成 • ストローク：2.5mm ±0.3 mm • 操作力：5N ±2N • ナット締付トルク : 10N·m max. • パネル厚：1～6 mm • 機械的寿命：1,000,000回 • はんだ耐熱：350ºC max. 5秒以内 黒 橙青 赤橙黒 （リード線色） NC/NO 取付方法 ② • 取付穴加工：ø30.2mm • 最小取付ピッチ：44mm×44mm ① ① 内部メンブレン ② 外部ガスケット 材質 • 本体：ポリアミド樹脂 • 接点：銀 • ブッシング：SUS 316または黄銅ニッケルメッキ • ボタン： SUS 316または黄銅ニッケルメッキ • 内部メンブレン：シリコン • 外部ガスケット：ニトリル 11

AVシリーズ押ボタンスイッチ・メタル形・ø30mm・モメンタリ形・NC/NO 　形番構成 AV シリーズ 取付穴径 LED色 LED電圧 接点 端子 5 30mm 0 LEDなし 6 赤 0 非照光タイプ 2 銀 F リード線形 1 青 7 白 1 DC12V（抵抗付） V 緑 9 アンバー 2 DC24V（抵抗付） リード線保護 リード線・ケーブル長 リング色 ブッシング／ボタン材質 保護構造 1 熱収縮カバー 020 20cm（標準） 2 黒（注） 黄銅ニッケルメッキ／ 00 K IP67 7 標準 黄銅ニッケルメッキ 4B SUS 316／SUS 316 注）非照光タイプのみ その他の材質についてはお問い合わせください。 　AVシリーズについて 価格はオープン価格です。 取付アクセサリ： 標準タイプに下記部品を付属しています。 他オプションについては当社にお問い合わせください。 六角ナット×1（対辺距離36mm） 外観・外形寸法図 平形ボタン・リード線形 （単位：mm） 2.20 ø12.40 ø30.00×1.50 ø25.00 形番 AV5＊22F 形番 非照光タイプ AV5002F ＊：LED色をご指定ください。 5.00 リード線色 24.00 200 ø20.00 黒：NC、橙：NO、赤：LEDアノード（＋）、青：LEDカソード（－） 安全に関するご注意 • 取付け、取外し、配線作業および保守・点検は、必ず電源を • 配線は印加電圧、通電電流に適した電線を使用し、はんだづけ 切って行ってください。感電および火災の危険があります。 が必要な機種は推奨はんだ温度またははんだ耐熱条件に記載 の通り正しくはんだづけしてください。はんだづけが不完全 な状態で使用されますと、異常に発熱し火災の危険がありま す。また、タブ端子がある機種の場合は、適合する接続子を ご使用ください。 jp.idec.com 〒532-0004 大阪市淀川区西宮原2-6-64 お問合せはこちらから • 本カタログ中に記載されている社名及び商品名はそれぞれ各社が商標または登録商標として使用している場合があります。 • 仕様、その他記載内容は予告なしに変更する場合があります。 P1706-5　本カタログ記載の情報は、2024年10月現在のものです。 12 ø34.00
