金型内部温度計測ワイヤレスシステム『TWINDS-T』

金型温度/炉温/冷却水温度を ワイヤレスで見える化！ 生産中の温度を監視して 安定した品質を！ TWINDS-Tスタンダードパック

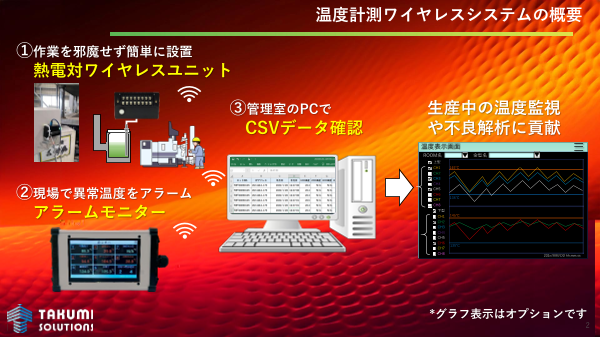

温度計測ワイヤレスシステムの概要 ①作業を邪魔せず簡単に設置 熱電対ワイヤレスユニット ③管理室のPCで 生産中の温度監視 CSVデータ確認 や不良解析に貢献 温度表示画面 ROOM名 金型名 ✔ 上型 ✔ CH1 145℃ CH2 ✔ CH3 CH4 ② ✔ CH5 現場で異常温度をアラーム CH6 CH7 135℃ CH8 アラームモニター ✔ 下型 CH1 145℃ ✔ CH2 CH3 CH4 CH5 ✔ CH6 135℃ CH7 CH8 202x/MM/DD hh:mm:ss *グラフ表示はオプションです 2

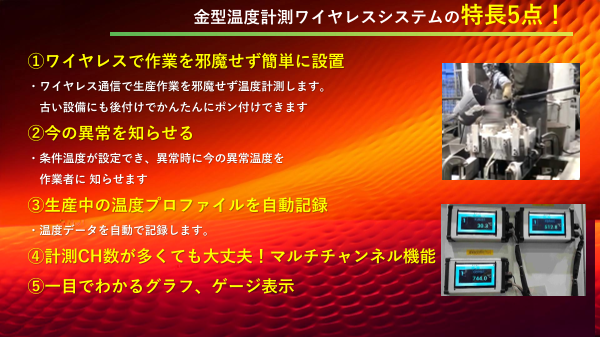

金型温度計測ワイヤレスシステムの特長5点！ ①ワイヤレスで作業を邪魔せず簡単に設置 ・ワイヤレス通信で生産作業を邪魔せず温度計測します。 古い設備にも後付けでかんたんにポン付けできます ②今の異常を知らせる ・条件温度が設定でき、異常時に今の異常温度を 作業者に 知らせます ③生産中の温度プロファイルを自動記録 ・温度データを自動で記録します。 ④計測CH数が多くても大丈夫！マルチチャンネル機能 ⑤一目でわかるグラフ、ゲージ表示

金型温度計測ワイヤレスシステムの効果！ 試作・評価 良品/不良品と温度の紐づけが確認できる唯一の工程 Serial IP Address Date Time CH1 CH2 CH3 CH4 CH5 CH6 CH7 CH8 Trigger Index 固定型上 固定型下 0.0 DOWN0.0 DOWNN/A N/A N/A N/A TWT20090132 192.168.111.2 2022/6/1 14:39:52 73.3 72.8 N/A N/A N/A N/A N/A N/A 0 芝浦機械製350tアルミダイカスト TWT20090132 192.168.111.2 2022/6/1 14:39:53 73 72.8 N/A N/A N/A N/A N/A N/A 1 温度上昇経過中で一旦 TWT20090132 192.168.111.2 2022/6/1 14:39:54 73 72.8 N/A N/A N/A N/A N/A冷却水N/管A に熱電対挿入時の温2 度測定 グラフ化したため、 TWT20090132 192.168.111.2 2022/6/1 14:39:55 73 72.8 N/A N/A N/A N/A N/A N/A 3 この先で温度が飽和状態と 120 TWT20090132 192.168.111.2 2022/6/1 14:39:56 73 72.8 N/A N/A N/A N/A N/A N/A 4 考えられる 115 TWT20090132 192.168.111.2 2022/6/1 14:39:57 73 72.8 N/A N/A N/A N/A N/A N/A 5 110 離型剤塗布開始? TWT20090132 192.168.111.2 2022/6/1 14:39:58 73 72.8 N/A N/A N/A N/A N/A N/A 6 TWT20090132 192.168.111.2 2022/6/1 14:39:59 73 72.8 N1/0A5 N/A N/A N/A N/A N/A 7 1shotサイクル：36～38秒 TWT20090132 192.168.111.2 2022/6/1 14:40:00 73 72.8 N1/0A0 N/A N/A N/A N/A N/A 8 TWT20090132 192.168.111.2 2022/6/1 14:40:01 73 72.8 N/A N/A N/A N/A N/A N/A 9 95 生産サイクル（実験） TWT20090132 192.168.111.2 2022/6/1 14:40:02 73 72.8 N/A N/A N/A N/A N/A N/A 10 90 TWT20090132 192.168.111.2 2022/6/1 14:40:03 73 72.8 N/A N/A N/A N/A N/A N/A 11 貸出機設置後 試し打ち ※CH2の固定型下の熱電対は先端が TWT20090132 192.168.111.2 2022/6/1 14:40:04 73 72.8 N/8A5 N/A N/A N/A N/A N/A 12 (捨てショット) 金型に当たっていないと考えられる TWT20090132 192.168.111.2 2022/6/1 14:40:05 73 72.8 N/8A0 N/A N/A N/A N/A N/A 13 TWT20090132 192.168.111.2 2022/6/1 14:40:06 73 72.8 N/7A5 N/A N/A N/A N/A N/A 14 TWT20090132 192.168.111.2 2022/6/1 14:40:07 73 72.8 N/A N/A N/A N/A N/A N/A 15 70 TWT20090132 192.168.111.2 2022/6/1 14:40:08 73 72.8 N/A N/A N/A N/A N/A N/A 16 TWT20090132 192.168.111.2 2022/6/1 14:40:09 73 72.8 N/A N/A N/A N/A N/A N/A 17 TWT20090132 192.168.111.2 2022/6/1 14:40:10 73 72.5 N/A N/A N/A N/A N/A N/A CH1 固定型上 CH2 固定18型下 TWT20090132 192.168.111.2 2022/6/1 14:40:11 73 72.8 N/A N/A N/A N/A N/A N/A 19 量産温度条件の根拠を記録 不良状況と異常温度を記録 量産条件振り返りの参考に! 量産時の不良解析の参考に! 14:39:52 14:40:08 14:40:24 14:40:40 14:40:56 14:41:12 14:41:28 14:41:44 14:42:00 14:42:16 14:42:32 14:42:49 14:43:05 14:43:21 14:43:37 14:43:53 14:44:09 14:44:25 14:44:41 14:44:57 14:45:13 14:45:29 14:45:45 14:46:01 14:46:17 14:46:33 14:46:49 14:47:05 14:47:21 14:47:37 14:47:53 14:48:09 14:48:25 14:48:41 14:48:57 14:49:13 14:49:29 14:49:46 14:50:02 14:50:18 14:50:34 14:50:50 14:51:06 14:51:22 14:51:38 14:51:54 14:52:10 14:52:26 14:52:42 14:52:58 14:53:14 14:53:30 14:53:46 14:54:02 14:54:18 14:54:34 14:54:50 14:55:06 14:55:22

金型温度計測ワイヤレスシステムの効果！ 量産 条件温度を超えたらアラームで知らせて調整。品質安定へ！ 自動制御 マニュアル制御 PLCで異常温度検知 作業現場や管理室で異常温度検知 冷却水投入して温度調整! 冷却水投入して温度調整! 若手指導への参考に!

金型温度計測ワイヤレスシステムTWINDS-Tの種類 ・熱電対計測数：8ch/台 ・PCソフト：グラフ表示、ログ記録 ベーシック ・WiFi ルータ別売 ・熱電対計測数：8ch×n 台 マルチ ・PCソフト：8ch×n 台グラフ表示(折れ線、ゲージ） チャンネル ログ記録 ・WiFi ルータ別売 ・熱電対計測数：8 ch/台 スタンダード ・アラームモニタ：8ch温度、アラーム表示、 ログ記録 ・PCソフト：PCからログ記録取得/WiFi ルータ内蔵 ・熱電対計測数：8 ch/台 パトライト ・アラームモニタ：8ch温度、アラーム表示、 オプション ログ記録 ・PCソフト：PCからログ記録取得/WiFi ルータ内蔵 ・パトライト出力機能 ・熱電対計測数：8ch/台×n台 PLC接続 ・PLCプログラミング別 ・WiFi ルータ別売

金型温度計測ワイヤレスシステムTWINDS-Tの導入事例（１） お客様の課題（射出成型、アルミダイカスト、ゴム成型） 評価時の温度計測工数削減 ・PCへデータ取り込みする場合、USBの抜き差しが面倒 ・有線だと作業が邪魔で熱電対の断線が心配 効果 ・ワイヤレスで自動記録でき評価工数が削減、設置場所を選ばない 測定が可能に

金型温度計測ワイヤレスシステムTWINDS-Tの導入事例（2） お客様の課題 部品の品質のバラツキを削減したい（アルミ鋳造、射出成型他） ・環境の変動などから不良が発生、その場で調整するが原因不明のた め不良が再発生、伝承もできない。作業者ごとにバラツキが出る 効果 温度表示画面 条件温度を設定し、生産中の温度 ROOM名 金型名 ✔ 上型 ✔ CH1 145℃ が、条件の範囲を外れていないか CH2 ✔ CH3 CH4 を常時監視できるようになった。 ✔ CH5 CH6 CH7 135℃ CH8 ✔ 下型 ・6.5%から2.2%程度まで不良率 CH1 145℃ ✔ CH2 CH3 が減少し、作業者が不良削減への CH4 CH5 ✔ CH6 モチベーションが上がった。 135℃ CH7 CH8 202x/MM/DD hh:mm:ss

金型温度計測ワイヤレスシステムTWINDS-Tの導入事例（３） お客様の課題 シミュレーションと実測値を検証（射出成型、アルミダイカスト） ・金型温度のCAE解析値と実測値との差があると考えられるため、重 要なポイントをピックアップして実測値を測定して検証したい 効果 ・ピックアップポイントの金型温度を測定して実測値と比較し、CAE との差分を品質解析のインプットデータの一つとして活用できた

金型温度計測ワイヤレスシステムTWINDS-Tの導入事例（４） お客様の課題 温調機と実測値の温度差を検証（射出成型） ・大型金型の部品製造では、温調器で温度設定しても金型の隅々の箇 所にバラツキが発生して品質に影響がある。その温度差を確認したい 効果 ・金型温度を実測して温調器の温度設定とのギャップを確認し、 金型の温調制御方法の見直しに繋がった

金型温度計測ワイヤレスシステムTWINDS-Tの事例（５） お客様の課題 取鍋の注湯時の溶湯温度を監視したい（砂型鋳鉄） ・溶解炉から溶湯を取鍋で汲み出し後に砂型に注湯するときの温度を 監視したい。

金型温度計測ワイヤレスシステムTWINDS-Tの事例（６） お客様の課題 溶解炉の破損を予兆したい（鋳鉄） ・溶解炉が破損する場合、表面温度が高温に変動する。それを見える化 して破損の予兆につなげたい 鋳鉄用電気炉

冷却水と型温の測定事例 ■基本情報 －製造方式：アルミダイカスト（コールドチャンバー） －設置目的：製造時の冷却水温度監視 －設置設備：芝浦機械製 125t ■冷却水温度測定箇所 ①冷却水in ②プランジャー ③ダイスリーブ ④分流子 ⑤固定型 ⑥可動型 13

設置事例 ↑可傾式鋳造現場でのTWINDS-T設置例 ↑芝浦機械製ダイカストマシン展示会 TWINDS-T設置例 14

設置事例 ↑125tダイカストマシンへ設置中 ↑125tダイカストマシン設置後 ↑可傾式鋳造現場での設置例 ↑樹脂成形金型温水実験時の設置1例5

設置事例 ↑金型/冷却管の設置例 ↑亜鉛ダイカスト製造現場での事例 16

導入の効果（オカダ合金様事例） 不良率 電気代 不良率削減に対する 6.5%→2.2%削減 約10%削減 モチベーションUP ・本製品導入によって「不良率削減」に対する作業者の モチベーションアップの契機となったことで効果が達成できた ・ベテランの勘コツの若手への伝承の契機になっている

開発経緯 ①2017年自動車部品メーカ様のご要求から、作業性を 重視した金型温度計測ワイヤレスシステ「TWINDS- T」を開発、販売を開始致しました。 ②2021年、お客様ご要求から作業現場でのアラーム機 能を追加した「TWINDS-Tスタンダードパック」を開 発致しました。 ③2023年、1,600℃の温度対応を行い鋳鉄、セラミッ ク、ガラスなども対応可能となりました。 ④現在、マルチchソフトウェアやパトライト機能 などのソフトウェアを開発済です。 18

「TWINDS-T スタンダードパック」の仕様 イメージ 項目 仕様概要 本体サイズ W90.0mm×D55.0mm×H30.5mm 無線仕様 IEEE 802.11b(FCC/CE/工事設計認証取得済み) 電源 DC 5V(ACアダプタまたはモバイルバッテリ） 電源コネクタ形状 micro-USB 接続熱電対タイプ K型熱電対 チャンネル数 ８チャンネル 熱電対接続方式 ねじ止め（推奨圧着端子：先開型（Ｙ型） 測定温度範囲 -200～1350℃（最小分解能0.25℃） 測定サンプリング周期 100ms～1sの間で100ms単位 本体使用環境温度 -10℃～80℃ 耐防塵・耐防水性 IP67相当(基板) 19

「TWINDS-T スタンダードパック」の仕様 ・モニター用 ：AC100V 電源 ・内蔵ルーター用：AC100V 無線仕様 ・IEEE 802.11b(技適取得済) 表示チャンネル数 ・1ch / 2ch / 4ch / 8ch ・K型：-200℃～+1,350℃ 測定温度範囲 ・R型：+600℃～+1,760℃※オプション機能 最小分解能 ・0.25℃（但し表示部は、小数点第２位を四捨五入） サンプリング周期 ・0.1秒 / 0.5秒 / 1.0秒 記録周期 ・0.1秒 / 0.5秒 / 1.0秒 / 10.0秒 / 30.0秒 / 1分 / 10分 / 30分 / 60分 ・内蔵USBメモリ（32GB）にCSV方式で記録。 記録方式 ※0.1秒単位/24h連続記録時で約300日程度を保存可能。 ・0℃～+50℃ 耐環境性 ※防水対応ではございません。 240 外形寸法(mm) 279.2 148 ※電源等の突起物は含みません 20 62
