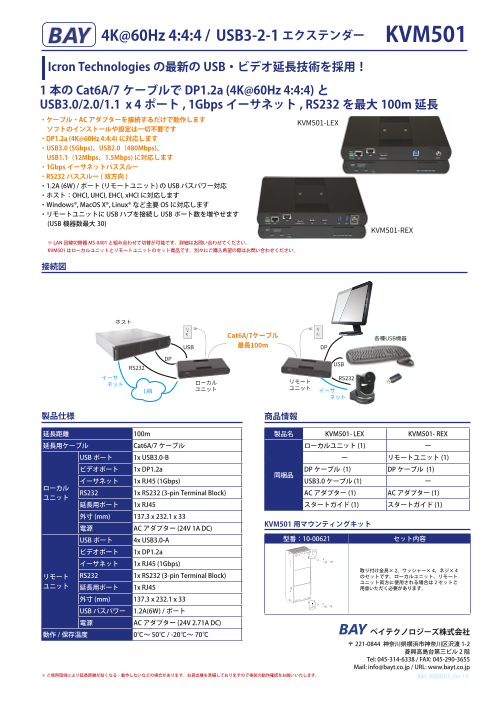

Page1
4K@60Hz 4:4:4 / USB3-2-1 エクステンダー KVM501
Icron Technologies の最新の USB・ビデオ延長技術を採用!
1本の Cat6A/7 ケーブルでDP1.2a (4K@60Hz 4:4:4) と
USB3.0/2.0/1.1 x 4 ポート , 1Gbps イーサネット , RS232 を最大 100m延長
・ケーブル・ACアダプターを接続するだけで動作します KVM501-LEX
ソフトのインストールや設定は一切不要です
・ DP1.2a (4K@60Hz 4:4:4) に対応します
・USB3.0 (5Gbps)、USB2.0(480Mbps)、
USB1.1(12Mbps、1.5Mbps) に対応します
・1Gbps イーサネットパススルー
・ RS232 パススルー ( 双方向 )
・1.2A (6W) / ポート (リモートユニット) の USB バスパワー対応
・ホスト:OHCI, UHCI, EHCI, xHCI に対応します
・Windows®, MacOS X®, Linux® など主要OSに対応します
・ リモートユニットにUSB ハブを接続しUSB ポート数を増やせます
(USB 機器数最大 30)
KVM501-REX
※ LAN回線切替器MS-0401 と組み合わせて切替が可能です。詳細はお問い合わせてください。
KVM501 はローカルユニットとリモートユニットのセット商品です。別々にご購入希望の際はお問い合わせください。
接続図
ホスト
Cat6A/7ケーブル 各種USB機器
USB 最長100m DP
DP
RS232 USB
イーサ RS232
ネット ローカル リモート
LAN ユニット ユニット イーサ
ネット
製品仕様 商品情報
延長距離 100m 製品名 KVM501- LEX KVM501- REX
延長用ケーブル Cat6A/7 ケーブル ローカルユニット (1) ー
USB ポート 1x USB3.0-B ー リモートユニット (1)
ビデオポート 1x DP1.2a DP ケーブル (1) DP ケーブル (1)
同梱品
イーサネット 1x RJ45 (1Gbps) USB3.0 ケーブル (1) ー
ローカル
RS232 1x RS232 (3-pin Terminal Block) AC アダプター (1) AC アダプター (1)
ユニット
延長用ポート 1x RJ45 スタートガイド (1) スタートガイド (1)
外寸 (mm) 137.3 x 232.1 x 33
電源 ACアダプター (24V 1A DC) KVM501 用マウンティングキット
USB ポート 4x USB3.0-A 型番:10-00621 セット内容
ビデオポート 1x DP1.2a
イーサネット 1x RJ45 (1Gbps)
取り付け金具× 2、ワッシャー× 4、ネジ× 4
リモート RS232 1x RS232 (3-pin Terminal Block) のセットです。ローカルユニット、リモート
ユニット ユニット両方に使用される場合は 2セットご
延長用ポート 1x RJ45 用意いただく必要があります。
外寸 (mm) 137.3 x 232.1 x 33
USB バスパワー 1.2A(6W) / ポート
電源 ACアダプター (24V 2.71A DC)
動作 / 保存温度 0℃~ 50℃ / -20℃~ 70℃ BAY ベイテクノロジーズ株式会社
〒 221-0844 神奈川県横浜市神奈川区沢渡 1-2
菱興高島台第三ビル 2階
Tel: 045-314-6338 / FAX: 045-290-3655
Mail: info@bayt.co.jp / URL: www.bayt.co.jp
※ ご使用環境により延長距離が短くなる・動作しないなどの場合があります。お貸出機を準備しておりますので事前の動作確認をお願いいたします。 BAY_KVM501_Ver.1.3
