【次世代映像技術8K対応のFPGAボードとコーデックIP】4K/8K H.264/H.265ビデオコーデックボードソリューション

製品カタログ

カナダ System-On-Chip Technologies社の超低遅延なMPEG規格コーデック技術を4K/8Kに対応させたボードソリューションを提供

東京オリンピックに向けて4K8K放送がスタートします。
そして、すでに8Kの機器も登場しており、データ量は2K(Full HD)の16倍にも及びます。
カナダのSystem-On-Chip Technologies社は、超低遅延なMPEG規格コーデック技術を4K/8Kに対応させたボードソリューションを提供しています。
これにより、転送されるデータ量やネットワーク負荷を大幅に軽減させることができます。
このボードソリューションでは、8K解像度のコーデック処理に必要なFPGAやメモリ、I/Oなどを搭載し、開発をすることなく8Kエンコード・デコードを実現します。
エンコーダー・デコーダーはFPGA上のIPコアで行うため、最新のMPEG規格(H.264 AVCからH.265 HEVCなど)へ移行も可能です。
Intel社のFPGAを搭載した「VTR-I-8K」とXilinx社のFPGAを搭載した「VTR-X-8K」の2種類のボードをご用意しています。

◆詳細はカタログをダウンロードしてご覧ください。

このカタログについて

ドキュメント名 【次世代映像技術8K対応のFPGAボードとコーデックIP】4K/8K H.264/H.265ビデオコーデックボードソリューション
ドキュメント種別 製品カタログ
ファイルサイズ 2.1Mb
取り扱い企業 富士ソフト株式会社 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

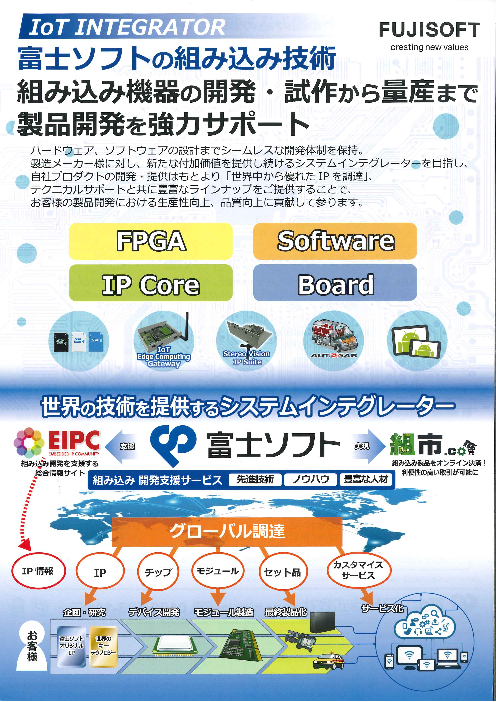

富士ソフトの組み込み技術
製品カタログ

富士ソフト株式会社

FPGA内蔵 IoTフォグコンピューティングゲートウェイ
製品カタログ

富士ソフト株式会社

このカタログの内容

Page1

System-On-Chip Technologies社製 8K H.264/H.265ビデオコーデック ボードソリューション 次世代映像技術8K対応のFPGAボードソリューション System-On-Chip Technologies Inc(. SOC 社)は、1995 年にカナダにあるウィルフリッド・ローリエ大学 でコーデックの実験・研究からスタートし、2008 年に現在の会社を設立しました。FPGA に特化した映像コ ーデックのコア技術と製品の開発とそのサービス、販売に至るまで幅広いビジネスを展開しています。 SOC 社は、自社開発し利用実績のある次世代映像技術 4K/8K のエンコード・デコード IP コア技術を容易に 利用できる製品として、FPGA を利用したボードソリューションを開発しました。 8Kソリューション 現在の地上波放送は2K放送ですが、2018年12月には新4K8K衛星放送がスタートします。そして2020年の東京 オリンピック・パラリンピックでも4K8K放送が計画されており、いよいよ超高解像度映像の時代が到来します。 画面サイズ例 85型 7680x4320 65型 2Kの16倍 x 32型 3840 21602Kの4倍 1920x1080 約200万画素 約800万画素 約3300万画素 上図のように、8Kの画素数は2Kの16倍でデータ量も実質16倍となるため、転送されるデータ量の大幅な増加に よって、ネットワーク負荷の増大や転送スピードの低下が発生します。 転送データ量増加 ネットワーク負荷増大 転送スピード低下 SOC社は、同社の持つ超低遅延なMPEG規格コーデック技術を4K/8Kに対応させたコーデックIPを開発し8Kボード ソリューションとして提供しています。これにより、転送されるデータ量やネットワーク負荷を大幅に軽減させる ことができます。 転送データ量の大幅削減 時間短縮 デコード エンコード 低遅延、高圧縮、高品質、開発不要
Page2

8Kボードソリューション 8Kボードソリューションは、8K解像度のコーデック処理に必要なFPGAやメモリ、I/Oなどを搭載したもので、開発を すること無く8Kエンコード・デコードを実現します。エンコーダ・デコーダ技術は、FPGA上のIPコアのため、アップ デートが可能で、最新のMPEG規格(H.264 AVCからH.265 HEVCなど)へ移行も可能です。Intel社のFPGAを搭載した 「VTR-I-8K」と、Xilinx社のFPGAを搭載した「VTR-X-8K」の2種類のボードをご用意しています。 VTR-I-8K VTR-X-8K Intel® FPGA (Arria® 10) ソリューション Xilinx FPGA (Zynq® 7045) ソリューション 外形寸法 270mm X 125mm 外形寸法 260mm X 125mm Arria® 10 SX660FPGA搭載 2個のZynq® 7045 FPGA搭載 20Gb DDR3メモリ搭載 40Gb DDR3メモリ搭載 SOM MPEGコーデックモジュールもしくは、 SOM MPEGコーデックモジュールもしくは、 SOMモジュール搭載可能 SOMモジュール搭載可能 エンコードIPもしくはデコードIP動作 エンコードIPもしくはデコードIP動作 8レーン PCIe3.0 仕様 4レーン PCIe3.0 仕様 1個のHDMI入力と1個のHDMI出力 2個のHDMI入力と1個のHDMI出力 4個の12G SDIポート(入力出力 切替式) 4個の12G SDIポート(入力出力 切替式) 10/100/1000Mbps イーサネット 10/100/1000Mbps イーサネット 2個のFSPコネクタ搭載 U-ARTポート(Mini USB) U-ARTポート(Mini USB) FMCコネクタ搭載 FMCコネクタ搭載 利用実績 株式会社NTTドコモ様の第5世代移動通信方式(5G)による8KVR映像伝送の実証実験に、SOC社の8Kエンコーダ IPが利用されました。 ※本印刷物に記載の内容および製品・サービスの仕様は、予告なく変更する場合があります。 ※記載されている社名および製品名は、各社の商標または登録商標です。 ©2017 FUJISOFT INCORPORATED. All rights reserved. www.fsi.co.jp 0120-593-111 受付時間9:00 ~ 17:00(土・日・祝除く) 富士ソフト 組み込み製品 2018 Nov / rev1.1 お問合せ窓口:et-solution@fsi.co.jp 組み込み WEB サイト:www.fsi-embedded.jp 富士ソフト SOC 8Kボード 検索
