非接触式ツールプリセッタ Eagle

イ ー グ ル AOTP・A type イ ー ジ ス ア イ 非 接 触 式 ツ ー ル プ リ セ ッ タ シ リ ー ズ お客様の使い勝手を1番に考えた完全自社開発ツールプリセッタ！ 刃物を機上締め付けできます！ 時短 ・ プリセッタとクランパを行き来する必要がありません！ ・ 　N　EW　ミーリングチャックに対応！（ 締め付けトルクMAX100Nmまで） *HSK100A、UTS10080での締め付けトルクはMAX60Nmまでのため、コレットホルダのみの対応となり、ミーリングチャックは非対応となります。 ● 要望に応じたソフトウェアのカスタマイズが可能 ● ヒューマンエラーを低減する簡単な操作性 ● 刃先を傷めない非接触式測定 ● 繰り返し精度が安定するメカニカルクランプ方式 YouTubeで見る 最大測定範囲　　　径 　ø400mm　　高　さ　500mm

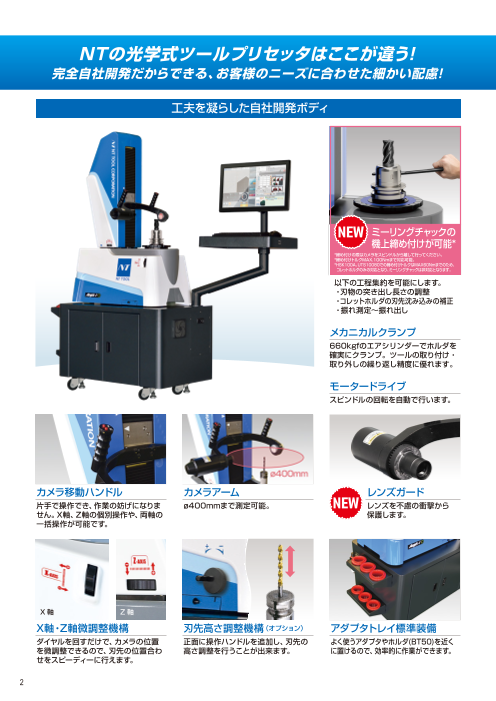

NTの光学式ツールプリセッタはここが違う！ 完全自社開発だからできる、お客様のニーズに合わせた細かい配慮！ 工夫を凝らした自社開発ボディ ミーリングチャックの 機上締め付けが可能* *締め付けの際はカメラをスピンドルから離して行ってください。 *締め付けトルクMAX.100Nmまで対応可能。 *HSK100A、UTS10080での締め付けトルクはMAX60Nmまでのため、 コレットホルダのみの対応となり、ミーリングチャックは非対応となります。 以下の工程集約を可能にします。 ・刃物の突き出し長さの調整 ・コレットホルダの刃先沈み込みの補正 ・振れ測定～振れ出し メカニカルクランプ 400kgf(0.5MPa)のエアシリンダーで ホルダを確実にクランプ。ツールの取り付け・ 取り外しの繰り返し精度に優れます。 モータードライブ スピンドルの回転を自動で行います。 カメラ移動ハンドル カメラアーム レンズガード 片手で操作でき、作業の妨げになりま ø400mmまで測定可能。 レンズを不慮の衝撃から せん。X軸、Z軸の個別操作や、両軸の 保護します。 一括操作が可能です。 X 軸 Z 軸 X軸・Z軸微調整機構 刃先高さ調整機構（オプション） アダプタトレイ標準装備 ダイヤルを回すだけで、カメラの位置 正面に操作ハンドルを追加し、刃先の よく使うアダプタやホルダを近くに置ける を微調整できるので、刃先の位置合わ 高さ調整を行うことが出来ます。 ので、効率的に作業ができます。 せをスピーディーに行えます。 2

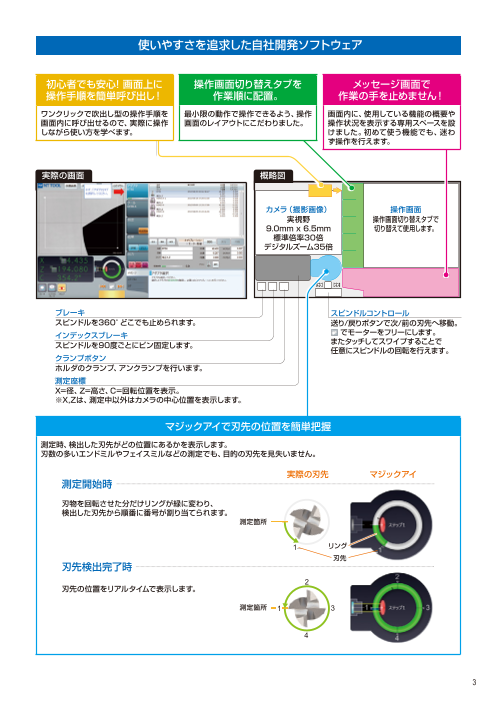

NTの光学式ツールプリセッタはここが違う！ 使いやすさを追求した自社開発ソフトウェア 完全自社開発だからできる、お客様のニーズに合わせた細かい配慮！ 初心者でも安心! 画面上に 操作画面切り替えタブを メッセージ画面で 操作手順を簡単呼び出し！ 作業順に配置。 作業の手を止めません！ ワンクリックで吹出し型の操作手順を 最小限の動作で操作できるよう、操作 画面内に、使用している機能の概要や 画面内に呼び出せるので、実際に操作 画面のレイアウトにこだわりました。 操作状況を表示する専用スペースを設 しながら使い方を学べます。 けました。初めて使う機能でも、迷わ ず操作を行えます。 実際の画面 概略図 カメラ（撮影画像） 操作画面 実視野 操作画面切り替えタブで 9.0mm x 6.5mm 切り替えて使用します。 標準倍率30倍 デジタルズーム35倍 ブレーキ スピンドルコントロール スピンドルを360°どこでも止められます。 送り/戻りボタンで次/前の刃先へ移動。 インデックスブレーキ でモーターをフリーにします。 スピンドルを90度ごとにピン固定します。 またタッチしてスワイプすることで 任意にスピンドルの回転を行えます。 クランプボタン ホルダのクランプ、アンクランプを行います。 測定座標 X=径、Z=高さ、C=回転位置を表示。 ※X,Zは、測定中以外はカメラの中心位置を表示します。 マジックアイで刃先の位置を簡単把握 測定時、検出した刃先がどの位置にあるかを表示します。 刃数の多いエンドミルやフェイスミルなどの測定でも、目的の刃先を見失いません。 実際の刃先 マジックアイ 測定開始時 刃物を回転させた分だけリングが緑に変わり、 検出した刃先から順番に番号が割り当てられます。 測定箇所 1 リング 刃先 刃先検出完了時 2 刃先の位置をリアルタイムで表示します。 測定箇所 1 3 4 3

測定機能 刃先の振れ測定 振れ測定をしたい箇所を写し、 目標値に対する測定結果の合否を○×で表示したり、 スピンドルを回転させます。 音で知らせることが出来ます。結果はグラフ化することも可能です。 ○×表示 測定結果 グラフ表示 目標公差範囲の表示 プリセットしたい目標公差範囲が画面に 表示されるので、ボーリングバーの 径調整が簡単に行えます。 目標公差範囲 目標公差範囲 （刃先が範囲外の時は黄色で表示） （刃先が範囲内に入ると緑色に変化） 残像測定 刃物を回転させた時の残像を もとに、測定を行います。 ボールエンドミルやタップの 形状測定に最適です。 残像測定前 残像測定後 （刃物を回転させた時の残像を表示） 段付きドリルの測定 ←タブ 段付きドリルは段ごとに 分けて測定できます。 測定結果はタブで切り替え て見ることが出来ます。 ステップ1 ステップ2 R形状の半径測定 刃先の実写確認 刃先の輪郭をもとにノーズRの測定が出来ます。 刃先の摩耗やチッピングを確認することが出来ます。 4

カスタマイズ事例 01　測定データの共有 AOTPの測定データをお客様のサーバに蓄積するようカスタマイズできます。 サーバに蓄積した測定データは、他のAOTPと共有したり、工作機械（M/C、NC旋盤）に転送して 活用することが可能になります。※工作機械側がサーバとのデータ共有に対応している必要があります。 個々のAOTPの測定データをお客様のサーバに蓄積することで… 複数のAOTPでデータを共有！ 工作機械（M/C、NC旋盤）に測定データを転送し活用！ AOTP 工作機械（M/C、NC旋盤） 測定データを蓄積 測定プログラム 測定結果 お客様のサーバ カスタマイズ事例 02　QR コードを活用しヒューマンエラーを排除　 手順 ① 事前に各ホルダのツールデータ（測定内容等の情報）をＱＲコードとして 出力し、各ホルダにエフ等で取付けておきます。 ② 各ホルダを測定する際、プリセッタでＱＲコードを読み込めば、 瞬時にプリセッタにツールデータを表示し、すぐに測定を開始出来ます。 メリット ツールデータ 作業者がツールデータを一覧から探す必要がなくなるので、 作業時間の短縮や、選択ミスなどのヒューマンエラーの排除に繋がります。 5

本体 型式 対応プルスタッド PSB-7(MAS-1), PSB-8(MAS-2), PSB-14, AOTP-500A-1AM PSB-19, PSB-27, PSB-28, PSB-29, PSB-33, PSB-35, PSB-36, PSB-39, PSB-7-CH, PSB-8-CH AOTP-500A-1CM PSB-17 AOTP-500A-2DM PSB-24 AOTP-500A-2EM PSB-50P(JIS), PSB-37 ・対応プルスタッドをもとに型式を選定して下さい。 ・上記以外のプルスタッドにも対応可能です。 詳細はお問い合わせ下さい。 オプション 標準 オプション 正面に操作ハンドルを 刃先高さ調整機構 — 追加し、刃先の高さ調整を 行うことが出来ます。 上記以外にもお客様のご要望に合わせてカスタマイズが可能です。 詳細はお問い合わせください。 プリセッタ本体 増圧弁・タンク ご注文例 （プリセッタ付属品） AOTP-500A-1AM○ 　 刃先高さ調整機構なし：表記なし 刃先高さ調整機構あり：「P」を追記 プリセッタ仕様 160 920 650 外観寸法 1730 x 600 x 1830 ( W x D x H ) 550 重量 約300kg 電源 100～240V AC, 50/60Hz 消費電力 300W エアー圧 0.35 MPa以上 測定範囲 X軸(径)：ø400mmまで Z軸(高さ)：500mmまで* 15° 最小表示 0.001mm 550 スピンドルサイズ BT50 (別途アダプタにて変更可能) クランプ方式 メカクランプ カメラ仕様 130万画素CCD　モノクロ 画面倍率 30倍 画面サイズ 21.5インチタッチパネル 刃先計測範囲 9.0 x 6.5 mm メニュー操作方法 タッチパネル、マウス、キーボード 表示言語 日本語、英語、韓国語 中国語、スペイン語 付属品 アダプタトレイ、本体カバー、 920 クリーニングパテ、増圧弁・タンク 1730 * アダプタを使用する時はアダプタの厚み分 Z 軸方向の測定範囲が 変化します。 ・ インチ表示、メートル表示の両方に対応しています。 ・ 製品のデザイン及び仕様は予告なく変更する場合があります。 6 1830 370 600 615 1215 1080 350 1600 165 °

アダプタ（別売） • BT50 以外のホルダを測定する場合は変換アダプタが必要です。詳細はお問い合わせください。 • アダプタを錆から守る防錆ケース付属。 *HSK100A、UTS10080、C6サイズには付属しておりません。 防錆ケース付属！ BT、CAT、SK用 HSK 用 UTS 用 ポリゴン用 防錆ケースをつけたまま BT30, BT40, • HSK25E, HSK32E UTS5040, UTS6350, C3, C4, C5, C6 プリセッタのアダプタトレイに CAT40, SK40 • HSK32A, HSK40A, UTS10080 置くことが可能です。 使用するプルスタッドの HSK50A, HSK63A, 種類をご指示下さい。 HSK100A アクセサリ ラベルプリンタ（別売） 商品コード 型式 備考 インクカートリッジ交換の必要が無いサーモプリン 4944 10000018 AOTP-PRINT-BRO2 日本国内向け仕様 タです。測定値をラベルに出力する事ができます。 電源：AC100V 50/60Hz 2.0A ツールの名前、型番、コメントを予め登録すること でまとめて印字できます。 4944 10000019 AOTP-PRINT-BRO3 海外向け仕様 電源：AC100-240V 50/60Hz 1.5A 商品コード 型式 備考 プリンタ用ラベル（別売） 4944 10000020 AOTP-PRINT-BRO2-LA ラベル約 400 枚分。 ラベルサイズ : 29 x 90 mm クリーニングパテ（プリセッタ付属品） 商品コード 型式 備考 4944 10000013 AOTP-DUST-C 正確な測定結果を得るために 刃先を清掃します。 増圧弁・タンク（プリセッタ付属品） 備考 356 IN OUT 機上締め付けに必要なエアー圧を確保するための増圧弁とタンクです。 32 32 200 160 184 7 370

プリセッタ ラインナップ イージス・アイ ファルコン 非接触式ツールプリセッタ シリーズ SOTP type よりシンプルに！よりコンパクトに！ コストパフォーマンスを追求した高機能プリセッタ！ 機上でコレットホルダの キャップ締め付けが可能 ※ MAX 60 Nm 測定範囲 X軸(径) ･･････φ300mmまで Z軸(高さ) ････400mmまで メカニカルクランプ エアシリンダでホルダを確実に クランプするので取り付け、取り外しの 繰り返し精度に優れます。 接触式 / 投影式ツールプリセッタ NTP-400 NTP-300A ● 自動送り ● 手動送り ● 測定径範囲 ● 測定径範囲 　 0 ～φ 400mm 　 0 ～φ 300mm ● 高さ測定範囲 ● 高さ測定範囲 　 50 ～ 500mm 　 50 ～ 500mm HEAD OFFICE : www.nttool.com (Web in English available) NT USA CORPORATION : www.nttoolusa.com EUROPE OFFICE : www.nttooleurope.com 本 社・本 社 工 場 〒444-1386 愛知県高浜市芳川町1-7-10 Tel. (0 5 6 6) - 5 4 - 0101 Fax. ( 0 5 6 6 ) - 5 4 - 0111 HEAD OFFICE & FACTORY 1-7-10 Yoshikawa-cho, Takahama City, Aichi 444-1386 Japan Tel. 81-(0)566-54-0101 Fax. 81-(0)566-54-0111 東 京 営 業 所 ／ TOKYO OFFICE Tel. ( 0 3 ) 3 4 5 1 - 9 1 4 1 中 国 ／ NT TOOL SHANGHAI CO., LTD. Tel. 86-(0)21-6361-9540 本 社 営 業 ／ NAGOYA OFFICE Tel. ( 0 5 6 6 ) 5 4 - 0 1 0 1 タ イ ／ NT TOOL THAI CO., LTD. Tel. 66 -(0)2117-9323 大 阪 営 業 所 ／ OSAKA OFFICE Tel. ( 0 6 ) 6 3 0 8 -13 3 2 ア メ リ カ ／ NT USA CORPORATION Tel. 1- 615 -7 71-18 9 9 広 島 営 業 所 ／ HIROSHIMA OFFICE Tel. ( 0 8 2 ) 2 5 8 - 3 8 1 0 メ キ シ コ ／ NT TOOL DE MEXICO S.A. DE C.V. Tel. 52-477-194-4587 九 州 事 務 所 ／ KYUSHU OFFICE Tel. ( 0 9 2 ) 4 0 8 - 6 5 8 5 ヨ ー ロ ッ パ ／ NT TOOL EUROPE GmbH Tel. 49-(0)6171-91639-0 本 社 工 場 ／ HEAD FACTORY Tel. ( 0 5 6 6 ) 5 4 - 0 1 0 1 タ イ 工 場 ／ NT TOOL (THAILAND) CO., LTD. Tel. 66 -(0)3531- 4180 飯 田 工 場 ／ IIDA FACTORY Tel. (02 6 5 ) -2 5 - 52 0 0 イ ン ド ネ シ ア ／ PT. NT INDONESIA Tel. 62-(0)212-851-8066 加工の問題点をお知らせ下さい。 お客様とともに、問題解決にむけて ご協力させていただきます。 ●ご質問に技術スタッフが折り返し ご連絡いたします。 2023.12. 8
