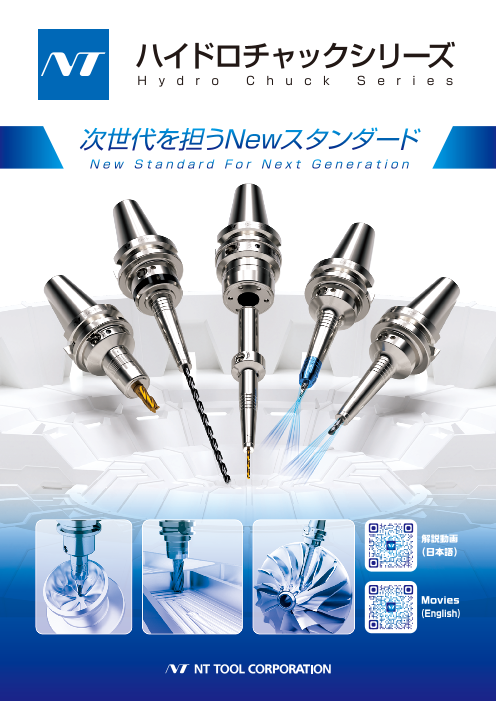

ハイドロチャックシリーズ H y d r o C h u c k S e r i e s 次世代を担うNewスタンダード N e w S t a n d a r d F o r N e x t G e n e r a t i o n 解説動画 (日本語) Movies (English)

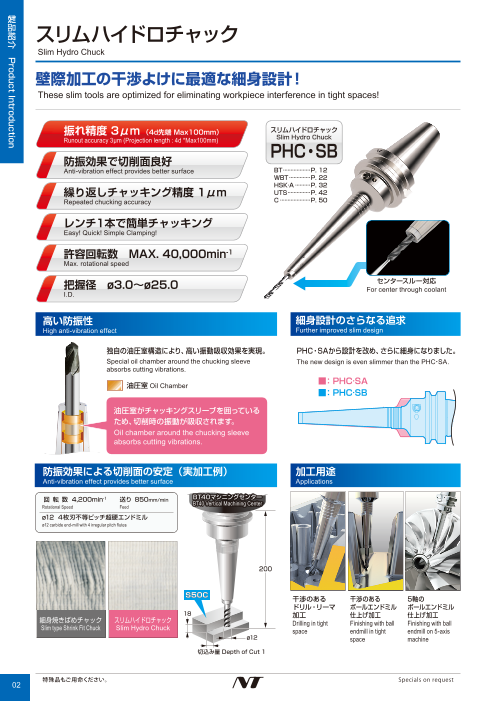

スリムハイドロチャック NEW! ストレートシャンクハイドロチャック Slim Hydro Chuck Straight Shank Hydro Chuck 壁際加工の干渉よけに最適な細身設計！ 史上最細（当社比）。壁際加工の干渉よけに最適な細身設計！ These slim tools are optimized for eliminating workpiece interference in tight spaces! These slim tools are optimized for eliminating workpiece interference in tight spaces! 振れ精度 3μm スリムハイドロチャック ストレートシャンクハイドロチャック （4d先端 Max100mm） Straight Shank Hydro Chuck Runout accuracy 3μm (Projection length : 4d *Max100mm) Slim Hydro Chuck PHC・SB ST-PHC・SB 防振効果で切削面良好 Anti-vibration effect provides better surface BT···················P.·12 AHO·A···········P.·30 HSK·A···········P.·40 繰り返しチャッキング精度 1μm C·····················P.·52 Repeated chucking accuracy UTS···············P.·54 振れ精度 3μm （4d先端 Max100mm） Runout accuracy 3μm (Projection length : 4d *Max100mm) レンチ1本で簡単チャッキング Easy! Quick! Simple Clamping! 防振効果で切削面良好 Anti-vibration effect provides better surface 許容回転数　MAX. 40,000min-1 Max. rotational speed 繰り返しチャッキング精度 1μm Repeated chucking accuracy 把握径　ø3.0～ø25.0 センタースルー対応 For center through coolant I.D. レンチ1本で簡単チャッキング Easy! Quick! Simple Clamping! 高い防振性 細身設計のさらなる追求 High anti-vibration effect Further improved slim design 把握径　ø3.0～ø12.0 I.D. 独自の油圧室構造により、高い振動吸収効果を実現。 PHC・SAから設計を改め、さらに細身になりました。 Special oil chamber around the chucking sleeve The new design is even slimmer than the PHC･SA. absorbs cutting vibrations. 油圧室 Oil Chamber ■：PHC·SA ■：PHC·SB 油圧室がチャッキングスリーブを囲っている ため、切削時の振動が吸収されます。 Oil chamber around the chucking sleeve absorbs cutting vibrations. 防振効果による切削面の安定（実加工例） 加工用途 Anti-vibration effect provides better surface Applications 回 転 数 4,200min-1 送り 850mm/min BT40マシニングセンター Rotational Speed Feed BT40 Vertical Machining Center ø12 4枚刃不等ピッチ超硬エンドミル ø12 carbide end-mill with 4 irregular pitch flutes 200 S50C 干渉のある 干渉のある 5軸の ドリル・リーマ ボールエンドミル ボールエンドミル 18 加工 仕上げ加工 仕上げ加工 細身焼きばめチャック スリムハイドロチャック Slim type Shrink Fit Chuck Drilling in tight Finishing with ball Finishing with ball Slim Hydro Chuck space endmill in tight endmill on 5-axis ø12 space machine 切込み量 Depth of Cut 1 02 特殊品もご用命ください。 Specials on request 製品紹介　Product Introduction

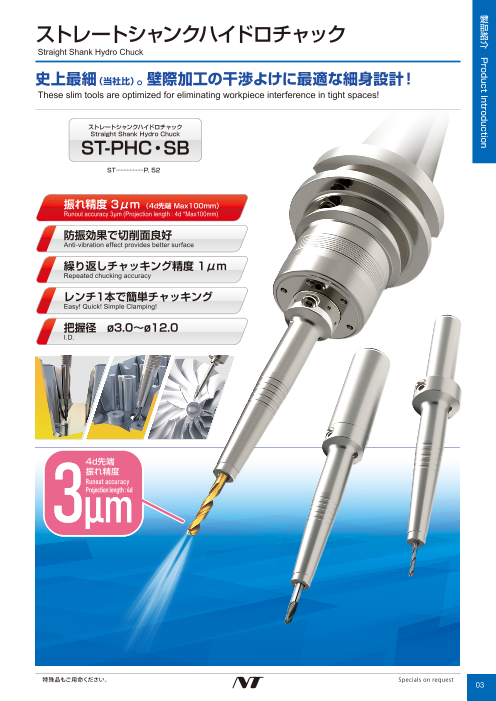

スリムハイドロチャック ストレートシャンクハイドロチャック NEW! Slim Hydro Chuck Straight Shank Hydro Chuck 壁際加工の干渉よけに最適な細身設計！ 史上最細（当社比）。壁際加工の干渉よけに最適な細身設計！ These slim tools are optimized for eliminating workpiece interference in tight spaces! These slim tools are optimized for eliminating workpiece interference in tight spaces! 振れ精度 3μm スリムハイドロチャック ストレートシャンクハイドロチャック （4d先端 Max100mm） Straight Shank Hydro Chuck Runout accuracy 3μm (Projection length : 4d *Max100mm) Slim Hydro Chuck PHC・SB ST-PHC・SB 防振効果で切削面良好 Anti-vibration effect provides better surface ST···················P.·61 繰り返しチャッキング精度 1μm Repeated chucking accuracy 振れ精度 3μm （4d先端 Max100mm） Runout accuracy 3μm (Projection length : 4d *Max100mm) レンチ1本で簡単チャッキング Easy! Quick! Simple Clamping! 防振効果で切削面良好 Anti-vibration effect provides better surface 許容回転数　MAX. 40,000min-1 Max. rotational speed 繰り返しチャッキング精度 1μm Repeated chucking accuracy 把握径　ø3.0～ø25.0 センタースルー対応 For center through coolant I.D. レンチ1本で簡単チャッキング Easy! Quick! Simple Clamping! 高い防振性 細身設計のさらなる追求 High anti-vibration effect Further improved slim design 把握径　ø3.0～ø12.0 I.D. 独自の油圧室構造により、高い振動吸収効果を実現。 PHC・SAから設計を改め、さらに細身になりました。 Special oil chamber around the chucking sleeve The new design is even slimmer than the PHC･SA. absorbs cutting vibrations. 油圧室 Oil Chamber ■：PHC·SA ■：PHC·SB 油圧室がチャッキングスリーブを囲っている ため、切削時の振動が吸収されます。 Oil chamber around the chucking sleeve absorbs cutting vibrations. 防振効果による切削面の安定（実加工例） 加工用途 Anti-vibration effect provides better surface Applications 回 転 数 4,200min-1 送り 850mm/min BT40マシニングセンター Rotational Speed Feed BT40 Vertical Machining Center ø12 4枚刃不等ピッチ超硬エンドミル ø12 carbide end-mill with 4 irregular pitch flutes 200 S50C 干渉のある 干渉のある 5軸の ドリル・リーマ ボールエンドミル ボールエンドミル 18 加工 仕上げ加工 仕上げ加工 細身焼きばめチャック スリムハイドロチャック Slim type Shrink Fit Chuck Drilling in tight Finishing with ball Finishing with ball Slim Hydro Chuck space endmill in tight endmill on 5-axis ø12 space machine 切込み量 Depth of Cut 1 特殊品もご用命ください。 Specials on request 03 製品紹介　Product Introduction

スリムハイドロチャックブラスター NEW! Slim Hydro Chuck Blaster ブラスター仕様　PHC・SB-C 刃物外径に沿ってクーラントを供給。 高能率加工と刃物寿命を追求した「ブラスター」シリーズ誕生！ Blaster type / PHC∙SB-C Able to feed coolant along to cutting tool. New "Blaster" series: Get high efficiency in machining and longer tool life! ● 刃物への冷却効果 ● Provides a cooling effect to the cutting tool. 振れ精度 3μm (4d先端 Max100mm) スリムハイドロチャックブラスター ● 刃物に付着した切りくずの除去 ● Washes off cutting chips from cutting tool. Runout accuracy 3μm (Projection length : 4d *Max100mm) Slim Hydro Chuck Blaster ● 加工部への確実なクーラント供給 ● Sure way to deliver coolant to proccessing point. PHC・SB-C ● 許容回転数：Max. 40,000min-1 ● Max rotational speed : MAX 40,000min-1 防振効果で切削面良好 Anti-vibration effect provides better surface BT···············P.·14 　 ※BT30-PHC03SB-85-Cの場合。 * BT30-PHC03SB-85-C AHO·A·······P.·32 HSK·A·······P.·42 把握径 PHC·SB-C ：ø3.0～ø25.0 UTS···········P.·56 I.D. PHC·SB-NC ：ø4.0～ø12.0 スリムハイドロチャックブラスター Slim Hydro Chuck Blaster 刃先に効果的な PHC·SB-NC クーラント吐出口 クーラント供給！ BT···················P.·15 Coolant nozzle AHO·A···········P.·33 Effectivly supplying coolant to cutting edge. HSK·A···········P.·43 ➡…クーラントの流れ 干渉のあるドリル加工 干渉のあるボールエンドミル仕上げ加工 Drilling in tight space Finishing with ball endmill in tight space ➡…Flow of coolant 高い防振性 キャップ式ブラスター仕様　PHC・SB-NC NT独自の遠心力拡散防止方式で確実なクーラント供給。 High anti-vibration effect Blaster type with Cap / PHC∙SB-NC Minimize centrifugal force and feed coolant accurately. 独自の油圧室構造により、高い振動吸収効果を実現。 Special oil chamber around the chucking sleeve absorbs cutting vibrations. ● 刃物の切削部へピンポイントでクーラントを供給 ● Pinpoints coolant at the cutting tool edge. ● キャップ交換※にて噴出ポイントを変更可能 ● Coolant ejection's angle can be changed 油圧室 Oil Chamber 　 (刃先形状、刃先位置と整合) ※オプション by switching caps. ● 許容回転数：Max. 27,000min-1 ● Max rotational speed : MAX 27,000min-1 油圧室がチャッキングスリーブを囲っている ため、切削時の振動が吸収されます。 　 ※BT30-PHC10SB-110-NCの場合。 * BT30-PHC10SB-110-NC Oil chamber around the chucking sleeve absorbs cutting vibrations. アクセサリ Accessories 内径清掃ツール（付属） 把握力確認用トルクチェックゲージ（別売） プリセットスクリュー（別売） PHC・SB-NC用キャップ（付属） Inner Shank Cleaner Brush (Included) Torque check gauge (Sold separately) Preset Screw (Sold separately) Cap for PHC∙SB-NC (Included) クーラント吐出口 ························P.·23 ························P.·23 BT············· P.·20 ··············· P.·22 Coolant nozzle AHO·A····· P.·38 テーパーエンドミル加工（インペラー加工など） HSK・A··P.·48 ➡…クーラントの流れ UTS········· P.·59 Taper Endmill Machining ( for Impeller etc) ➡…Flow of coolant ・トルクチェックゲージをクランプし、 指で回すことが出来なければ把握力の低下はありません。 ・内径清掃にお使いください。 ∙ If the Torque check gauge can’t be rotated with your ・クーラント対応。 ・クーラント対応。 ∙ To clean inner shank. fingers, there is no loss of gripping force. ∙ Center through type ∙ Center through type 04 特殊品もご用命ください。 Specials on request 製品紹介　Product Introduction

スリムハイドロチャックブラスター Slim Hydro Chuck Blaster ブラスター仕様　PHC・SB-C 刃物外径に沿ってクーラントを供給。 高能率加工と刃物寿命を追求した「ブラスター」シリーズ誕生！ Blaster type / PHC∙SB-C Able to feed coolant along to cutting tool. New "Blaster" series: Get high efficiency in machining and longer tool life! ● 刃物への冷却効果 ● Provides a cooling effect to the cutting tool. 振れ精度 3μm (4d先端 Max100mm) スリムハイドロチャックブラスター ● 刃物に付着した切りくずの除去 ● Washes off cutting chips from cutting tool. Runout accuracy 3μm (Projection length : 4d *Max100mm) Slim Hydro Chuck Blaster ● 加工部への確実なクーラント供給 ● Sure way to deliver coolant to proccessing point. PHC・SB-C ● 許容回転数：Max. 40,000min-1 ● Max rotational speed : MAX 40,000min-1 防振効果で切削面良好 Anti-vibration effect provides better surface 　 ※BT30-PHC03SB-85-Cの場合。 * BT30-PHC03SB-85-C 把握径 PHC·SB-C ：ø3.0～ø25.0 I.D. PHC·SB-NC ：ø4.0～ø12.0 スリムハイドロチャックブラスター Slim Hydro Chuck Blaster 刃先に効果的な PHC·SB-NC クーラント吐出口 クーラント供給！ Coolant nozzle Effectivly supplying coolant to cutting edge. ➡…クーラントの流れ 干渉のあるドリル加工 干渉のあるボールエンドミル仕上げ加工 Drilling in tight space Finishing with ball endmill in tight space ➡…Flow of coolant 高い防振性 キャップ式ブラスター仕様　PHC・SB-NC NT独自の遠心力拡散防止方式で確実なクーラント供給。 High anti-vibration effect Blaster type with Cap / PHC∙SB-NC Minimize centrifugal force and feed coolant accurately. 独自の油圧室構造により、高い振動吸収効果を実現。 Special oil chamber around the chucking sleeve absorbs cutting vibrations. ● 刃物の切削部へピンポイントでクーラントを供給 ● Pinpoints coolant at the cutting tool edge. ● キャップ交換※にて噴出ポイントを変更可能 ● Coolant ejection's angle can be changed 油圧室 Oil Chamber 　 (刃先形状、刃先位置と整合) ※オプション by switching caps. ● 許容回転数：Max. 27,000min-1 ● Max rotational speed : MAX 27,000min-1 油圧室がチャッキングスリーブを囲っている ため、切削時の振動が吸収されます。 　 ※BT30-PHC10SB-110-NCの場合。 * BT30-PHC10SB-110-NC Oil chamber around the chucking sleeve absorbs cutting vibrations. アクセサリ Accessories 内径清掃ツール（付属） 把握力確認用トルクチェックゲージ（別売） プリセットスクリュー（別売） PHC・SB-NC用キャップ（付属） Inner Shank Cleaner Brush (Included) Torque check gauge (Sold separately) Preset Screw (Sold separately) Cap for PHC∙SB-NC (Included) クーラント吐出口 Coolant nozzle テーパーエンドミル加工（インペラー加工など） ➡…クーラントの流れ Taper Endmill Machining ( for Impeller etc) ➡…Flow of coolant ・トルクチェックゲージをクランプし、 指で回すことが出来なければ把握力の低下はありません。 ・内径清掃にお使いください。 ∙ If the Torque check gauge can’t be rotated with your ・クーラント対応。 ・クーラント対応。 ∙ To clean inner shank. fingers, there is no loss of gripping force. ∙ Center through type ∙ Center through type 特殊品もご用命ください。 Specials on request 05 製品紹介　Product Introduction

パワーハイドロチャック Power Hydro Chuck 高さ調整機能（オプション） スリップ防止ピン付コレット コレットホルダのように使える、手軽なハイドロチャック。 Length adjustment function (Sold separetely) Collet with stopper pin Hydro chuck with collet holder flexibility! 高さ調整ユニットを組み込む事により、六角レンチで センタースルークーラント対応。 ホルダ側面に設けた調整ネジを回すだけで Collet with stopper pin ( Internal coolant feeding enabled ) 刃具突き出し長さの調整を行う事が出来ます。 振れ精度 3μm （4d先端 Max100mm） パワーハイドロチャック ※高さ調整ユニットはBTシャンク用です。 Runout accuracy 3μm (Projection length : 4d *Max100mm) Power Hydro Chuck CAT、SKシャンクにも対応しますが詳細はお問い合わせください。 ※高さ調整ユニットは以下の製品には対応しません。 PHC・A ・突き出し長さ45mmの製品 ・把握径3～4mmの製品 防振効果で切削面良好 ・BT30で把握径25～32mmの製品 Anti-vibration effect provides better surface BT···················P.·16 Cutting tool height can be adjusted on the side with a hex wrench. AHO·A···········P.·34 ▲型マーキング　 穴付き刃物用 コレットスルー用 HSK·A···········P.·44 ※Length adjustment unit can be used with BT. ▲ markings 繰り返しチャッキング精度 1μm Tool with oil hole For collet through coolant HSK·E············P.·50 CAT and SK shanks are also available. Please contact us for details. Repeated chucking accuracy HSK·F············P.·51 ※Length adjustment unit is not available for the models listed below. ・Products with a projection length of 45 mm C·····················P.·53 ・Products with an inner diameter of 3~4 mm UTS···············P.·57 ・BT30 with an inner diameter of 25~32mm レンチ1本で簡単チャッキング Easy! Quick! Simple Clamping! 防振効果による切削面の安定（実加工例） 加工用途 許容回転数　MAX. 40,000min-1 Anti-vibration effect provides better surface Applications Max. rotational speed 段付ドリル加工 ドリル加工 リ－マ加工 回転数 1650min-1 4枚刃超硬エンドミル BT40 マシニングセンター Step drilling Drilling Reaming Rotational Speed 4-flute carbide Endmill 把握径　ø3.0～ø32.0 BT40 Vertical Machining Center I.D. 送り 550mm/min 1刃送り 0.08mm/flute Feed Feed per flute 高バランス 簡単な操作性　 A High balance Easy! Quick! Simple Clamping! 165 プリバランス設計と、全数1点1点バランス取りにより、 レンチ１本で締め切ればOK！ 高速回転を実現。 誰が締め付けても S50C Pre-balanced design and individual balancing for each product allows 同じ把握力を確保。 for high rotational speeds. The simple system of tightening 19 45 パワーハイドロチャック 焼きばめチャック 許容回転数　：Max. 40,000min-1 with a single wrench eliminates human error. The same gripping Power Hydro Chuck Shrink Fit Chuck Max. rotational force is ensured regardless of who tightens the chuck. Ra1.58 Ra3.52 ø16 ※BT30-PHC03A-60の場合。チャックごとの許容回転数はディメンションをご覧ください。 切込み量 Depth of Cut 1.6 ※For BT30-PHC03A-60. Max rotational speed for other holders can be found on the dimensions page. 高精度 高い防振性 アクセサリ High precision High anti-vibration effect Accessories ４d先端 Projection length : 4d 独自の油圧室構造により、高い振動吸収効果を実現。 内径清掃ツール（付属） 把握力確認用トルクチェックゲージ（別売） スリップ防止ピン付コレット（別売） Special oil chamber around the chucking sleeve Inner Shank Cleaner Brush (Included) Torque check gauge (Sold separately) Collet with stopper pin (Sold separately) 振れ精度 ３μｍ absorbs cutting vibrations. 繰り返しチャッキング精度 １μｍ ハンマリング試験結果 Vibration Test Runout accuracy : 3μm or less Repeat accuracy: 1μm or less ハイドロチャック 焼きばめチャック PHC∙A PHC∙H Hydro Chuck Shurink Fit Chuck PHC∙SB (-C,-NC) PHZ∙S クランプ時の刃物の沈み込みなし PHC∙SB (-C,-NC) 加 加 速 速 Tool pre-set without height offset. 度 度 PHC∙A PHZ∙S PHC∙A PHC∙H トルクチェックゲージをクランプし、指で回すことが出来なけれ ば把握力の低下はありません。 2点支持方式　振れ精度の安定 本製品はハイドロチャックなどの内径清掃にお使いください。 If the Torque check gauge can’t be rotated with your fingers, クーラント対応。センタースルー用、コレットスルー用があります。 To clean inner shank of Hydro Chuck, etc. there is no loss of gripping force. Center through type and collet through type are available. "Dual clamping points system" for stable and high precision clamping. 油圧バランス設計 振動時間が短い。 振動時間が長い。 チャッキング時の倒れを防止 時間　Seconds (S) 時間　Seconds (S) Hydraulic balance design. Prevents deformation during chucking. 06 特殊品もご用命ください。 Specials on request 　Acceleration ( m/s2 ) 　Acceleration ( m/s2 ) 製品紹介　Product Introduction

パワーハイドロチャック Power Hydro Chuck 高さ調整機能（オプション） スリップ防止ピン付コレット コレットホルダのように使える、手軽なハイドロチャック。 Length adjustment function (Sold separetely) P.·24 Collet with stopper pin P.·27 Hydro chuck with collet holder flexibility! 高さ調整ユニットを組み込む事により、六角レンチで センタースルークーラント対応。 ホルダ側面に設けた調整ネジを回すだけで Collet with stopper pin ( Internal coolant feeding enabled ) 刃具突き出し長さの調整を行う事が出来ます。 振れ精度 3μm （4d先端 Max100mm） パワーハイドロチャック ※高さ調整ユニットはBTシャンク用です。 応しますが詳細はお問い合わせください。 Runout accuracy 3μm (Projection length : 4d *Max100mm) Power Hydro Chuck CAT、SKシャンクにも対 ※高さ調整ユニットは以下の製品には対応しません。 PHC・A ・突き出し長さ45mmの製品 ・把握径3～4mmの製品 防振効果で切削面良好 ・BT30で把握径25～32mmの製品 Anti-vibration effect provides better surface Cutting tool height can be adjusted on the side with a hex wrench. ▲型マーキング　 穴付き刃物用 コレットスルー用 ※Length adjustment unit can be used with BT. ▲ markings 繰り返しチャッキング精度 1μm Tool with oil hole For collet through coolant CAT and SK shanks are also available. Please contact us for details. ※Length adjustment unit is not available for the models listed below. Repeated chucking accuracy ・Products with a projection length of 45 mm ・Products with an inner diameter of 3~4 mm ・BT30 with an inner diameter of 25~32mm レンチ1本で簡単チャッキング Easy! Quick! Simple Clamping! 防振効果による切削面の安定（実加工例） 加工用途 許容回転数　MAX. 40,000min-1 Anti-vibration effect provides better surface Applications Max. rotational speed 段付ドリル加工 ドリル加工 リ－マ加工 回転数 1650min-1 4枚刃超硬エンドミル Step drilling Drilling Reaming Rotational Speed 4-flute carbide Endmill BT40 マシニングセンター 把握径　ø3.0～ø32.0 BT40 Vertical Machining Center I.D. 送り 550mm/min 1刃送り 0.08mm/flute Feed Feed per flute 高バランス 簡単な操作性　 A High balance Easy! Quick! Simple Clamping! 165 プリバランス設計と、全数1点1点バランス取りにより、 レンチ１本で締め切ればOK！ 高速回転を実現。 誰が締め付けても S50C Pre-balanced design and individual balancing for each product allows 同じ把握力を確保。 for high rotational speeds. The simple system of tightening 19 45 パワーハイドロチャック 焼きばめチャック 許容回転数　：Max. 40,000min-1 with a single wrench eliminates human error. The same gripping Power Hydro Chuck Shrink Fit Chuck Max. rotational force is ensured regardless of 6 who tightens the chuck. Ra1.58 Ra3.52 ø1 ※BT30-PHC03A-60の場合。チャックごとの許容回転数はディメンションをご覧ください。 切込み量 Depth of Cut 1.6 ※For BT30-PHC03A-60. Max rotational speed for other holders can be found on the dimensions page. 高精度 高い防振性 アクセサリ High precision High anti-vibration effect Accessories ４d先端 Projection length : 4d 独自の油圧室構造により、高い振動吸収効果を実現。 内径清掃ツール（付属） 把握力確認用トルクチェックゲージ（別売） スリップ防止ピン付コレット（別売） Special oil chamber around the chucking sleeve Inner Shank Cleaner Brush (Included) Torque check gauge (Sold separately) Collet with stopper pin (Sold separately) 振れ精度 ３μｍ absorbs cutting vibrations. ························P.·23 ························P.·23 PHC・H···P.·28 PHC・A···P.·27 繰り返しチャッキング精度 １μｍ ハンマリング試験結果 Vibration Test Runout accuracy : 3μm or less Repeat accuracy: 1μm or less ハイドロチャック 焼きばめチャック PHC∙A PHC∙H Hydro Chuck Shurink Fit Chuck PHC∙SB (-C,-NC) PHZ∙S クランプ時の刃物の沈み込みなし PHC∙SB (-C,-NC) 加 加 速 速 Tool pre-set without height offset. 度 度 PHC∙A PHZ∙S PHC∙A PHC∙H トルクチェックゲージをクランプし、指で回すことが出来なけれ ば把握力の低下はありません。 2点支持方式　振れ精度の安定 本製品はハイドロチャックなどの内径清掃にお使いください。 If the Torque check gauge can’t be rotated with your fingers, クーラント対応。センタースルー用、コレットスルー用があります。 To clean inner shank of Hydro Chuck, etc. there is no loss of gripping force. Center through type and collet through type are available. "Dual clamping points system" for stable and high precision clamping. 油圧バランス設計 振動時間が短い。 振動時間が長い。 チャッキング時の倒れを防止 時間　Seconds (S) 時間　Seconds (S) Hydraulic balance design. Prevents deformation during chucking. 特殊品もご用命ください。 Specials on request 07 製品紹介　Product Introduction 　Acceleration ( m/s2 ) 　Acceleration ( m/s2 )

ハイドロチャックオメガ Hydro Chuck Omega ø40 6枚刃 ラフィングエンドミルでの加工例 高把握力のため刃物が抜けない！ 抜けない！ビビらない！曲がらない！ワンランク上の高能率加工を実現！ ø40mm 6 flute end mill machining High gripping force prevents tool pullout! No more pullout, chatter or deflection! Step on up to high-efficiency machining! BT50縦型マシニングセンタ 回転数 Rotational speed 212 min-1 送り量 Feed rate 0.5 mm/rev BT50 vertical machining center 送り Feed 106 mm/min クーラント 外部給油 防振効果で切削面良好 周速 Peripheral speed 21.3 m/min Coolant External Oil Supply ハイドロチャックオメガ Anti-vibration effect provides better surface Hydro Chuck Omega 他社高剛性ハイドロ ハイドロチャックオメガ 芯ズレ精度 3μm PHC・H （4d先端 Max100mm） 105 Other high-rigidity Hydro Hydro Chuck Omega Accuracy　3μm (Projection length : 4d *Max100mm) BT···················P.·18 AHO·A···········P.·36 HSK·A···········P.·46 繰り返しチャッキング精度 1μm 刃物抜け 刃物抜け無し！ UTS···············P.·58 Tool pullout 1..0mm No tool pullout! 0mm Repeated chucking accuracy SKD11 レンチ1本で簡単チャッキング 75 Easy! Quick! Simple Clamping! 40 ø40 許容回転数　MAX. 20,500min-1 被削材 被削材 Work piece Work piece Max. rotational speed 35 100 100 把握径　ø16.0～ø42.0 I.D. ø20 4枚刃 超硬スクエアエンドミルでの加工例 高剛性、高精度により加工面の傾きを低減！ ø20mm carbide 4 flute square end mill machining High rigidity and accuracy reduce inclination of machining surface! 回転数 Rotational speed 6,350 min-1 送り量 Feed rate 0.56 mm/rev 高精度 防振性と高把握力 送り Feed 3,570 mm/min クーラント 外部給油 High precision Anti-vibration effect & High clamping force 周速 Peripheral speed 398.7 m/min Coolant External Oil Supply 独自の油圧室構造により、高い振動吸収効果を実現。 ※推奨条件は送り F=2,100 mm/min ４d先端 BT50縦型マシニングセンタ Projection length : 4d 更に従来のハイドロチャックを超える把握力を発揮。 BT50 vertical machining center Special oil chamber around the chucking sleeve absorbs cutting vibrations. 他社高剛性ハイドロ ハイドロチャックオメガ Other high-rigidity Hydro Hydro Chuck Omega 芯ズレ精度 ３μｍ Utilizes stronger gripping force than a conventional hydro chuck. 繰り返しチャッキング精度 １μｍ 高い振動吸収効果 把握力比較(ø20mm) 加工面傾き 加工面傾き （取り残し） （取り残し） Accuracy : 3μm or less High vibration dampening Gripping force comparison (ø20mm) Repeat accuracy: 1μm or less 105 多 少 ハンマリング試験結果 Machining surface Machining surface Vibration test inclination inclination 把 (Excess material) (Excess material) 握 ハ Large Small 2点支持だけでなくスリーブ 加 力 イ 速 他 ド 全体が収縮することにより、 度 　 社 ロ 高 チ 26μm 10μm 振れ精度が安定。 剛 ャ S55C 性 ッ 54 "Dual clamping points system" ハ ク for stable and high precision clamping. イ オ ド メ 振動時間が短い。 ロ ガ 30 ø20 時間　Seconds (S) Ra 4.46 Ra 1.09 3 高剛性 高バランス 取り残しを少なくする事で High rigidity High balance 400 加工後のゼロカット低減 や次工程の負荷低減 ができます。 ハイドロチャックオメガ プリバランス設計と、全数1点1点バランス取りにより、高速回転を実現。 Hydro chuck omega Pre-balanced design and individual balancing for each product allows for high rotational speeds. Eliminating excess material after milling reduces the need to zero cut and た わ 350 ミーリングチャック Milling chuck reduces machining in later steps. み 量 他社高剛性ハイドロ Other high-rigidity Hydro 許容回転数　：Max. 20,000min-1 300 Max. rotational speed 80 (μm) ※BT40-PHC16H-45、HSK63-PHC16H-80の場合。チャックごとの許容回転数はディメンションをご覧ください。 荷重 測定点 0 1000 1500 2000 ※BT40-PHC16H-45, HSK63-PHC16H-80. Max rotational speed for other holders can be found on the dimensions page. サイクルタイムの低減に繋がります! Load Measurement point 荷重 Load（Nm） This all leads to reduced cycle times! ø20 08 特殊品もご用命ください。 Specials on request Hydro chuck omega Other high-rigidity hydro Gripping force 　Acceleration ( m/s2 ) Amount of deflection 製品紹介　Product Introduction

ハイドロチャックオメガ Hydro Chuck Omega ø40 6枚刃 ラフィングエンドミルでの加工例 高把握力のため刃物が抜けない！ 抜けない！ビビらない！曲がらない！ワンランク上の高能率加工を実現！ ø40mm 6 flute end mill machining High gripping force prevents tool pullout! No more pullout, chatter or deflection! Step on up to high-efficiency machining! BT50縦型マシニングセンタ 回転数 Rotational speed 212 min-1 送り量 Feed rate 0.5 mm/rev BT50 vertical machining center 送り Feed 106 mm/min クーラント 外部給油 防振効果で切削面良好 周速 Peripheral speed 21.3 m/min Coolant External Oil Supply ハイドロチャックオメガ Anti-vibration effect provides better surface Hydro Chuck Omega 他社高剛性ハイドロ ハイドロチャックオメガ 芯ズレ精度 3μm PHC・H （4d先端 Max100mm） 105 Other high-rigidity Hydro Hydro Chuck Omega Accuracy　3μm (Projection length : 4d *Max100mm) 繰り返しチャッキング精度 1μm 刃物抜け 刃物抜け無し！ Tool pullout 1..0mm No tool pullout! 0mm Repeated chucking accuracy SKD11 レンチ1本で簡単チャッキング 75 Easy! Quick! Simple Clamping! 40 ø40 許容回転数　MAX. 20,500min-1 被削材 被削材 Work piece Work piece Max. rotational speed 35 100 100 把握径　ø16.0～ø42.0 I.D. ø20 4枚刃 超硬スクエアエンドミルでの加工例 高剛性、高精度により加工面の傾きを低減！ ø20mm carbide 4 flute square end mill machining High rigidity and accuracy reduce inclination of machining surface! 回転数 Rotational speed 6,350 min-1 送り量 Feed rate 0.56 mm/rev 高精度 防振性と高把握力 送り Feed 3,570 mm/min クーラント 外部給油 High precision Anti-vibration effect & High clamping force 周速 Peripheral speed 398.7 m/min Coolant External Oil Supply 独自の油圧室構造により、高い振動吸収効果を実現。 ※推奨条件は送り F=2,100 mm/min ４d先端 BT50縦型マシニングセンタ Projection length : 4d 更に従来のハイドロチャックを超える把握力を発揮。 BT50 vertical machining center Special oil chamber around the chucking sleeve absorbs cutting vibrations. 他社高剛性ハイドロ ハイドロチャックオメガ Other high-rigidity Hydro Hydro Chuck Omega 芯ズレ精度 ３μｍ Utilizes stronger gripping force than a conventional hydro chuck. 繰り返しチャッキング精度 １μｍ 高い振動吸収効果 把握力比較(ø20mm) 加工面傾き 加工面傾き （取り残し） （取り残し） Accuracy : 3μm or less High vibration dampening Gripping force comparison (ø20mm) Repeat accuracy: 1μm or less 105 多 少 ハンマリング試験結果 Machining surface Machining surface Vibration test inclination inclination 把 (Excess material) (Excess material) 握 ハ Large Small 2点支持だけでなくスリーブ 加 力 イ 速 他 ド 全体が収縮することにより、 度 　 社 ロ 高 チ 26μm 10μm 振れ精度が安定。 剛 ャ S55C 性 ッ 54 "Dual clamping points system" ハ ク for stable and high precision clamping. イ オ ド メ 振動時間が短い。 ロ ガ 30 ø20 時間　Seconds (S) Ra 4.46 Ra 1.09 3 高剛性 高バランス 取り残しを少なくする事で High rigidity High balance 400 加工後のゼロカット低減 や次工程の負荷低減 ができます。 ハイドロチャックオメガ プリバランス設計と、全数1点1点バランス取りにより、高速回転を実現。 Hydro chuck omega Pre-balanced design and individual balancing for each product allows for high rotational speeds. Eliminating excess material after milling reduces the need to zero cut and た わ 350 ミーリングチャック Milling chuck reduces machining in later steps. み 量 他社高剛性ハイドロ Other high-rigidity Hydro 許容回転数　：Max. 20,000min-1 300 Max. rotational speed 80 (μm) ※BT40-PHC16H-45、HSK63-PHC16H-80の場合。チャックごとの許容回転数はディメンションをご覧ください。 荷重 測定点 0 1000 1500 2000 ※BT40-PHC16H-45, HSK63-PHC16H-80. Max rotational speed for other holders can be found on the dimensions page. サイクルタイムの低減に繋がります! Load Measurement point 荷重 Load（Nm） This all leads to reduced cycle times! ø20 特殊品もご用命ください。 Specials on request 09 製品紹介　Product Introduction Hydro chuck omega Other high-rigidity hydro Gripping force 　Acceleration ( m/s2 ) Amount of deflection

スリムハイドロ"R"ゼロホルダ NEW! ECO 特殊品 ハイドロマンドレル／ハイドロワークチャック Slim Hydro "R" Zero Holder Specials on Request Hydraulic Mandrel Chuck / Hydraulic Work Chuck 200mm長尺工具でも刃先振れ精度2μ以下！ ハイドロクランプの特長を生かし様々な応用ができます！ Zero runout even with 200mm cutting tool. You can take advantage of a the unique features of the Hydro Clamp through a variety of applications! 高精度ワークチャックとして！ 高精度マンドレルアーバとして！ 防振効果で切削面良好 スリムハイドロ"R"ゼロホルダ As a high-precision work chuck! As a high-precision mandrel arbor! Anti-vibration effect provides better surface Slim Hydro "R" Zero Holder PHZ・SB ワークの研磨、仕上げ旋削加工に！ 研磨加工用、検査用両センターアーバ用に！ 芯ズレ精度 0-2μm ※油圧シリンダによるオートクランプ対応も可能です。 For both polishing and inspection center arbors! Accuracy BT·················P.·19 As a clamping jig for polishing and finishing on a lathe machine! HSK·A··········P.·47 *Auto-clamping can be done using hydraulic cylinder. 繰り返しチャッキング精度 1μm マニュアルクランプ Repeated chucking accuracy マニュアルクランプ Manual clamp Manual clamp レンチ1本で簡単チャッキング Easy! Quick! Simple Clamping! 旋削加工 Turning 許容回転数　MAX. 17,000min-1 Max. rotational speed "R" ゼロセッタ ワーク 穴あけ・リーマ加工 Work "R" Zero Setter Drilling, reaming 把握径 ø6.0～ø12.0 ·················· P.·68 ワーク Work I.D. 工作機械ワーク主軸 Machine tool workpiece spindle 旋削加工 研削加工例 両センター振れ測定例 Griding example Example of measuring runout of both centers Turning 4箇所の調整ネジをレンチで回すだけで、振れ精度を0～2μmまで調整可能! 砥石 Simple Operation- Runout of the cutting edge can be adjusted to 0 to 2 μm by simply tightening 4 adjustment screws. ダイヤルゲージ Grindstone/Abrasive Dial gauge 油圧オートクランプ 内研加工 4ｄ先端はそれほど振れていなくても、突き出し長さが長くなるにつれて、実際加工を行う刃先は振れています。 Automatic Polishing inner bore ワーク Work ワーク Work しかし"R"ZEROホルダシリーズは刃先の振れ精度を限りなく｢ゼロ｣にセットすることで、穴径の安定、面粗度の向上、刃物の寿命のアップを実現しています。 Hydraulic Clamp Even if the runout at 4d is in allowable range, runout at the actual cutting edge is much larger as the projection length of the cutter gets longer. NT’s “R” Zero holder realizes invariant hole diameter, better surface roughness and long tool life by adjusting runout at the cutting edge as closely as to zero. 調整後 刃具寿命UP Longer tool life ボーリング加工 Boring 面粗度向上 長い刃物の先端 After Adjustment Better surface roughness At the edge of long cutter ワーク 円筒研削盤 両センター振見台 穴径の安定 Invariant hole diameter 0-2μm Work Cylindrical grinding machine Runout Measurement Stand 組み付け用ワークの位置決め例 マシニングセンタのワークの位置決め例 Example of use as a clamping jig for assembling Example of use as clamping jig for machining center 加工用途 ワーク Work Applications ロングドリルなどの長尺工具を ワーク Work 使用するシーンで真価を発揮します！ Use long cutting tools to display the holder’s true capabilities! お客様のご要望をお聞かせください！ Please contact us of any requests! ワーク内側の穴 ジグ Application inside Jig of work piece. ・膨張又は収縮の限界目安は、φ50以下の場合で直径の0.2～0.3％です。 · Limit of expansion and contraction is 0.2-0.3% of the diameter for ø50 or less. ・ワークの保持径の公差は直径の0.1％以下を目安としてください。 · To estimate the tolerance for a hole in a work piece, please use 0.1% of the diameter. ジグ裏からの高精度穴加工 細穴奥の高精度穴加工 ・加工に使用する場合はワークのスリップ防止を考慮ください。 · Consider using additional measures to prevent work piece slippage when used as a clamping jig. High precision cutting without interference with a jig. High precision cutting in a deep/narrow hole. 10 特殊品もご用命ください。 Specials on request 製品紹介　Product Introduction

スリムハイドロ"R"ゼロホルダ ECO 特殊品 ハイドロマンドレル／ハイドロワークチャック Slim Hydro "R" Zero Holder Specials on Request Hydraulic Mandrel Chuck / Hydraulic Work Chuck 200mm長尺工具でも刃先振れ精度2μ以下！ ハイドロクランプの特長を生かし様々な応用ができます！ Zero runout even with 200mm cutting tool. You can take advantage of a the unique features of the Hydro Clamp through a variety of applications! 高精度ワークチャックとして！ 高精度マンドレルアーバとして！ 防振効果で切削面良好 スリムハイドロ"R"ゼロホルダ As a high-precision work chuck! As a high-precision mandrel arbor! Anti-vibration effect provides better surface Slim Hydro "R" Zero Holder PHZ・SB ワークの研磨、仕上げ旋削加工に！ 研磨加工用、検査用両センターアーバ用に！ 芯ズレ精度 0-2μm ※油圧シリンダによるオートクランプ対応も可能です。 For both polishing and inspection center arbors! Accuracy As a clamping jig for polishing and finishing on a lathe machine! *Auto-clamping can be done using hydraulic cylinder. 繰り返しチャッキング精度 1μm マニュアルクランプ Repeated chucking accuracy マニュアルクランプ Manual clamp Manual clamp レンチ1本で簡単チャッキング Easy! Quick! Simple Clamping! 旋削加工 Turning 許容回転数　MAX. 17,000min-1 Max. rotational speed "R" ゼロセッタ ワーク 穴あけ・リーマ加工 Work "R" Zero Setter Drilling, reaming 把握径 ø6.0～ø12.0 ワーク Work I.D. 工作機械ワーク主軸 Machine tool workpiece spindle 旋削加工 研削加工例 両センター振れ測定例 Griding example Example of measuring runout of both centers Turning 4箇所の調整ネジをレンチで回すだけで、振れ精度を0～2μmまで調整可能! 砥石 Simple Operation- Runout of the cutting edge can be adjusted to 0 to 2 μm by simply tightening 4 adjustment screws. ダイヤルゲージ Grindstone/Abrasive Dial gauge 油圧オートクランプ 内研加工 4ｄ先端はそれほど振れていなくても、突き出し長さが長くなるにつれて、実際加工を行う刃先は振れています。 Automatic Polishing inner bore ワーク Work ワーク Work しかし"R"ZEROホルダシリーズは刃先の振れ精度を限りなく｢ゼロ｣にセットすることで、穴径の安定、面粗度の向上、刃物の寿命のアップを実現しています。 Hydraulic Clamp Even if the runout at 4d is in allowable range, runout at the actual cutting edge is much larger as the projection length of the cutter gets longer. NT’s “R” Zero holder realizes invariant hole diameter, better surface roughness and long tool life by adjusting runout at the cutting edge as closely as to zero. 調整後 刃具寿命UP Longer tool life ボーリング加工 Boring 面粗度向上 長い刃物の先端 After Adjustment Better surface roughness At the edge of long cutter ワーク 円筒研削盤 両センター振見台 穴径の安定 Invariant hole diameter 0-2μm Work Cylindrical grinding machine Runout Measurement Stand 組み付け用ワークの位置決め例 マシニングセンタのワークの位置決め例 Example of use as a clamping jig for assembling Example of use as clamping jig for machining center 加工用途 ワーク Work Applications ロングドリルなどの長尺工具を ワーク Work 使用するシーンで真価を発揮します！ Use long cutting tools to display the holder’s true capabilities! お客様のご要望をお聞かせください！ Please contact us of any requests! ワーク内側の穴 ジグ Application inside Jig of work piece. ・膨張又は収縮の限界目安は、φ50以下の場合で直径の0.2～0.3％です。 · Limit of expansion and contraction is 0.2-0.3% of the diameter for ø50 or less. ・ワークの保持径の公差は直径の0.1％以下を目安としてください。 · To estimate the tolerance for a hole in a work piece, please use 0.1% of the diameter. ジグ裏からの高精度穴加工 細穴奥の高精度穴加工 ・加工に使用する場合はワークのスリップ防止を考慮ください。 · Consider using additional measures to prevent work piece slippage when used as a clamping jig. High precision cutting without interference with a jig. High precision cutting in a deep/narrow hole. 特殊品もご用命ください。 Specials on request 11 製品紹介　Product Introduction

PHC·SB スリムハイドロチャック Slim Hydro Chuck NEW! 干渉のあるワークのドリル加工･リーマ加工だけでなく、5軸仕上エンドミル加工等にも最適なチャックです。 BT Perfect·choice·for·tight·space·applications,·such·as·endmill·finishing,·drilling·and·reaming·on·5-axis·machines. AHO·A HSK·A HSK·E HSK·F ℓ 挿入長 C エアー抜き穴(2箇所) insertion lenght UTS 2-Air hole ℓ1 最低挿入長 ST 3° Min. insertion lenght BTス リ ム 注意 Caution ハ イ d D1 D2 D3 ド 必ず、刃物シャンクを ロ チ ャ 最低挿入長以上に挿入して ッ ク 使用してください。 L1 Strictly keep the min L insertion length. ス リ ム ハ イ ド ロ チ 商品コード 型式 ャ ッ Code Model d L L1 D1 D2 D3 ℓ ℓ 1 Max min-1 Kg レンチ（別売） Wrench(Option) ク ブ 3700 02103070 BT30 -PHC03SB -70 3 70 28 11 14.0 46 (93) 16 40,000 0.6 ラ 3700 02103085 -85 3 85 37 11 14.9 46 (108) 16 40,000 0.6 ス タ 3700 02103130 -130 3 130 84 11 19.9 46 (153) 16 23,000 0.9 ー 3700 02104070 -PHC04SB -70 4 70 28 11 14.0 46 (93) 19 40,000 0.6 3700 02104085 -85 4 85 37 11 14.9 46 (108) 19 40,000 0.6 ス リ 3700 02104130 -130 4 130 84 11 19.9 46 (153) 19 22,000 0.9 ム ハ 3700 02106090 -PHC06SB -90 6 90 38 13 17.0 46 58 27 30,000 0.9 イ 3700 02106135 -135 6 135 84 13 21.9 46 92 27 21,000 1.0 ド ロ 3700 02106150 -150 6 150 99 13 23.4 46 107 27 15,000 1.0 チ ャ 3700 02106165 -165 6 165 114 13 25.0 46 122 27 12,000 1.1 ッ ク 3700 02106180 -180 6 180 130 13 26.7 46 137 27 10,000 1.1 ブ ラ 3700 02107090 -PHC07SB -90 7 90 38 14 18.0 46 58 27 28,000 0.9 ス 3700 02107135 -135 7 135 84 14 22.9 46 92 27 21,000 1.0 タ ー 3700 02107150 -150 7 150 99 14 24.4 46 107 27 15,000 1.0 3700 02107165 -165 7 165 114 14 26.0 46 122 27 12,000 1.1 3700 02107180 -180 7 180 130 14 27.7 46 137 27 10,000 1.1 3700 02108090 -PHC08SB -90 8 90 38 15 19.0 46 58 27 27,000 0.9 パ ワ 3700 02108135 -135 8 135 84 15 23.9 46 92 27 20,000 1.0 ー ハ 3700 02108150 -150 8 150 99 15 25.4 46 107 27 15,000 1.0 イ ド 3700 02108165 -165 8 165 114 15 27.0 46 122 27 12,000 1.1 ロ 3700 02108180 -180 8 180 130 15 28.7 46 137 27 10,000 1.2 L-4T チ ャ 3700 02109105 -PHC09SB -105 9 105 53 16 21.6 46 73 33 27,000 0.9 ッ ク 3700 02109135 -135 9 135 84 16 24.9 46 92 33 20,000 1.0 3700 02109150 -150 9 150 99 16 26.4 46 107 33 15,000 1.1 3700 02109165 -165 9 165 114 16 28.0 46 122 33 12,000 1.1 3700 02109180 -180 9 180 130 16 29.7 46 137 33 10,000 1.2 3700 02110105 -PHC10SB -105 10 105 53 17 22.6 46 73 33 27,000 0.9 ハ 3700 02110135 -135 10 135 84 17 25.9 46 92 33 20,000 1.0 イ ド 3700 02110150 -150 10 150 99 17 27.4 46 107 33 15,000 1.1 ロ チ 3700 02110165 -165 10 165 114 17 29.0 46 122 33 12,000 1.1 ャ ッ 3700 02110180 -180 10 180 130 17 30.7 46 137 33 10,000 1.2 ク オ 3700 02111105 -PHC11SB -105 11 105 53 18 23.6 46 73 36 26,000 0.9 メ 3700 02111135 -135 11 135 84 18 26.9 46 92 36 19,000 1.0 ガ 3700 02111150 -150 11 150 99 18 28.4 46 107 36 15,000 1.1 3700 02111165 -165 11 165 114 18 30.0 46 122 36 12,000 1.2 3700 02111180 -180 11 180 130 18 31.7 46 137 36 10,000 1.2 3700 02112105 -PHC12SB -105 12 105 53 19 24.6 46 73 36 26,000 0.9 ス リ 3700 02112135 -135 12 135 84 19 27.9 46 92 36 19,000 1.0 ム ハ 3700 02112150 -150 12 150 99 19 29.4 46 107 36 15,000 1.1 イ ド 3700 02112165 -165 12 165 114 19 31.0 46 122 36 12,000 1.2 ロ 3700 02112180 -180 12 180 130 19 32.7 46 137 36 10,000 1.2 3700 02303075 BT40 -PHC03SB -75 3 75 28 11 14.0 46 (110) 16 20,000 1.1 ゼ ロ 3700 02303090 -90 3 90 37 11 14.9 46 (125) 16 20,000 1.1 ホ ル 3700 02303135 -135 3 135 84 11 19.9 46 (170) 16 20,000 1.5 ダ 3700 02304075 -PHC04SB -75 4 75 28 11 14.0 46 (110) 19 20,000 1.1 3700 02304090 -90 4 90 37 11 14.9 46 (125) 19 20,000 1.1 3700 02304135 -135 4 135 84 11 19.9 46 (170) 19 20,000 1.5 3700 02306090 -PHC06SB -90 6 90 38 13 17.0 46 53 27 20,000 1.4 3700 02306135 -135 6 135 84 13 21.9 46 92 27 20,000 1.5 3700 02306150 -150 6 150 99 13 23.4 46 107 27 16,000 1.5 L-4T ア ク 3700 02306165 -165 6 165 114 13 25.0 46 122 27 12,000 1.6 セ サ 3700 02306180 -180 6 180 130 13 26.7 46 137 27 10,000 1.6 リ 3700 02307090 -PHC07SB -90 7 90 38 14 18.0 46 53 27 20,000 1.4 3700 02307135 -135 7 135 84 14 22.9 46 92 27 20,000 1.5 3700 02307150 -150 7 150 99 14 24.4 46 107 27 16,000 1.5 3700 02307165 -165 7 165 114 14 26.0 46 122 27 13,000 1.6 3700 02307180 -180 7 180 130 14 27.7 46 137 27 10,000 1.6 12 特殊品もご用命ください。 Specials on request "R" BT Slim Hydro Chuck Slim Hydro Chuck Blaster Slim Hydro Chuck Blaster Power Hydro Chuck Hydro Chuck Omega Slim Hydro "R" Zero HolderPHC･SB PHC･SB-C PHC･SB-NC PHC･A PHC･H PHZ･SB Accessories

商品コード 型式 Code Model d L L1 D1 D2 D3 ℓ ℓ 1 Max min-1 Kg レンチ（別売） Wrench(Option) 3700 02308090 BT40 -PHC08SB -90 8 90 38 15 19.0 46 53 27 20,000 1.5 3700 02308135 -135 8 135 84 15 23.9 46 92 27 20,000 1.5 3700 02308150 -150 8 150 99 15 25.4 46 107 27 17,000 1.5 3700 02308165 -165 8 165 114 15 27.0 46 122 27 12,000 1.6 3700 02308180 -180 8 180 130 15 28.7 46 137 27 10,000 1.7 3700 02309105 -PHC09SB -105 9 105 53 16 21.6 46 68 33 20,000 1.4 3700 02309135 -135 9 135 84 16 24.9 46 92 33 20,000 1.5 3700 02309150 -150 9 150 99 16 26.4 46 107 33 16,000 1.6 3700 02309165 -165 9 165 114 16 28.0 46 122 33 12,000 1.6 BT 3700 02309180 -180 9 180 130 16 29.7 46 137 33 10,000 1.7 AHO·A 3700 02310105 -PHC10SB -105 10 105 53 17 22.6 46 68 33 20,000 1.4 HSK·A 3700 02310135 -135 10 135 84 17 25.9 46 92 33 20,000 1.5 3700 02310150 -150 10 150 99 17 27.4 46 107 33 16,000 1.6 HSK·E 3700 02310165 -165 10 165 114 17 29.0 46 122 33 12,000 1.6 3700 02310180 -180 10 180 130 17 30.7 46 137 33 10,000 1.7 L-4T HSK·F C 3700 02311105 -PHC11SB -105 11 105 53 18 23.6 46 68 36 20,000 1.4 3700 02311135 -135 11 135 84 18 26.9 46 92 36 20,000 1.5 UTS 3700 02311150 -150 11 150 99 18 28.4 46 107 36 15,000 1.6 ST 3700 02311165 -165 11 165 114 18 30.0 46 122 36 12,000 1.7 3700 02311180 -180 11 180 130 18 31.7 46 137 36 10,000 1.7 3700 02312105 -PHC12SB -105 12 105 53 19 24.6 46 68 36 20,000 1.4 3700 02312135 -135 12 135 84 19 27.9 46 92 36 20,000 1.5 ス リ 3700 02312150 -150 12 150 99 19 29.4 46 107 36 15,000 1.6 ム ハ 3700 02312165 -165 12 165 114 19 31.0 46 122 36 12,000 1.7 イ 3700 02312180 -180 12 180 130 19 32.7 46 137 36 10,000 1.8 ド ロ 3700 02316135 -PHC16SB -135 16 135 84 23 31.9 52.5 91 40 20,000 1.7 チ 3700 02316165 -165 16 165 114 23 35.0 52.5 120 40 ャ 13,000 1.9 ッ 3700 02316180 -180 16 180 129 23 36.6 52.5 135 40 10,000 2.0 ク 3700 02320135 -PHC20SB -135 20 135 84 28 36.9 60 91 40 18,000 2.2 3700 02320165 -165 20 165 114 28 40.0 60 120 40 14,000 2.3 3700 02320180 -180 20 180 129 28 41.6 60 135 40 12,000 2.5 3700 02325135 -PHC25SB -135 25 135 84 37 45.9 60 91 50 16,000 2.2 L-5T ス リ 3700 02325165 -165 25 165 114 37 49.0 60 120 50 15,000 2.5 ム ハ 3700 02325180 -180 25 180 129 37 50.6 60 135 50 11,000 2.6 イ ド 3700 02503150 BT50 -PHC03SB -150 NEW 3 150 84 11 19.9 46 (206) 16 15,000 3.9 ロ 3700 02503195 -195 NEW 3 195 84 11 19.9 46 (251) 16 12,000 4.3 チ ャ 3700 02504150 -PHC04SB -150 NEW 4 150 84 11 19.9 46 (206) 19 15,000 3.9 ッ ク 3700 02504195 -195 NEW 4 195 84 11 19.9 46 (251) 19 12,000 4.3 ブ ラ 3700 02506105 -PHC06SB -105 6 105 38 13 17.0 46 53 27 15,000 4.1 ス 3700 02506150 -150 6 150 84 13 21.9 46 92 27 15,000 4.1 タ ー 3700 02506165 -165 6 165 99 13 23.4 46 107 27 15,000 4.1 3700 02506180 -180 6 180 114 13 25.0 46 122 27 12,000 4.2 ス 3700 02506195 -195 6 195 130 13 26.7 46 137 27 10,000 4.2 リ 3700 02507105 -PHC07SB -105 7 105 38 14 18.0 46 53 27 15,000 4.1 ム ハ 3700 02507150 -150 7 150 84 14 22.9 46 92 27 15,000 4.1 イ 3700 02507165 -165 7 165 99 14 24.4 46 107 27 15,000 4.1 ド ロ 3700 02507180 -180 7 180 114 14 26.0 46 122 27 12,000 4.2 チ ャ 3700 02507195 -195 7 195 130 14 27.7 46 137 27 10,000 4.2 ッ ク 3700 02508105 -PHC08SB -105 8 105 38 15 19.0 46 53 27 15,000 4.1 ブ 3700 02508150 -150 8 150 84 15 23.9 46 92 27 15,000 4.1 ラ ス 3700 02508165 -165 8 165 99 15 25.4 46 107 27 15,000 4.1 タ 3700 02508180 -180 8 180 114 15 27.0 46 122 27 12,000 4.2 ー 3700 02508195 -195 8 195 130 15 28.7 46 137 27 10,000 4.2 3700 02509150 -PHC09SB -150 9 150 84 16 24.9 46 92 33 15,000 4.1 L-4T 3700 02509165 -165 9 165 99 16 26.4 46 107 33 15,000 4.1 パ 3700 02509180 -180 9 180 114 16 28.0 46 122 33 12,000 4.2 ワ 3700 02509195 -195 9 195 130 16 29.7 46 137 33 10,000 4.3 ー ハ 3700 02510150 -PHC10SB -150 10 150 84 17 25.9 46 92 33 15,000 4.1 イ ド 3700 02510165 -165 10 165 99 17 27.4 46 107 33 15,000 4.2 ロ 3700 02510180 -180 10 180 114 17 29.0 46 122 33 12,000 4.2 チ ャ 3700 02510195 -195 10 195 130 17 30.7 46 137 33 10,000 4.3 ッ ク 3700 02511150 -PHC11SB -150 11 150 84 18 26.9 46 92 36 15,000 4.1 3700 02511165 -165 11 165 99 18 28.4 46 107 36 15,000 4.2 3700 02511180 -180 11 180 114 18 30.0 46 122 36 12,000 4.2 3700 02511195 -195 11 195 130 18 31.7 46 137 36 10,000 4.3 3700 02512150 -PHC12SB -150 12 150 84 19 27.9 46 92 36 15,000 4.1 ハ 3700 02512165 -165 12 165 99 19 29.4 46 107 36 15,000 4.2 イ 3700 02512180 -180 12 180 114 19 31.0 46 122 36 12,000 4.3 ド ロ 3700 02512195 -195 12 195 130 19 32.7 46 137 36 10,000 4.3 チ ャ 3700 02516150 -PHC16SB -150 16 150 84 23 31.9 52.5 91 40 15,000 4.2 ッ 3700 02516180 -180 16 180 114 23 35.0 52.5 120 40 12,000 4.4 ク オ 3700 02516195 -195 16 195 129 23 36.6 52.5 135 40 10,000 4.6 メ ガ 3700 02520150 -PHC20SB -150 20 150 84 28 36.9 60 91 40 15,000 4.7 3700 02520180 -180 20 180 114 28 40.0 60 120 40 14,000 4.9 3700 02520195 -195 20 195 129 28 41.6 60 135 40 12,000 5.0 3700 02525150 -PHC25SB -150 25 150 84 37 45.9 60 91 50 15,000 4.8 L-5T 3700 02525180 -180 25 180 114 37 49.0 60 120 50 14,000 5.0 ス リ 3700 02525195 -195 25 195 129 37 50.6 60 135 50 12,000 5.2 ム ハ イ ド ロ 1. 刃物のシャンクはh6公差範囲内のシャンクを使用してください。 ご注文例 Ordering Example 2. センタースルークーラント供給時はエアー抜き穴を付属の止めネジで塞いで下さい。 ゼ 3. ℓ寸法はプリセットスクリューを使用しない場合の寸法です。 BT50 - PHC12SB - 150 ロ ホ ル ()付はプルスタッド端面までの寸法です。 ダ シャンクサイズ 内径 (d) 突き出し長さ (L) 4. センタースルークーラント使用時、内径サイズ3～4mmの製品は内径スリット部から Shank size I.D. Projection length 多少クーラントが出ます。 1. Tool shank diameter tolerance must be within h6. レンチ プリセットスクリュー 2. Hex-head screws are necessary to plug air hole for center through coolant feed. Hex. wrench Preset Screw ア 3. ℓ indicates dimension when using without a preset screw. ク P. 23 P. 20 セ () dimension is to end of retention stud. サ リ 4. On 3mm and 4mm chuck models there may be leaking from the inner diameter slit when using center through coolant. 特殊品もご用命ください。 Specials on request 13 "R" BT Slim Hydro Chuck Slim Hydro Chuck Blaster Slim Hydro Chuck Blaster Power Hydro Chuck Hydro Chuck Omega Slim Hydro "R" Zero HolderPHC･SB PHC･SB-C PHC･SB-NC PHC･A PHC･H PHZ･SB Accessories

PHC·SB-C スリムハイドロチャックブラスター Slim Hydro Chuck Blaster NEW! 干渉のあるワークのドリル加工･リーマ加工だけでなく、5軸仕上エンドミル加工等にも最適なチャックです。 BT Perfect·choice·for·tight·space·applications,·such·as·endmill·finishing,·drilling·and·reaming·on·5-axis·machines. AHO·A HSK·A ℓ 挿入長 HSK·E insertion lenght HSK·F C ℓ1 最低挿入長 3° UTS Min. insertion lenght ST ス d D1 D2 D3 リ 注意 Caution ム ハ イ 必ず、刃物シャンクを ド ロ 最低挿入長以上に挿入して チ ャ ッ L1 使用してください。 ク L Strictly keep the min insertion length. ス リ ム ハ 商品コード 型式 イ ド Code Model d L L1 D1 D2 D3 ℓ ℓ 1 Max min-1 Kg レンチ（別売） Wrench(Option) ロ チ 3950 02103085 BT30 -PHC03SB - 85-C 3 85 37 12 15.9 46 (108) 16 40,000 0.6 ャ ッ 3950 02103130 -130-C 3 130 84 12 20.9 46 (153) 16 23,000 0.9 ク 3950 02104085 -PHC04SB - 85-C 4 85 37 12 15.9 46 (108) 19 40,000 0.6 ブ ラ 3950 02104130 -130-C 4 130 84 12 20.9 46 (153) 19 22,000 0.9 ス タ 3950 02106090 -PHC06SB - 90-C 6 90 38 14 18.0 46 58 27 30,000 0.9 ー 3950 02106135 -135-C 6 135 84 14 22.9 46 92 27 21,000 1.0 3950 02108090 -PHC08SB - 90-C 8 90 38 16 20.0 46 58 27 27,000 0.9 L-4T ス 3950 02108135 -135-C 8 135 84 16 24.9 46 92 27 20,000 1.0 リ ム 3950 02110105 -PHC10SB -105-C 10 105 53 18 23.6 46 73 33 27,000 0.9 ハ 3950 02110135 -135-C 10 135 84 18 26.9 46 92 33 20,000 1.0 イ ド 3950 02112105 -PHC12SB -105-C 12 105 53 20 25.6 46 73 36 26,000 0.9 ロ 3950 02112135 -135-C 12 135 84 20 28.9 46 92 36 19,000 1.0 チ ャ 3950 02303090 BT40 -PHC03SB - 90-C 3 90 37 12 15.9 46 (125) 16 20,000 1.1 ッ ク 3950 02303135 -135-C 3 135 84 12 20.9 46 (170) 16 20,000 1.5 ブ ラ 3950 02304090 -PHC04SB - 90-C 4 90 37 12 15.9 46 (125) 19 20,000 1.1 ス 3950 02304135 -135-C 4 135 84 12 20.9 46 (170) 19 20,000 1.5 タ ー 3950 02306090 -PHC06SB - 90-C 6 90 38 14 18.0 46 53 27 20,000 1.4 3950 02306135 -135-C 6 135 84 14 22.9 46 92 27 20,000 1.5 3950 02308090 -PHC08SB - 90-C 8 90 38 16 20.0 46 53 27 20,000 1.5 3950 02308135 -135-C 8 135 84 16 24.9 46 92 27 20,000 1.5 L-4T パ 3950 02310105 -PHC10SB -105-C 10 105 53 18 23.6 46 68 33 20,000 1.4 ワ ー 3950 02310135 -135-C 10 135 84 18 26.9 46 92 33 20,000 1.5 ハ イ 3950 02312105 -PHC12SB -105-C 12 105 53 20 25.6 46 68 36 20,000 1.4 ド 3950 02312135 -135-C 12 135 84 20 28.9 46 92 36 20,000 1.5 ロ チ 3950 02316135 -PHC16SB -135-C 16 135 84 24 32.9 52.5 91 40 20,000 1.7 ャ ッ 3950 02316165 -165-C 16 165 114 24 36.0 52.5 120 40 13,000 1.9 ク 3950 02320135 -PHC20SB -135-C 20 135 84 29 37.9 60 91 40 18,000 2.2 3950 02320180 -180-C 20 180 129 29 42.6 60 135 40 12,000 2.5 3950 02325135 -PHC25SB -135-C 25 135 84 38 46.9 60 91 50 16,000 2.2 L-5T 3950 02325180 -180-C 25 180 129 38 51.6 60 135 50 11,000 2.6 3950 02503150 BT50 -PHC03SB -150-C NEW 3 150 84 12 20.9 46 (206) 16 15,000 4.0 ハ 3950 02503195 -195-C NEW 3 195 84 12 20.9 46 (251) 16 12,000 4.4 イ ド 3950 02504150 -PHC04SB -150-C NEW 4 150 84 12 20.9 46 (206) 19 15,000 4.0 ロ 3950 02504195 -195-C NEW 4 195 84 12 20.9 46 (251) 19 12,000 4.4 チ ャ 3950 02506150 -PHC06SB -150-C 6 150 84 14 22.9 46 92 27 15,000 4.1 ッ ク 3950 02506195 -195-C 6 195 130 14 27.7 46 137 27 10,000 4.2 オ メ 3950 02508150 -PHC08SB -150-C 8 150 84 16 24.9 46 92 27 15,000 4.1 ガ 3950 02508195 -195-C 8 195 130 16 29.7 46 137 27 10,000 4.2 L-4T 3950 02510150 -PHC10SB -150-C 10 150 84 18 26.9 46 92 33 15,000 4.1 3950 02510195 -195-C 10 195 130 18 31.7 46 137 33 10,000 4.3 3950 02512150 -PHC12SB -150-C 12 150 84 20 28.9 46 92 36 15,000 4.1 ス 3950 02512195 -195-C 12 195 130 20 33.7 46 137 36 10,000 4.3 リ 3950 02516150 -PHC16SB -150-C 16 150 84 24 32.9 52.5 91 40 15,000 4.2 ム ハ 3950 02516195 -195-C 16 195 129 24 37.6 52.5 135 40 10,000 4.6 イ ド 3950 02520150 -PHC20SB -150-C 20 150 84 29 37.9 60 91 40 15,000 4.7 ロ 3950 02520195 -195-C 20 195 129 29 42.6 60 135 40 12,000 5.0 3950 02525150 -PHC25SB -150-C 25 150 84 38 46.9 60 91 50 15,000 4.8 L-5T ゼ ロ 3950 02525195 -195-C 25 195 129 38 51.6 60 135 50 12,000 5.2 ホ ル ダ 1. 刃物のシャンクはh6公差範囲内のシャンクを使用してください。 ご注文例 Ordering Example レンチ プリセットスクリュー 2. ℓ寸法はプリセットスクリューを使用しない場合の寸法です。 BT50 - PHC12SB - 150 - C Hex. wrench Preset Screw ( )付はプルスタッド端面までの寸法です。 P. 23 P. 20 1. Tool shank diameter tolerance must be within h6. シャンクサイズ 内径 (d) 突き出し長さ (L) ア 2. ℓ indicates dimension when using without a preset screw. Shank size I.D. Projection length ク セ () dimension is to end of retention stud. サ リ 14 特殊品もご用命ください。 Specials on request "R" BT Slim Hydro Chuck Slim Hydro Chuck Blaster Slim Hydro Chuck Blaster Power Hydro Chuck Hydro Chuck Omega Slim Hydro "R" Zero HolderPHC･SB PHC･SB-C PHC･SB-NC PHC･A PHC･H PHZ･SB Accessories

PHC·SB-NC スリムハイドロチャックブラスター（キャップ式） Slim Hydro Chuck Blaster (With cap) NEW! 干渉のあるワークのドリル加工･リーマ加工だけでなく、5軸仕上エンドミル加工等にも最適なチャックです。 Perfect·choice·for·tight·space·applications,·such·as·endmill·finishing,·drilling·and·reaming·on·5-axis·machines. BT AHO·A ℓ 挿入長 HSK·A Insertion lenght HSK·E HSK·F 3° ℓ1 最低挿入長 キャップ（付属）Cap (included) Min. insertion lenght C UTS ST d D1 D2 D3 ℓ2 クーラント吐出方向 Flow of coolant ス リ ム ハ イ ド L2 5 ロ L1 注意 Caution チ ャ L ッ ク 必ず、刃物シャンクを最低挿入長以上に挿入して使用してください。 Strictly keep the min insertion length. ス リ ム 商品コード 型式 Code Model d L L1 L2 D1 D2 D3 ℓ ℓ 1 ℓ 2 Max min-1 Kg レンチ（別売） ハ Wrench(Option) イ ド 3950 06104135 BT30 -PHC04SB -135-NC 4 135 89 33 15 20.9 46 (158) 24 20 22,000 0.9 ロ チ ャ 3950 06106140 -PHC06SB -140-NC 6 140 89 28 17 22.9 46 97 32 30 21,000 1.0 ッ ク 3950 06108140 -PHC08SB -140-NC 8 140 89 28 19 24.9 46 97 32 40 20,000 1.0 ブ ラ 3950 06110110 -PHC10SB -110-NC 10 110 58 33 21 23.6 46 78 38 50 27,000 0.9 L-4T ス タ 3950 06110140 -140-NC 10 140 89 33 21 26.9 46 97 38 50 20,000 1.0 ー 3950 06112110 -PHC12SB -110-NC 12 110 58 33 23 25.6 46 78 41 60 26,000 0.9 ス 3950 06112140 -140-NC 12 140 89 33 23 28.9 46 97 41 60 19,000 1.0 リ ム 3950 06304140 BT40 -PHC04SB -140-NC 4 140 89 33 15 20.9 46 (175) 24 20 20,000 1.5 ハ イ 3950 06306140 -PHC06SB -140-NC 6 140 89 28 17 22.9 46 97 32 30 20,000 1.5 ド ロ 3950 06308140 -PHC08SB -140-NC 8 140 89 28 19 24.9 46 97 32 40 20,000 1.5 チ ャ ッ 3950 06310110 -PHC10SB -110-NC 10 110 58 33 21 23.6 46 73 38 50 20,000 1.4 L-4T ク ブ 3950 06310140 -140-NC 10 140 89 33 21 26.9 46 97 38 50 20,000 1.5 ラ ス 3950 06312110 -PHC12SB -110-NC 12 110 58 33 23 25.6 46 73 41 60 20,000 1.4 タ ー 3950 06312140 -140-NC 12 140 89 33 23 28.9 46 97 41 60 20,000 1.5 3950 06506155 BT50 -PHC06SB -155-NC 6 155 89 28 17 22.9 46 97 32 30 15,000 4.1 3950 06506200 -200-NC 6 200 135 28 17 27.7 46 142 32 30 10,000 4.2 パ 3950 06508155 -PHC08SB -155-NC 8 155 89 28 19 24.9 46 97 32 40 15,000 4.1 ワ ー 3950 06508200 -200-NC 8 200 135 28 19 29.7 46 142 32 40 10,000 4.2 ハ L-4T イ ド 3950 06510155 -PHC10SB -155-NC 10 155 89 33 21 26.9 46 97 38 50 15,000 4.1 ロ チ 3950 06510200 -200-NC 10 200 135 33 21 31.7 46 142 38 50 10,000 4.3 ャ ッ 3950 06512155 -PHC12SB -155-NC 12 155 89 33 23 28.9 46 97 41 60 15,000 4.1 ク 3950 06512200 -200-NC 12 200 135 33 23 33.7 46 142 41 60 10,000 4.3 1. 刃物のシャンクはh6公差範囲内のシャンクを使用してください。 ご注文例 Ordering Example 2. ℓ寸法はプリセットスクリューを使用しない場合の寸法です。 ハ ( )付はプルスタッド端面までの寸法です。 BT40 - PHC12SB - 140 - NC イ ド ロ 1. Tool shank diameter tolerance must be within h6. シャンクサイズ 内径 (d) 突き出し長さ (L) チ ャ ッ 2. ℓ indicates dimension when using without a preset screw. Shank size I.D. Projection length ク オ () dimension is to end of retention stud. メ ガ ス リ ム ハ イ ド レンチ プリセットスクリュー キャップ ロ Hex. wrench Preset Screw Cap ゼ P. 23 P. 20 P. 22 ロ ホ ル ダ ア ク セ サ リ 特殊品もご用命ください。 Specials on request 15 "R" BT Slim Hydro Chuck Slim Hydro Chuck Blaster Slim Hydro Chuck Blaster Power Hydro Chuck Hydro Chuck Omega Slim Hydro "R" Zero HolderPHC･SB PHC･SB-C PHC･SB-NC PHC･A PHC･H PHZ･SB Accessories

PHC·A パワーハイドロチャック Power Hydro Chuck コレットホルダのように使える手軽なハイドロチャックです。高精度加工に最適。 BT Hydro·chuck·with·collet·holder·flexibility.·Suitable·for·high·precision·cutting. AHO·A HSK·A Type1 挿入長 Type2 ストッパーボルト 挿入長 HSK·E Stopper bolt 注意 Caution HSK·F エアー抜き穴 最低挿入長 エアー抜き穴 最低挿入長 Min.insertion length Min.insertion length 必ず、刃物シャンクを C 最低挿入長以上に挿入して UTS 使用してください。 ST Strictly keep the min insertion length. ス リ ム ハ イ ド ロ Type3 挿入長 Type4 挿入長 Type5 Insertion length 挿入長 チ ャ ストッパーボルト ッ 最低挿入長 最低挿入長 エアー抜き穴 Min.insertion length エアー抜き穴 Stopper bolt ク エアー抜き穴 最低挿入長 Min.insertion length Air hole Min.insertion length ス d D2 D3 リ ム ハ イ ストッパーボルト L0 L1 ド ロ Stopper bolt L チ ャ ッ ク ブ ラ ストッパーボルト Stopper bolt チャックサイズ ストッパーボルト用六角レンチサイズ 　　注意　Caution ス タ PHC03A、PHC04Aはストッパーボルト非対応です。 Model Hex wrench size for stopper bolt ★：ATCアーム及びマガジン内での干渉にご注意ください。 ー For PHC03A & PHC04A a stopper bolt cannot be used. PHC06A ~ 08A 2.5mm ★：Take caution against A.T.C. arm and tool magazine interference. ス リ PHC09A ~ 32A 3mm ム ハ イ ド ロ 商品コード 型式 チ ャ Code Model Type d L L1 D1 D2 D3 L0 ℓ ℓ1 Max. min-1 Kg レンチ（別売） Wrench（ Option） ッ ク 3930 01103045 BT30 -PHC03A - 45 3 3 45 4 ― 24 46 ― ― 18 40,000 0.6 ブ ラ 3930 01103060 - 60 1 3 60 19.8 ― 24 46 ― 27 18 40,000 0.7 ス 3930 01103090 - 90 1 3 90 44.8 ― 24 46 ― 52 18 38,000 0.8 タ ー 3930 01104045 -PHC04A - 45 3 4 45 4 ― 25 46 ― ― 24 40,000 0.6 3930 01104065 - 65 1 4 65 25.1 ― 25 46 ― 29 24 40,000 0.7 3930 01104090 - 90 1 4 90 45.1 ― 25 46 ― 49 24 38,000 0.8 3930 01106045 -PHC06A - 45 3 6 45 4 — 26 46 — 34 29 40,000 0.6 パ ワ 3930 01106075 - 75 1 6 75 30 24 26 46 — 34 29 40,000 0.7 ー 3930 01107045 -PHC07A - 45 3 7 45 4 — 28 46 — 34 29 40,000 0.6 ハ イ 3930 01107075 - 75 1 7 75 30 26 28 46 — 34 29 38,000 0.8 ド ロ 3930 01108045 -PHC08A - 45 3 8 45 4 — 28 46 — 34 29 40,000 0.6 チ ャ 3930 01108075 - 75 1 8 75 30 26 28 46 — 34 29 38,000 0.8 ッ ク 3930 01109045 -PHC09A - 45 3 9 45 4 — 30 46 — 45 33 40,000 0.6 3930 01109090 - 90 1 9 90 46 28 30 46 — 55 40 36,000 0.8 3930 01109105 - 105 2 9 105 44 28 30 52 40 50 40 29,000 1.2 3930 01110045 -PHC10A - 45 3 10 45 4 — 30 46 — 45 33 40,000 0.6 3930 01110090 - 90 1 10 90 46 28 30 46 — 55 40 36,000 0.8 ハ 3930 01110105 - 105 2 10 105 44 28 30 52 40 50 40 29,000 1.2 イ 3930 01111045 -PHC11A - 45 3 11 45 4 — 30 46 — 45 33 39,000 0.6 ド ロ 3930 01111090 - 90 1 11 90 46 30 32 46 — 55 40 34,000 0.9 L-4T チ ャ 3930 01111105 - 105 2 11 105 45 30 32 52 40 50 40 30,000 1.1 ッ ク 3930 01112045 -PHC12A - 45 3 12 45 4 — 30 46 — 45 33 38,000 0.6 オ メ 3930 01112090 - 90 1 12 90 46 30 32 46 — 55 40 33,000 0.9 ガ 3930 01112105 - 105 2 12 105 45 30 32 52 40 50 40 29,000 1.1 3930 01113045 -PHC13A - 45 4 13 45 4 — 30 50 27 45 33 37,000 0.6 3930 01113090 - 90 1 13 90 48 34 36 46 — 55 40 33,000 0.9 3930 01113105 - 105 2 13 105 46 34 36 52 40 50 40 28,000 1.2 ス 3930 01114045 -PHC14A - 45 4 14 45 4 — 30 50 27 45 33 36,000 0.6 リ ム 3930 01114090 - 90 1 14 90 48 34 36 46 — 55 40 31,000 1.0 ハ イ 3930 01114105 - 105 2 14 105 46 34 36 52 40 50 40 27,000 1.2 ド ロ 3930 01115045 -PHC15A - 45 4 15 45 4 — 30 50 27 45 33 35,000 0.6 3930 01115090 - 90 1 15 90 48 36 38 46 — 55 40 31,000 1.0 ゼ 3930 01115105 - 105 2 15 105 46 36 38 52 40 50 40 27,000 1.2 ロ ホ 3930 01116045 -PHC16A - 45 4 16 45 4 — 30 50 27 45 33 34,000 0.6 ル 3930 01116090 - 90 1 16 90 48 36 38 46 — 55 40 30,000 1.0 ダ 3930 01116105 - 105 2 16 105 46 36 38 52 40 50 40 26,000 1.2 3930 01118090 NEW -PHC18A - 90 1 18 90 49 38 40 46 — 50 40 28,000 1.0 3930 01120090 -PHC20A - 90 1 20 90 49 40 42 46 — 50 40 27,000 1.0 3930 01120120 - 120 1 20 120 69 40 42 46 — 70 40 22,000 1.3 3930 01125090 NEW -PHC25A - 90 2 25 90 30 50 52 68 32 60 50 11,000 1.5 L-5T ア 3930 01132100 NEW -PHC32A -100 2 32 100 40 58 60 73 32 75 65 8,000 1.7 ク セ 3930 01303065 BT40 -PHC03A - 65 1 3 65 19.8 ― 24 46 ― 27 18 20,000 1.2 サ リ 3930 01303090 - 90 1 3 90 44.8 ― 24 46 ― 52 18 20,000 1.3 3930 01304070 -PHC04A - 70 1 4 70 25.1 ― 25 46 ― 29 24 20,000 1.3 3930 01304090 - 90 1 4 90 45.1 ― 25 46 ― 49 24 20,000 1.3 L-4T 3930 01306075 -PHC06A - 75 1 6 75 30 24 26 46 — 34 29 20,000 1.3 3930 01306105 - 105 1 6 105 41 24 26 46 — 45 29 20,000 1.5 16 特殊品もご用命ください。 Specials on request "R" BT Slim Hydro Chuck Slim Hydro Chuck Blaster Slim Hydro Chuck Blaster Power Hydro Chuck Hydro Chuck Omega Slim Hydro "R" Zero HolderPHC･SB PHC･SB-C PHC･SB-NC PHC･A PHC･H PHZ･SB Accessories

商品コード 型式 Code Model Type d L L1 D1 D2 D3 L0 ℓ ℓ1 Max. min-1 Kg レンチ（別売） Wrench（ Option） 3930 01307075 BT40 -PHC07A - 75 1 7 75 30 26 28 46 — 34 29 20,000 1.3 3930 01307105 - 105 1 7 105 41 26 28 46 — 45 29 20,000 1.4 3930 01308075 -PHC08A - 75 1 8 75 30 26 28 46 — 34 29 20,000 1.3 3930 01308105 - 105 1 8 105 41 26 28 46 — 45 29 20,000 1.6 3930 01309090 -PHC09A - 90 1 9 90 44 28 30 52 — 50 40 20,000 1.4 3930 01309120 - 120 1 9 120 64 28 30 52 — 70 40 20,000 1.7 3930 01310090 -PHC10A - 90 1 10 90 44 28 30 52 — 50 40 20,000 1.4 3930 01310120 - 120 1 10 120 64 28 30 52 — 70 40 20,000 1.7 BT 3930 01311090 -PHC11A - 90 1 11 90 45 30 32 52 — 50 40 20,000 1.4 AHO·A 3930 01311120 - 120 1 11 120 65 30 32 52 — 70 40 20,000 1.7 HSK·A 3930 01312090 -PHC12A - 90 1 12 90 45 30 32 52 — 50 40 20,000 1.4 HSK·E 3930 01312120 - 120 1 12 120 65 30 32 52 — 70 40 20,000 1.7 3930 01313090 -PHC13A - 90 1 13 90 46 34 36 52 — 50 40 20,000 1.5 L-4T HSK·F 3930 01313120 - 120 1 13 120 66 34 36 52 — 70 40 20,000 1.8 C 3930 01314090 -PHC14A - 90 1 14 90 46 34 36 52 — 50 40 20,000 1.5 UTS 3930 01314120 - 120 1 14 120 66 34 36 52 — 70 40 20,000 1.8 ST 3930 01315090 -PHC15A - 90 1 15 90 46 36 38 52 — 50 40 20,000 1.5 3930 01315120 - 120 1 15 120 66 36 38 52 — 70 40 20,000 1.8 3930 01316090 -PHC16A - 90 1 16 90 46 36 38 52 — 50 40 20,000 1.5 3930 01316120 - 120 1 16 120 66 36 38 52 — 70 40 20,000 1.8 ス リ 3930 01318090 NEW -PHC18A - 90 1 18 90 49 38 40 46 — 50 40 20,000 1.5 ム ハ 3930 01318120 NEW - 120 1 18 120 69 38 40 46 — 70 40 20,000 1.8 イ ド 3930 01320090 -PHC20A - 90 1 20 90 49 40 42 46 — 50 40 20,000 1.5 ロ 3930 01320120 - 120 1 20 120 69 40 42 46 — 70 40 20,000 1.8 チ ャ 3930 01325105 -PHC25A - 105 1 25 105 59 50 52 62 — 60 50 20,000 2.1 ッ ク 3930 01325135 - 135 1 25 135 79 50 52 62 — 80 50 20,000 2.5 3930 01332120 -PHC32A - 120 5 32 120 — 60 62 — — 75 65 20,000 2.6 L-6T 3930 01332150 - 150 5 32 150 — 60 62 — — 80 65 20,000 3.2 3930 01506090 BT50 -PHC06A - 90 1 6 90 30 24 26 46 — 34 29 15,000 3.9 ス リ 3930 01506120 - 120 1 6 120 41 24 26 46 — 45 29 15,000 4.1 ム ハ 3930 01506150 - 150 1 6 150 41 24 26 46 — 45 29 15,000 4.4 イ ド 3930 01507090 -PHC07A - 90 1 7 90 30 26 28 46 — 34 29 15,000 3.9 ロ 3930 01507120 - 120 1 7 120 41 26 28 46 — 45 29 15,000 4.1 チ ャ 3930 01507150 - 150 1 7 150 41 26 28 46 — 45 29 15,000 4.5 ッ ク 3930 01508090 -PHC08A - 90 1 8 90 30 26 28 46 — 34 29 15,000 3.9 ブ ラ 3930 01508120 - 120 1 8 120 41 26 28 46 — 45 29 15,000 4.1 ス タ 3930 01508150 - 150 1 8 150 41 26 28 46 — 45 29 15,000 4.5 ー 3930 01509105 -PHC09A - 105 1 9 105 44 28 30 52 — 50 40 15,000 4.0 3930 01509135 - 135 1 9 135 64 28 30 52 — 70 40 15,000 4.3 ス 3930 01509165 - 165 1 9 165 64 28 30 52 — 70 40 15,000 4.7 リ ム 3930 01510105 -PHC10A - 105 1 10 105 44 28 30 52 — 50 40 15,000 4.1 ハ イ 3930 01510135 - 135 1 10 135 64 28 30 52 — 70 40 15,000 4.3 ド 3930 01510165 - 165 1 10 165 64 28 30 52 — 70 40 15,000 4.7 ロ チ 3930 01511105 -PHC11A - 105 1 11 105 45 30 32 52 — 50 40 15,000 4.1 ャ ッ 3930 01511135 - 135 1 11 135 65 30 32 52 — 70 40 15,000 4.3 ク ブ 3930 01511165 - 165 1 11 165 65 30 32 52 — 70 40 15,000 4.7 ラ 3930 01512105 -PHC12A - 105 1 12 105 45 30 32 52 — 50 40 15,000 4.1 L-4T ス タ 3930 01512135 - 135 1 12 135 65 30 32 52 — 70 40 15,000 4.3 ー 3930 01512165 - 165 1 12 165 65 30 32 52 — 70 40 15,000 4.7 3930 01513105 -PHC13A - 105 1 13 105 46 34 36 52 — 50 40 15,000 4.2 3930 01513135 - 135 1 13 135 66 34 36 52 — 70 40 15,000 4.4 パ 3930 01513165 - 165 1 13 165 66 34 36 52 — 70 40 15,000 4.8 ワ ー 3930 01514105 -PHC14A - 105 1 14 105 46 34 36 52 — 50 40 15,000 4.2 ハ イ 3930 01514135 - 135 1 14 135 66 34 36 52 — 70 40 15,000 4.4 ド 3930 01514165 - 165 1 14 165 66 34 36 52 — 70 40 15,000 4.8 ロ チ 3930 01515105 -PHC15A - 105 1 15 105 46 36 38 52 — 50 40 15,000 4.1 ャ ッ 3930 01515135 - 135 1 15 135 66 36 38 52 — 70 40 15,000 4.4 ク 3930 01515165 - 165 1 15 165 66 36 38 52 — 70 40 15,000 4.8 3930 01516105 -PHC16A - 105 1 16 105 46 36 38 52 — 50 40 15,000 4.1 3930 01516135 - 135 1 16 135 66 36 38 52 — 70 40 15,000 4.4 3930 01516165 - 165 1 16 165 66 36 38 52 — 70 40 15,000 4.8 3930 01520105 -PHC20A - 105 1 20 105 49 40 42 46 — 50 40 15,000 4.1 ハ イ 3930 01520135 - 135 1 20 135 69 40 42 46 — 70 40 15,000 4.4 ド ロ 3930 01520165 - 165 1 20 165 69 40 42 46 — 70 40 15,000 4.7 チ ャ 3930 01525120 -PHC25A - 120 1 25 120 59 50 52 62 — 64 50 15,000 4.7 ッ ク 3930 01525150 - 150 1 25 150 79 50 52 62 — 80 50 15,000 5.2 オ 3930 01525165 - 165 1 25 165 79 50 52 62 — 80 50 15,000 5.5 L-6T メ ガ 3930 01532135 -PHC32A - 135 5 32 135 — 60 62 — — 75 65 15,000 5.2 3930 01532165 - 165 5 32 165 — 60 62 — — 80 65 15,000 5.8 ス 1. 刃物シャンク部が下記公差範囲内の刃物を使用して下さい。 リ 刃物シャンク径がø6未満・・・h6公差範囲内 ご注文例 Ordering Example ム ハ イ 刃物シャンク径がø6以上・・・h7公差範囲内 BT50 - PHC12A - 135 ド ロ 新規に刃物を製作される場合は、h6公差または 0 -0.01公差で製作されることをお勧めします。 2. PHC12A、PHC20Aにはスリップ防止ピン付コレット装着用の穴が開いています。 シャンクサイズ 内径 (d) 突き出し長さ (L) ゼ ロ 3. センタースルークーラント供給時はエアー抜き穴を付属の止めネジでふさいで下さい。 Shank size I.D. Projection length ホ ル 4. PHC03A、PHC04Aには高さ調整ユニットはご使用いただけません。 ダ 5. センタースルークーラント使用時、内径サイズ3～4mmの製品は内径スリット部から PHS コレット レンチ 多少クーラントが出ます。 PHS Collet Hex. wrench 1. Cutting tool shank must be within tolerances specified below ; Shank diameter less than 6mm : Within h6 tolerance P. 27 P. 23 Shank diameter 6mm and over : Within h7 tolerance ア ク h6 or 0/-0.01 tolerance is recommended when newly making a cutting tool. セ 2. PHC12A and PHC20A have pin holes for collet with stopper pin on its body. サ リ 3. Hex-head screws (included) are necessary to plug air hole for center through coolant feed. 4. For PHC03A & PHC04A, the length adjustment unit cannot be used. 5. On 3mm and 4mm chuck models there may be leaking from the inner diameter slit when using center through coolant. 特殊品もご用命ください。 Specials on request 17 "R" BT Slim Hydro Chuck Slim Hydro Chuck Blaster Slim Hydro Chuck Blaster Power Hydro Chuck Hydro Chuck Omega Slim Hydro "R" Zero HolderPHC･SB PHC･SB-C PHC･SB-NC PHC･A PHC･H PHZ･SB Accessories

PHC·H ハイドロチャックオメガ Hydro Chuck Omega 荒加工の高効率化に最適な高剛性ハイドロチャック。 BT High·Rigidity·Hydro·Chuck·is·the·best·holder·for·high·efficiency·rough·machining. AHO·A HSK·A ℓ 挿入長 ℓ 挿入長 HSK·E Type1 Insertion length Type2 Insertion length HSK·F ℓ1 最低挿入長 ℓ1 最低挿入長 C Min. Insertion length Min. Insertion length UTS ST ス d D1 D2 D3 d D1 D2 D3 リ ム ハ イ ド ロ チ ャ ッ ク L1 L0 L1 L L ス リ ℓ 挿入長 ム 注意　Caution ハ Type3 Insertion length イ ℓ1 最低挿入長 ATC アーム及びマガジン内での干渉にご注意ください。 ド ロ チ Take caution against A.T.C. arm and tool magazine interference. ャ Min. Insertion length ッ ク ブ ラ ス タ 注意　Caution ー d D1 D3 必ず、刃物シャンクを最低挿入長以上に挿入して使用してください。 ス リ Strictly keep the min insertion length. ム ハ イ ド ロ チ ャ L1 ッ ク ブ L ラ ス タ ー 商品コード 型式 Code Model Type d L L1 D1 D2 D3 L0 ℓ ℓ 1 Max. min-1 kg レンチ ( 別売 ) Wrench（ Option） 2580 00316045 BT40 -PHC16H - 45 3 16 45 18 42 ― 56 ― 60 45 20,000 1.2 パ ワ 2580 00316075 - 75 1 16 75 27 42 44 56 ― 85 45 20,000 1.5 ー ハ 2580 00320075 -PHC20H - 75 1 20 75 32 48 50 60 ― 80 50 20,000 1.6 L-4T イ ド 2580 00320105 -105 1 20 105 32 48 50 60 ― 95 50 20,000 2.2 ロ チ 2580 00325075 -PHC25H - 75 2 25 75 25 58 60 69 31 80 55 20,000 1.8 ャ ッ 2580 00325105 -105 2 25 105 35 58 60 69 39 110 55 20,000 2.4 ク 2580 00332105 -PHC32H -105 2 32 105 40 63 65 75 39 90 65 20,000 2.4 L-5T 2580 00332135 -135 2 32 135 47 63 65 75 39 120 65 20,000 3.2 2580 00516075 BT50 -PHC16H - 75 1 16 75 17 ― 44 56 ― 75 45 15,000 4.0 2580 00516105 -105 1 16 105 27 42 44 56 ― 105 45 15,000 4.5 ハ 2580 00520075 -PHC20H - 75 1 20 75 17 ― 50 60 ― 80 50 15,000 4.1 L-4T イ ド 2580 00520105 -105 1 20 105 32 48 50 60 ― 110 50 15,000 4.6 ロ チ 2580 00525075 -PHC25H - 75 1 25 75 17 ― 60 69 ― 80 55 15,000 4.2 ャ ッ ク 2580 00525105 -105 1 25 105 35 58 60 69 ― 110 55 15,000 4.8 オ 2580 00525135 -135 1 25 135 35 58 60 69 ― 110 55 15,000 5.6 メ ガ 2580 00532075 -PHC32H - 75 1 32 75 17 ― 65 75 ― 90 65 15,000 4.2 L-5T 2580 00532105 -105 1 32 105 47 63 65 75 ― 120 65 15,000 4.7 2580 00532135 -135 1 32 135 47 63 65 75 ― 120 65 15,000 5.6 2580 00542075 -PHC42H - 75 1 42 75 37 ― 74 90 ― 100 73 15,000 4.1 ス リ 2580 00542105 -105 1 42 105 46 78 80 90 ― 130 73 15,000 5.0 L-6T ム ハ 2580 00542135 -135 1 42 135 52 78 80 90 ― 130 73 15,000 6.3 イ ド ロ 1. 刃物シャンク部がh7公差範囲内の刃物を使用して下さい。 レンチ PHS・H コレット ストッパーボルト ゼ ロ 新規に刃物を製作される場合は、h6公差または 0 -0.01 公差で製作されることをお勧めします。 Hex. wrench PHS・H Collet Stopper Bolt ホ ル 2. PHC20H、PHC32Hにはスリップ防止ピン付コレット装着用の穴が開いています。 P. 23 P. 28 P. 28 ダ 3. センタースルークーラント供給時はエアー抜き穴を付属の止めネジでふさいで下さい。 1. Tool shank diameter tolerance must be within h7. h6 or 0/-0.01 tolerance is recommended when newly making a cutting tool. 2. PHC20H and PHC32H have pin holes for collet with stopper pin on its body. ア ク 3. Hex-head screws (included) are necessary to plug air hole for center through coolant feed. セ サ ご注文例 Ordering Example リ BT40 - PHC16H - 45 シャンクサイズ 内径 (d) 突き出し長さ (L) Shank size I.D. Projection length 18 特殊品もご用命ください。 Specials on request "R" BT Slim Hydro Chuck Slim Hydro Chuck Blaster Slim Hydro Chuck Blaster Power Hydro Chuck Hydro Chuck Omega Slim Hydro "R" Zero HolderPHC･SB PHC･SB-C PHC･SB-NC PHC･A PHC･H PHZ･SB Accessories

PHZ·SB スリムハイドロ"R"ゼロホルダ Slim Hydro "R" Zero Holder NEW! スリムハイドロチャックに"R"ゼロ刃先振れ調整機能を追加。細穴奥の高精度加工などに最適。 Slim·Hydro·Chuck·with·"R"·zero·runout·adjustment·function.·Suitable·for·high·precision·cutting·in·a·deep/narrow·hole. BT AHO·A Type１ ℓ 挿入長 Type2 ℓ 挿入長 HSK·A Insertion lenght 振れ調整ネジ 振れ調整ネジ Insertion lenght HSK·E エアー抜き穴(2箇所) Runout adjustment screw ℓ1 最低挿入長 エアー抜き穴(2箇所) Runout adjustment screw ℓ1 最低挿入長 HSK·F 2-Air hole 3° Min. insertion lenght 2-Air hole 3° Min. insertion lenght C UTS ST d D1 D2 D3 d D1 D2 D3 L2 ス L1 リ L1 ム L ハ L イ ド ロ 注意 Caution チ ャ ッ ク 必ず、刃物シャンクを最低挿入長以上に挿入して使用してください。 Strictly keep the min insertion length. ス リ ム 締付レンチ ( 別売 ) 調整レンチ ( 付属 ) ハ イ 商品コード 型式 Hex. wrench for runout ド Code Model Type d L L1 L2 D1 D2 D3 ℓ ℓ 1 Max. min-1 Kg Hex. wrench for the actuating screw adjustment screw ロ チ (Option) (Included) ャ ッ ク 3600 02106150 BT30 -PHZ06SB -150 1 6 150 92 1.5 13 22.5 46 107 27 16,000 1.0 ブ ラ 3600 02106180 -180 1 6 180 122 1.5 13 26.7 46 137 27 10,000 1.1 ス タ 3600 02107150 -PHZ07SB -150 1 7 150 92 1.5 14 23.5 46 107 27 16,000 1.0 ー 3600 02107180 -180 1 7 180 122 1.5 14 26.7 46 137 27 10,000 1.1 3600 02108150 -PHZ08SB -150 1 8 150 92 1.5 15 24.5 46 107 27 16,000 1.0 ス 3600 02108180 -180 1 8 180 122 - 15 27.6 46 137 27 10,000 1.2 リ ム 3600 02109150 -PHZ09SB -150 1 9 150 92 1.5 16 25.5 46 107 33 15,000 1.1 ハ 3600 02109180 -180 1 9 180 122 - 16 28.7 46 137 33 10,000 1.2 L-4T L-3T-S イ ド ロ 3600 02110150 -PHZ10SB -150 1 10 150 92 1.5 17 26.5 46 107 33 15,000 1.1 チ 3600 02110180 -180 2 10 180 122 - 17 28.2 46 137 33 10,000 1.2 ャ ッ 3600 02111150 -PHZ11SB -150 1 11 150 92 - 18 27.5 46 107 36 15,000 1.1 ク ブ 3600 02111180 -180 2 11 180 122 - 18 28.2 46 137 36 10,000 1.2 ラ ス 3600 02112150 -PHZ12SB -150 1 12 150 92 - 19 28.6 46 107 36 15,000 1.1 タ ー 3600 02112180 -180 2 12 180 122 - 19 28.2 46 137 36 10,000 1.2 3600 02306150 BT40 -PHZ06SB -150 1 6 150 92 1.5 13 22.5 46 107 27 17,000 1.5 3600 02306180 -180 1 6 180 122 1.5 13 26.7 46 137 27 10,000 1.6 3600 02307150 -PHZ07SB -150 1 7 150 92 1.5 14 23.5 46 107 27 16,000 1.5 パ 3600 02307180 -180 1 7 180 122 1.5 14 26.7 46 137 27 10,000 1.6 ワ ー 3600 02308150 -PHZ08SB -150 1 8 150 92 1.5 15 24.5 46 107 27 16,000 1.5 ハ イ 3600 02308180 -180 1 8 180 122 - 15 27.6 46 137 27 10,000 1.7 ド ロ 3600 02309150 -PHZ09SB -150 1 9 150 92 1.5 16 25.5 46 107 33 16,000 1.6 チ 3600 02309180 -180 1 9 180 122 - 16 28.7 46 137 33 10,000 1.7 L-4T L-3T-S ャ ッ ク 3600 02310150 -PHZ10SB -150 1 10 150 92 1.5 17 26.5 46 107 33 16,000 1.6 3600 02310180 -180 2 10 180 122 - 17 28.2 46 137 33 10,000 1.7 3600 02311150 -PHZ11SB -150 1 11 150 92 - 18 27.5 46 107 36 16,000 1.6 3600 02311180 -180 2 11 180 122 - 18 28.2 46 137 36 10,000 1.7 3600 02312150 -PHZ12SB -150 1 12 150 92 - 19 28.6 46 107 36 15,000 1.6 ハ 3600 02312180 -180 2 12 180 122 - 19 28.2 46 137 36 10,000 1.8 イ 3600 02506165 BT50 -PHZ06SB -165 1 6 165 92 1.5 13 22.5 46 107 27 15,000 4.1 ド ロ 3600 02506195 -195 1 6 195 122 1.5 13 26.7 46 137 27 10,000 4.2 チ ャ 3600 02507165 -PHZ07SB -165 1 7 165 92 1.5 14 23.5 46 107 27 15,000 4.1 ッ ク 3600 02507195 -195 1 7 195 122 1.5 14 26.7 46 137 27 10,000 4.2 オ メ 3600 02508165 -PHZ08SB -165 1 8 165 92 1.5 15 24.5 46 107 27 15,000 4.1 ガ 3600 02508195 -195 1 8 195 122 - 15 27.6 46 137 27 10,000 4.2 3600 02509165 -PHZ09SB -165 1 9 165 92 1.5 16 25.5 46 107 33 15,000 4.1 3600 02509195 -195 1 9 195 122 - 16 28.7 46 137 33 10,000 4.3 L-4T L-3T-S 3600 02510165 -PHZ10SB -165 1 10 165 92 1.5 17 26.5 46 107 33 15,000 4.2 ス リ 3600 02510195 -195 2 10 195 122 - 17 28.2 46 137 33 10,000 4.3 ム 3600 02511165 -PHZ11SB -165 1 11 165 92 - 18 27.5 46 107 36 15,000 4.2 ハ イ 3600 02511195 -195 2 11 195 122 - 18 28.2 46 137 36 10,000 4.3 ド ロ 3600 02512165 -PHZ12SB -165 1 12 165 92 - 19 28.6 46 107 36 15,000 4.2 3600 02512195 -195 2 12 195 122 - 19 28.2 46 137 36 10,000 4.3 ゼ ロ ホ 1. 刃物のシャンクはh6公差範囲内のシャンクを使用してください。 ル レンチ ご注文例 Ordering Example ダ 2. センタースルークーラント供給時はエアー抜き穴を付属の止めネジで塞 Wrench いで下さい。 P. 23 BT30 - PHZ06SB - 150 1. Tool shank diameter tolerance must be within h6. シャンクサイズ 突き出し長さ (L) 2. Hex-head screws are necessary to plug air hole for center through Shank size Projection length coolant feed. ア ク セ サ リ 特殊品もご用命ください。 Specials on request 19 "R" BT Slim Hydro Chuck Slim Hydro Chuck Blaster Slim Hydro Chuck Blaster Power Hydro Chuck Hydro Chuck Omega Slim Hydro "R" Zero HolderPHC･SB PHC･SB-C PHC･SB-NC PHC･A PHC･H PHZ･SB Accessories

スリムハイドロチャック用プリセットスクリュー　Preset·Screw·for·Slim·Hydro·Chuck 六角レンチ必要長さ Type１ L BT Min. hex wrench length M ød øD B AHO·A HSK·A ℓ2 HSK·E W X HSK·F C UTS ST Type2 L M ød øD B ス リ ム ハ シャンクサイズ 把握径 六角レンチ 必要長さ W イ ド X ロ Shank size Chuck ID Min. hex wrench length チ ャ ッ ø3 ~ ø 4 44mm ク BT30 ø6 ~ ø12 90mm Type3 M L ød øD B ø3 ~ ø 4 59mm ス リ BT40 ム ø6 ~ ø25 109mm ハ イ ド BT50 ø6 ~ ø25 160mm W ロ チ ャ ッ ク ブ ラ ス タ プリセットスクリュー 調整範囲 ー preset screw Adjustment range 適合ホルダ型式 ℓ2 調整量 Matched chuck Adjustment Type W X B D d L M ス 商品コード 型式 PHC・SB amount リ ム Code Model PHZ・SB PHC・SB-NC PHC・SB-C ハ イ 3704 01030010 PHCSB -P03 -01 BT30 -PHC03SB -70 16 ~ 30 — 14 3 3 — 1 3.2 — 63 ド ロ 3704 01030020 PHCSB -P03 -02 -85, -85-C 16 ~ 30 — 14 3 3 — 1 3.2 — 78 チ 3704 01030030 PHCSB -P03 -03 -130, -130-C 16 ~ 30 — 14 3 3 — 1 3.2 — 123 M8 ャ ッ 3704 01040010 PHCSB -P04 -01 -PHC04SB -70 19 ~ 30 — 11 3 3 — 1 3.8 — 63 P=1 ク 3704 01040020 PHCSB -P04 -02 -85, -85-C 19 ~ 30 — 11 3 3 — 1 3.8 — 78 ブ ラ 3704 01040030 PHCSB -P04 -03 -130, -130-C, -135-NC 19 ~ 30 24 ~ 35 11 3 3 — 1 3.8 — 123 ス タ 3704 01060010 PHCSB -P06 -01 -PHC06SB -PHZ06SB -90, -90-C 27 ~ 53 — 26 1 2.5 — 2 6 2.5 35 ー 3704 01060020 PHCSB -P06 -02 -135, -135-C, -140-NC 27 ~ 61 32 ~ 66 34 1 2.5 — 2 5.5 2.5 74 3704 01060030 PHCSB -P06 -03 -150 27 ~ 57 — 30 1 2.5 — 2 5.5 2.5 89 3704 01060040 PHCSB -P06 -04 -165 27 ~ 57 — 30 1 2.5 — 2 5.5 2.5 104 パ 3704 01060050 PHCSB -P06 -05 -180 27 ~ 61 — 34 1 2.5 — 2 5.5 2.5 115 ワ ー 3704 01060010 PHCSB -P06 -01 -PHC07SB -PHZ07SB -90 27 ~ 53 — 26 1 2.5 — 2 6 2.5 35 ハ イ 3704 01070020 PHCSB -P07 -02 -135 27 ~ 61 — 34 2 2.5 — 2 6.5 2 75 ド ロ 3704 01070030 PHCSB -P07 -03 -150 27 ~ 56 — 29 2 2.5 — 2 6.5 2 90 チ 3704 01070040 PHCSB -P07 -04 -165 27 ~ 56 — 29 2 2.5 — 2 6.5 2 105 ャ ッ 3704 01070050 PHCSB -P07 -05 -180 27 ~ 61 — 34 2 2.5 — 2 6.5 2 115 ク 3704 01060010 PHCSB -P06 -01 -PHC08SB -PHZ08SB -90, -90-C 27 ~ 53 — 26 1 2.5 — 2 6 2.5 35 3704 01080020 PHCSB -P08 -02 -135, -135-C, -140-NC 27 ~ 61 32 ~ 66 34 2 2.5 3 2 7.5 2 75 3704 01080030 PHCSB -P08 -03 -150 27 ~ 56 — 29 2 2.5 3 2 7.5 2 90 3704 01080040 PHCSB -P08 -04 -165 27 ~ 56 — 29 2 2.5 3 2 7.5 2 105 ハ 3704 01080050 PHCSB -P08 -05 -180 27 ~ 61 — 34 2 2.5 3 2 7.5 2 115 イ ド 3704 01090010 PHCSB -P09 -01 -PHC09SB -PHZ09SB -105 33 ~ 62 — 29 1 2.5 3 2 9 2.5 45 ロ チ 3704 01090020 PHCSB -P09 -02 -135 33 ~ 66 — 33 2 2.5 3 2 8.5 2.5 69 M5 ャ ッ 3704 01090030 PHCSB -P09 -03 -150 33 ~ 62 — 29 2 2.5 3 2 8.5 2.5 84 P=0.8 ク 3704 01090040 PHCSB -P09 -04 -165 33 ~ 62 — 29 2 2.5 3 2 8.5 2.5 99 オ メ 3704 01090050 PHCSB -P09 -05 -180 33 ~ 66 — 33 2 2.5 3 2 8.5 2.5 110 ガ 3704 01090010 PHCSB -P09 -01 -PHC10SB -PHZ10SB -105, -105-C, -110-NC 33 ~ 62 38 ~ 67 29 1 2.5 3 2 9 2.5 45 3704 01100020 PHCSB -P10 -02 -135, -135-C, -140-NC 33 ~ 66 38 ~ 71 33 2 2.5 3 2 9.5 2.5 69 3704 01100030 PHCSB -P10 -03 -150 33 ~ 62 — 29 2 2.5 3 2 9.5 2.5 84 3704 01100040 PHCSB -P10 -04 -165 33 ~ 62 — 29 2 2.5 3 2 9.5 2.5 99 ス リ 3704 01100050 PHCSB -P10 -05 -180 33 ~ 66 — 33 2 2.5 3 2 9.5 2.5 110 ム ハ 3704 01090010 PHCSB -P09 -01 -PHC11SB -PHZ11SB -105 36 ~ 62 — 26 1 2.5 3 2 9 2.5 45 イ ド 3704 01110020 PHCSB -P11 -02 -135 36 ~ 68 — 32 2 2.5 3 2 10.5 2.5 67 ロ 3704 01110030 PHCSB -P11 -03 -150 36 ~ 64 — 28 2 2.5 3 2 10.5 2.5 82 3704 01110040 PHCSB -P11 -04 -165 36 ~ 64 — 28 2 2.5 3 2 10.5 2.5 97 ゼ ロ 3704 01110050 PHCSB -P11 -05 -180 36 ~ 68 — 32 2 2.5 3 2 10.5 2.5 108 ホ ル 3704 01090010 PHCSB -P09 -01 -PHC12SB -PHZ12SB -105, -105-C, -110-NC 36 ~ 62 41 ~ 67 26 1 2.5 3 2 9 2.5 45 ダ 3704 01120020 PHCSB -P12 -02 -135, -135-C, -140-NC 36 ~ 68 41 ~ 73 32 2 2.5 3 2 11.5 2.5 67 3704 01120030 PHCSB -P12 -03 -150 36 ~ 64 — 28 2 2.5 3 2 11.5 2.5 82 3704 01120040 PHCSB -P12 -04 -165 36 ~ 64 — 28 2 2.5 3 2 11.5 2.5 97 3704 01120050 PHCSB -P12 -05 -180 36 ~ 68 — 32 2 2.5 3 2 11.5 2.5 108 3704 01030040 PHCSB -P03 -04 BT40 -PHC03SB -75 16 ~ 37 — 21 3 3 — 1 3.2 — 73 3704 01030050 PHCSB -P03 -05 -90, -90-C 16 ~ 37 — 21 3 3 — 1 3.2 — 85 ア ク 3704 01030060 PHCSB -P03 -06 -135, -135-C 16 ~ 37 — 21 3 3 — 1 3.2 — 130 M8 セ 3704 01040040 PHCSB -P04 -04 -PHC04SB -75 19 ~ 37 — 18 3 3 — 1 3.8 — 73 P=1 サ リ 3704 01040050 PHCSB -P04 -05 -90, -90-C 19 ~ 37 — 18 3 3 — 1 3.8 — 88 3704 01040060 PHCSB -P04 -06 -135, -135-C, -140-NC 19 ~ 37 24 ~ 42 18 3 3 — 1 3.8 — 133 20 特殊品もご用命ください。 Specials on request "R" BT Slim Hydro Chuck Slim Hydro Chuck Blaster Slim Hydro Chuck Blaster Power Hydro Chuck Hydro Chuck Omega Slim Hydro "R" Zero HolderPHC･SB PHC･SB-C PHC･SB-NC PHC･A PHC･H PHZ･SB Accessories
