ロープ式非常停止スイッチ"プルストップ"

製品カタログ

国際安全規格に準拠 非常停止スイッチ プルストップ

プルストップは、ワイヤロープを引っ張ることにより、コンベヤ等の長距離輸送ラインを
停止させるスイッチです。
ワイヤロープの緩みやロープが切れた場合でも停止します。
また、製品本体に非常停止押しボタンスイッチが標準装備されているため、ワイヤロープを
引かなくても容易に機械装置を停止させることができます。

このカタログについて

ドキュメント名 ロープ式非常停止スイッチ"プルストップ"
ドキュメント種別 製品カタログ
ファイルサイズ 977Kb
登録カテゴリ
取り扱い企業 株式会社マツシマメジャテック (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

コンベア保護器機 粉体計測器 マツシマ メジャテック 製品案内
製品カタログ

株式会社マツシマメジャテック

付着に強い アドミタンス式レベルスイッチ
製品カタログ

株式会社マツシマメジャテック

サウンジングM's
製品カタログ

株式会社マツシマメジャテック

このカタログの内容

Page1

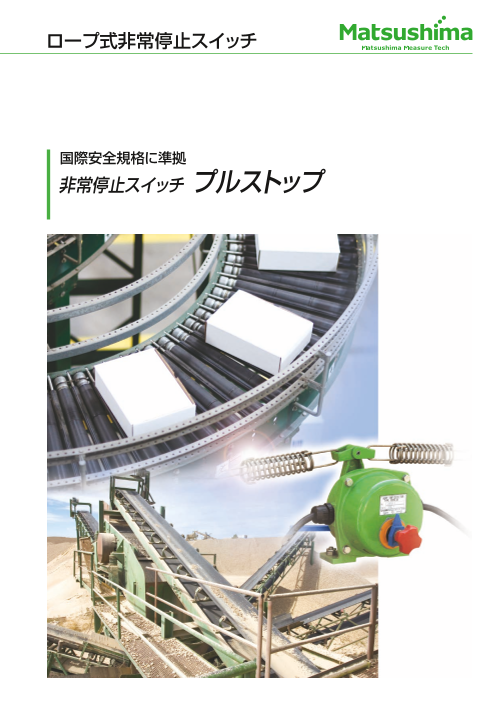

ロープ式非常停止スイッチ 国際安全規格に準拠 非常停止スイッチ プルストップ
Page2

欧州国際規格、JIS安全規格に準拠した 優れた独自機構のプルストップが新登場 プルストップは、ワイヤロープを引っ張ることにより、 コンベヤ等の長距離輸送ラインを停止させるスイッチ です。ワイヤロープの緩みやロープが切れた場合でも 停止します。 また、製品本体に非常停止押しボタンスイッチが標準 装備されているため、ワイヤロープを引かなくても 容易に機械装置を停止させることができます。 欧州国際規格に準拠した高信頼性 EN 418、ISO 13850、JIS B9703安全規格に準拠。 欧州 国際 国内 規格 規格 市販の安全リレーユニットとの組合せにより、停止 EN 418 ISO 13850 規格 JIS B9703 カテゴリ1または0で使用できます。 準拠 準拠 準拠 悪環境でも使用可能 保護構造 IP67により、水洗いが必要な機械や粉塵の多い機械の周りにも リスクアセスメントとしての 設置できます。 非常停止装置の要件(一部) レバー式構造により、ワイヤロープの引っ張り動作検出の範囲を大きくで きるため、ワイヤロープの熱膨張、伸縮による誤動作の心配がありません。 非常停止用の押釦、レバーなどは 屋外での利用にも最適です。 明確に識別・視認かつ操作できること 左右両方向の検出ができるので、設置台数が削減できます。 非常停止釦などに作業者等が安全 様々な安全ニーズに対応 かつ容易に接近できること 新たな危険源を生じることなく迅 ワイヤロープの引っ張り動作検出時に操作レバーがロックするため、作業 速に機械設備を停止できること。 者が安全を確認したうえで、ラインを復旧することができます。 そうでなければ非常停止が最善策 ワイヤロープのテンションをターンバックルとテンションスプリングで かどうかも見直してみること 調整することで、引っ張り動作検出の範囲を容易に調整できます。 非常停止を解除しても、直ちに機 非常停止押しボタンスイッチがあるので、ロープを引かなくても動作させる 械設備が再起動しないこと ことができます。 非常停止の解除は、非常停止を発 操作レバーが傾斜することで、検出動作していることが容易に確認できます。 した位置でのみ可能であること (非常停止押しボタンスイッチの操作時は、リセットノブの傾斜で確認できます。) 使用制御機器の信頼性・性能を適 同時動作のリミットスイッチを2個内蔵しているので、どちらかが故障 切に選択すること した場合でも確実に検出することができます。
Page3

アプリケーション例 コンベヤ上部に直接設置することが可能です。 動作原理 操作レバーに固定されたワイヤロープを引っ張ることで垂直位置から25度傾いた位置でロックされ、非常停止 信号を出力します。復帰レバーを下向きに押すことで操作レバーが垂直位置に戻り、ロックが解除されます。 検出動作した時は、手動でロックを解除するまで動作を保持します。(非常停止押しボタンスイッチも同様) 25° 操作レバー 操作レバー両側のテンションスプリングに 引綱方向 よりワイヤロープの断線も検出可能です。 ロックされ, 非常接点出力 リセットノブ 復帰レバー があがる 手動でロック解除 復帰レバー 非常停止押しボタンスイッチ 仕 様 形式 ERTD-50 AC-15:120V/6A,240V/3A,380V/1.9A 接点容量 保護構造 IP67 DC-13:120V/1.1A,240V/0.55A 操作力 98N(テンションスプリングにて) 接点数 NC+NO各1接点×2個 許容温度 −20~+50˚C 塗装色 マンセル 7.5 GY 6/10 質量 約2.2kg
Page4

CERTD-104J May.2017 ●外形寸法 mm 接続図 0° 25° 2 1 復帰レバー(青色) ロープ動作による 4 3 ロック解除用 M6カバーボルト 6 5 2-リード引出口 (ケ-ブルサイズ ϕ 8~ ϕ 12) 8 7    はONの状態を示します。 0° この時端子 - - になります。 ロック位置 25° 2No. 3 4, 7 8 5° ロック位置 30 ケ-ス カバ- 引綱方向 引綱方向 非常停止 押しボタンスイッチ(赤色) 38 38 20 2- ϕ 10 取付穴 レバ- 55 55 30 43 50 (49) リセットノブ(青色) 非常停止押しボタン (42) 130 安全操作部表示(黄色) 172 操作のロック解除用 ●設置図例 ϕ 5 被覆ワイヤロープ(PVC 黄色) ϕ 5用ワイヤクリップ(オプション) 操作レバーが中心位置になるように 中芯 ϕ 3 SUSワイヤロープ SUS304 ロープの張りを調整してください。 (オプション) (354) ターンバックル (2m) ロープササエはお客様で テンションスプリング SUS304 ご準備ください (max60mm) ロープテンション用 ●付属品 ●オプション ターンバックル テンションスプリング ワイヤクリップ ワイヤロープ ご注意 ●本製品を正しく安全にご使用いただくため、「取扱説明書」をよくお読みください。 記載内容は、お断りなく変更することがありますのでご了承ください。 ●本製品を、人身に直接かかわる安全性を要求されるシステムに適用する可能性が ある場合には、当社営業窓口にご相談ください。 All Rights Reserved Copyright○C 2017, Matsushima Measure Tech Co.,Ltd. 取 扱 店 本社・工場・ 〒807-0837 北九州市八幡西区則松東1-8-18 九州営業所 TEL( 093) 691-3731 FAX( 093) 691-3735 東京営業所 〒273-0005 千葉県船橋市本町3-36-28 ホーメスト船橋ビル3F TEL( 047) 424-9901 FAX( 047) 424-9905 名古屋営業所 〒456-0013 名古屋市熱田区外土居町9-14 トキワ外土居ビル5F TEL( 052) 679-6301 FAX( 052) 679-6305 大阪営業所 〒534-0025 大阪市都島区片町2-2-40 大発ビル4F TEL( 06) 6352-8011 FAX( 06) 6352-8012 http://www.matsushima-m-tech.com  E-mail:sales@matsushima-m-tech.com 50 100 ϕ 113 7 (150) 12 65 60
