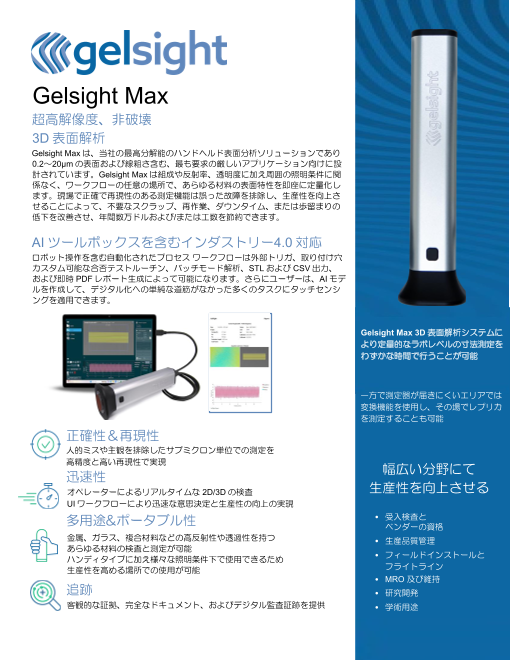

【タッチで簡単！表面評価！超高解像度モデル！】GelSight社ポータブル3Dイメージング装置GelSight MAX ブローシャ

Gelsight Max 超高解像度、非破壊 3D表面解析 Gelsight Maxは、当社の最高分解能のハンドヘルド表面分析ソリューションであり 0.2〜20μmの表面および線粗さ含む、最も要求の厳しいアプリケーション向けに設 計されています。Gelsight Maxは組成や反射率、透明度に加え周囲の照明条件に関 係なく、ワークフローの任意の場所で、あらゆる材料の表面特性を即座に定量化し ます。現場で正確で再現性のある測定機能は誤った故障を排除し、生産性を向上さ せることによって、不要なスクラップ、再作業、ダウンタイム、または歩留まりの 低下を改善させ、年間数万ドルおよび/または工数を節約できます。 AIツールボックスを含むインダストリー4.0対応 ロボット操作を含む自動化されたプロセス ワークフローは外部トリガ、取り付け穴 カスタム可能な合否テストルーチン、バッチモード解析、STLおよび CSV出力、 および即時 PDFレポート生成によって可能になります。さらにユーザーは、AIモデ ルを作成して、デジタル化への単純な道筋がなかった多くのタスクにタッチセンシ ングを適用できます。 Gelsight Max 3D 表面解析システムに より定量的なラボレベルの寸法測定を わずかな時間で行うことが可能 一方で測定器が届きにくいエリアでは 変換機能を使用し、その場でレプリカ を測定することも可能 正確性＆再現性 人的ミスや主観を排除したサブミクロン単位での測定を 高精度と高い再現性で実現 幅広い分野にて 迅速性 オペレーターによるリアルタイムな 2D/3Dの検査 生産性を向上させる UIワークフローにより迅速な意思決定と生産性の向上の実現 多用途&ポータブル性 • 受入検査と ベンダーの資格 金属、ガラス、複合材料などの高反射性や透過性を持つ • 生産品質管理 あらゆる材料の検査と測定が可能 • フィールドインストールと ハンディタイプに加え様々な照明条件下で使用できるため 生産性を高める場所での使用が可能 フライトライン • MRO 及び維持 追跡 • 研究開発 客観的な証拠、完全なドキュメント、およびデジタル監査証跡を提供 • 学術用途

測定と分析 AIアプリケーション GelSightの特許取得済みのエラストマーセンサーは既存の測定技術とは異なり、反射率や透明度、または周囲の照明 条件に関係なく、あらゆる材料の表面を高解像度の測定を可能にします。超高解像度の 2D表面の詳細がリアルタイム で表示され、表面のトポロジ、特徴、欠陥のサブミクロンレベルの 3D測定と分析が計算され、数秒で表示されます。 GS Maxは、0.2〜20μmの範囲で、高解像度の表面およびプロファイル粗さ測定アプリケーション向けに最適化されて います。パラメータには、Sa、Sq、Sp、Sv、Ssk、Sku、Szのほか、Ra、Rq、Rp、Rv、Rz、Rt、Rsk、および Rku が含まれます。 アプリケーションには以下が含まれます • プロファイル粗さ • 傷/ひび割れ/傷/へこみ • 曲率半径 • 表面粗さ • ファスナーフラッシュネス • 3D ジオメトリ/トポロジ (X-Y-Z) • 孔食/気孔率 • 穴径 • 溶接ビード • テクスチャ/プロファイル • フィレットレリーフ • 画像反転による直接レプリカ測定 • ショットピーン仕上げ Gelsight Maxの仕様 寸法：グリップ部 45 x 45 x 245 mm 寸法：ヘッド部 67 x67 mm 重量 727g 視野角 14.6 x 8.3 mm 粗さレンジ 0.2 – 20 um X-Y分解能 3um ± 0.2% Z方向感度 0.3um ± 4% トリガ―方法 手動/ソフトウェア/外部 キャプチャースピード 500ms データ出力形式 PDF, STL, CSV, TMD オペレーティングシステム Windows 10以上 インターフェイス/電源 USB-C オプションコンピューター Microsoft Surface Pro 8 産業機材部 検査・飲料チーム 〒105-0014 東京都港区芝 3-3-10 コーンズハウス Tel: 03-5427-7560 http://www.cornestech.co.jp/ ctl-inspection@cornes.jp
