【空缶内面検査機】優れた検査精度！簡単な操作性！高速オンライン検査！
空缶内面を撮影し、画像処理にて不良を検出します。2 カメラでフランジから缶胴底部まで検査領域
をカバーすることが可能です。巻締不良の要因となる変形資材の排除により、充填機・巻締機のトラ
ブルを未然に防止出来ます。
このカタログについて
| ドキュメント名 | 【製品カタログ】ジーニアス 空缶内面検査機〜Applied Vision社提供〜 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 1.4Mb |
| 登録カテゴリ | |
| 取り扱い企業 | コーンズテクノロジー株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

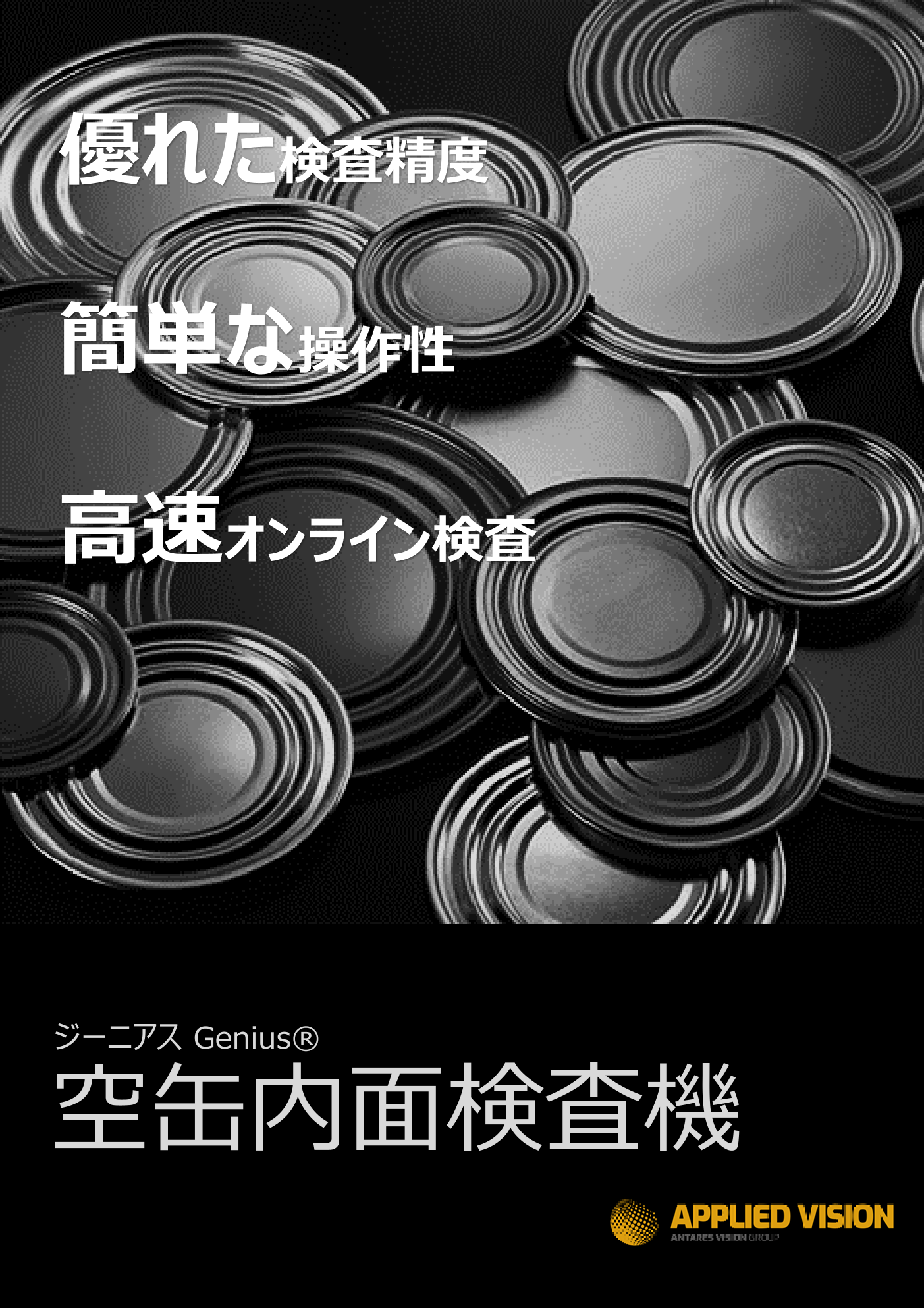

Page1
優れた検査精度
簡単な操作性
高速オンライン検査
ジーニアス Genius®
空缶内面検査機
Page2
ジーニアス空缶内面検査機
空缶内面を撮影し、画像処理にて不良を検出します。2カメラでフランジから缶胴底部まで検査領域
をカバーすることが可能です。巻締不良の要因となる変形資材の排除により、充填機・巻締機のトラ
ブルを未然に防止出来ます。
【検査項目】
アルミ缶、タルク缶、スチール缶、ダイヤカット缶、エンボス缶の以下部位
・ フランジ部： 汚れ、異物、割れ、真円度、ひげ、傷、厚み
・ ネック部： 汚れ、異物、プリーツ
・ 胴部：汚れ、異物、凹み、座屈
・ 底部：汚れ、異物、凹み、シュリンクフィルム、PPバンド
フランジ黒異物検出例
フランジ割れ検出例
2
Page3
楕円缶検出例
座屈缶検出例
缶胴黒異物検出例
3
Page4
【主な仕様】
項 目 仕 様
基本仕様 Genius® RI 日本語対応ソフトウェア
画像処理プロセッサ Intel Core i7 (64bits)
OS Windows 10
パーツ追跡システム 外部エンコーダーまたは内部タイマーの設定により、高速搬送ライン上の
（GIO Plus） P.P.センサー（パーツ検出センサー）から排斥ステーションまでのパーツ
追跡が可能です。
カメラ BASLER社カメラを採用
画像解像度 640×480, 1004×1004, 2000×1000
検査能力 エリア：最大3600PPM ライン：最大350PPM
※検査手法、検査設定により変化
通信機能、I/O入力 I/O：8入力/16出力（SSR)
オプションにて、拡張出力（16出力）ボード搭載
ディスプレイ＆キー入力 タッチスクリーンモニター
動作周囲環境 温度：0～40℃ 湿度：20～80%RH以内（但し結露不可）
※エアコン必須（1800BTU)
供給電源 AC200V単相 50/60Hz 750VA
4
