【タッチで簡単！表面評価！】GelSight社エラストマー3Dイメージング装置　データシート

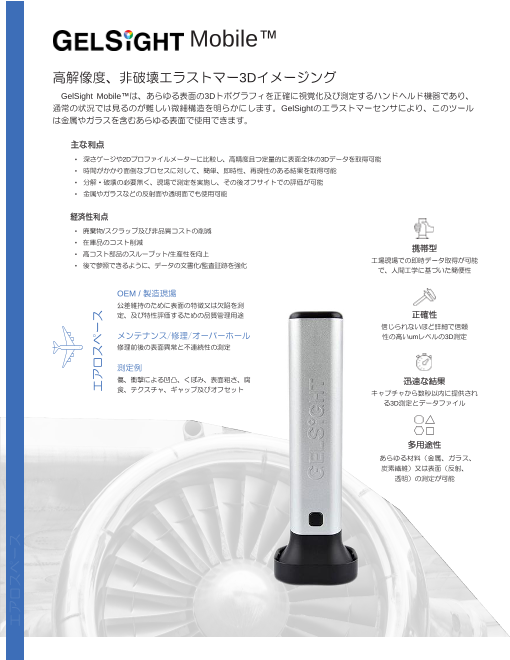

Mobile™ 高解像度、非破壊エラストマー3Dイメージング GelSight Mobile™は、あらゆる表面の3Dトポグラフィを正確に視覚化及び測定するハンドヘルド機器であり、 通常の状況では見るのが難しい微細構造を明らかにします。GelSightのエラストマーセンサにより、このツール は金属やガラスを含むあらゆる表面で使用できます。 主な利点 • 深さゲージや2Dプロファイルメーターに比較し、高精度且つ定量的に表面全体の3Dデータを取得可能 • 時間がかかり面倒なプロセスに対して、簡単、即時性、再現性のある結果を取得可能 • 分解・破壊の必要無く、現場で測定を実施し、その後オフサイトでの評価が可能 • 金属やガラスなどの反射面や透明面でも使用可能 経済性利点 • 廃棄物/スクラップ及び非品質コストの削減 • 在庫品のコスト削減 携帯型 • 高コスト部品のスループット/生産性を向上 工場現場での即時データ取得が可能 • 後で参照できるように、データの文書化/監査証跡を強化 で、人間工学に基づいた簡便性 OEM / 製造現場 公差維持のために表面の特徴又は欠陥を測 定、及び特性評価するための品質管理用途 正確性 信じられないほど詳細で信頼 メンテナンス/修理/オーバーホール 性の高いumレベルの3D測定 修理前後の表面異常と不連続性の測定 測定例 傷、衝撃による凹凸、くぼみ、表面粗さ、腐 迅速な結果 食、テクスチャ、ギャップ及びオフセット キャプチャから数秒以内に提供され る3D測定とデータファイル 多用途性 あらゆる材料（金属、ガラス、 炭素繊維）又は表面（反射、 透明）の測定が可能 エアロスペース エアロスペース

GelSight MobileTM の動作の仕組み 傷 ファスナー へこみ エストラマーイメージング エラストマーセンサは表面トポグラフ ィに準拠しており、照明条件や材料の反 射率（鏡面反射性や半透明性など）に関 係なく、詳細な表面の特徴を明らかにし ます。表面の詳細は接触時に表示され、 即座に視覚的なフィードバックを提供し ます。 3D測定 3D深度マップは、表面の画像から計算 され、位置、深度、およびその他の導 出された表面測定値を高解像度で提供 します。 上段：GelSight MobileTM からの画像、 中段：深度測定、 下段：3D深度マップ GelSight MobileTMは、 タブレット又はラップ 主な技術仕様 トップPCに視覚的なフ ィードバックを即座に 送信します 標準デバイスサイズ 6 cm x 6 cm x 16 cm, 500 g 拡張ビューデバイスサイズ 6 cm x 6 cm x 22 cm, 600 g 分解能 5 MP camera, 75 FPS 正確度 <1 Micron エストラマーセンサ キャプチャスピード 100 ms 3Dデータスピード 数秒で3Dデータが利用可能 インターフェイス タブレット又はPC用USB 3.0 付属タブレッド Microsoft Surface Pro 標準視野角 8.4 mm x 7.1 mm 拡張視野角 16.9 mm x 14.1 mm 産業用部品の表面をスキャン するGelSightMobileTM 産業機材営業本部 検査機器東京チーム 〒105-0014 東京都港区芝3-5-1 コーンズハウス Tel: 03-5427-7560 http://www.cornestech.co.jp/ ctl-inspection@cornes.jp
