【X線・放射線の新しい代替え技術！】TeraMetrix社テラヘルツセンサ（薄膜対応EPGセンサ）データシート　～内部構造検査・多層膜厚の測定～

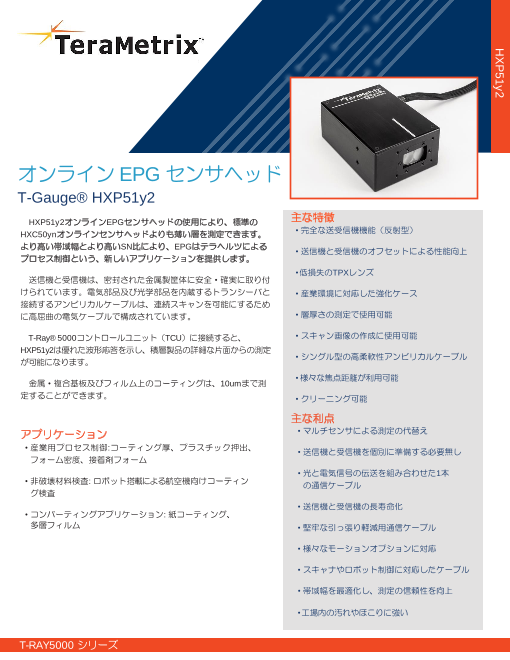

オンライン EPG センサヘッド T-Gauge® HXP51y2 HXP51y2オンラインEPGセンサヘッドの使用により、標準の 主な特徴 HXC50ynオンラインセンサヘッドよりも薄い層を測定できます。 • 完全な送受信機機能（反射型） より高い帯域幅とより高いSN比により、EPGはテラヘルツによる • 送信機と受信機のオフセットによる性能向上 プロセス制御という、新しいアプリケーションを提供します。 • 低損失のTPXレンズ 送信機と受信機は、密封された金属製筐体に安全・確実に取り付 けられています。電気部品及び光学部品を内蔵するトランシーバと • 産業環境に対応した強化ケース 接続するアンビリカルケーブルは、連続スキャンを可能にするため に高屈曲の電気ケーブルで構成されています。 • 層厚さの測定で使用可能 T-Ray® 5000コントロールユニット（TCU）に接続すると、 • スキャン画像の作成に使用可能 HXP51y2は優れた波形応答を示し、積層製品の詳細な片面からの測定 • シングル型の高柔軟性アンビリカルケーブル が可能になります。 • 様々な焦点距離が利用可能 金属・複合基板及びフィルム上のコーティングは、10umまで測 定することができます。 • クリーニング可能 主な利点 アプリケーション • マルチセンサによる測定の代替え • 産業用プロセス制御:コーティング厚、プラスチック押出、 • 送信機と受信機を個別に準備する必要無し フォーム密度、接着剤フォーム • 光と電気信号の伝送を組み合わせた1本 • 非破壊材料検査: ロボット搭載による航空機向けコーティン の通信ケーブル グ検査 • 送信機と受信機の長寿命化 • コンバーティングアプリケーション: 紙コーティング、 多層フィルム • 堅牢な引っ張り軽減用通信ケーブル • 様々なモーションオプションに対応 • スキャナやロボット制御に対応したケーブル • 帯域幅を最適化し、測定の信頼性を向上 • 工場内の汚れやほこりに強い T-RAY5000 シリーズ HXP51y2

オンライン EPG センサヘッド T-Gauge® HXP51y2 パラメータ 仕様内容 単位 コメント 偏波消光比 > 20:1 水平方向 利用可能なレンズ焦点距離 75, 150 mm 他レンズは要求に応じて利用可 ビーム直径 20 mm 取り付け構成 1/4 - 20 ネジ型取り付け穴 動作温度範囲 0 - 50 °C 20 - 90% RH 結露無し サイズ (W x H x D) 128 x 70 x 178 mm 重量 1.6 kg 最小測定可能厚み (単一層) 10 µm Kaptonフィルム 最小測定可能厚み (埋め込み層) 25 µm 例 EVOH, フォーム パスライン トレランス ±2 mm 150mmレンズにて オーダ情報 付属品 一般的な構成内容 • TPX レンズ (76.2又は152.4mm) • テラヘルツコントローラ • アンビリカルケーブル (5, 10又は30 m) • T-Ray Basic 及び T-Gauge ソフトウェア 業界をリードする規制順守 Underwriters Laboratoriesにより認定されたT-Ray 5000イン テリジェントTCUは、CEマークを取得しており、FDA CDRH laser safety regulationに完全に準拠しております。又、FCC part18 regulationを満たすことがテスト済みです。 産業機材営業本部 検査機器東京チーム 〒105-0014 東京都港区芝3-5-1 コーンズハウス Tel: 03-5427-7560 http://www.cornestech.co.jp/ ctl-inspection@cornes.jp
