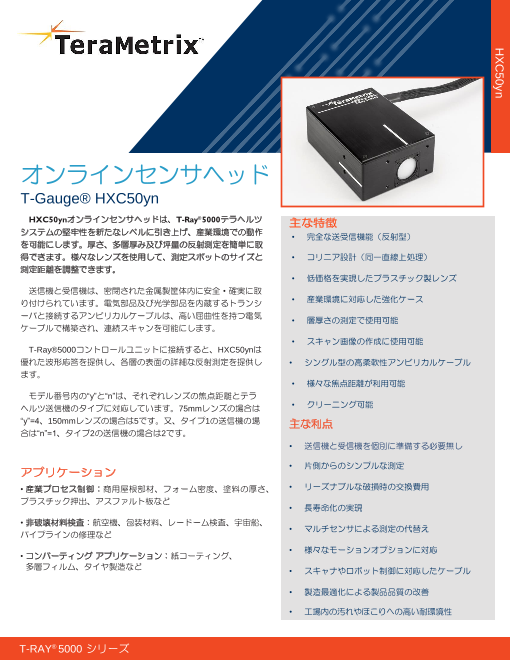

カタログの表紙
カタログの表紙

このカタログをダウンロードして
すべてを見る

ダウンロード(606.1Kb)

【X線・放射線の新しい代替え技術!】TeraMetrix社テラヘルツセンサ(標準モデルセンサ)データシート ~内部構造検査・多層膜厚の測定~

製品カタログ

オンライン・非接触で不透明体・塗装の検査・測定が可能! X線・放射線方式のセンサの代替え技術であるTHz測定器のご紹介

TeraMetrix社(テラメトリクス社)が提供するHXC50ynオンラインセンサヘッドは、T-Ray® 5000テラヘルツシステムの堅牢性を新たなレベルに引き上げ、産業環境での動作を可能にします。厚さ、多層厚み及び坪量の反射測定を簡単に取得できます。様々なレンズを使用して、測定スポットのサイズと測定距離を調整できます。

このカタログについて

ドキュメント名 【X線・放射線の新しい代替え技術!】TeraMetrix社テラヘルツセンサ(標準モデルセンサ)データシート ~内部構造検査・多層膜厚の測定~
ドキュメント種別 製品カタログ
ファイルサイズ 606.1Kb
登録カテゴリ
取り扱い企業 コーンズテクノロジー株式会社 (この企業の取り扱いカタログ一覧)

このカタログの内容

Page1

オンラインセンサヘッド T-Gauge® HXC50yn HXC50ynオンラインセンサヘッドは、T-Ray® 5000テラヘルツ 主な特徴 システムの堅牢性を新たなレベルに引き上げ、産業環境での動作 • 完全な送受信機能(反射型) を可能にします。厚さ、多層厚み及び坪量の反射測定を簡単に取 得できます。様々なレンズを使用して、測定スポットのサイズと • コリニア設計(同一直線上処理) 測定距離を調整できます。 • 低価格を実現したプラスチック製レンズ 送信機と受信機は、密閉された金属製筐体内に安全・確実に取 り付けられています。電気部品及び光学部品を内蔵するトランシ • 産業環境に対応した強化ケース ーバと接続するアンビリカルケーブルは、高い屈曲性を持つ電気 • 層厚さの測定で使用可能 ケーブルで構築され、連続スキャンを可能にします。 • スキャン画像の作成に使用可能 T-Ray®5000コントロールユニットに接続すると、HXC50ynは 優れた波形応答を提供し、各層の表面の詳細な反射測定を提供し • シングル型の高柔軟性アンビリカルケーブル ます。 • 様々な焦点距離が利用可能 モデル番号内の“y”と“n”は、それぞれレンズの焦点距離とテラ ヘルツ送信機のタイプに対応しています。75mmレンズの場合は • クリーニング可能 “y”=4、150mmレンズの場合は5です。又、タイプ1の送信機の場 主な利点 合は“n”=1、タイプ2の送信機の場合は2です。 • 送信機と受信機を個別に準備する必要無し • 片側からのシンプルな測定 アプリケーション • 産業プロセス制御:商用屋根部材、フォーム密度、塗料の厚さ、 • リーズナブルな破損時の交換費用 プラスチック押出、アスファルト板など • 長寿命化の実現 • 非破壊材料検査:航空機、包装材料、レードーム検査、宇宙船、 • マルチセンサによる測定の代替え パイプラインの修理など • 様々なモーションオプションに対応 • コンバーティング アプリケーション:紙コーティング、 多層フィルム、タイヤ製造など • スキャナやロボット制御に対応したケーブル • 製造最適化による製品品質の改善 • 工場内の汚れやほこりへの高い耐環境性 T-RAY® 5000 シリーズ HXC50yn
Page2

オンラインセンサヘッド T-Gauge® HXC50yn パラメータ 仕様内容 単位 コメント 偏波消光比 > 20:1 水平方向 利用可能なレンズ焦点距離 25, 75, 150, coll. mm 他レンズは要求に応じて利用可 ビーム直径 40 mm 取り付け構成 1/4 - 20 ネジ型取り付け穴 動作温度範囲 0 - 50 °C 20 - 90% RH 結露無し サイズ (W x H x D) 128 x 66 x 178 mm 重量 1.6 kg Top Panel Front Panel with Lens Bottom Panel Side Panel Side Panel with Umbilical Connection オーダ情報 付属品 一般的な構成内容 • HDPE レンズ (25.4, 76.2又は152.4mm) • テラヘルツコントローラ • アンビリカルケーブル (5,10又は30 m) • T-Ray Basic 及び T-Gauge ソフトウェア 業界をリードする規制順守 Underwriters Laboratoriesにより認定されたT-Ray 5000イン テリジェントTCUは、CEマークを取得しており、FDA CDRH laser safety regulationに完全に準拠しております。又、FCC part18 regulationを満たすことがテスト済みです。 産業機材営業本部 検査機器 東京チーム 〒105-0014 東京都港区芝3-5-1 コーンズハウス Tel: 03-5427-7560 http://www.cornestech.co.jp/ ctl-inspection@cornes.jp
